Номер патенту: 115337

Опубліковано: 10.04.2017

Автор: Пугач Андрій Миколайович

Завантажити PDF файл.

Формула / Реферат

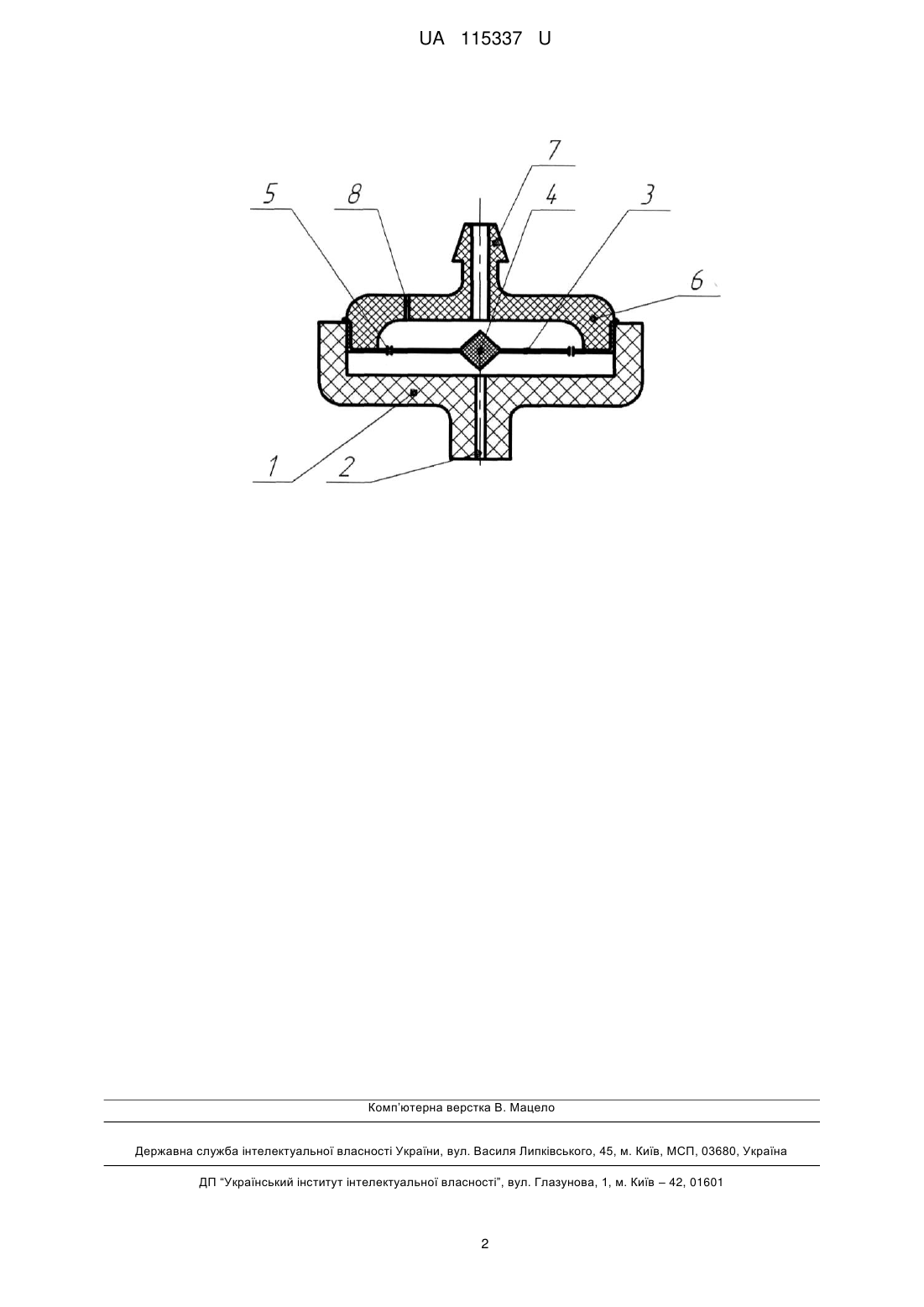

Крапельниця, що містить корпус, еластичну мембрану і кришку, яка відрізняється тим, що мембрана обладнана плаваючим запірним клапаном у вигляді двох конусів із спільною основою, по периферії мембрани виконані водовипускні отвори.

Текст

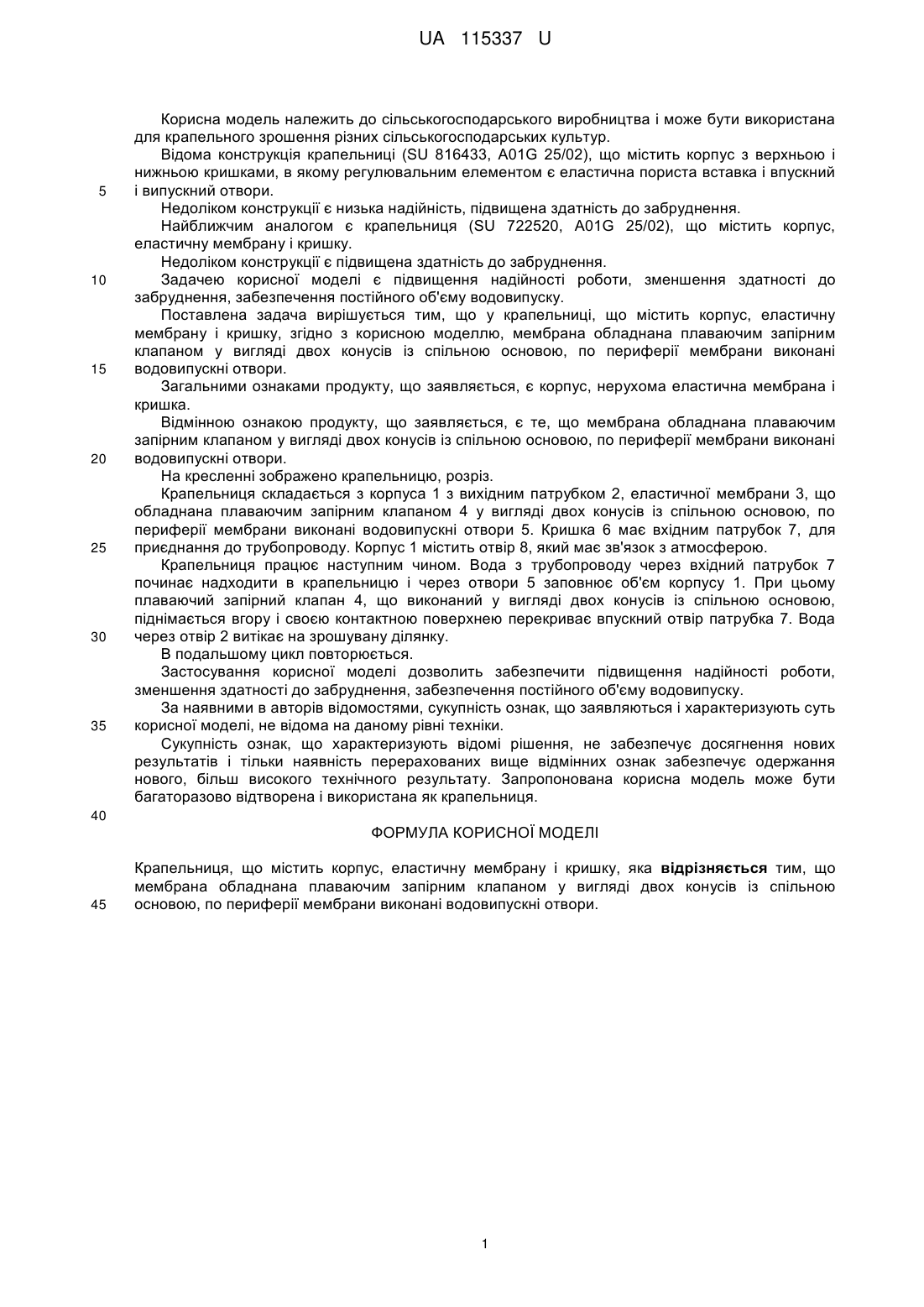

Реферат: UA 115337 U UA 115337 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 816433, A01G 25/02), що містить корпус з верхньою і нижньою кришками, в якому регулювальним елементом є еластична пориста вставка і впускний і випускний отвори. Недоліком конструкції є низька надійність, підвищена здатність до забруднення. Найближчим аналогом є крапельниця (SU 722520, A01G 25/02), що містить корпус, еластичну мембрану і кришку. Недоліком конструкції є підвищена здатність до забруднення. Задачею корисної моделі є підвищення надійності роботи, зменшення здатності до забруднення, забезпечення постійного об'єму водовипуску. Поставлена задача вирішується тим, що у крапельниці, що містить корпус, еластичну мембрану і кришку, згідно з корисною моделлю, мембрана обладнана плаваючим запірним клапаном у вигляді двох конусів із спільною основою, по периферії мембрани виконані водовипускні отвори. Загальними ознаками продукту, що заявляється, є корпус, нерухома еластична мембрана і кришка. Відмінною ознакою продукту, що заявляється, є те, що мембрана обладнана плаваючим запірним клапаном у вигляді двох конусів із спільною основою, по периферії мембрани виконані водовипускні отвори. На кресленні зображено крапельницю, розріз. Крапельниця складається з корпуса 1 з вихідним патрубком 2, еластичної мембрани 3, що обладнана плаваючим запірним клапаном 4 у вигляді двох конусів із спільною основою, по периферії мембрани виконані водовипускні отвори 5. Кришка 6 має вхідним патрубок 7, для приєднання до трубопроводу. Корпус 1 містить отвір 8, який має зв'язок з атмосферою. Крапельниця працює наступним чином. Вода з трубопроводу через вхідний патрубок 7 починає надходити в крапельницю і через отвори 5 заповнює об'єм корпусу 1. При цьому плаваючий запірний клапан 4, що виконаний у вигляді двох конусів із спільною основою, піднімається вгору і своєю контактною поверхнею перекриває впускний отвір патрубка 7. Вода через отвір 2 витікає на зрошувану ділянку. В подальшому цикл повторюється. Застосування корисної моделі дозволить забезпечити підвищення надійності роботи, зменшення здатності до забруднення, забезпечення постійного об'єму водовипуску. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Крапельниця, що містить корпус, еластичну мембрану і кришку, яка відрізняється тим, що мембрана обладнана плаваючим запірним клапаном у вигляді двох конусів із спільною основою, по периферії мембрани виконані водовипускні отвори. 1 UA 115337 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A01G 25/02

Мітки: крапельниця
