Крапельниця

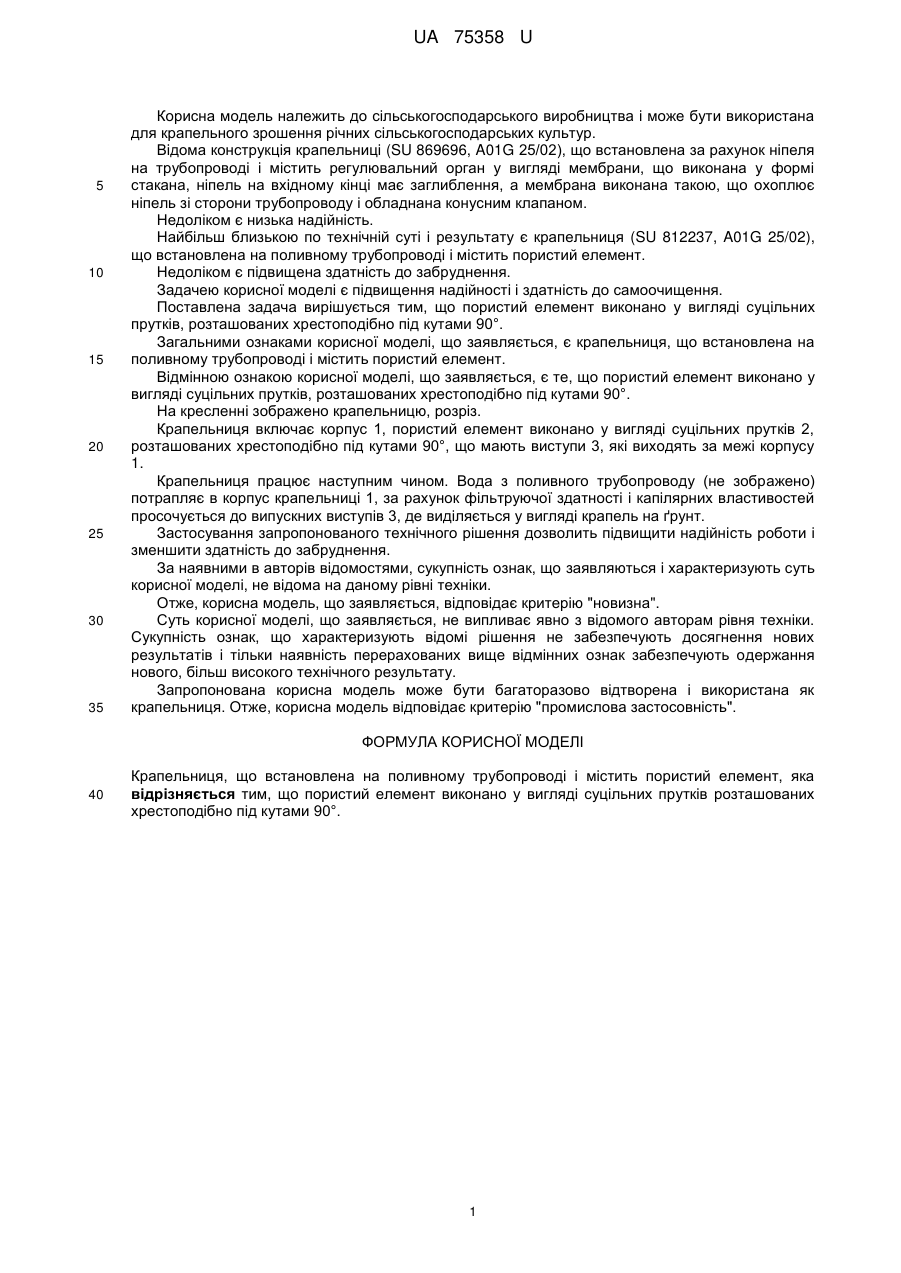

Реферат: UA 75358 U UA 75358 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення річних сільськогосподарських культур. Відома конструкція крапельниці (SU 869696, A01G 25/02), що встановлена за рахунок ніпеля на трубопроводі і містить регулювальний орган у вигляді мембрани, що виконана у формі стакана, ніпель на вхідному кінці має заглиблення, а мембрана виконана такою, що охоплює ніпель зі сторони трубопроводу і обладнана конусним клапаном. Недоліком є низька надійність. Найбільш близькою по технічній суті і результату є крапельниця (SU 812237, A01G 25/02), що встановлена на поливному трубопроводі і містить пористий елемент. Недоліком є підвищена здатність до забруднення. Задачею корисної моделі є підвищення надійності і здатність до самоочищення. Поставлена задача вирішується тим, що пористий елемент виконано у вигляді суцільних прутків, розташованих хрестоподібно під кутами 90°. Загальними ознаками корисної моделі, що заявляється, є крапельниця, що встановлена на поливному трубопроводі і містить пористий елемент. Відмінною ознакою корисної моделі, що заявляється, є те, що пористий елемент виконано у вигляді суцільних прутків, розташованих хрестоподібно під кутами 90°. На кресленні зображено крапельницю, розріз. Крапельниця включає корпус 1, пористий елемент виконано у вигляді суцільних прутків 2, розташованих хрестоподібно під кутами 90°, що мають виступи 3, які виходять за межі корпусу 1. Крапельниця працює наступним чином. Вода з поливного трубопроводу (не зображено) потрапляє в корпус крапельниці 1, за рахунок фільтруючої здатності і капілярних властивостей просочується до випускних виступів 3, де виділяється у вигляді крапель на ґрунт. Застосування запропонованого технічного рішення дозволить підвищити надійність роботи і зменшити здатність до забруднення. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Крапельниця, що встановлена на поливному трубопроводі і містить пористий елемент, яка відрізняється тим, що пористий елемент виконано у вигляді суцільних прутків розташованих хрестоподібно під кутами 90°. 1 UA 75358 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
