Крапельниця

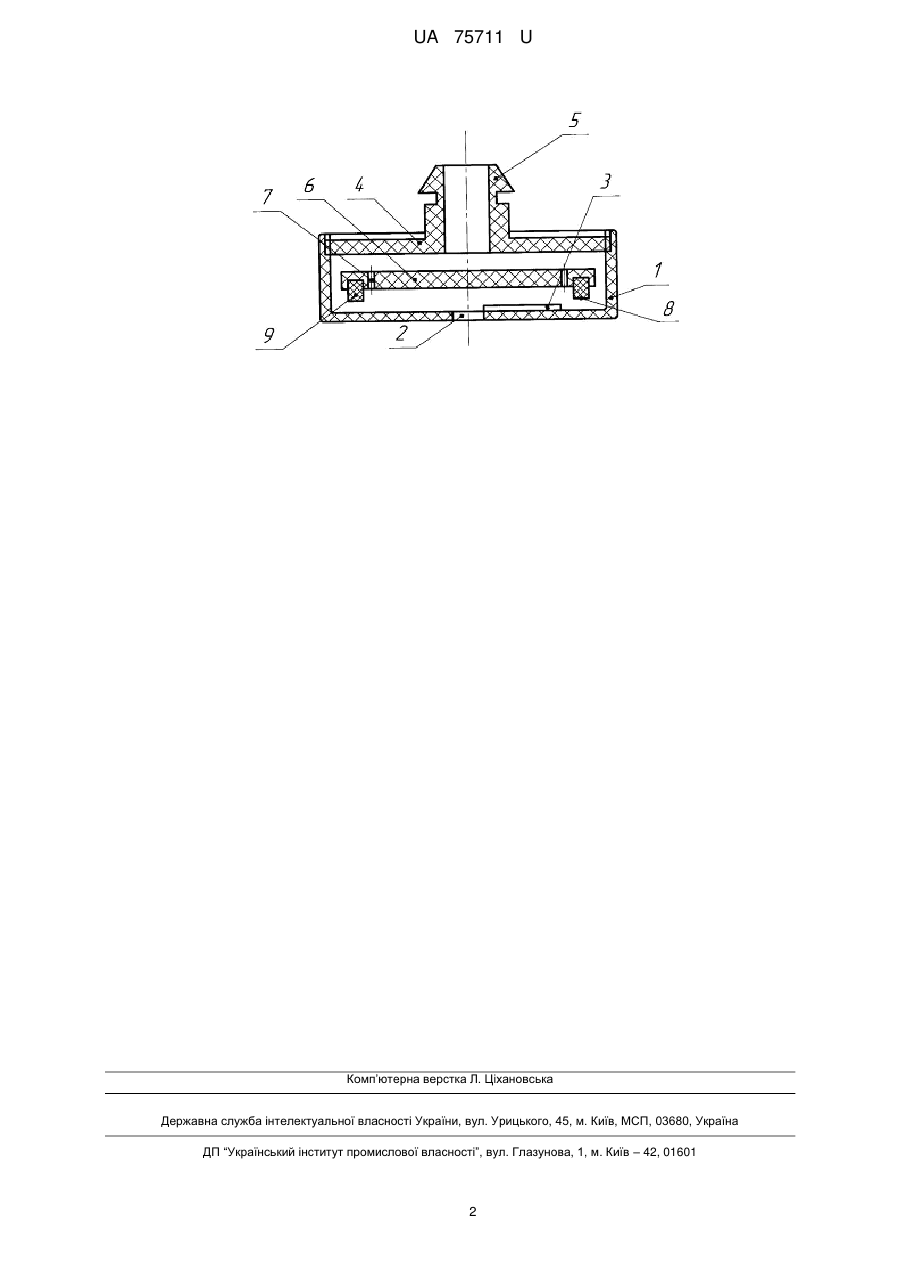

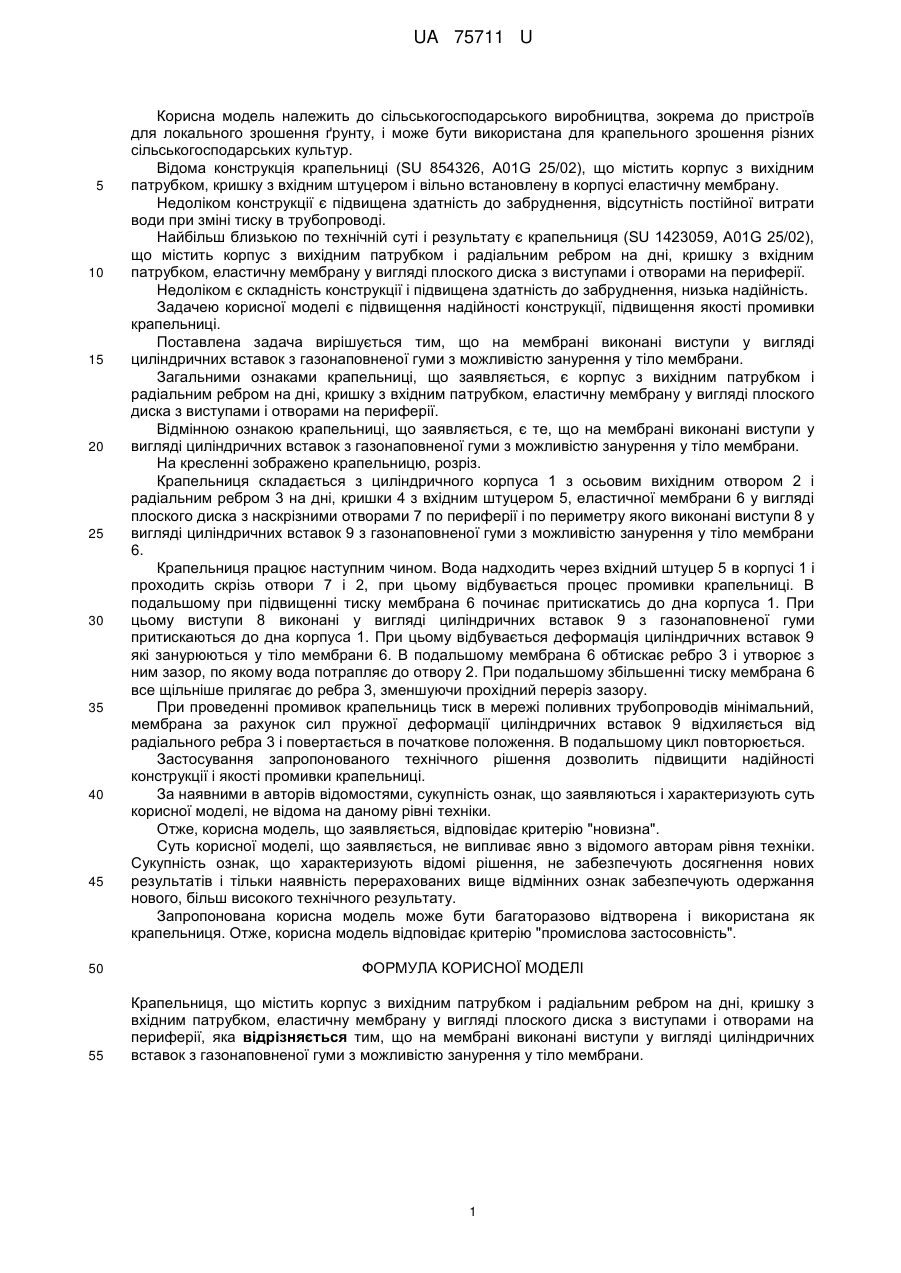

Реферат: UA 75711 U UA 75711 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського виробництва, зокрема до пристроїв для локального зрошення ґрунту, і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 854326, A01G 25/02), що містить корпус з вихідним патрубком, кришку з вхідним штуцером і вільно встановлену в корпусі еластичну мембрану. Недоліком конструкції є підвищена здатність до забруднення, відсутність постійної витрати води при зміні тиску в трубопроводі. Найбільш близькою по технічній суті і результату є крапельниця (SU 1423059, A01G 25/02), що містить корпус з вихідним патрубком і радіальним ребром на дні, кришку з вхідним патрубком, еластичну мембрану у вигляді плоского диска з виступами і отворами на периферії. Недоліком є складність конструкції і підвищена здатність до забруднення, низька надійність. Задачею корисної моделі є підвищення надійності конструкції, підвищення якості промивки крапельниці. Поставлена задача вирішується тим, що на мембрані виконані виступи у вигляді циліндричних вставок з газонаповненої гуми з можливістю занурення у тіло мембрани. Загальними ознаками крапельниці, що заявляється, є корпус з вихідним патрубком і радіальним ребром на дні, кришку з вхідним патрубком, еластичну мембрану у вигляді плоского диска з виступами і отворами на периферії. Відмінною ознакою крапельниці, що заявляється, є те, що на мембрані виконані виступи у вигляді циліндричних вставок з газонаповненої гуми з можливістю занурення у тіло мембрани. На кресленні зображено крапельницю, розріз. Крапельниця складається з циліндричного корпуса 1 з осьовим вихідним отвором 2 і радіальним ребром 3 на дні, кришки 4 з вхідним штуцером 5, еластичної мембрани 6 у вигляді плоского диска з наскрізними отворами 7 по периферії і по периметру якого виконані виступи 8 у вигляді циліндричних вставок 9 з газонаповненої гуми з можливістю занурення у тіло мембрани 6. Крапельниця працює наступним чином. Вода надходить через вхідний штуцер 5 в корпусі 1 і проходить скрізь отвори 7 і 2, при цьому відбувається процес промивки крапельниці. В подальшому при підвищенні тиску мембрана 6 починає притискатись до дна корпуса 1. При цьому виступи 8 виконані у вигляді циліндричних вставок 9 з газонаповненої гуми притискаються до дна корпуса 1. При цьому відбувається деформація циліндричних вставок 9 які занурюються у тіло мембрани 6. В подальшому мембрана 6 обтискає ребро 3 і утворює з ним зазор, по якому вода потрапляє до отвору 2. При подальшому збільшенні тиску мембрана 6 все щільніше прилягає до ребра 3, зменшуючи прохідний переріз зазору. При проведенні промивок крапельниць тиск в мережі поливних трубопроводів мінімальний, мембрана за рахунок сил пружної деформації циліндричних вставок 9 відхиляється від радіального ребра 3 і повертається в початкове положення. В подальшому цикл повторюється. Застосування запропонованого технічного рішення дозволить підвищити надійності конструкції і якості промивки крапельниці. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Крапельниця, що містить корпус з вихідним патрубком і радіальним ребром на дні, кришку з вхідним патрубком, еластичну мембрану у вигляді плоского диска з виступами і отворами на периферії, яка відрізняється тим, що на мембрані виконані виступи у вигляді циліндричних вставок з газонаповненої гуми з можливістю занурення у тіло мембрани. 1 UA 75711 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
