Пружнодемпфуючий елемент

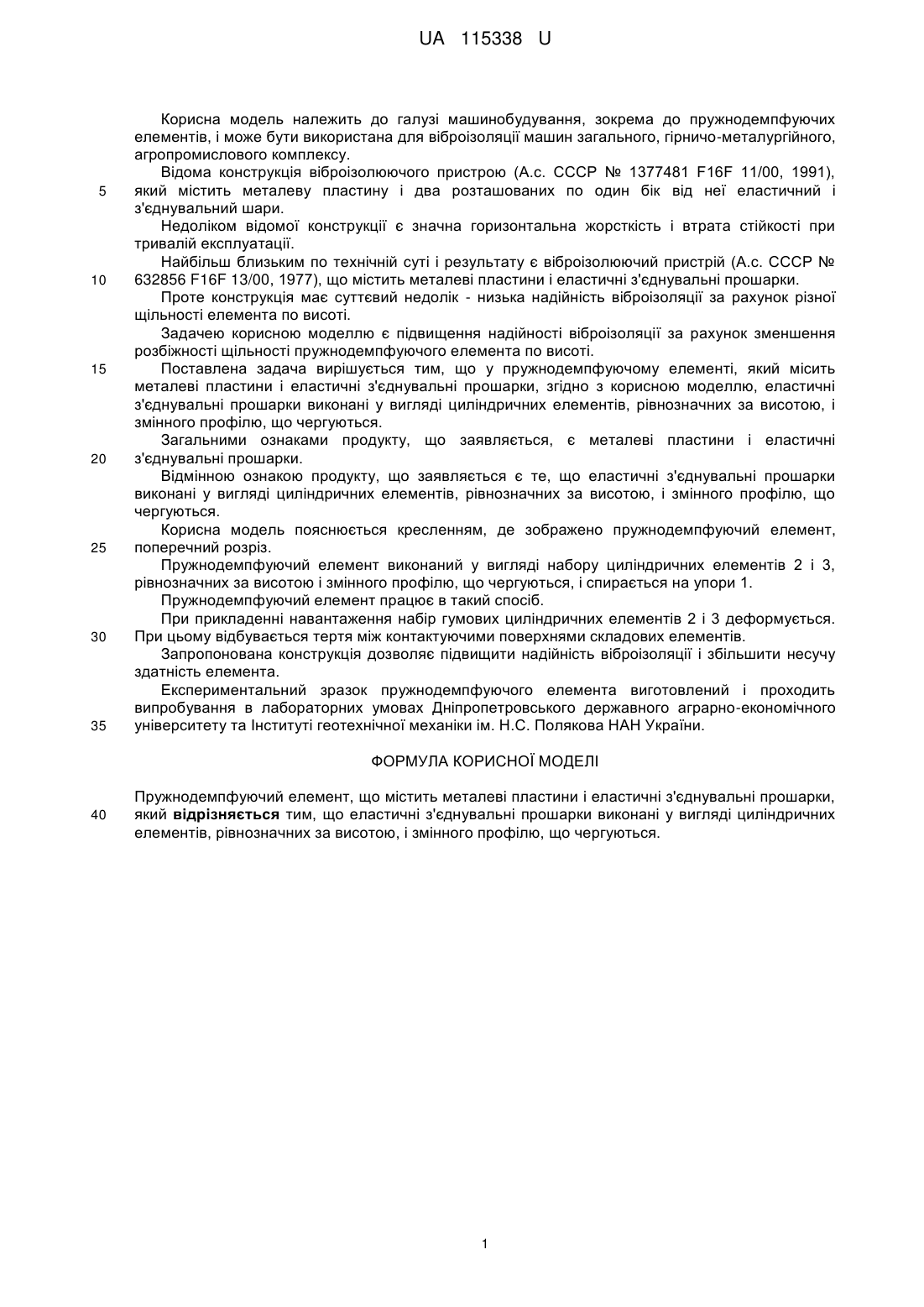

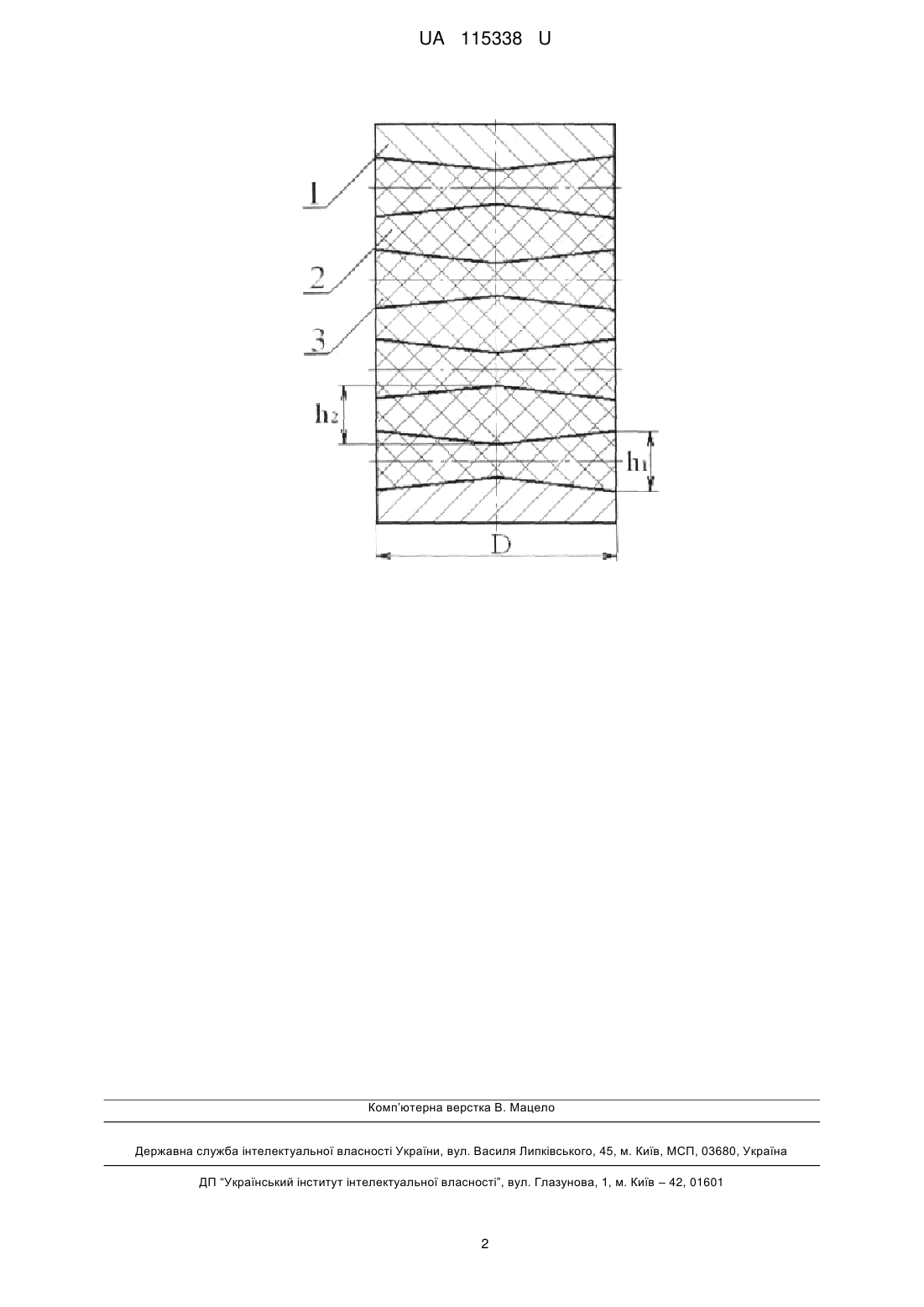

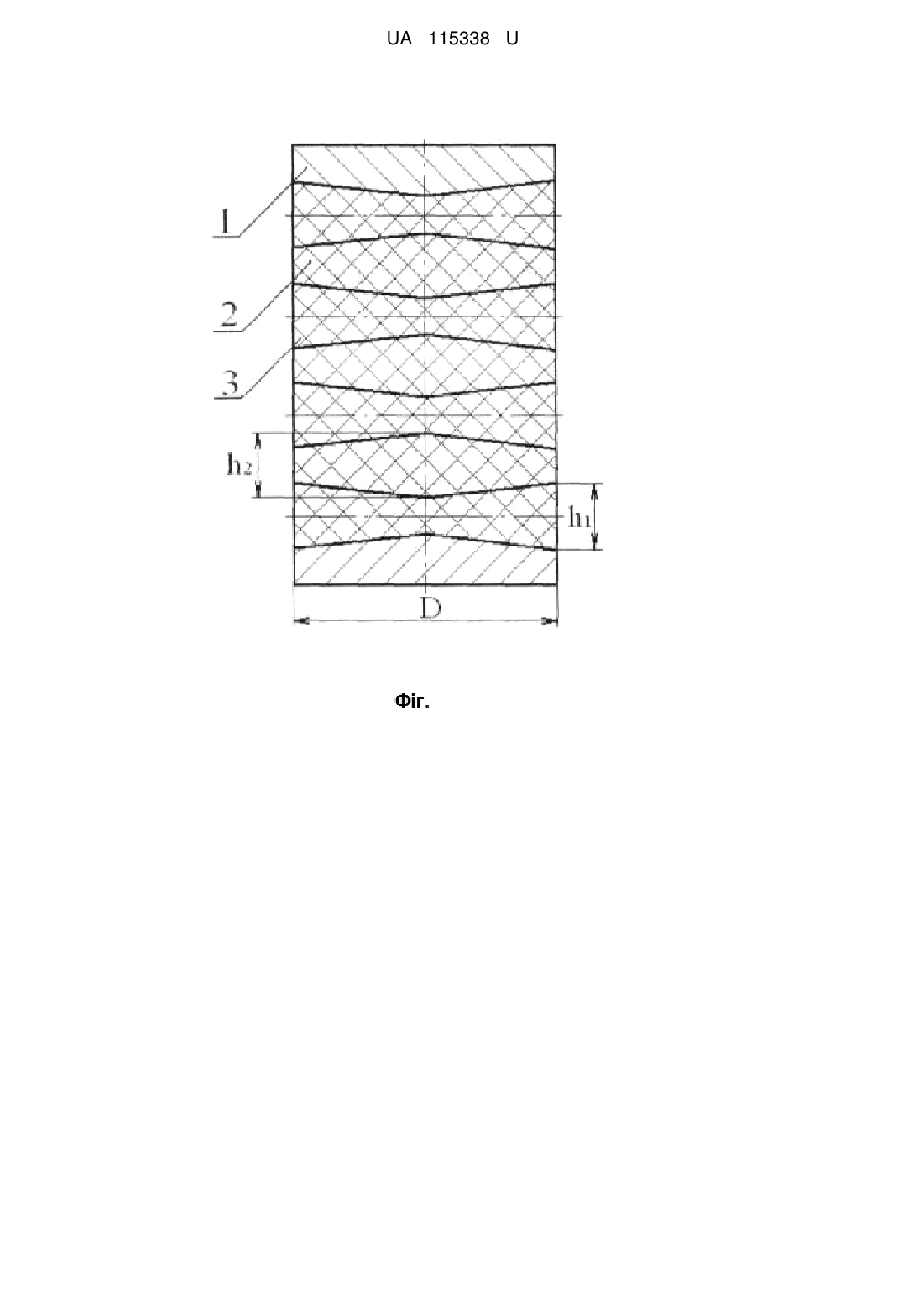

Реферат: UA 115338 U UA 115338 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування, зокрема до пружнодемпфуючих елементів, і може бути використана для віброізоляції машин загального, гірничо-металургійного, агропромислового комплексу. Відома конструкція віброізолюючого пристрою (А.с. СССР № 1377481 F16F 11/00, 1991), який містить металеву пластину і два розташованих по один бік від неї еластичний і з'єднувальний шари. Недоліком відомої конструкції є значна горизонтальна жорсткість і втрата стійкості при тривалій експлуатації. Найбільш близьким по технічній суті і результату є віброізолюючий пристрій (А.с. СССР № 632856 F16F 13/00, 1977), що містить металеві пластини і еластичні з'єднувальні прошарки. Проте конструкція має суттєвий недолік - низька надійність віброізоляції за рахунок різної щільності елемента по висоті. Задачею корисною моделлю є підвищення надійності віброізоляції за рахунок зменшення розбіжності щільності пружнодемпфуючого елемента по висоті. Поставлена задача вирішується тим, що у пружнодемпфуючому елементі, який місить металеві пластини і еластичні з'єднувальні прошарки, згідно з корисною моделлю, еластичні з'єднувальні прошарки виконані у вигляді циліндричних елементів, рівнозначних за висотою, і змінного профілю, що чергуються. Загальними ознаками продукту, що заявляється, є металеві пластини і еластичні з'єднувальні прошарки. Відмінною ознакою продукту, що заявляється є те, що еластичні з'єднувальні прошарки виконані у вигляді циліндричних елементів, рівнозначних за висотою, і змінного профілю, що чергуються. Корисна модель пояснюється кресленням, де зображено пружнодемпфуючий елемент, поперечний розріз. Пружнодемпфуючий елемент виконаний у вигляді набору циліндричних елементів 2 і 3, рівнозначних за висотою і змінного профілю, що чергуються, і спирається на упори 1. Пружнодемпфуючий елемент працює в такий спосіб. При прикладенні навантаження набір гумових циліндричних елементів 2 і 3 деформується. При цьому відбувається тертя між контактуючими поверхнями складових елементів. Запропонована конструкція дозволяє підвищити надійність віброізоляції і збільшити несучу здатність елемента. Експериментальний зразок пружнодемпфуючого елемента виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрно-економічного університету та Інституті геотехнічної механіки ім. Н.С. Полякова НАН України. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пружнодемпфуючий елемент, що містить металеві пластини і еластичні з'єднувальні прошарки, який відрізняється тим, що еластичні з'єднувальні прошарки виконані у вигляді циліндричних елементів, рівнозначних за висотою, і змінного профілю, що чергуються. 1 UA 115338 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
