Пристрій для захисту взуття від ковзання

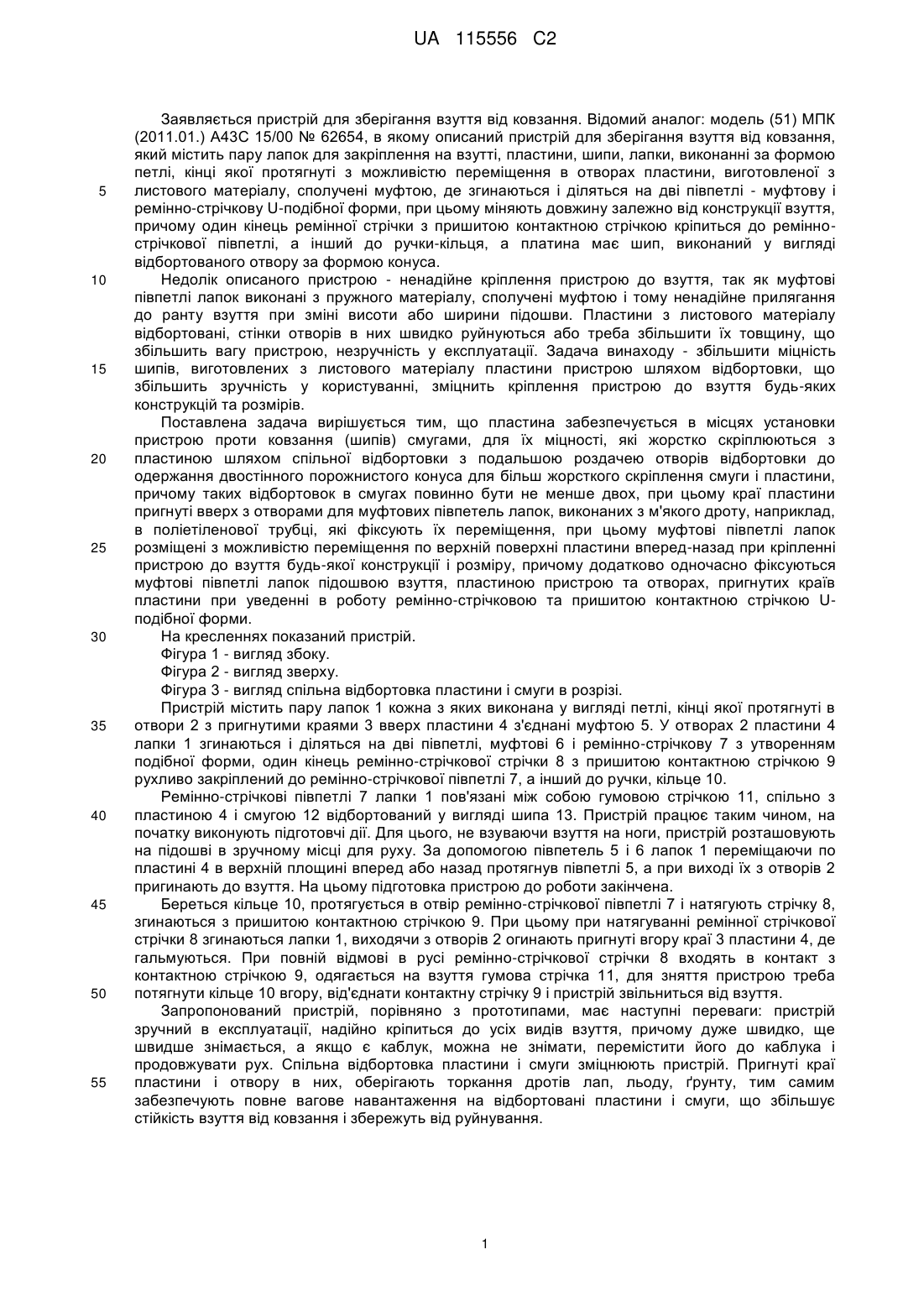

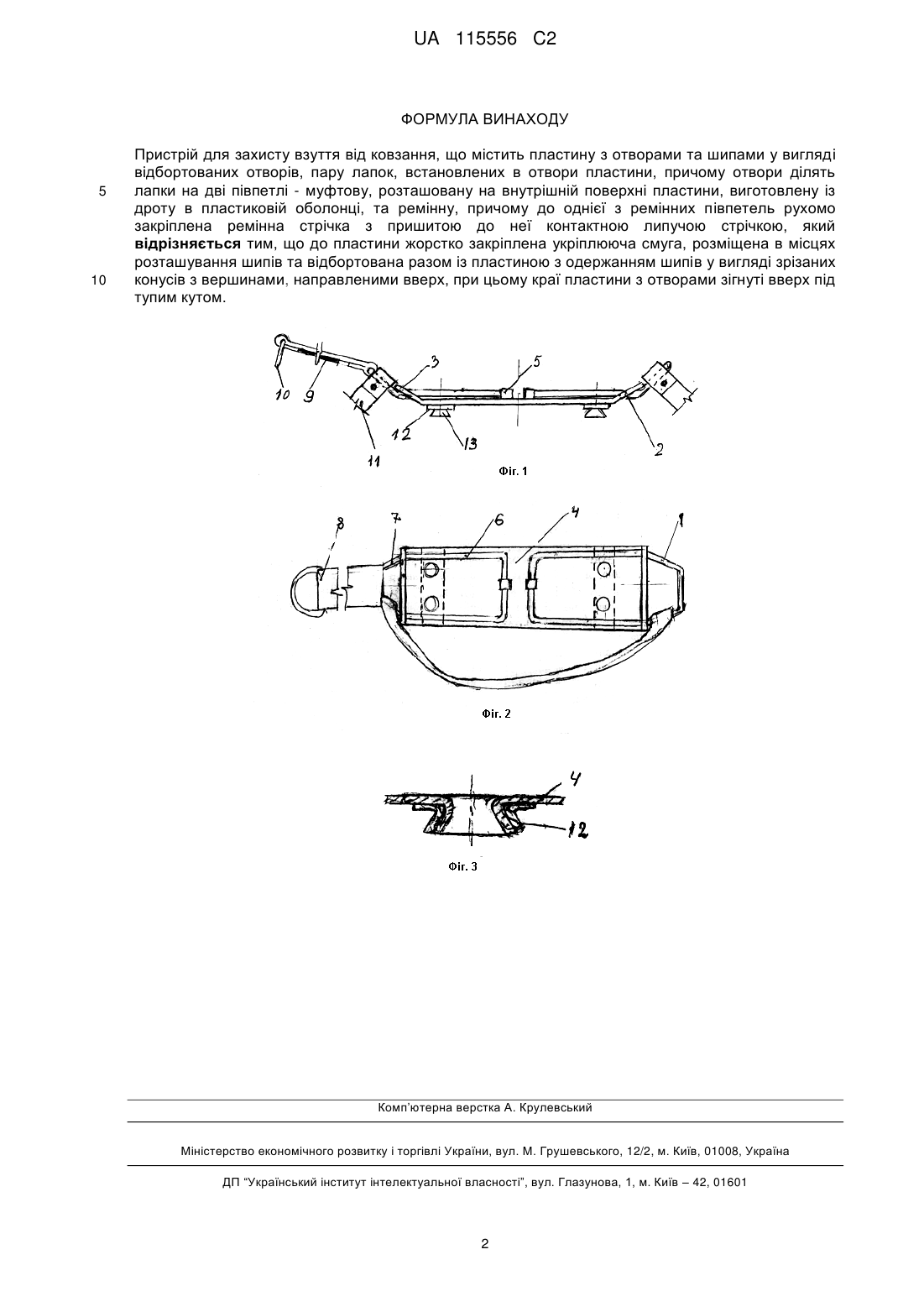

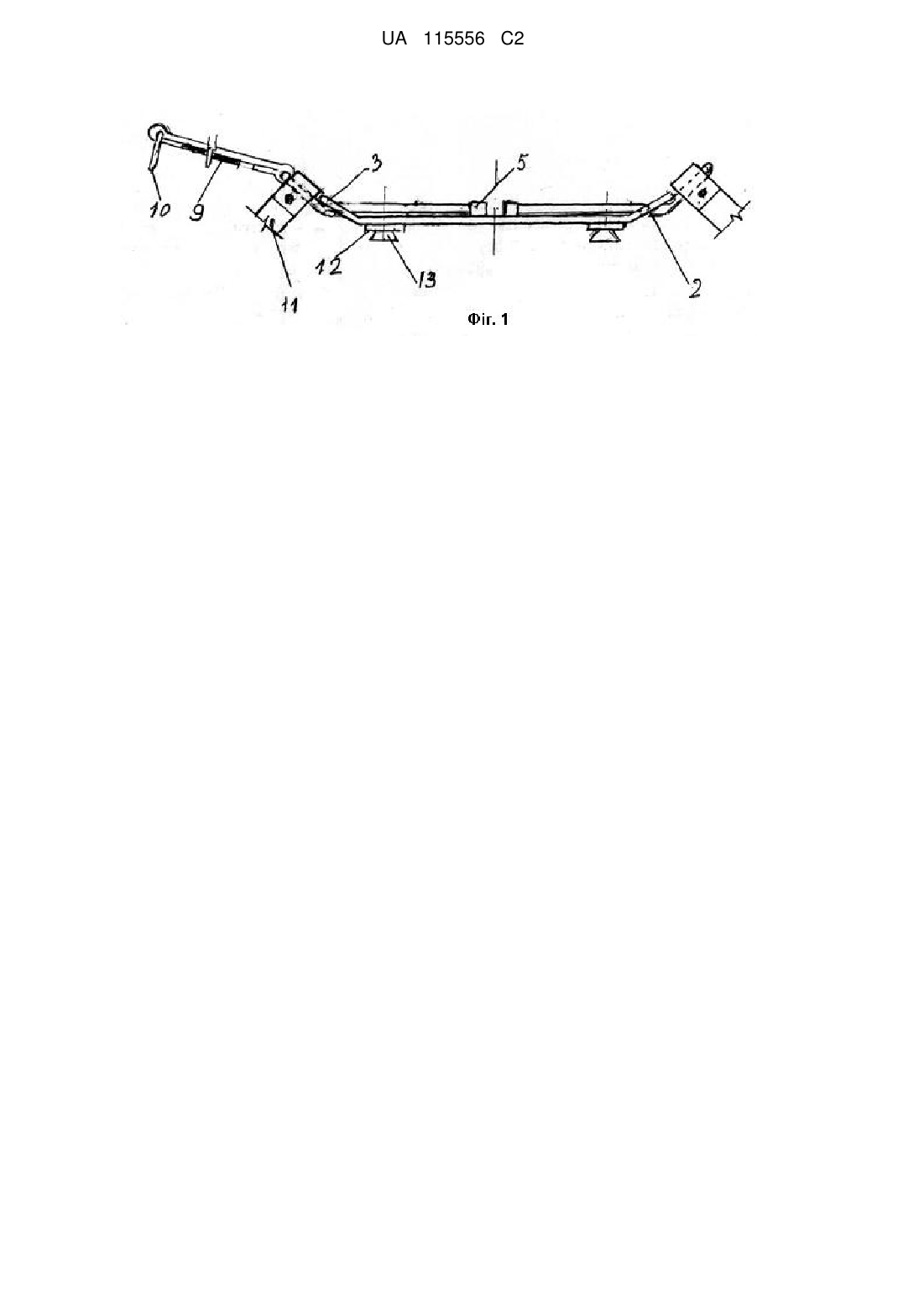

Реферат: Винахід належить до пристроїв для захисту взуття від ковзання: підвищити зручність користування, надійність, розширення діапазону застосування. Згідно з винаходом в пристрої для захисту взуття від ковзання, з боку ремінно-стрічкового краю пластини пригнуті вгору і пластина забезпечена зі смугою в місцях розміщення шипів, при цьому отвори пластини і смуги відбортовувалися спільно, до отримання циліндра, який лунає знизу до отримання порожнистого конуса, більш надійного скріплення пластини, смуг може бути більше одного шару, причому кожна лапка виконана з м'якого дроту, а муфтова півпетля розташована горизонтально відносно до пластини вздовж осі пластини, при цьому ремінні півпетлі пов'язані між собою гумовою стрічкою. UA 115556 C2 (12) UA 115556 C2 UA 115556 C2 5 10 15 20 25 30 35 40 45 50 55 Заявляється пристрій для зберігання взуття від ковзання. Відомий аналог: модель (51) МПК (2011.01.) А43С 15/00 № 62654, в якому описаний пристрій для зберігання взуття від ковзання, який містить пару лапок для закріплення на взутті, пластини, шипи, лапки, виконанні за формою петлі, кінці якої протягнуті з можливістю переміщення в отворах пластини, виготовленої з листового матеріалу, сполучені муфтою, де згинаються і діляться на дві півпетлі - муфтову і ремінно-стрічкову U-подібної форми, при цьому міняють довжину залежно від конструкції взуття, причому один кінець ремінної стрічки з пришитою контактною стрічкою кріпиться до реміннострічкової півпетлі, а інший до ручки-кільця, а платина має шип, виконаний у вигляді відбортованого отвору за формою конуса. Недолік описаного пристрою - ненадійне кріплення пристрою до взуття, так як муфтові півпетлі лапок виконані з пружного матеріалу, сполучені муфтою і тому ненадійне прилягання до ранту взуття при зміні висоти або ширини підошви. Пластини з листового матеріалу відбортовані, стінки отворів в них швидко руйнуються або треба збільшити їх товщину, що збільшить вагу пристрою, незручність у експлуатації. Задача винаходу - збільшити міцність шипів, виготовлених з листового матеріалу пластини пристрою шляхом відбортовки, що збільшить зручність у користуванні, зміцнить кріплення пристрою до взуття будь-яких конструкцій та розмірів. Поставлена задача вирішується тим, що пластина забезпечується в місцях установки пристрою проти ковзання (шипів) смугами, для їх міцності, які жорстко скріплюються з пластиною шляхом спільної відбортовки з подальшою роздачею отворів відбортовки до одержання двостінного порожнистого конуса для більш жорсткого скріплення смуги і пластини, причому таких відбортовок в смугах повинно бути не менше двох, при цьому краї пластини пригнуті вверх з отворами для муфтових півпетель лапок, виконаних з м'якого дроту, наприклад, в поліетіленової трубці, які фіксують їх переміщення, при цьому муфтові півпетлі лапок розміщені з можливістю переміщення по верхній поверхні пластини вперед-назад при кріпленні пристрою до взуття будь-якої конструкції і розміру, причому додатково одночасно фіксуються муфтові півпетлі лапок підошвою взуття, пластиною пристрою та отворах, пригнутих країв пластини при уведенні в роботу ремінно-стрічковою та пришитою контактною стрічкою Uподібної форми. На кресленнях показаний пристрій. Фігура 1 - вигляд збоку. Фігура 2 - вигляд зверху. Фігура 3 - вигляд спільна відбортовка пластини і смуги в розрізі. Пристрій містить пару лапок 1 кожна з яких виконана у вигляді петлі, кінці якої протягнуті в отвори 2 з пригнутими краями 3 вверх пластини 4 з'єднані муфтою 5. У отворах 2 пластини 4 лапки 1 згинаються і діляться на дві півпетлі, муфтові 6 і ремінно-стрічкову 7 з утворенням подібної форми, один кінець ремінно-стрічкової стрічки 8 з пришитою контактною стрічкою 9 рухливо закріплений до ремінно-стрічкової півпетлі 7, а інший до ручки, кільце 10. Ремінно-стрічкові півпетлі 7 лапки 1 пов'язані між собою гумовою стрічкою 11, спільно з пластиною 4 і смугою 12 відбортований у вигляді шипа 13. Пристрій працює таким чином, на початку виконують підготовчі дії. Для цього, не взуваючи взуття на ноги, пристрій розташовують на підошві в зручному місці для руху. За допомогою півпетель 5 і 6 лапок 1 переміщаючи по пластині 4 в верхній площині вперед або назад протягнув півпетлі 5, а при виході їх з отворів 2 пригинають до взуття. На цьому підготовка пристрою до роботи закінчена. Береться кільце 10, протягується в отвір ремінно-стрічкової півпетлі 7 і натягують стрічку 8, згинаються з пришитою контактною стрічкою 9. При цьому при натягуванні ремінної стрічкової стрічки 8 згинаються лапки 1, виходячи з отворів 2 огинають пригнуті вгору краї 3 пластини 4, де гальмуються. При повній відмові в русі ремінно-стрічкової стрічки 8 входять в контакт з контактною стрічкою 9, одягається на взуття гумова стрічка 11, для зняття пристрою треба потягнути кільце 10 вгору, від'єднати контактну стрічку 9 і пристрій звільниться від взуття. Запропонований пристрій, порівняно з прототипами, має наступні переваги: пристрій зручний в експлуатації, надійно кріпиться до усіх видів взуття, причому дуже швидко, ще швидше знімається, а якщо є каблук, можна не знімати, перемістити його до каблука і продовжувати рух. Спільна відбортовка пластини і смуги зміцнюють пристрій. Пригнуті краї пластини і отвору в них, оберігають торкання дротів лап, льоду, ґрунту, тим самим забезпечують повне вагове навантаження на відбортовані пластини і смуги, що збільшує стійкість взуття від ковзання і збережуть від руйнування. 1 UA 115556 C2 ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для захисту взуття від ковзання, що містить пластину з отворами та шипами у вигляді відбортованих отворів, пару лапок, встановлених в отвори пластини, причому отвори ділять лапки на дві півпетлі - муфтову, розташовану на внутрішній поверхні пластини, виготовлену із дроту в пластиковій оболонці, та ремінну, причому до однієї з ремінних півпетель рухомо закріплена ремінна стрічка з пришитою до неї контактною липучою стрічкою, який відрізняється тим, що до пластини жорстко закріплена укріплююча смуга, розміщена в місцях розташування шипів та відбортована разом із пластиною з одержанням шипів у вигляді зрізаних конусів з вершинами, направленими вверх, при цьому краї пластини з отворами зігнуті вверх під тупим кутом. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
