Формула / Реферат

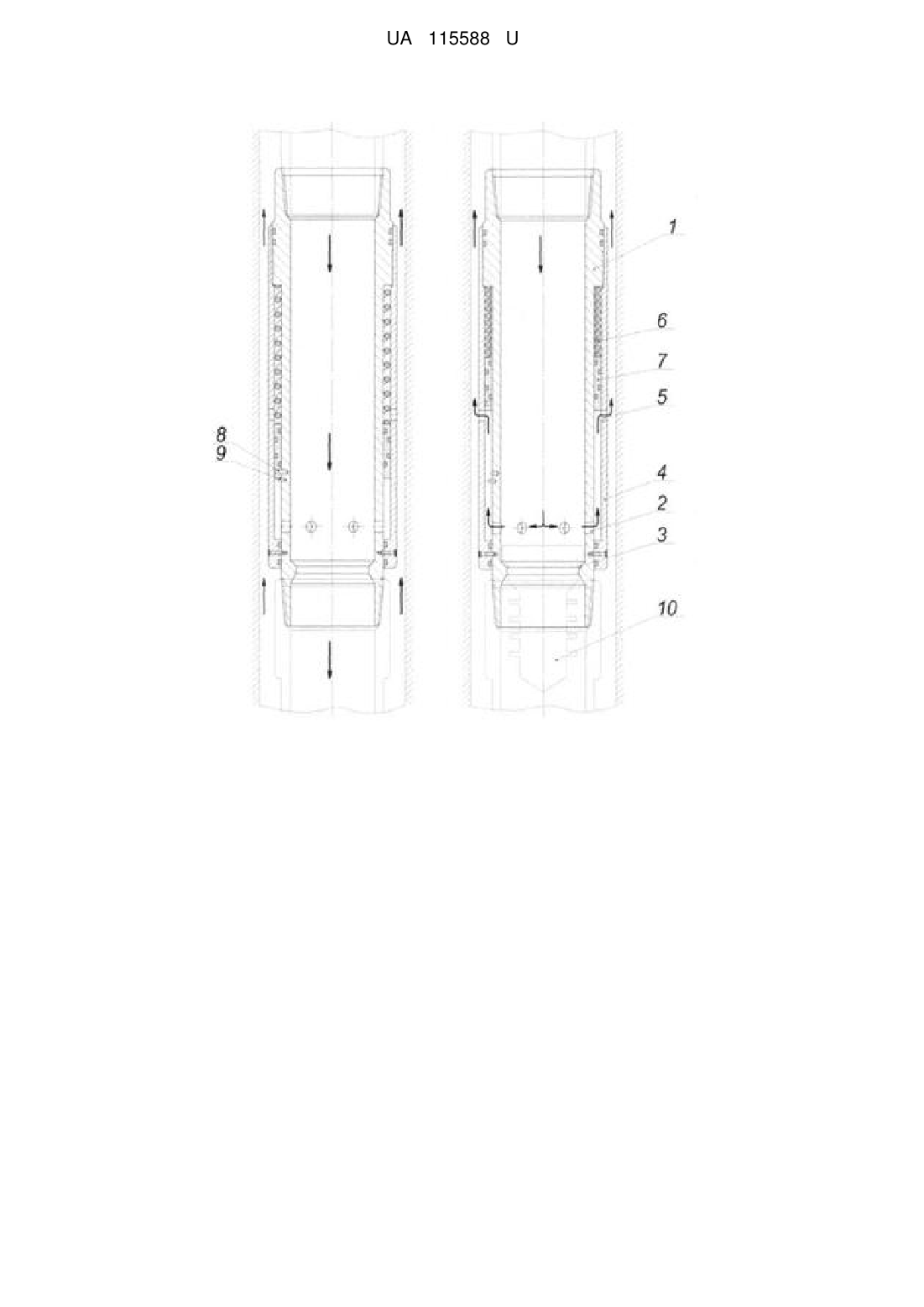

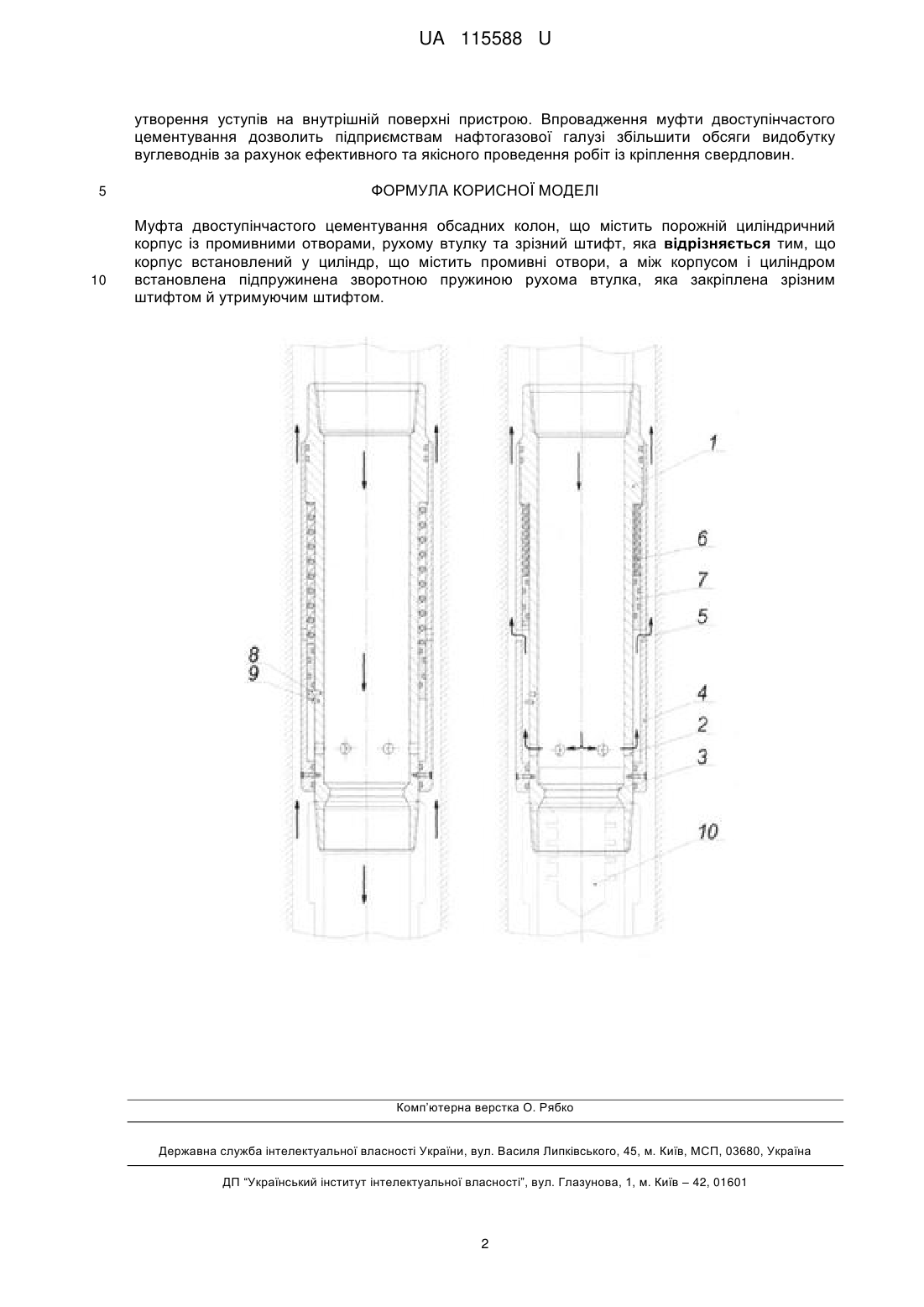

Муфта двоступінчастого цементування обсадних колон, що містить порожній циліндричний корпус із промивними отворами, рухому втулку та зрізний штифт, яка відрізняється тим, що корпус встановлений у циліндр, що містить промивні отвори, а між корпусом і циліндром встановлена підпружинена зворотною пружиною рухома втулка, яка закріплена зрізним штифтом й утримуючим штифтом.

Текст

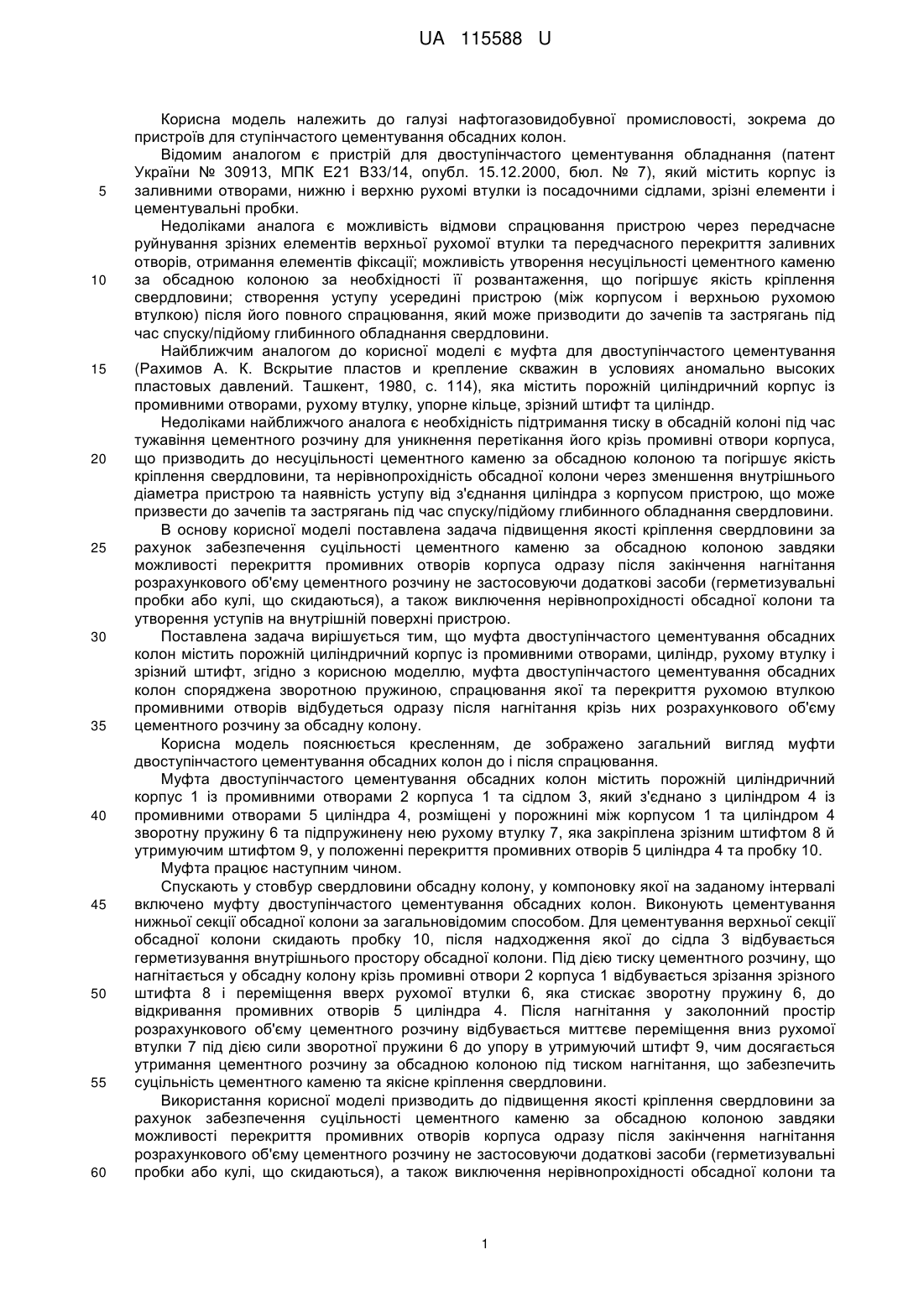

Реферат: Муфта двоступінчастого цементування обсадних колон містить порожній циліндричний корпус із промивними отворами, рухому втулку та зрізний штифт. Корпус встановлений у циліндр, містить промивні отвори. Між корпусом і циліндром встановлена підпружинена зворотною пружиною рухома втулка, яка закріплена зрізним штифтом й утримуючим штифтом. UA 115588 U (12) UA 115588 U UA 115588 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі нафтогазовидобувної промисловості, зокрема до пристроїв для ступінчастого цементування обсадних колон. Відомим аналогом є пристрій для двоступінчастого цементування обладнання (патент України № 30913, МПК Е21 В33/14, опубл. 15.12.2000, бюл. № 7), який містить корпус із заливними отворами, нижню і верхню рухомі втулки із посадочними сідлами, зрізні елементи і цементувальні пробки. Недоліками аналога є можливість відмови спрацювання пристрою через передчасне руйнування зрізних елементів верхньої рухомої втулки та передчасного перекриття заливних отворів, отримання елементів фіксації; можливість утворення несуцільності цементного каменю за обсадною колоною за необхідності її розвантаження, що погіршує якість кріплення свердловини; створення уступу усередині пристрою (між корпусом і верхньою рухомою втулкою) після його повного спрацювання, який може призводити до зачепів та застрягань під час спуску/підйому глибинного обладнання свердловини. Найближчим аналогом до корисної моделі є муфта для двоступінчастого цементування (Рахимов А. К. Вскрытие пластов и крепление скважин в условиях аномально высоких пластовых давлений. Ташкент, 1980, с. 114), яка містить порожній циліндричний корпус із промивними отворами, рухому втулку, упорне кільце, зрізний штифт та циліндр. Недоліками найближчого аналога є необхідність підтримання тиску в обсадній колоні під час тужавіння цементного розчину для уникнення перетікання його крізь промивні отвори корпуса, що призводить до несуцільності цементного каменю за обсадною колоною та погіршує якість кріплення свердловини, та нерівнопрохідність обсадної колони через зменшення внутрішнього діаметра пристрою та наявність уступу від з'єднання циліндра з корпусом пристрою, що може призвести до зачепів та застрягань під час спуску/підйому глибинного обладнання свердловини. В основу корисної моделі поставлена задача підвищення якості кріплення свердловини за рахунок забезпечення суцільності цементного каменю за обсадною колоною завдяки можливості перекриття промивних отворів корпуса одразу після закінчення нагнітання розрахункового об'єму цементного розчину не застосовуючи додаткові засоби (герметизувальні пробки або кулі, що скидаються), а також виключення нерівнопрохідності обсадної колони та утворення уступів на внутрішній поверхні пристрою. Поставлена задача вирішується тим, що муфта двоступінчастого цементування обсадних колон містить порожній циліндричний корпус із промивними отворами, циліндр, рухому втулку і зрізний штифт, згідно з корисною моделлю, муфта двоступінчастого цементування обсадних колон споряджена зворотною пружиною, спрацювання якої та перекриття рухомою втулкою промивними отворів відбудеться одразу після нагнітання крізь них розрахункового об'єму цементного розчину за обсадну колону. Корисна модель пояснюється кресленням, де зображено загальний вигляд муфти двоступінчастого цементування обсадних колон до і після спрацювання. Муфта двоступінчастого цементування обсадних колон містить порожній циліндричний корпус 1 із промивними отворами 2 корпуса 1 та сідлом 3, який з'єднано з циліндром 4 із промивними отворами 5 циліндра 4, розміщені у порожнині між корпусом 1 та циліндром 4 зворотну пружину 6 та підпружинену нею рухому втулку 7, яка закріплена зрізним штифтом 8 й утримуючим штифтом 9, у положенні перекриття промивних отворів 5 циліндра 4 та пробку 10. Муфта працює наступним чином. Спускають у стовбур свердловини обсадну колону, у компоновку якої на заданому інтервалі включено муфту двоступінчастого цементування обсадних колон. Виконують цементування нижньої секції обсадної колони за загальновідомим способом. Для цементування верхньої секції обсадної колони скидають пробку 10, після надходження якої до сідла 3 відбувається герметизування внутрішнього простору обсадної колони. Під дією тиску цементного розчину, що нагнітається у обсадну колону крізь промивні отвори 2 корпуса 1 відбувається зрізання зрізного штифта 8 і переміщення вверх рухомої втулки 6, яка стискає зворотну пружину 6, до відкривання промивних отворів 5 циліндра 4. Після нагнітання у заколонний простір розрахункового об'єму цементного розчину відбувається миттєве переміщення вниз рухомої втулки 7 під дією сили зворотної пружини 6 до упору в утримуючий штифт 9, чим досягається утримання цементного розчину за обсадною колоною під тиском нагнітання, що забезпечить суцільність цементного каменю та якісне кріплення свердловини. Використання корисної моделі призводить до підвищення якості кріплення свердловини за рахунок забезпечення суцільності цементного каменю за обсадною колоною завдяки можливості перекриття промивних отворів корпуса одразу після закінчення нагнітання розрахункового об'єму цементного розчину не застосовуючи додаткові засоби (герметизувальні пробки або кулі, що скидаються), а також виключення нерівнопрохідності обсадної колони та 1 UA 115588 U утворення уступів на внутрішній поверхні пристрою. Впровадження муфти двоступінчастого цементування дозволить підприємствам нафтогазової галузі збільшити обсяги видобутку вуглеводнів за рахунок ефективного та якісного проведення робіт із кріплення свердловин. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфта двоступінчастого цементування обсадних колон, що містить порожній циліндричний корпус із промивними отворами, рухому втулку та зрізний штифт, яка відрізняється тим, що корпус встановлений у циліндр, що містить промивні отвори, а між корпусом і циліндром встановлена підпружинена зворотною пружиною рухома втулка, яка закріплена зрізним штифтом й утримуючим штифтом. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E21B 33/00, E21B 17/02

Мітки: обсадних, муфта, цементування, колон, двоступінчастого
