Подрібнювач зерна
Формула / Реферат
Подрібнювач зерна, що містить вертикальний корпус, закріплений на фланці електродвигуна з конденсатором та струмовим реле і оснащений робочим органом у вигляді молоткового ротора та ситом в зоні переробки зерна, приймальний бункер, вивантажувальний патрубок, який відрізняється тим, що додатково містить ще одне сито, при цьому сита накладені одне на одне, мають отвори діаметром 5 мм і мають можливість переміщуватись одне відносно одного за допомогою гвинта та куліси.
Текст

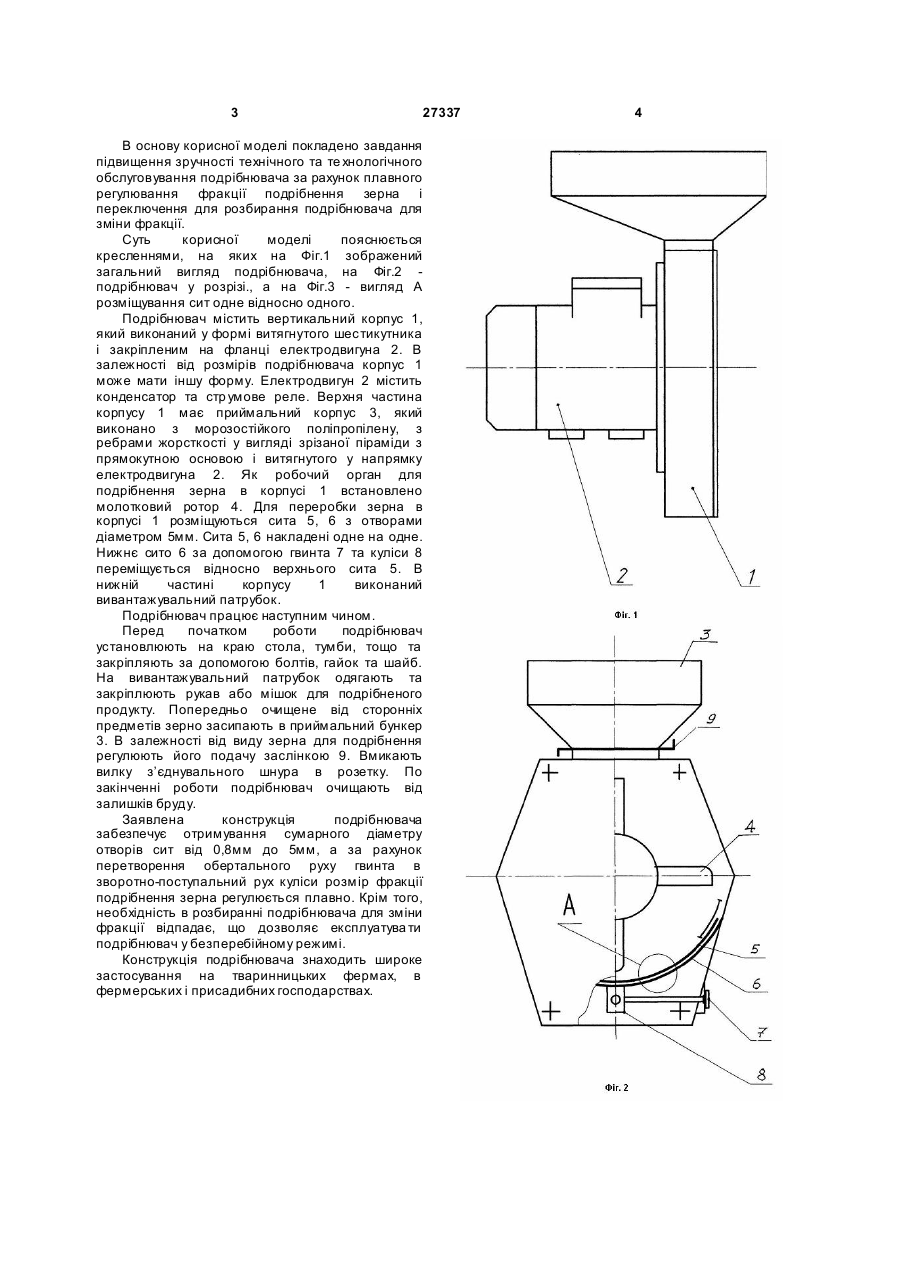

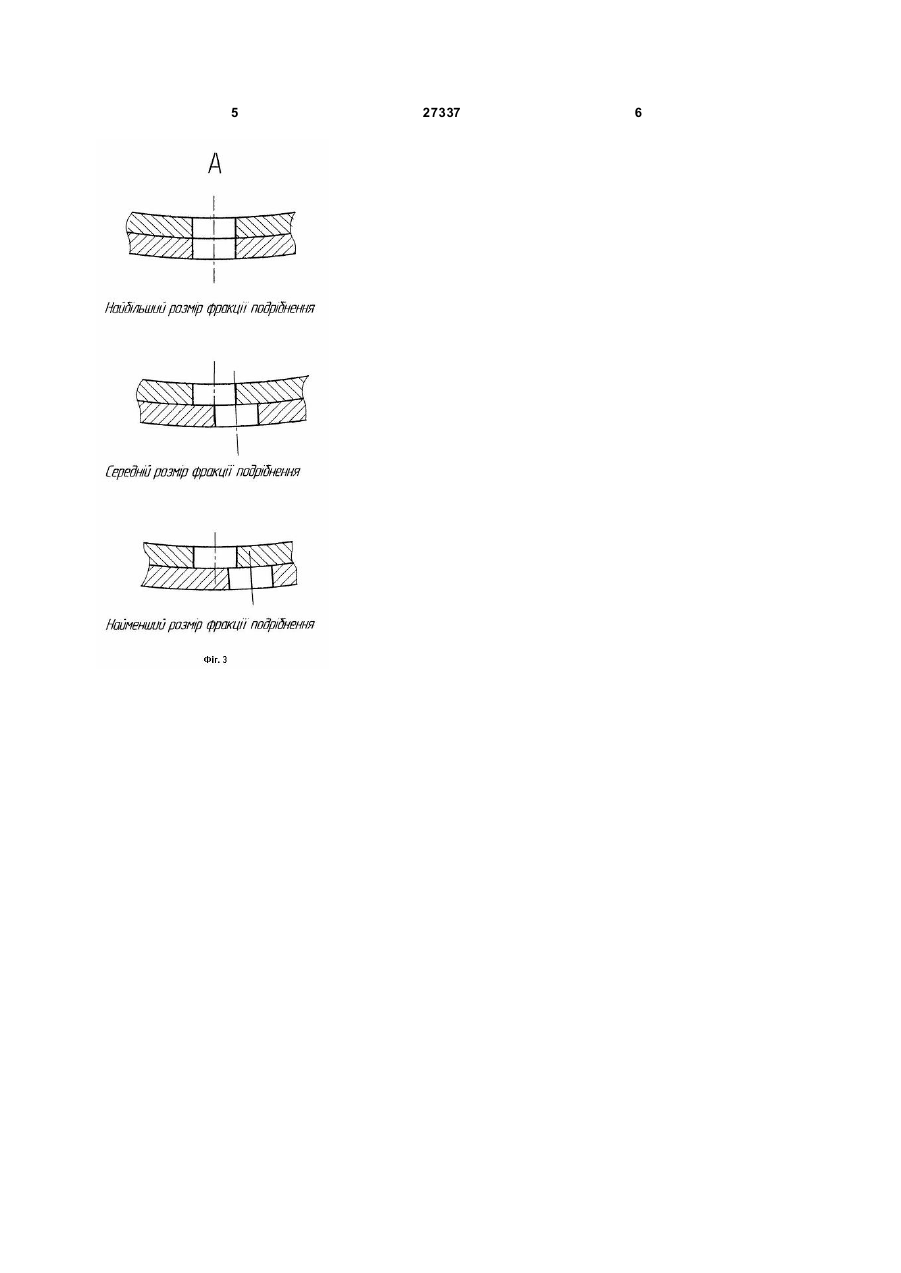

Подрібнювач зерна, що містить вертикальний корпус, закріплений на фланці електродвигуна з 3 27337 В основу корисної моделі покладено завдання підвищення зручності технічного та те хнологічного обслуговування подрібнювача за рахунок плавного регулювання фракції подрібнення зерна і переключення для розбирання подрібнювача для зміни фракції. Суть корисної моделі пояснюється кресленнями, на яких на Фіг.1 зображений загальний вигляд подрібнювача, на Фіг.2 подрібнювач у розрізі., а на Фіг.3 - вигляд А розміщування сит одне відносно одного. Подрібнювач містить вертикальний корпус 1, який виконаний у формі витягнутого шестикутника і закріпленим на фланці електродвигуна 2. В залежності від розмірів подрібнювача корпус 1 може мати іншу форму. Електродвигун 2 містить конденсатор та стр умове реле. Верхня частина корпусу 1 має приймальний корпус 3, який виконано з морозостійкого поліпропілену, з ребрами жорсткості у вигляді зрізаної піраміди з прямокутною основою і витягнутого у напрямку електродвигуна 2. Як робочий орган для подрібнення зерна в корпусі 1 встановлено молотковий ротор 4. Для переробки зерна в корпусі 1 розміщуються сита 5, 6 з отворами діаметром 5мм. Сита 5, 6 накладені одне на одне. Нижнє сито 6 за допомогою гвинта 7 та куліси 8 переміщується відносно верхнього сита 5. В нижній частині корпусу 1 виконаний вивантажувальний патрубок. Подрібнювач працює наступним чином. Перед початком роботи подрібнювач установлюють на краю стола, тумби, тощо та закріпляють за допомогою болтів, гайок та шайб. На вивантажувальний патрубок одягають та закріплюють рукав або мішок для подрібненого продукту. Попередньо очищене від сторонніх предметів зерно засипають в приймальний бункер 3. В залежності від виду зерна для подрібнення регулюють його подачу заслінкою 9. Вмикають вилку з’єднувального шнура в розетку. По закінченні роботи подрібнювач очищають від залишків бруду. Заявлена конструкція подрібнювача забезпечує отримування сумарного діаметру отворів сит від 0,8мм до 5мм, а за рахунок перетворення обертального руху гвинта в зворотно-поступальний рух куліси розмір фракції подрібнення зерна регулюється плавно. Крім того, необхідність в розбиранні подрібнювача для зміни фракції відпадає, що дозволяє експлуатува ти подрібнювач у безперебійному режимі. Конструкція подрібнювача знаходить широке застосування на тваринницьких фермах, в фермерських і присадибних господарствах. 4 5 27337 6
ДивитисяДодаткова інформація
Назва патенту англійськоюGrain grinder
Автори англійськоюMinets Oleksandr Fedorovych
Назва патенту російськоюИзмельчитель зерна
Автори російськоюМинец Александр Федорович
МПК / Мітки
МПК: B02C 7/08, B02C 13/02, B02C 18/06, A01F 29/00
Мітки: подрібнювач, зерна
