Ввід кабельний ущільнювальний

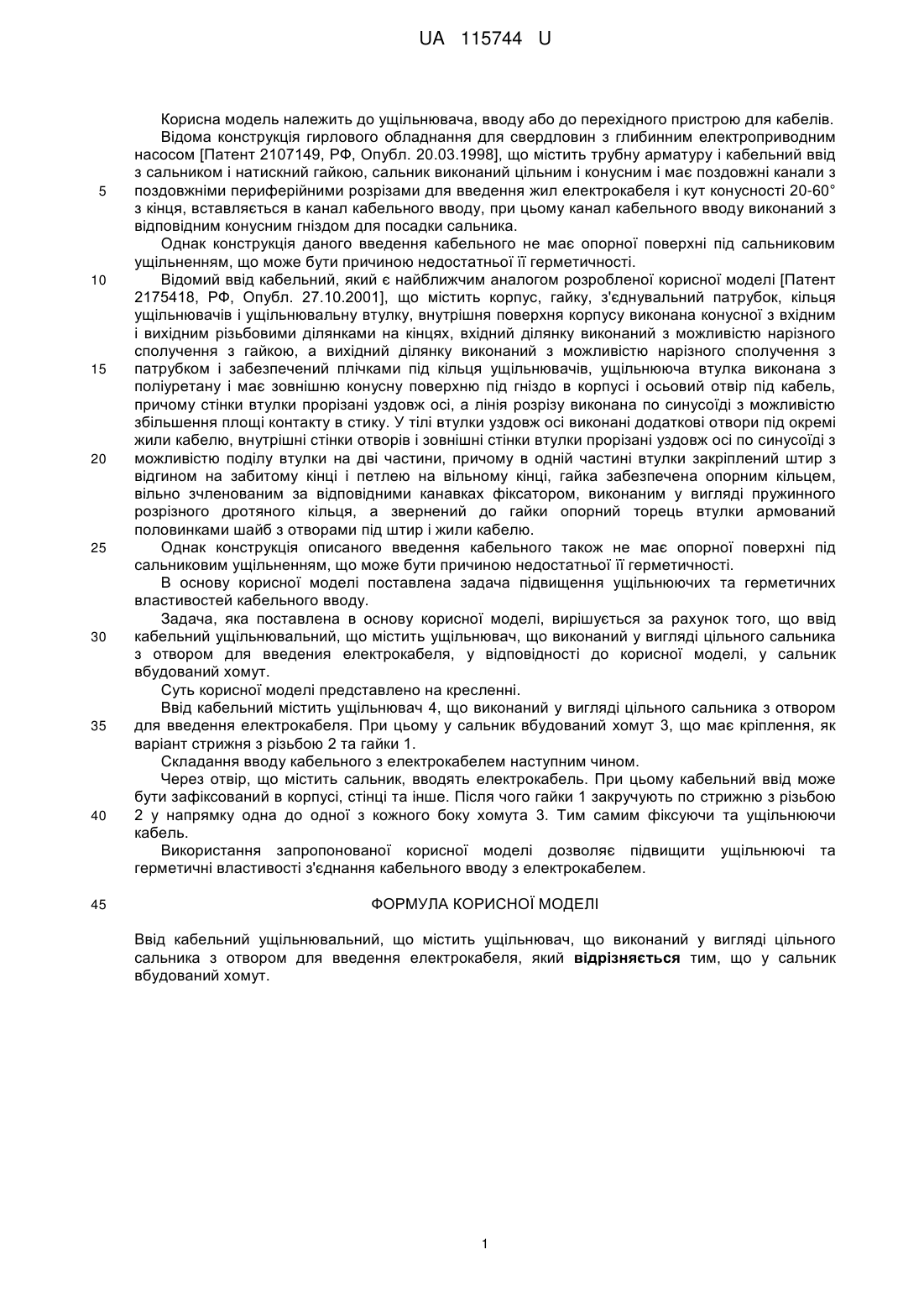

Реферат: Ввід кабельний ущільнювальний містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля. У сальник вбудований хомут. UA 115744 U (54) ВВІД КАБЕЛЬНИЙ УЩІЛЬНЮВАЛЬНИЙ UA 115744 U UA 115744 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ущільнювача, вводу або до перехідного пристрою для кабелів. Відома конструкція гирлового обладнання для свердловин з глибинним електроприводним насосом [Патент 2107149, РФ, Опубл. 20.03.1998], що містить трубну арматуру і кабельний ввід з сальником і натискний гайкою, сальник виконаний цільним і конусним і має поздовжні канали з поздовжніми периферійними розрізами для введення жил електрокабеля і кут конусності 20-60° з кінця, вставляється в канал кабельного вводу, при цьому канал кабельного вводу виконаний з відповідним конусним гніздом для посадки сальника. Однак конструкція даного введення кабельного не має опорної поверхні під сальниковим ущільненням, що може бути причиною недостатньої її герметичності. Відомий ввід кабельний, який є найближчим аналогом розробленої корисної моделі [Патент 2175418, РФ, Опубл. 27.10.2001], щo містить корпус, гайку, з'єднувальний патрубок, кільця ущільнювачів і ущільнювальну втулку, внутрішня поверхня корпусу виконана конусної з вхідним і вихідним різьбовими ділянками на кінцях, вхідний ділянку виконаний з можливістю нарізного сполучення з гайкою, а вихідний ділянку виконаний з можливістю нарізного сполучення з патрубком і забезпечений плічками під кільця ущільнювачів, ущільнююча втулка виконана з поліуретану і має зовнішню конусну поверхню під гніздо в корпусі і осьовий отвір під кабель, причому стінки втулки прорізані уздовж осі, а лінія розрізу виконана по синусоїді з можливістю збільшення площі контакту в стику. У тілі втулки уздовж осі виконані додаткові отвори під окремі жили кабелю, внутрішні стінки отворів і зовнішні стінки втулки прорізані уздовж осі по синусоїді з можливістю поділу втулки на дві частини, причому в одній частині втулки закріплений штир з відгином на забитому кінці і петлею на вільному кінці, гайка забезпечена опорним кільцем, вільно зчленованим за відповідними канавках фіксатором, виконаним у вигляді пружинного розрізного дротяного кільця, а звернений до гайки опорний торець втулки армований половинками шайб з отворами під штир і жили кабелю. Однак конструкція описаного введення кабельного також не має опорної поверхні під сальниковим ущільненням, що може бути причиною недостатньої її герметичності. В основу корисної моделі поставлена задача підвищення ущільнюючих та герметичних властивостей кабельного вводу. Задача, яка поставлена в основу корисної моделі, вирішується за рахунок того, що ввід кабельний ущільнювальний, що містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введения електрокабеля, у відповідності до корисної моделі, у сальник вбудований хомут. Суть корисної моделі представлено на кресленні. Ввід кабельний містить ущільнювач 4, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля. При цьому у сальник вбудований хомут 3, що має кріплення, як варіант стрижня з різьбою 2 та гайки 1. Складання вводу кабельного з електрокабелем наступним чином. Через отвір, що містить сальник, вводять електрокабель. При цьому кабельний ввід може бути зафіксований в корпусі, стінці та інше. Після чого гайки 1 закручують по стрижню з різьбою 2 у напрямку одна до одної з кожного боку хомута 3. Тим самим фіксуючи та ущільнюючи кабель. Використання запропонованої корисної моделі дозволяє підвищити ущільнюючі та герметичні властивості з'єднання кабельного вводу з електрокабелем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ввід кабельний ущільнювальний, що містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля, який відрізняється тим, що у сальник вбудований хомут. 1 UA 115744 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
