Ввід кабельний

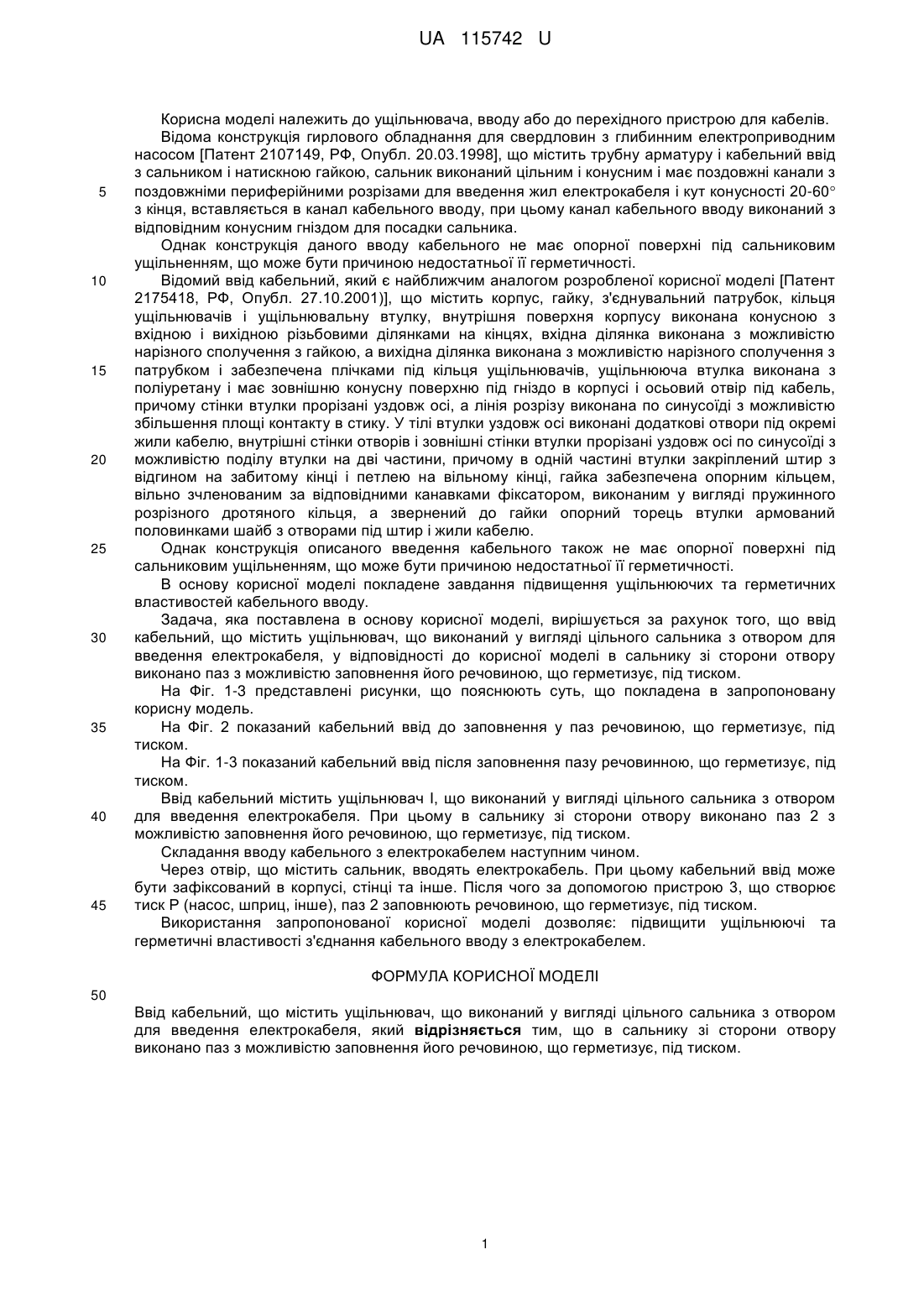

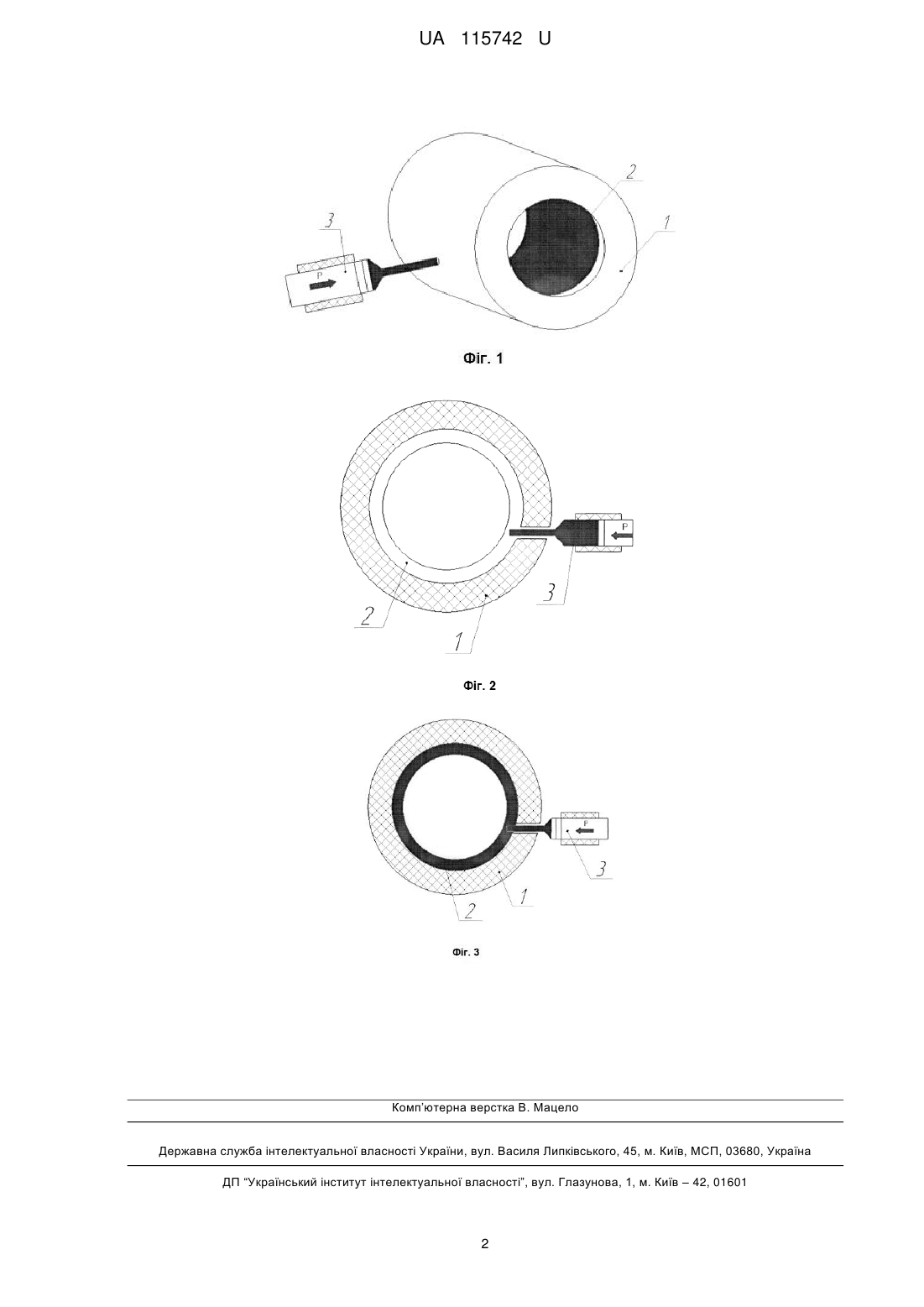

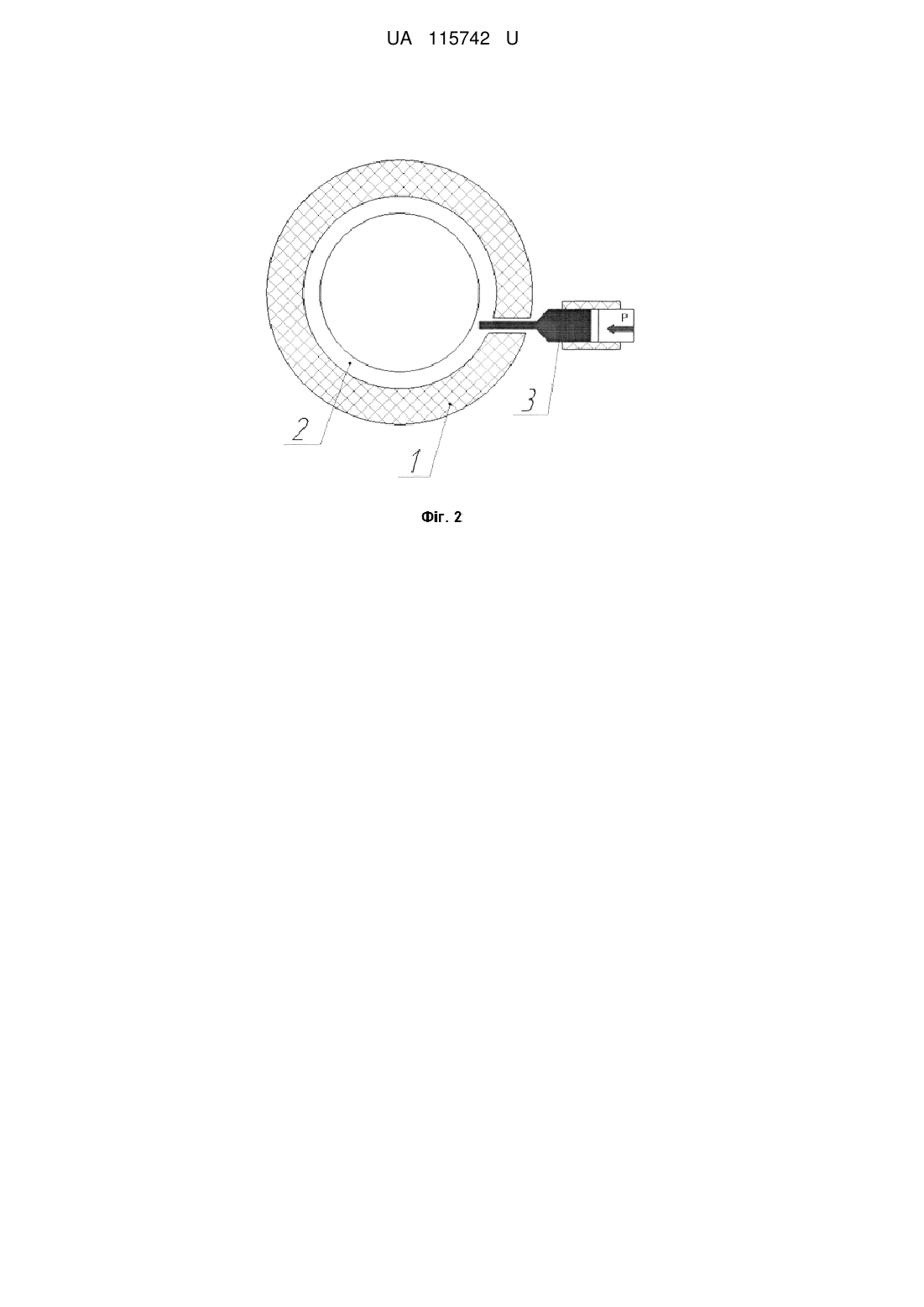

Реферат: Ввід кабельний містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля, причому в сальнику зі сторони отвору виконано паз з можливістю заповнення його речовиною, що герметизує, під тиском. UA 115742 U (54) ВВІД КАБЕЛЬНИЙ UA 115742 U UA 115742 U 5 10 15 20 25 30 35 40 45 Корисна моделі належить до ущільнювача, вводу або до перехідного пристрою для кабелів. Відома конструкція гирлового обладнання для свердловин з глибинним електроприводним насосом [Патент 2107149, РФ, Опубл. 20.03.1998], що містить трубну арматуру і кабельний ввід з сальником і натискною гайкою, сальник виконаний цільним і конусним і має поздовжні канали з поздовжніми периферійними розрізами для введення жил електрокабеля і кут конусності 20-60 з кінця, вставляється в канал кабельного вводу, при цьому канал кабельного вводу виконаний з відповідним конусним гніздом для посадки сальника. Однак конструкція даного вводу кабельного не має опорної поверхні під сальниковим ущільненням, що може бути причиною недостатньої її герметичності. Відомий ввід кабельний, який є найближчим аналогом розробленої корисної моделі [Патент 2175418, РФ, Опубл. 27.10.2001)], що містить корпус, гайку, з'єднувальний патрубок, кільця ущільнювачів і ущільнювальну втулку, внутрішня поверхня корпусу виконана конусною з вхідною і вихідною різьбовими ділянками на кінцях, вхідна ділянка виконана з можливістю нарізного сполучення з гайкою, а вихідна ділянка виконана з можливістю нарізного сполучення з патрубком і забезпечена плічками під кільця ущільнювачів, ущільнююча втулка виконана з поліуретану і має зовнішню конусну поверхню під гніздо в корпусі і осьовий отвір під кабель, причому стінки втулки прорізані уздовж осі, а лінія розрізу виконана по синусоїді з можливістю збільшення площі контакту в стику. У тілі втулки уздовж осі виконані додаткові отвори під окремі жили кабелю, внутрішні стінки отворів і зовнішні стінки втулки прорізані уздовж осі по синусоїді з можливістю поділу втулки на дві частини, причому в одній частині втулки закріплений штир з відгином на забитому кінці і петлею на вільному кінці, гайка забезпечена опорним кільцем, вільно зчленованим за відповідними канавками фіксатором, виконаним у вигляді пружинного розрізного дротяного кільця, а звернений до гайки опорний торець втулки армований половинками шайб з отворами під штир і жили кабелю. Однак конструкція описаного введення кабельного також не має опорної поверхні під сальниковим ущільненням, що може бути причиною недостатньої її герметичності. В основу корисної моделі покладене завдання підвищення ущільнюючих та герметичних властивостей кабельного вводу. Задача, яка поставлена в основу корисної моделі, вирішується за рахунок того, що ввід кабельний, що містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля, у відповідності до корисної моделі в сальнику зі сторони отвору виконано паз з можливістю заповнення його речовиною, що герметизує, під тиском. На Фіг. 1-3 представлені рисунки, що пояснюють суть, що покладена в запропоновану корисну модель. На Фіг. 2 показаний кабельний ввід до заповнення у паз речовиною, що герметизує, під тиском. На Фіг. 1-3 показаний кабельний ввід після заповнення пазу речовинною, що герметизує, під тиском. Ввід кабельний містить ущільнювач І, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля. При цьому в сальнику зі сторони отвору виконано паз 2 з можливістю заповнення його речовиною, що герметизує, під тиском. Складання вводу кабельного з електрокабелем наступним чином. Через отвір, що містить сальник, вводять електрокабель. При цьому кабельний ввід може бути зафіксований в корпусі, стінці та інше. Після чого за допомогою пристрою 3, що створює тиск Р (насос, шприц, інше), паз 2 заповнюють речовиною, що герметизує, під тиском. Використання запропонованої корисної моделі дозволяє: підвищити ущільнюючі та герметичні властивості з'єднання кабельного вводу з електрокабелем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ввід кабельний, що містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля, який відрізняється тим, що в сальнику зі сторони отвору виконано паз з можливістю заповнення його речовиною, що герметизує, під тиском. 1 UA 115742 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
