Ввід кабельний універсальний

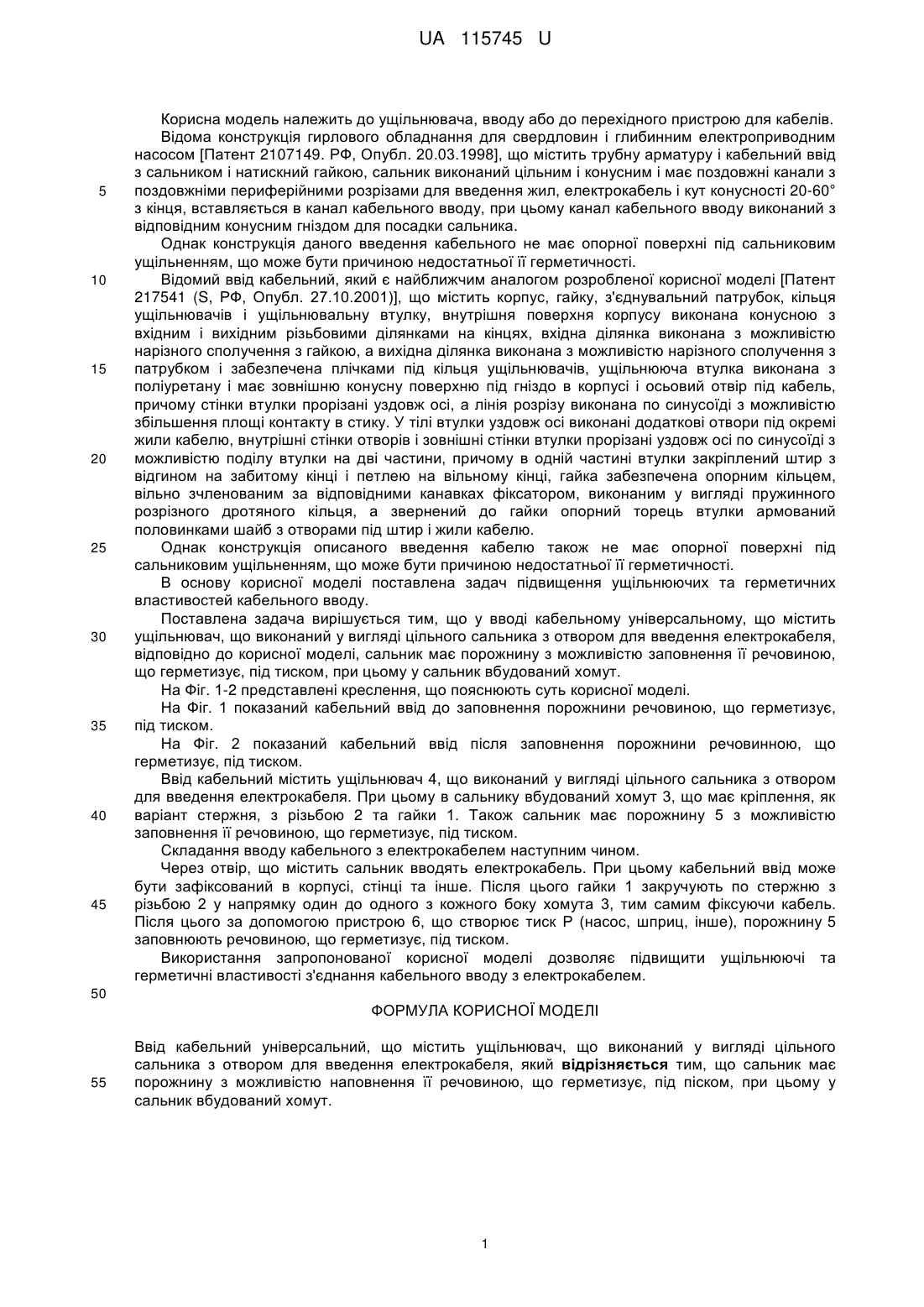

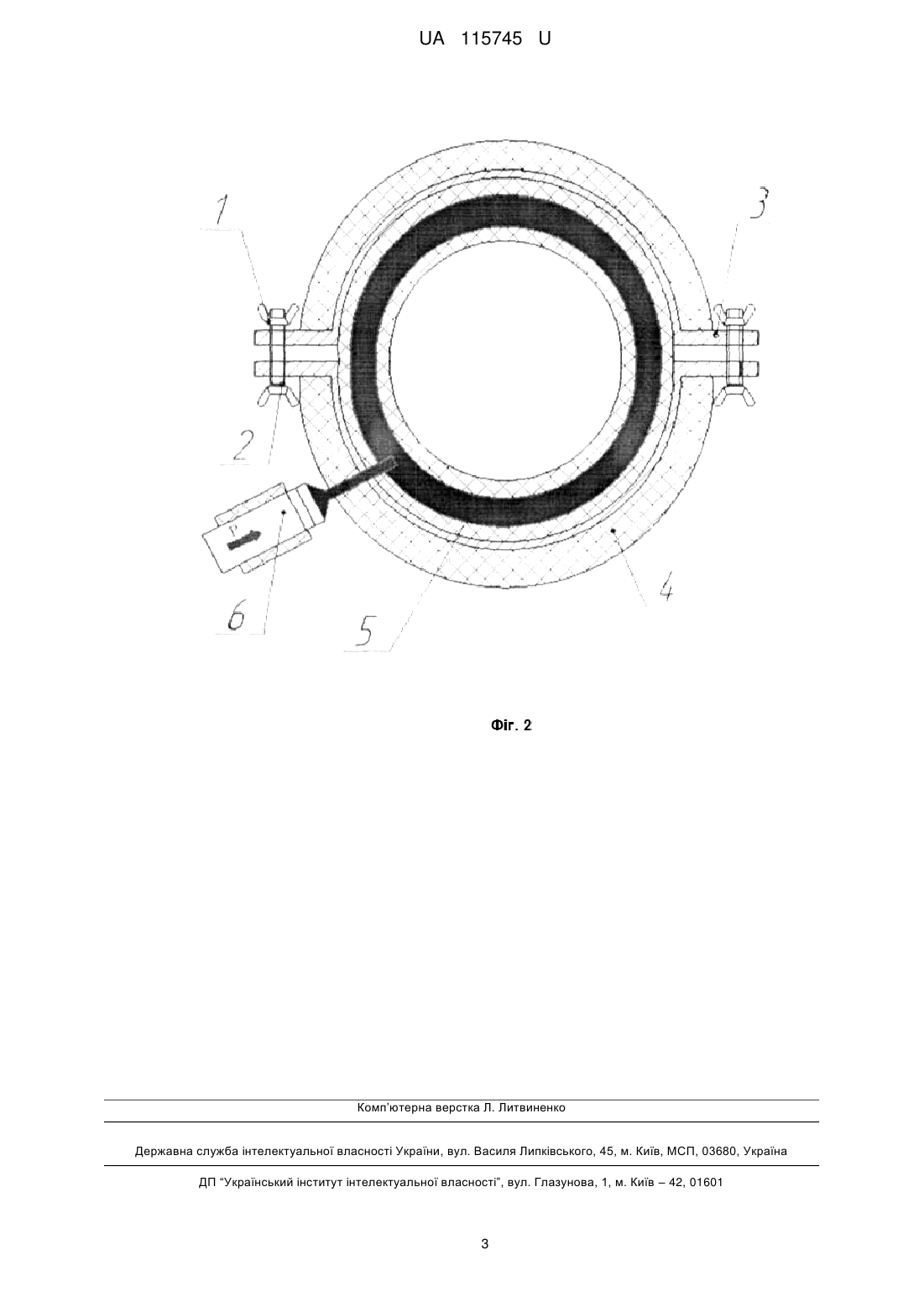

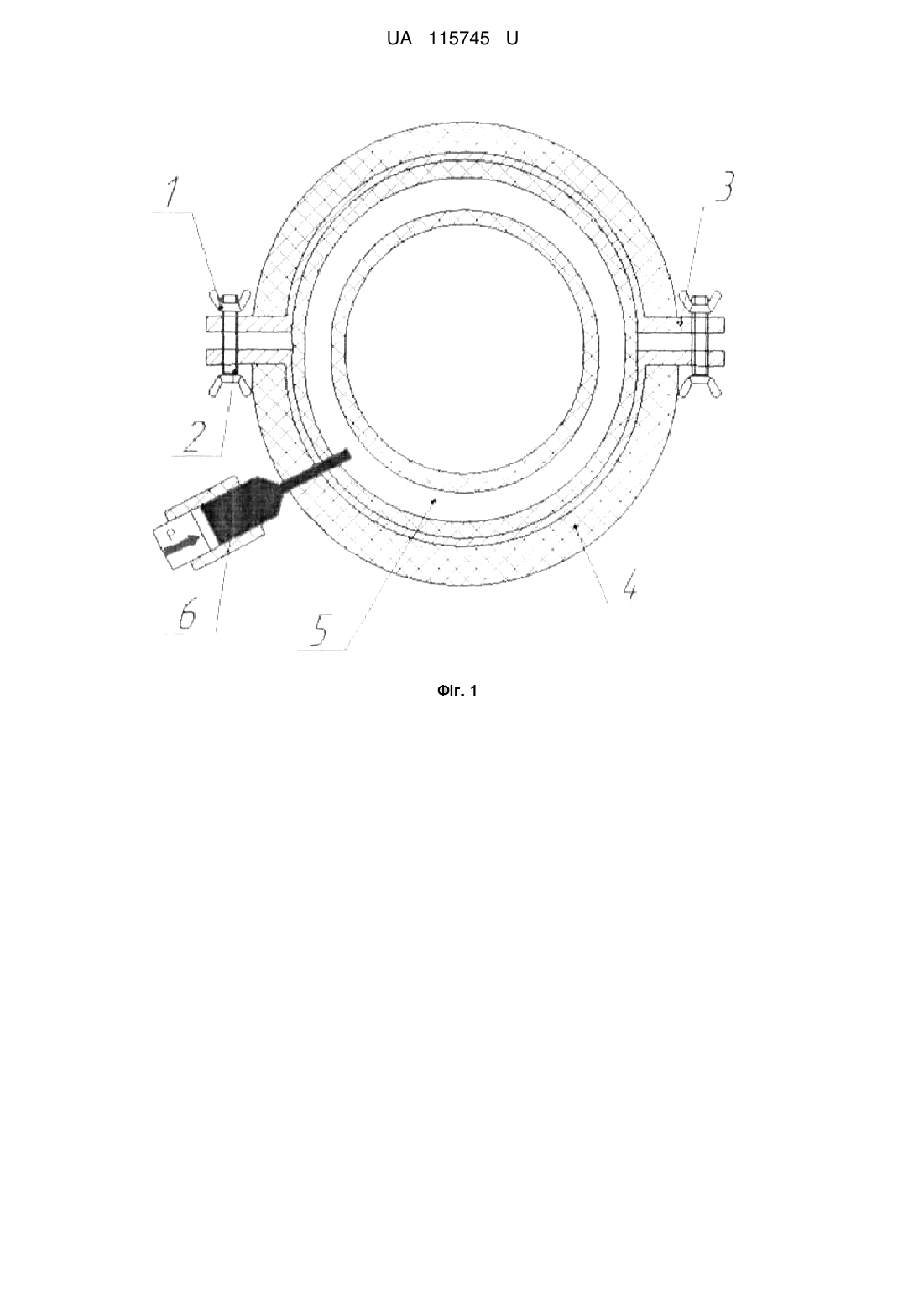

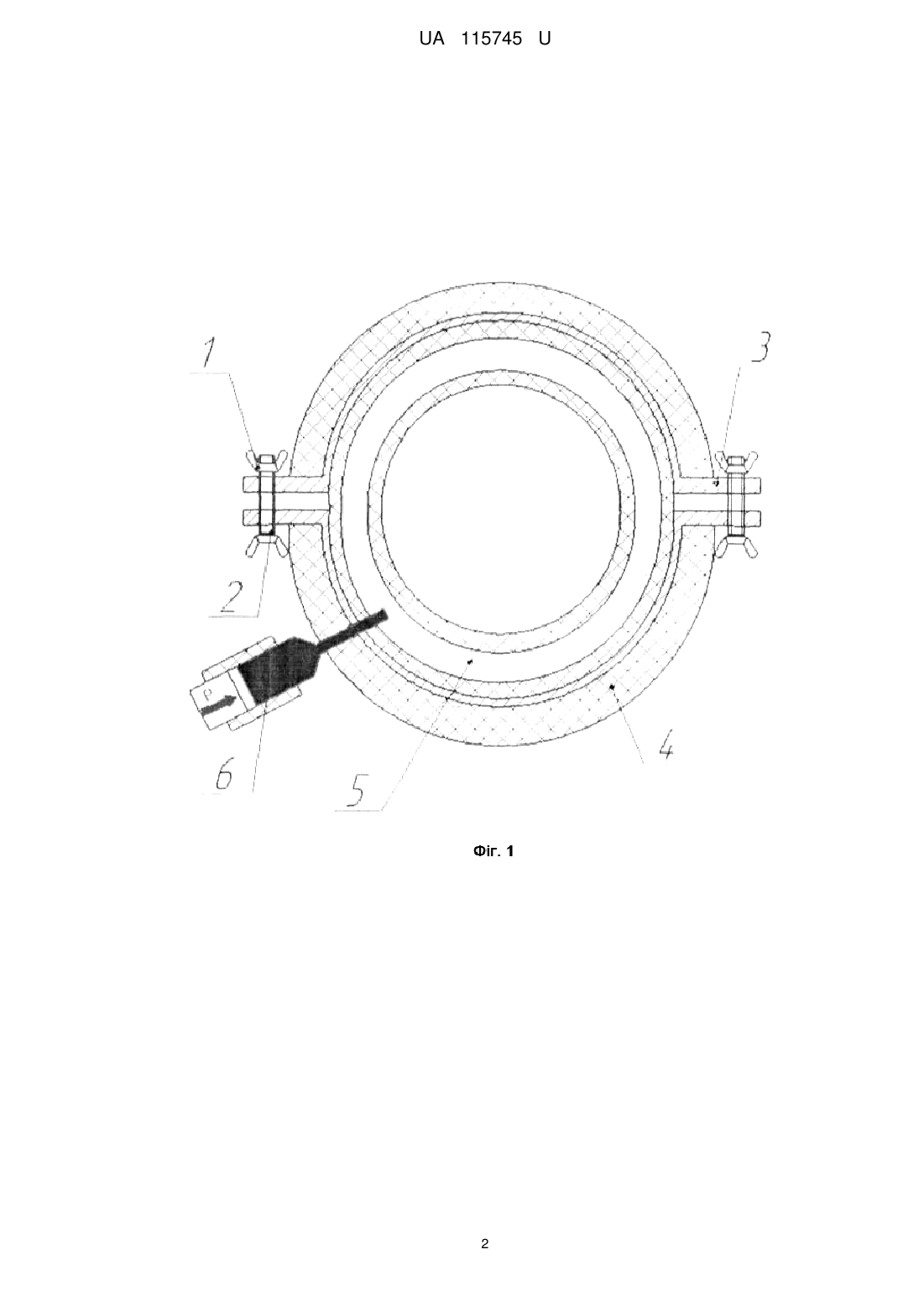

Реферат: Ввід кабельний універсальний містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля. Сальник має порожнину з можливістю наповнення її речовиною, що герметизує, під піском. При цьому у сальник вбудований хомут. UA 115745 U (54) ВВІД КАБЕЛЬНИЙ УНІВЕРСАЛЬНИЙ UA 115745 U UA 115745 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ущільнювача, вводу або до перехідного пристрою для кабелів. Відома конструкція гирлового обладнання для свердловин і глибинним електроприводним насосом [Патент 2107149. РФ, Опубл. 20.03.1998], що містить трубну арматуру і кабельний ввід з сальником і натискний гайкою, сальник виконаний цільним і конусним і має поздовжні канали з поздовжніми периферійними розрізами для введення жил, електрокабель і кут конусності 20-60° з кінця, вставляється в канал кабельного вводу, при цьому канал кабельного вводу виконаний з відповідним конусним гніздом для посадки сальника. Однак конструкція даного введення кабельного не має опорної поверхні під сальниковим ущільненням, що може бути причиною недостатньої її герметичності. Відомий ввід кабельний, який є найближчим аналогом розробленої корисної моделі [Патент 217541 (S, РФ, Опубл. 27.10.2001)], що містить корпус, гайку, з'єднувальний патрубок, кільця ущільнювачів і ущільнювальну втулку, внутрішня поверхня корпусу виконана конусною з вхідним і вихідним різьбовими ділянками на кінцях, вхідна ділянка виконана з можливістю нарізного сполучення з гайкою, а вихідна ділянка виконана з можливістю нарізного сполучення з патрубком і забезпечена плічками під кільця ущільнювачів, ущільнююча втулка виконана з поліуретану і має зовнішню конусну поверхню під гніздо в корпусі і осьовий отвір під кабель, причому стінки втулки прорізані уздовж осі, а лінія розрізу виконана по синусоїді з можливістю збільшення площі контакту в стику. У тілі втулки уздовж осі виконані додаткові отвори під окремі жили кабелю, внутрішні стінки отворів і зовнішні стінки втулки прорізані уздовж осі по синусоїді з можливістю поділу втулки на дві частини, причому в одній частині втулки закріплений штир з відгином на забитому кінці і петлею на вільному кінці, гайка забезпечена опорним кільцем, вільно зчленованим за відповідними канавках фіксатором, виконаним у вигляді пружинного розрізного дротяного кільця, а звернений до гайки опорний торець втулки армований половинками шайб з отворами під штир і жили кабелю. Однак конструкція описаного введення кабелю також не має опорної поверхні під сальниковим ущільненням, що може бути причиною недостатньої її герметичності. В основу корисної моделі поставлена задач підвищення ущільнюючих та герметичних властивостей кабельного вводу. Поставлена задача вирішується тим, що у вводі кабельному універсальному, що містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля, відповідно до корисної моделі, сальник має порожнину з можливістю заповнення її речовиною, що герметизує, під тиском, при цьому у сальник вбудований хомут. На Фіг. 1-2 представлені креслення, що пояснюють суть корисної моделі. На Фіг. 1 показаний кабельний ввід до заповнення порожнини речовиною, що герметизує, під тиском. На Фіг. 2 показаний кабельний ввід після заповнення порожнини речовинною, що герметизує, під тиском. Ввід кабельний містить ущільнювач 4, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля. При цьому в сальнику вбудований хомут 3, що має кріплення, як варіант стержня, з різьбою 2 та гайки 1. Також сальник має порожнину 5 з можливістю заповнення її речовиною, що герметизує, під тиском. Складання вводу кабельного з електрокабелем наступним чином. Через отвір, що містить сальник вводять електрокабель. При цьому кабельний ввід може бути зафіксований в корпусі, стінці та інше. Після цього гайки 1 закручують по стержню з різьбою 2 у напрямку один до одного з кожного боку хомута 3, тим самим фіксуючи кабель. Після цього за допомогою пристрою 6, що створює тиск Р (насос, шприц, інше), порожнину 5 заповнюють речовиною, що герметизує, під тиском. Використання запропонованої корисної моделі дозволяє підвищити ущільнюючі та герметичні властивості з'єднання кабельного вводу з електрокабелем. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ввід кабельний універсальний, що містить ущільнювач, що виконаний у вигляді цільного сальника з отвором для введення електрокабеля, який відрізняється тим, що сальник має порожнину з можливістю наповнення її речовиною, що герметизує, під піском, при цьому у сальник вбудований хомут. 1 UA 115745 U 2 UA 115745 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
