Спосіб підривання свердловинних зарядів під водонепроникним укриттям

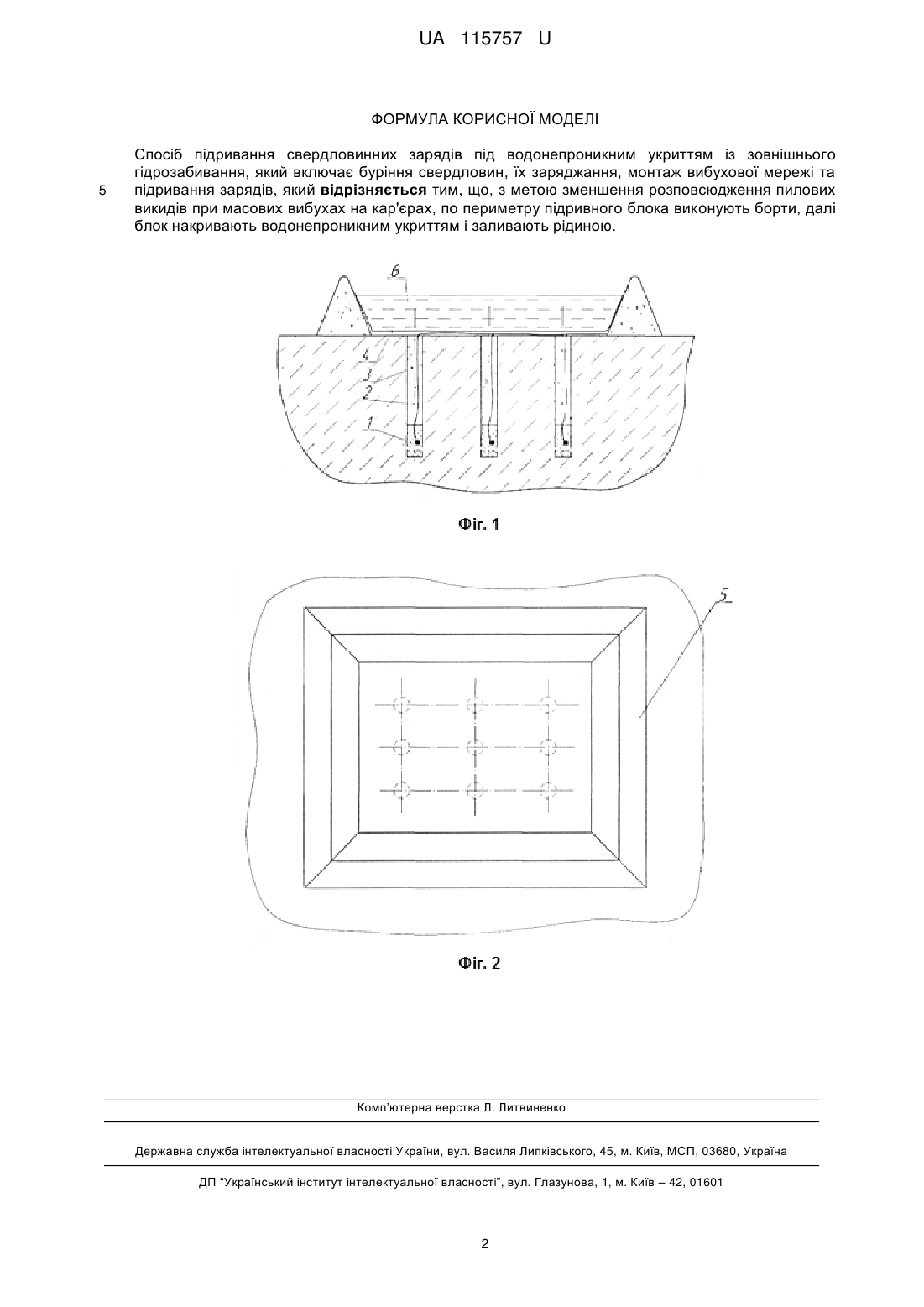

Реферат: Спосіб підривання свердловинних зарядів під водонепроникним укриттям із зовнішнього гідрозабивання включає буріння свердловин, їх заряджання, монтаж вибухової мережі та підривання зарядів. При масових вибухах на кар'єрах, по периметру підривного блока виконують борти. Далі блок накривають водонепроникним укриттям і заливають рідиною. UA 115757 U (54) СПОСІБ ПІДРИВАННЯ СВЕРДЛОВИННИХ ЗАРЯДІВ ПІД ВОДОНЕПРОНИКНИМ УКРИТТЯМ UA 115757 U UA 115757 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, зокрема до розробки гірських порід, зі зменшеним розповсюдженням утворюваного дрібнодисперсного пилу в навколишнє середовище в результаті ведення вибухових робіт на кар'єрах. Відомі укриття місць вибуху для зниження розповсюдження викидів при вибуховому дробленні різних конструкцій, які встановлюються над горизонтальною поверхнею, що підривається, а також засипка підривної поверхні автомобільними шинами навалом в декілька шарів (Інструкція по виробництву вибухових робіт із захисними покриттями. М.: ІДПЕС, 1987, 36 с.). Основними їх недоліками є мала площа, що захищається, і низький ефект захисту від пилових викидів. Також існує укриття місць вибуху зношеними автомобільними шинами, яке виконують у вигляді одношарової мати за рахунок з'єднання їх між собою. Мату закріплюють на поверхні уступу за допомогою канатів або ланцюгів за анкери. Шини з'єднують між собою за допомогою хомутів з металевої смуги, закріплених на діаметрально протилежних частинах шин і оснащених з'єднувальними елементами (Патент РФ № 2314490, МПК F42D 5/05, опубл. 10.01.2008). Недоліком даної конструкції є великий розліт дрібних шматків підірваної гірничої маси, а також неможливість запобігання поширенню в атмосферу пилових частинок, що негативно впливає на екологію навколишнього середовища. Найбільш близьким по суті вирішуваної задачі є спосіб ведення вибухових робіт під укриттям із зовнішнього гідрозабивання, який полягає у тому, що поліетиленові ємкості з рідиною розміщують впритул одна до одної у декілька шарів (Патент України №109831, МПК F42D 1/08, опубл. 12.09.2016). Недоліком даного способу є трудоємність, великі витрати часу на заповнення та укладання поліетиленових ємкостей. В основу корисної моделі поставлена задача зниження викидів пилових частинок в атмосферу під час масових вибухів на кар'єрах, а також зменшення трудоємності буровибухових робіт. Поставлена задача вирішується тим, що в способі підривання свердловинних зарядів під укриттям із зовнішнього гідрозабивання, який включає буріння свердловин, їх заряджання, монтаж вибухової мережі та підрив зарядів, згідно з корисною моделлю, з метою зменшення розповсюдження пилових викидів при масових вибухах на кар'єрах, по периметру підривного блока роблять борти, далі блок накривають водонепроникним покриттям і заливають рідиною. Це дозволяє погасити розліт підірваної гірничої маси, зменшити поширення пилогазової хмари, а також не потребує великих допоміжних зусиль під час укладання укриття, зменшується час на підготовчі операції. Суть заявленого способу підривання свердловин під укриттям пояснюється представленими кресленнями (фіг. 1, фіг. 2), де 1 - вибухова речовина (ВР), 2 - детонаційний шнур, 3 - забій, 4 водонепроникне покриття, 5 - борт, 6 - рідина. Спосіб підривання під водонепроникним укриттям проводять наступним чином. Спочатку бурять свердловини по заданій сітці. Після закінчення буріння і видаленні бурового обладнання, по периметру підривного блока роблять борти, які перешкоджатимуть розливанню рідини. Потім у свердловини поміщують заряд ВР, а далі формують забій з забойного матеріалу, використовуючи техніку для перевезення вибухової речовини та забойного матеріалу. Після того, як усі свердловини підривного блока заряджені, вони накриваються водонепроникним покриттям та заливаються рідиною. В якості рідини для ефективного протікання всіх стадій процесу коагуляції пилового аерозолю застосовується система поверхово активні речовини (ПАР) - високомолекулярні сполуки ВМС - вода. Як складові частини такої системи рекомендовані неіоногенні ПАР, високомолекулярні, водонерозчинні, добре емульговані ПАР у воді клейкі речовини. Як встановлено, компоненти суміші необхідно брати в співвідношенні 1: 5 (ПАР:ВМС), вода - інше. Під час вибуху заряду ВР під впливом ударної хвилі водяна маса, сприймаючи тиск та надаючи опір виштовхуючому впливу, підіймається угору над підривним блоком, створюючи водяну хмару. Потрапляючи в неї частинки пилу зв'язуються за рахунок сил адгезії і міжмолекулярного тяжіння і осідають на землю. Спосіб підривання свердловинних зарядів під укриттям дозволяє зменшити кількість і поширення виділених в атмосферу кар'єра пилових частинок, впливає на екологічний стан на підривному блоці та прилеглій території, підвищує ефективність вибухового руйнування гірських порід, знижує час очікування осадження пилогазової хмари і, отже, скорочує час простою обладнання після проведення вибухових робіт. 60 1 UA 115757 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб підривання свердловинних зарядів під водонепроникним укриттям із зовнішнього гідрозабивання, який включає буріння свердловин, їх заряджання, монтаж вибухової мережі та підривання зарядів, який відрізняється тим, що, з метою зменшення розповсюдження пилових викидів при масових вибухах на кар'єрах, по периметру підривного блока виконують борти, далі блок накривають водонепроникним укриттям і заливають рідиною. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
