Робоче обладнання драглайна

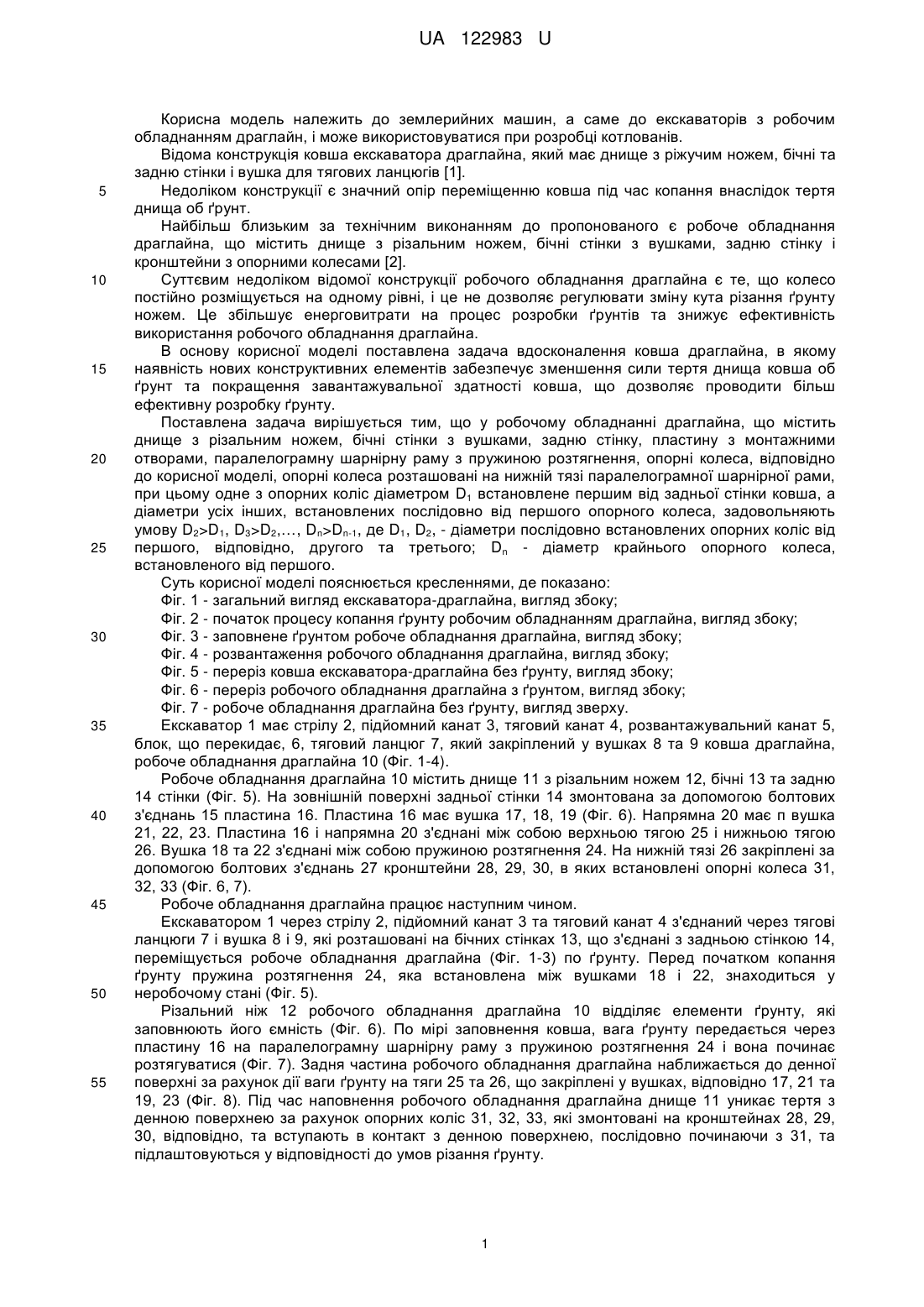

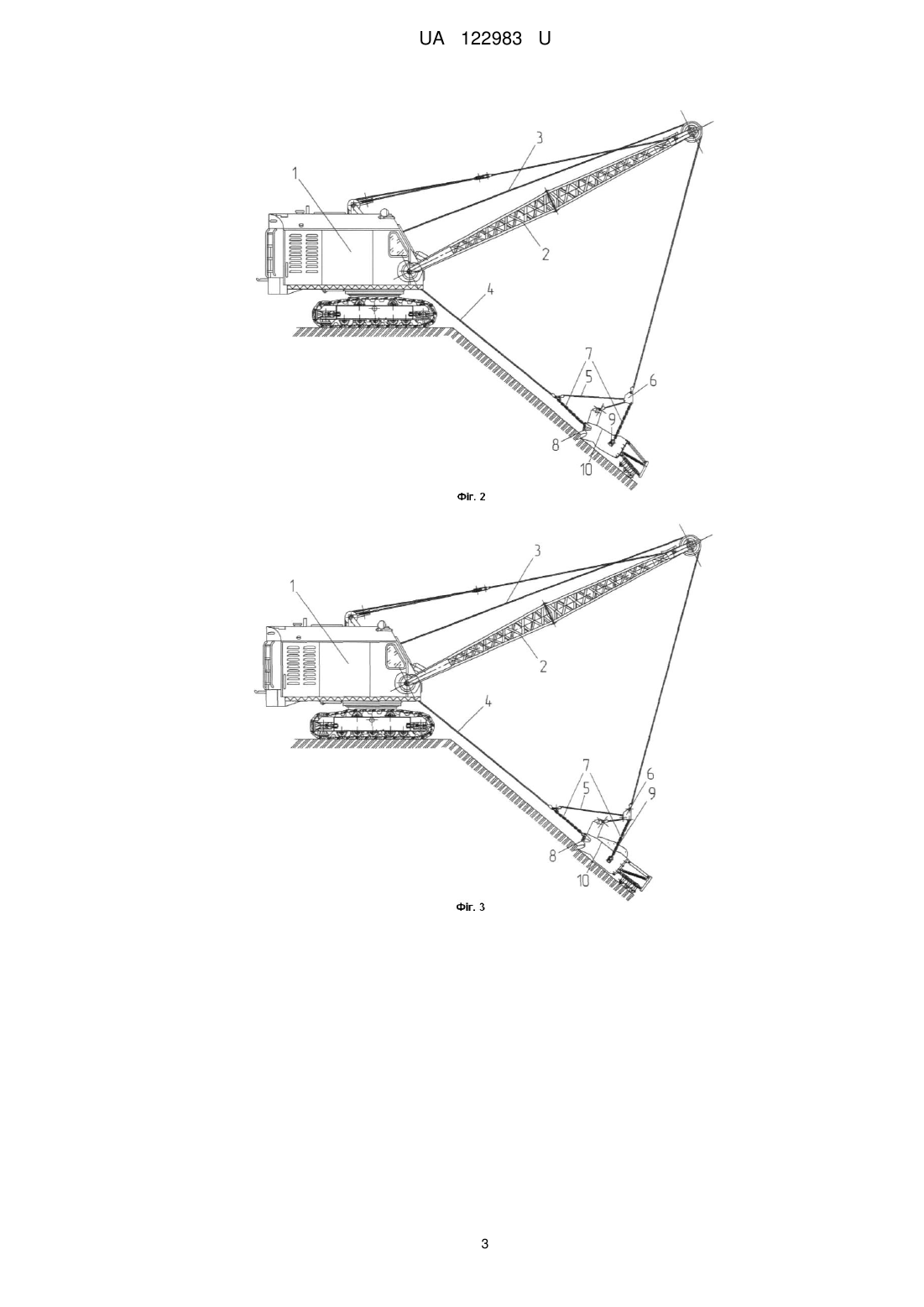

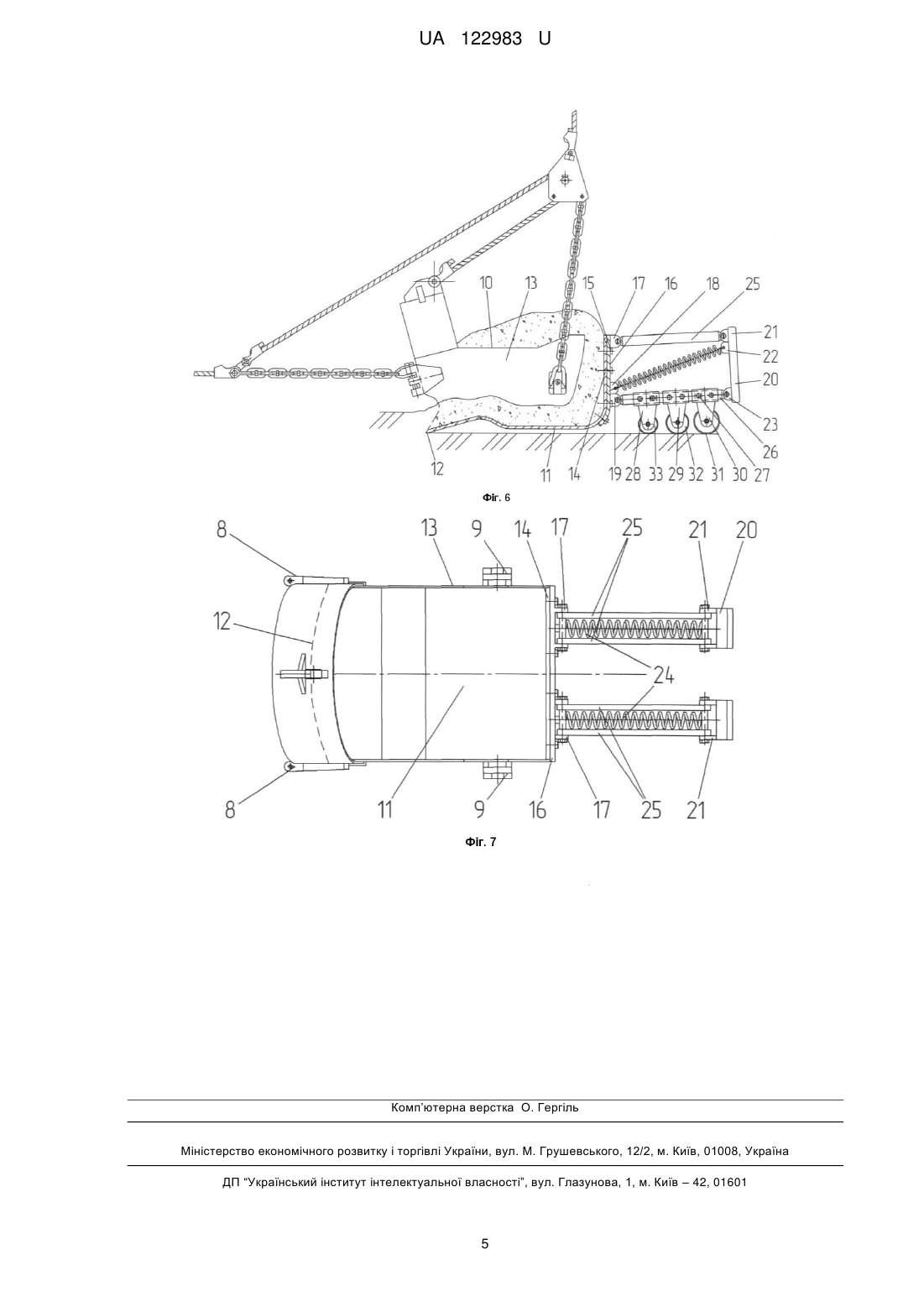

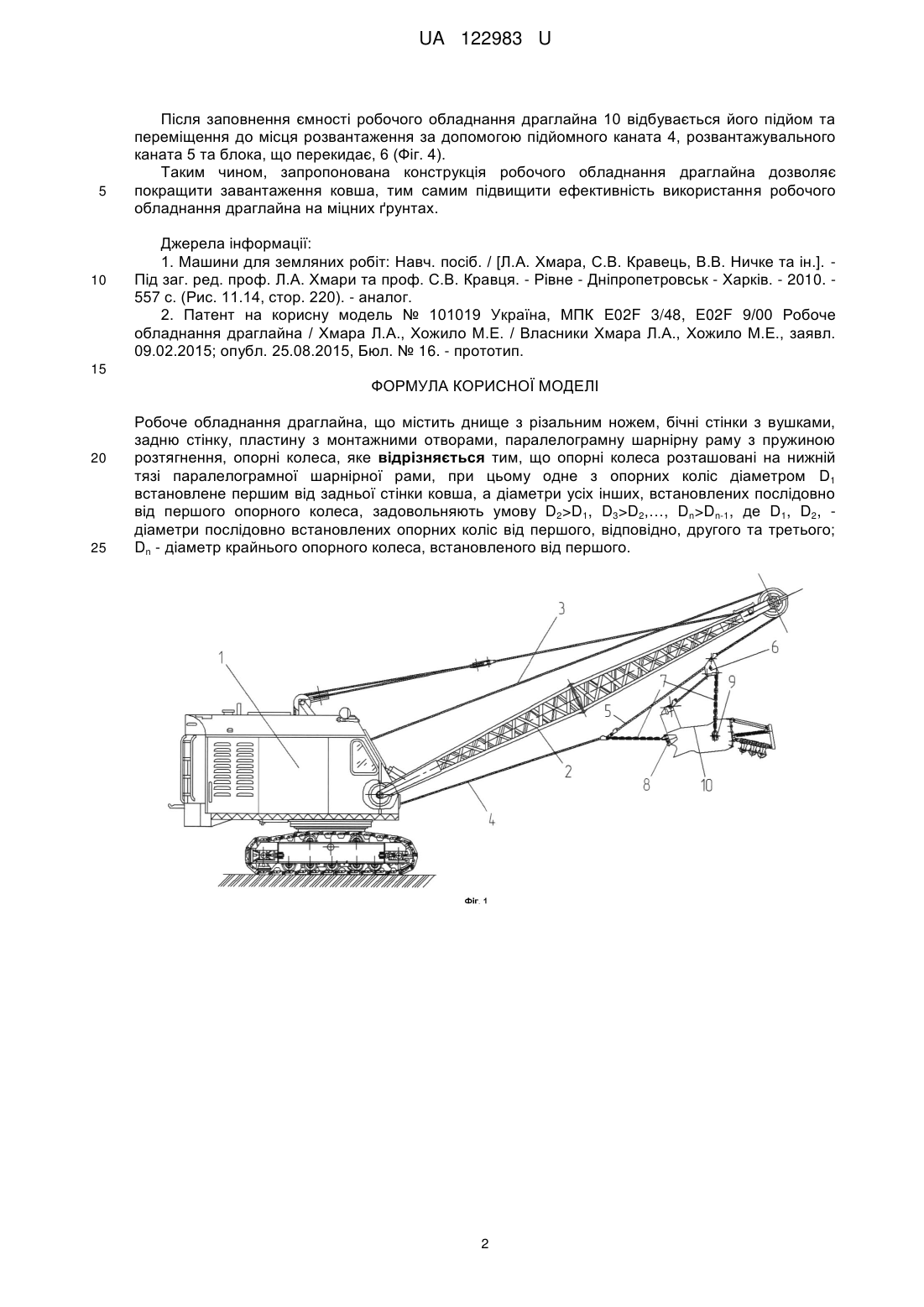

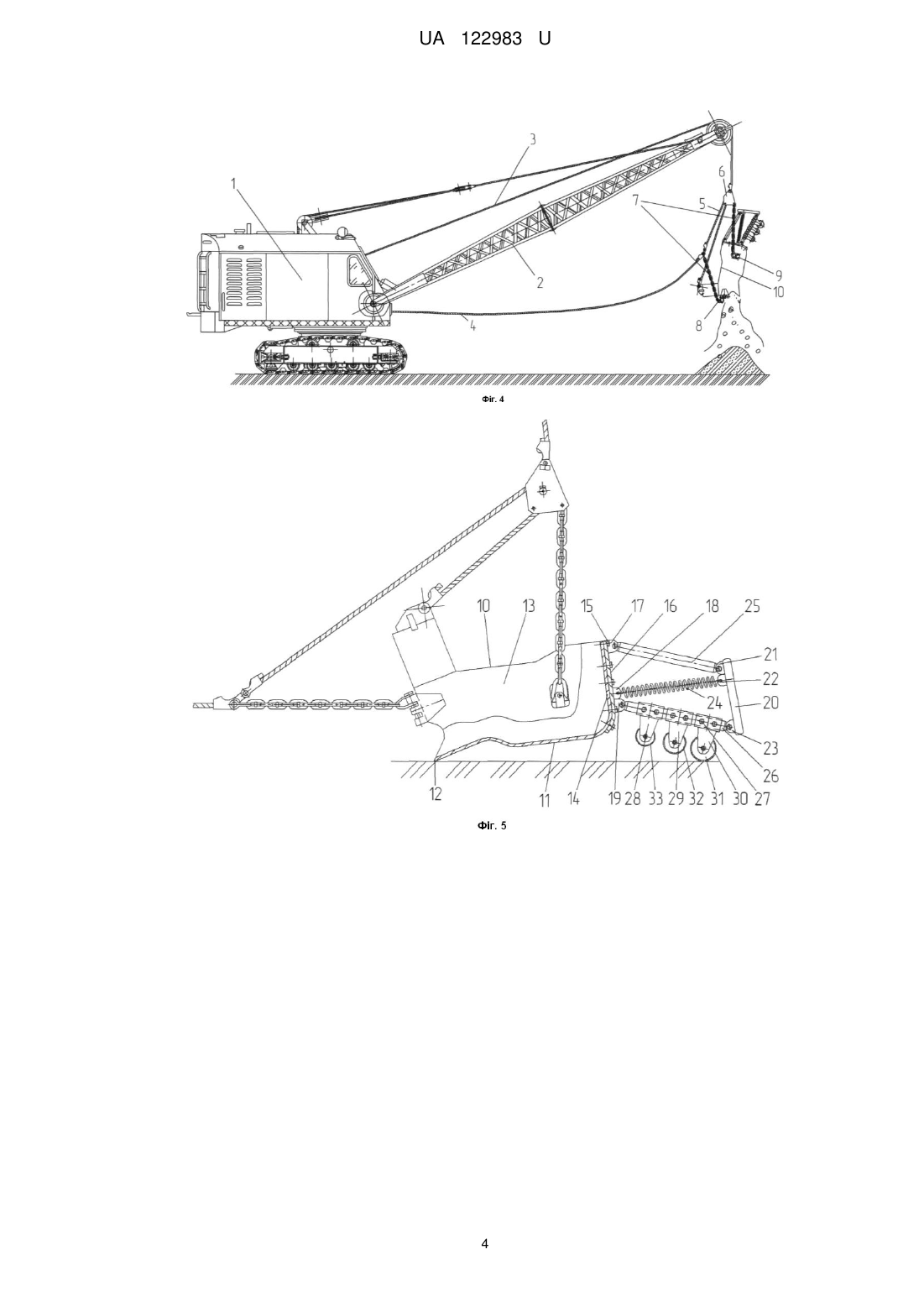

Реферат: Робоче обладнання драглайна містить днище з різальним ножем, бічні стінки з вушками, задню стінку, пластину з монтажними отворами, паралелограмну шарнірну раму з пружиною розтягнення, опорні колеса. При цьому опорні колеса розташовані на нижній тязі паралелограмної шарнірної рами. Одне з опорних коліс діаметром D1 встановлене першим від задньої стінки ковша, а діаметри усіх інших, встановлених послідовно від першого опорного колеса, задовольняють умову D2>D1, D3>D2,…, Dn>Dn-1, де D1, D2, - діаметри послідовно встановлених опорних коліс від першого, відповідно, другого та третього; Dn - діаметр крайнього опорного колеса, встановленого від першого. UA 122983 U (12) UA 122983 U UA 122983 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийних машин, а саме до екскаваторів з робочим обладнанням драглайн, і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку і кронштейни з опорними колесами [2]. Суттєвим недоліком відомої конструкції робочого обладнання драглайна є те, що колесо постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ґрунту ножем. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання робочого обладнання драглайна. В основу корисної моделі поставлена задача вдосконалення ковша драглайна, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша об ґрунт та покращення завантажувальної здатності ковша, що дозволяє проводити більш ефективну розробку ґрунту. Поставлена задача вирішується тим, що у робочому обладнанні драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку, пластину з монтажними отворами, паралелограмну шарнірну раму з пружиною розтягнення, опорні колеса, відповідно до корисної моделі, опорні колеса розташовані на нижній тязі паралелограмної шарнірної рами, при цьому одне з опорних коліс діаметром D1 встановлене першим від задньої стінки ковша, а діаметри усіх інших, встановлених послідовно від першого опорного колеса, задовольняють умову D2>D1, D3>D2,…, Dn>Dn-1, де D1, D2, - діаметри послідовно встановлених опорних коліс від першого, відповідно, другого та третього; Dn - діаметр крайнього опорного колеса, встановленого від першого. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - загальний вигляд екскаватора-драглайна, вигляд збоку; Фіг. 2 - початок процесу копання ґрунту робочим обладнанням драглайна, вигляд збоку; Фіг. 3 - заповнене ґрунтом робоче обладнання драглайна, вигляд збоку; Фіг. 4 - розвантаження робочого обладнання драглайна, вигляд збоку; Фіг. 5 - переріз ковша екскаватора-драглайна без ґрунту, вигляд збоку; Фіг. 6 - переріз робочого обладнання драглайна з ґрунтом, вигляд збоку; Фіг. 7 - робоче обладнання драглайна без ґрунту, вигляд зверху. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, блок, що перекидає, 6, тяговий ланцюг 7, який закріплений у вушках 8 та 9 ковша драглайна, робоче обладнання драглайна 10 (Фіг. 1-4). Робоче обладнання драглайна 10 містить днище 11 з різальним ножем 12, бічні 13 та задню 14 стінки (Фiг. 5). На зовнішній поверхні задньої стінки 14 змонтована за допомогою болтових з'єднань 15 пластина 16. Пластина 16 має вушка 17, 18, 19 (Фіг. 6). Напрямна 20 має п вушка 21, 22, 23. Пластина 16 і напрямна 20 з'єднані між собою верхньою тягою 25 і нижньою тягою 26. Вушка 18 та 22 з'єднані між собою пружиною розтягнення 24. На нижній тязі 26 закріплені за допомогою болтових з'єднань 27 кронштейни 28, 29, 30, в яких встановлені опорні колеса 31, 32, 33 (Фіг. 6, 7). Робоче обладнання драглайна працює наступним чином. Екскаватором 1 через стрілу 2, підйомний канат 3 та тяговий канат 4 з'єднаний через тягові ланцюги 7 і вушка 8 і 9, які розташовані на бічних стінках 13, що з'єднані з задньою стінкою 14, переміщується робоче обладнання драглайна (Фіг. 1-3) по ґрунту. Перед початком копання ґрунту пружина розтягнення 24, яка встановлена між вушками 18 і 22, знаходиться у неробочому стані (Фіг. 5). Різальний ніж 12 робочого обладнання драглайна 10 відділяє елементи ґрунту, які заповнюють його ємність (Фіг. 6). По мірі заповнення ковша, вага ґрунту передається через пластину 16 на паралелограмну шарнірну раму з пружиною розтягнення 24 і вона починає розтягуватися (Фіг. 7). Задня частина робочого обладнання драглайна наближається до денної поверхні за рахунок дії ваги ґрунту на тяги 25 та 26, що закріплені у вушках, відповідно 17, 21 та 19, 23 (Фіг. 8). Під час наповнення робочого обладнання драглайна днище 11 уникає тертя з денною поверхнею за рахунок опорних коліс 31, 32, 33, які змонтовані на кронштейнах 28, 29, 30, відповідно, та вступають в контакт з денною поверхнею, послідовно починаючи з 31, та підлаштовуються у відповідності до умов різання ґрунту. 1 UA 122983 U 5 10 Після заповнення ємності робочого обладнання драглайна 10 відбувається його підйом та переміщення до місця розвантаження за допомогою підйомного каната 4, розвантажувального каната 5 та блока, що перекидає, 6 (Фіг. 4). Таким чином, запропонована конструкція робочого обладнання драглайна дозволяє покращити завантаження ковша, тим самим підвищити ефективність використання робочого обладнання драглайна на міцних ґрунтах. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220). - аналог. 2. Патент на корисну модель № 101019 Україна, МПК E02F 3/48, E02F 9/00 Робоче обладнання драглайна / Хмара Л.А., Хожило М.Е. / Власники Хмара Л.А., Хожило М.Е., заявл. 09.02.2015; опубл. 25.08.2015, Бюл. № 16. - прототип. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку, пластину з монтажними отворами, паралелограмну шарнірну раму з пружиною розтягнення, опорні колеса, яке відрізняється тим, що опорні колеса розташовані на нижній тязі паралелограмної шарнірної рами, при цьому одне з опорних коліс діаметром D1 встановлене першим від задньої стінки ковша, а діаметри усіх інших, встановлених послідовно від першого опорного колеса, задовольняють умову D2>D1, D3>D2,…, Dn>Dn-1, де D1, D2, діаметри послідовно встановлених опорних коліс від першого, відповідно, другого та третього; Dn - діаметр крайнього опорного колеса, встановленого від першого. 2 UA 122983 U 3 UA 122983 U 4 UA 122983 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
