Протяжка для обробки переривчастих отворів

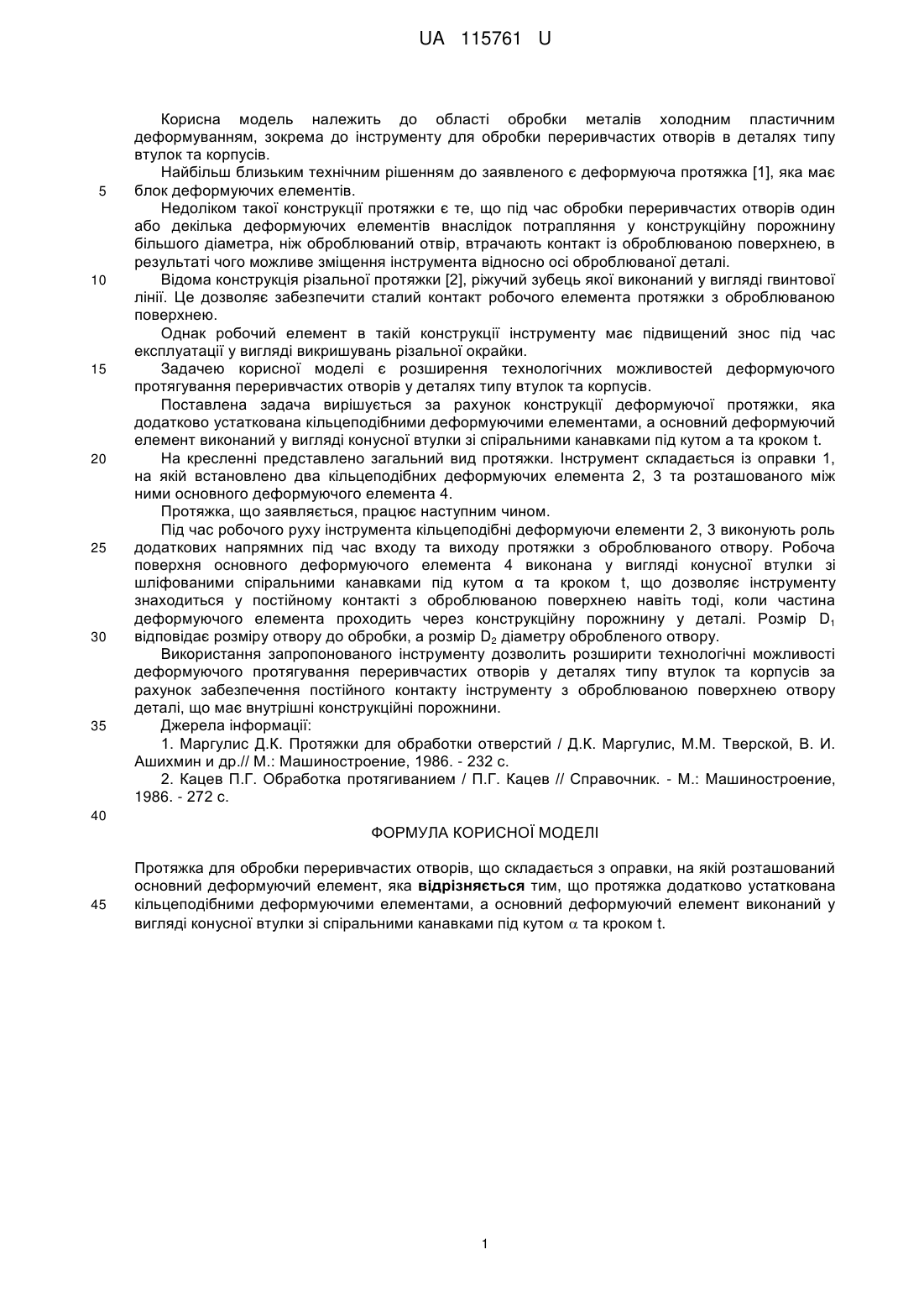

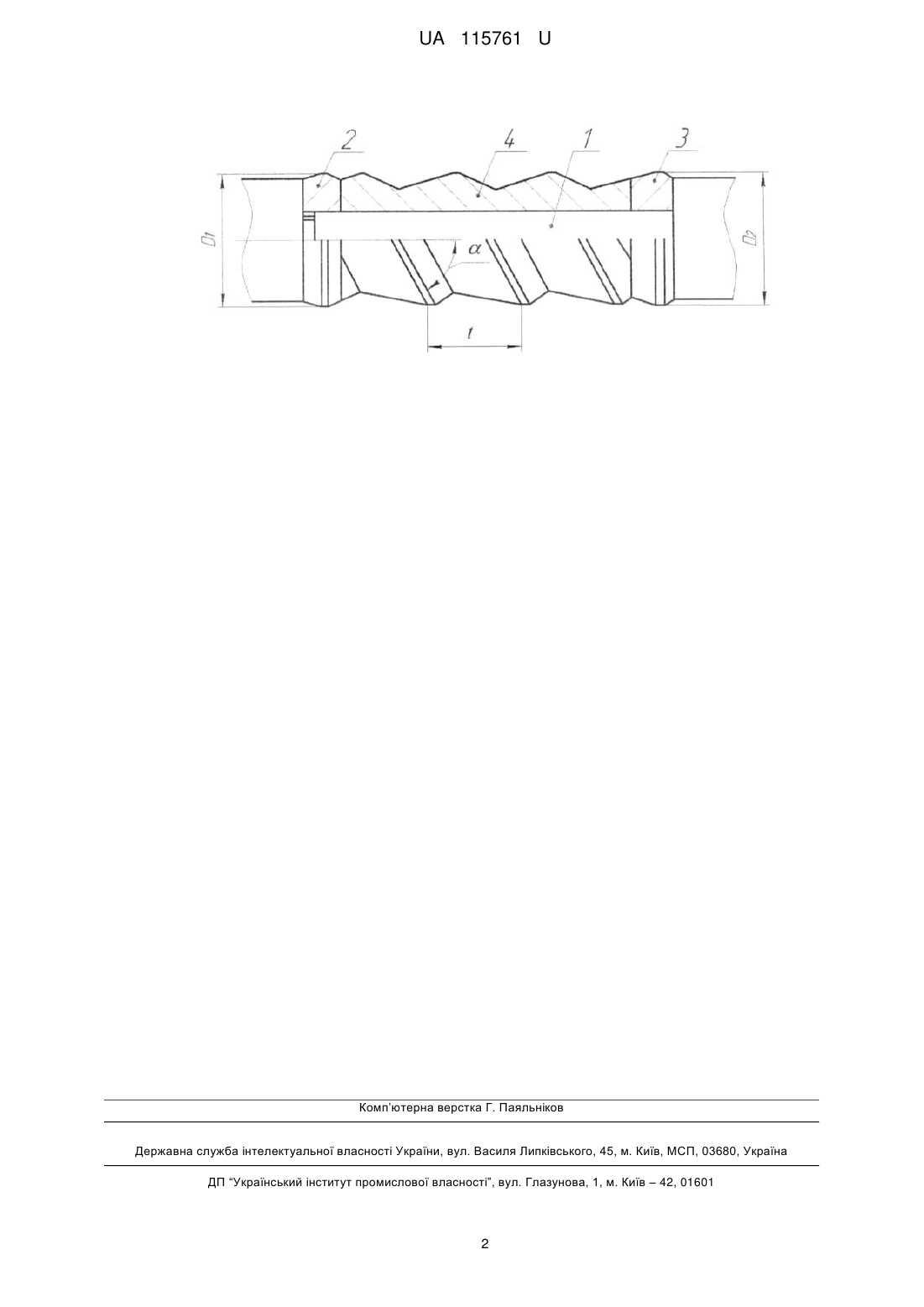

Реферат: Протяжка для обробки переривчастих отворів складається з оправки, на якій розташований основний деформуючий елемент. Протяжка додатково устаткована кільцеподібними деформуючими елементами. Основний деформуючий елемент виконаний у вигляді конусної втулки зі спіральними канавками під кутом  та кроком t. UA 115761 U (54) ПРОТЯЖКА ДЛЯ ОБРОБКИ ПЕРЕРИВЧАСТИХ ОТВОРІВ UA 115761 U UA 115761 U 5 10 15 20 25 30 35 Корисна модель належить до області обробки металів холодним пластичним деформуванням, зокрема до інструменту для обробки переривчастих отворів в деталях типу втулок та корпусів. Найбільш близьким технічним рішенням до заявленого є деформуюча протяжка [1], яка має блок деформуючих елементів. Недоліком такої конструкції протяжки є те, що під час обробки переривчастих отворів один або декілька деформуючих елементів внаслідок потрапляння у конструкційну порожнину більшого діаметра, ніж оброблюваний отвір, втрачають контакт із оброблюваною поверхнею, в результаті чого можливе зміщення інструмента відносно осі оброблюваної деталі. Відома конструкція різальної протяжки [2], ріжучий зубець якої виконаний у вигляді гвинтової лінії. Це дозволяє забезпечити сталий контакт робочого елемента протяжки з оброблюваною поверхнею. Однак робочий елемент в такій конструкції інструменту має підвищений знос під час експлуатації у вигляді викришувань різальної окрайки. Задачею корисної моделі є розширення технологічних можливостей деформуючого протягування переривчастих отворів у деталях типу втулок та корпусів. Поставлена задача вирішується за рахунок конструкції деформуючої протяжки, яка додатково устаткована кільцеподібними деформуючими елементами, а основний деформуючий елемент виконаний у вигляді конусної втулки зі спіральними канавками під кутом а та кроком t. На кресленні представлено загальний вид протяжки. Інструмент складається із оправки 1, на якій встановлено два кільцеподібних деформуючих елемента 2, 3 та розташованого між ними основного деформуючого елемента 4. Протяжка, що заявляється, працює наступним чином. Під час робочого руху інструмента кільцеподібні деформуючи елементи 2, 3 виконують роль додаткових напрямних під час входу та виходу протяжки з оброблюваного отвору. Робоча поверхня основного деформуючого елемента 4 виконана у вигляді конусної втулки зі шліфованими спіральними канавками під кутом α та кроком t, що дозволяє інструменту знаходиться у постійному контакті з оброблюваною поверхнею навіть тоді, коли частина деформуючого елемента проходить через конструкційну порожнину у деталі. Розмір D1 відповідає розміру отвору до обробки, а розмір D2 діаметру обробленого отвору. Використання запропонованого інструменту дозволить розширити технологічні можливості деформуючого протягування переривчастих отворів у деталях типу втулок та корпусів за рахунок забезпечення постійного контакту інструменту з оброблюваною поверхнею отвору деталі, що має внутрішні конструкційні порожнини. Джерела інформації: 1. Маргулис Д.К. Протяжки для обработки отверстий / Д.К. Маргулис, М.М. Тверской, В. И. Ашихмин и др.// М.: Машиностроение, 1986. - 232 с. 2. Кацев П.Г. Обработка протягиванием / П.Г. Кацев // Справочник. - М.: Машиностроение, 1986. - 272 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Протяжка для обробки переривчастих отворів, що складається з оправки, на якій розташований основний деформуючий елемент, яка відрізняється тим, що протяжка додатково устаткована кільцеподібними деформуючими елементами, а основний деформуючий елемент виконаний у вигляді конусної втулки зі спіральними канавками під кутом  та кроком t. 1 UA 115761 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
