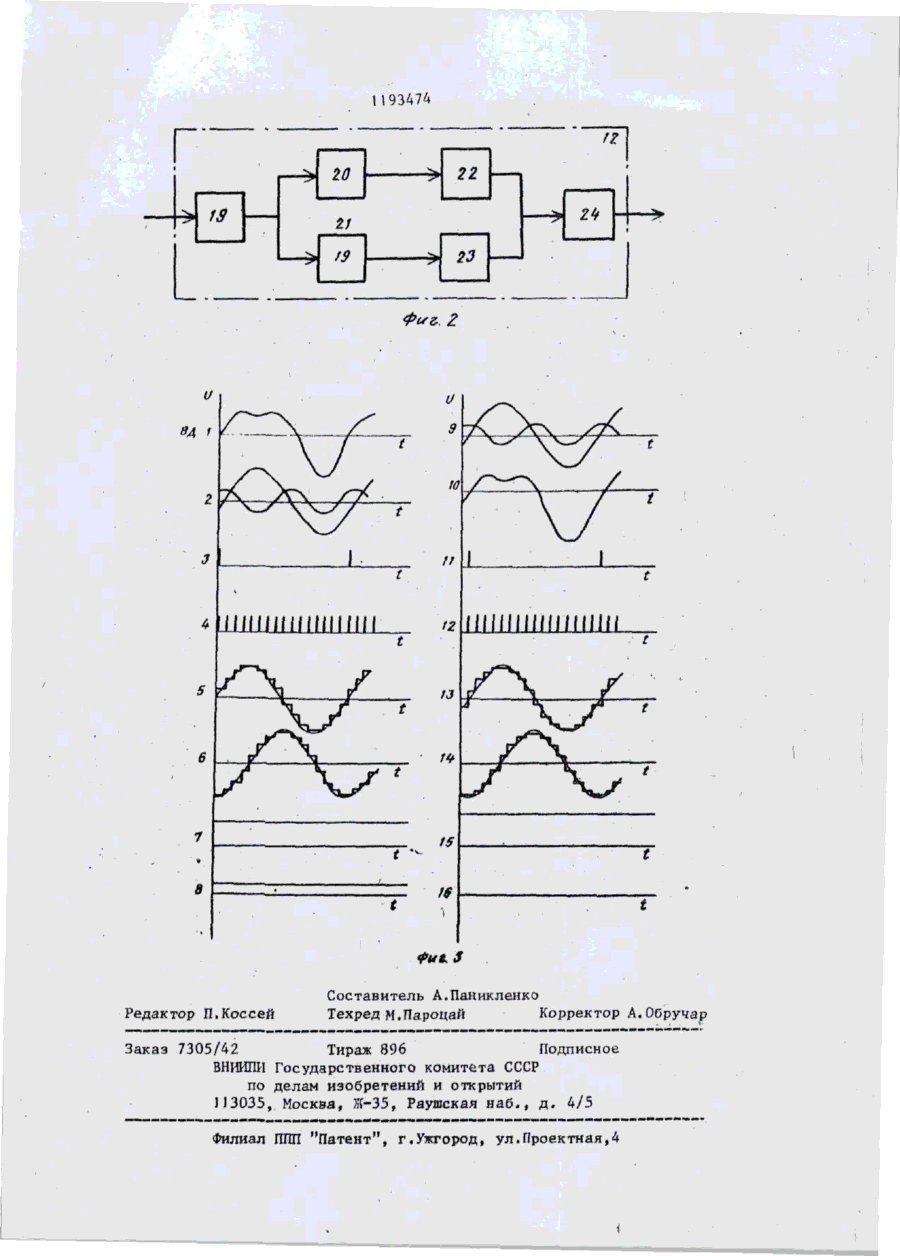

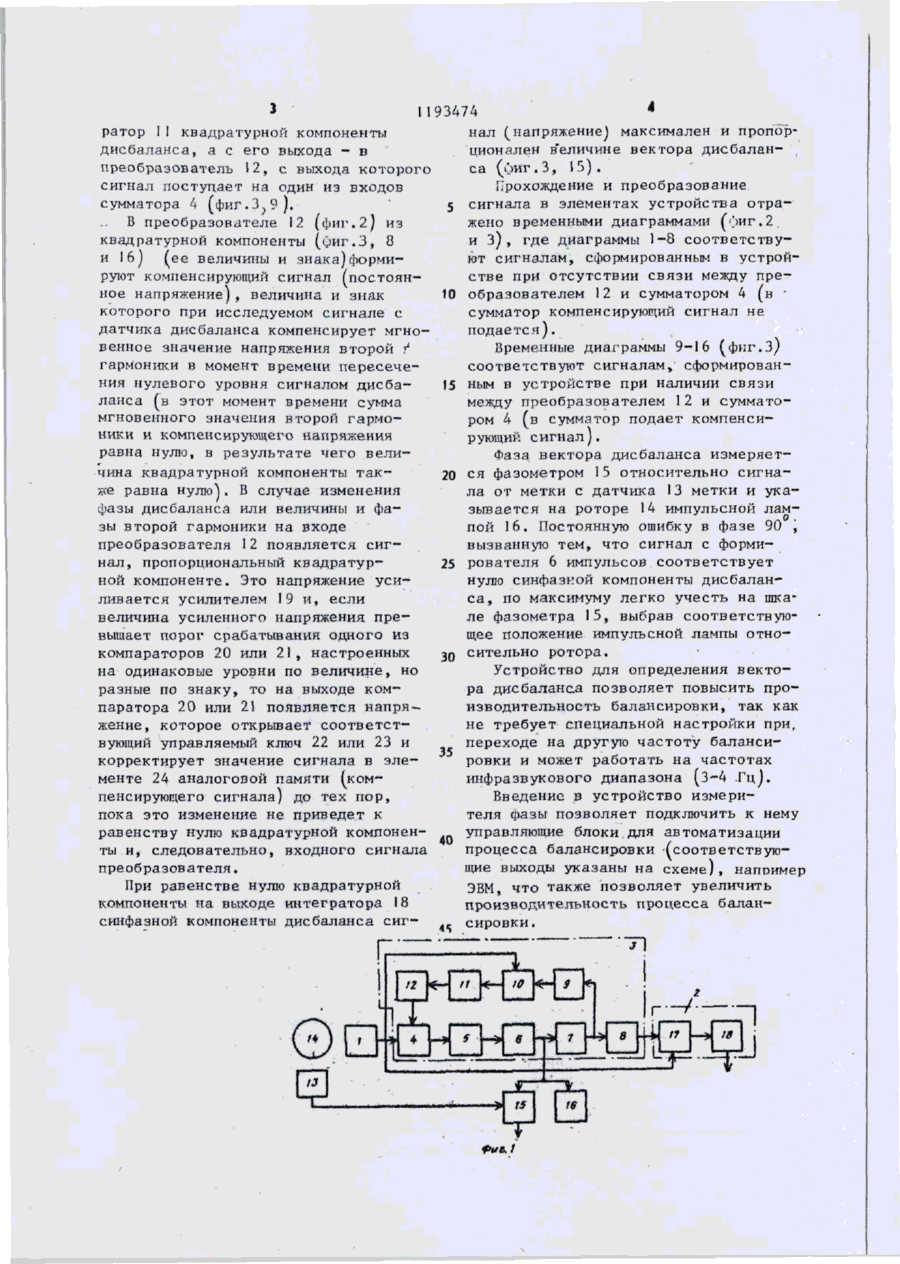

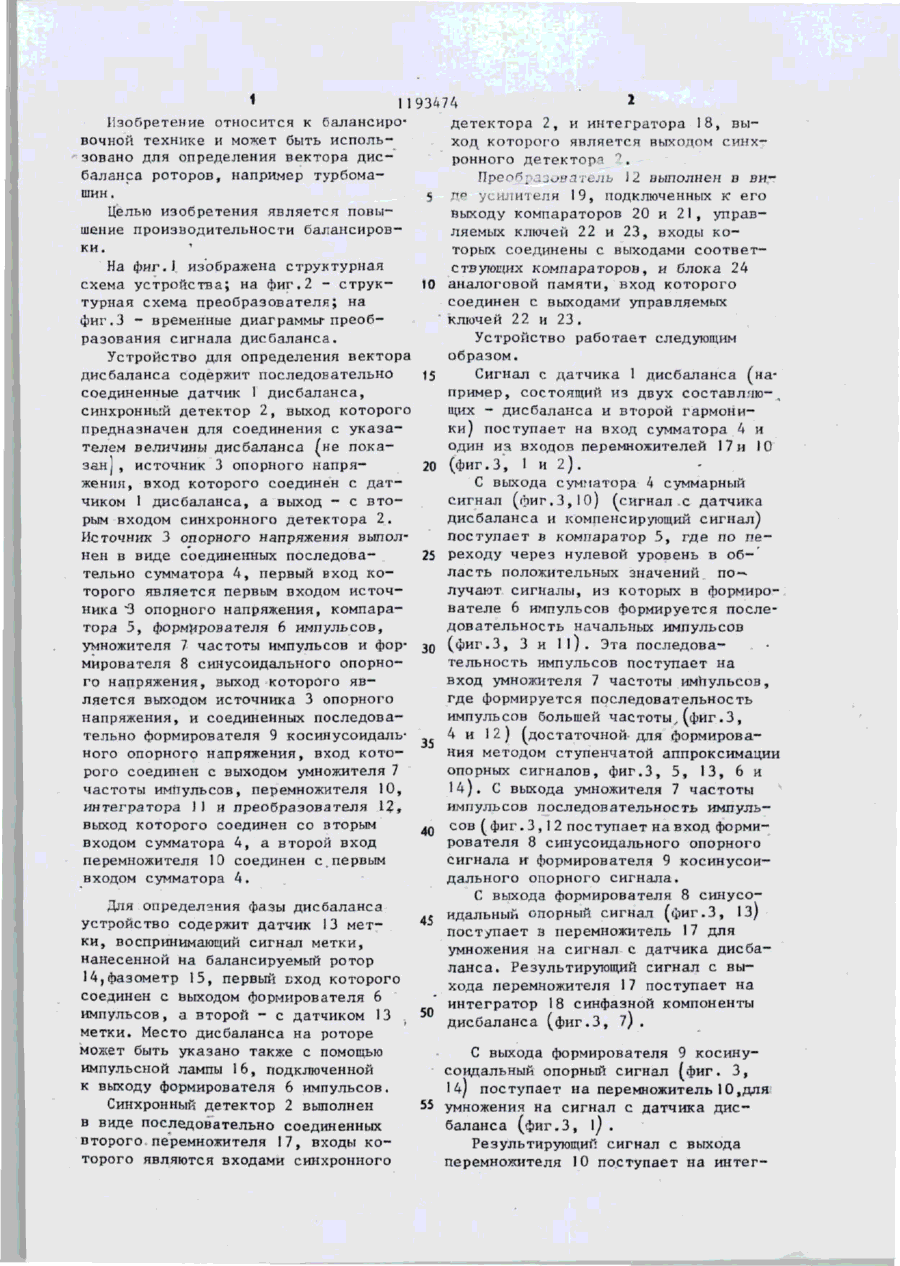

(57) 1. Устройство для определения вектора дисбаланса, содержавшее последовательно соединенные датчик дисбаланса, синхронный детектор, выход которого предназначен для соединения с указателем величины дисбаланса, источник опорного напряжения, вход которого соединен с датчиком дисбаланса, и импульсную лампу, предназначенную для указания места дисбаланса на роторе, отличающееся тем, что, с целью повышения производительности балансировки, источник опорного напряжения выполнен в виде соединенных последовательно сумматора, первый вход которого является входом источника опорного напряжения компаратора, формирователя импульсов, умножителя частоты импульсов и формирователя синусоидального опорного напряжения, выход которого является выходом источника опорного напряжения и соединен с вторым входом синхронного детектора, и соединенных последовательно формирователя косинусоидального опорного напряжения, вход которого соединен с выходом умножителя частоты импульсов, перемножителя, интегратора и преобразователя, выход которого соединен с вторым входом сумматора, а второй вход перемножителя соединен с первым входом сумматора, импульсная лампа соединена с выходом формирователя импульсов.

2. Устройство по п. 1, отличающееся тем, что, с целью повышения удобства работы, оно снабжено датчиком метки и фазометром, первый вход которого соединен с выходом формирователя импульсов, а второй вход -с датчиком метки.
