Пристрій для вимірювання лінійних розмірів зубів пилки

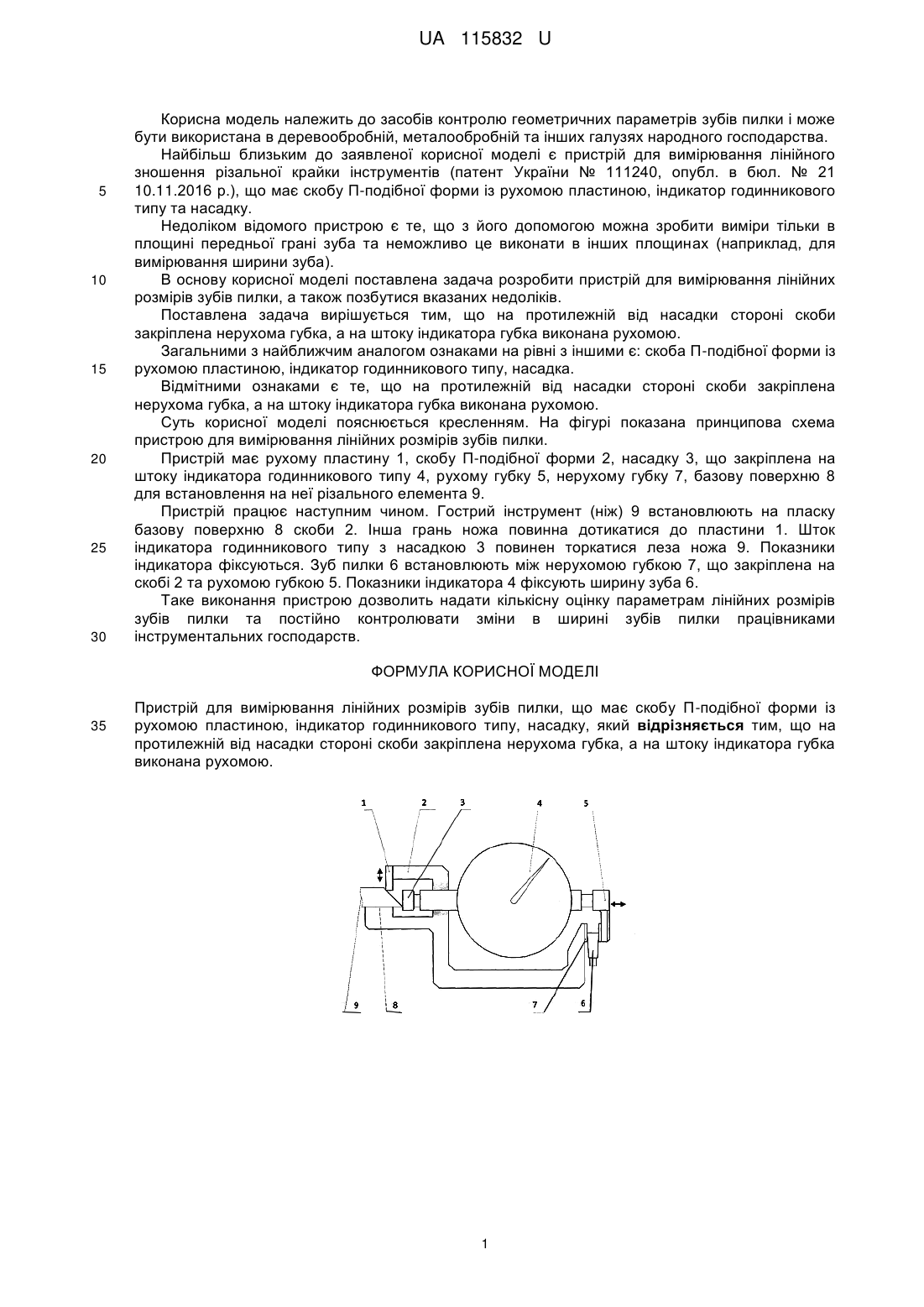

Реферат: Пристрій для вимірювання лінійних розмірів зубів пилки містить скобу П-подібної форми із рухомою пластиною, індикатор годинникового типу, насадку. При цьому на протилежній від насадки стороні скоби закріплена нерухома губка, а на штоку індикатора губка виконана рухомою. UA 115832 U (12) UA 115832 U UA 115832 U 5 10 15 20 25 30 Корисна модель належить до засобів контролю геометричних параметрів зубів пилки і може бути використана в деревообробній, металообробній та інших галузях народного господарства. Найбільш близьким до заявленої корисної моделі є пристрій для вимірювання лінійного зношення різальної крайки інструментів (патент України № 111240, опубл. в бюл. № 21 10.11.2016 p.), що має скобу П-подібної форми із рухомою пластиною, індикатор годинникового типу та насадку. Недоліком відомого пристрою є те, що з його допомогою можна зробити виміри тільки в площині передньої грані зуба та неможливо це виконати в інших площинах (наприклад, для вимірювання ширини зуба). В основу корисної моделі поставлена задача розробити пристрій для вимірювання лінійних розмірів зубів пилки, а також позбутися вказаних недоліків. Поставлена задача вирішується тим, що на протилежній від насадки стороні скоби закріплена нерухома губка, а на штоку індикатора губка виконана рухомою. Загальними з найближчим аналогом ознаками на рівні з іншими є: скоба П-подібної форми із рухомою пластиною, індикатор годинникового типу, насадка. Відмітними ознаками є те, що на протилежній від насадки стороні скоби закріплена нерухома губка, а на штоку індикатора губка виконана рухомою. Суть корисної моделі пояснюється кресленням. На фігурі показана принципова схема пристрою для вимірювання лінійних розмірів зубів пилки. Пристрій має рухому пластину 1, скобу П-подібної форми 2, насадку 3, що закріплена на штоку індикатора годинникового типу 4, рухому губку 5, нерухому губку 7, базову поверхню 8 для встановлення на неї різального елемента 9. Пристрій працює наступним чином. Гострий інструмент (ніж) 9 встановлюють на пласку базову поверхню 8 скоби 2. Інша грань ножа повинна дотикатися до пластини 1. Шток індикатора годинникового типу з насадкою 3 повинен торкатися леза ножа 9. Показники індикатора фіксуються. Зуб пилки 6 встановлюють між нерухомою губкою 7, що закріплена на скобі 2 та рухомою губкою 5. Показники індикатора 4 фіксують ширину зуба 6. Таке виконання пристрою дозволить надати кількісну оцінку параметрам лінійних розмірів зубів пилки та постійно контролювати зміни в ширині зубів пилки працівниками інструментальних господарств. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для вимірювання лінійних розмірів зубів пилки, що має скобу П-подібної форми із рухомою пластиною, індикатор годинникового типу, насадку, який відрізняється тим, що на протилежній від насадки стороні скоби закріплена нерухома губка, а на штоку індикатора губка виконана рухомою. 1 UA 115832 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
