Насадок для пальника

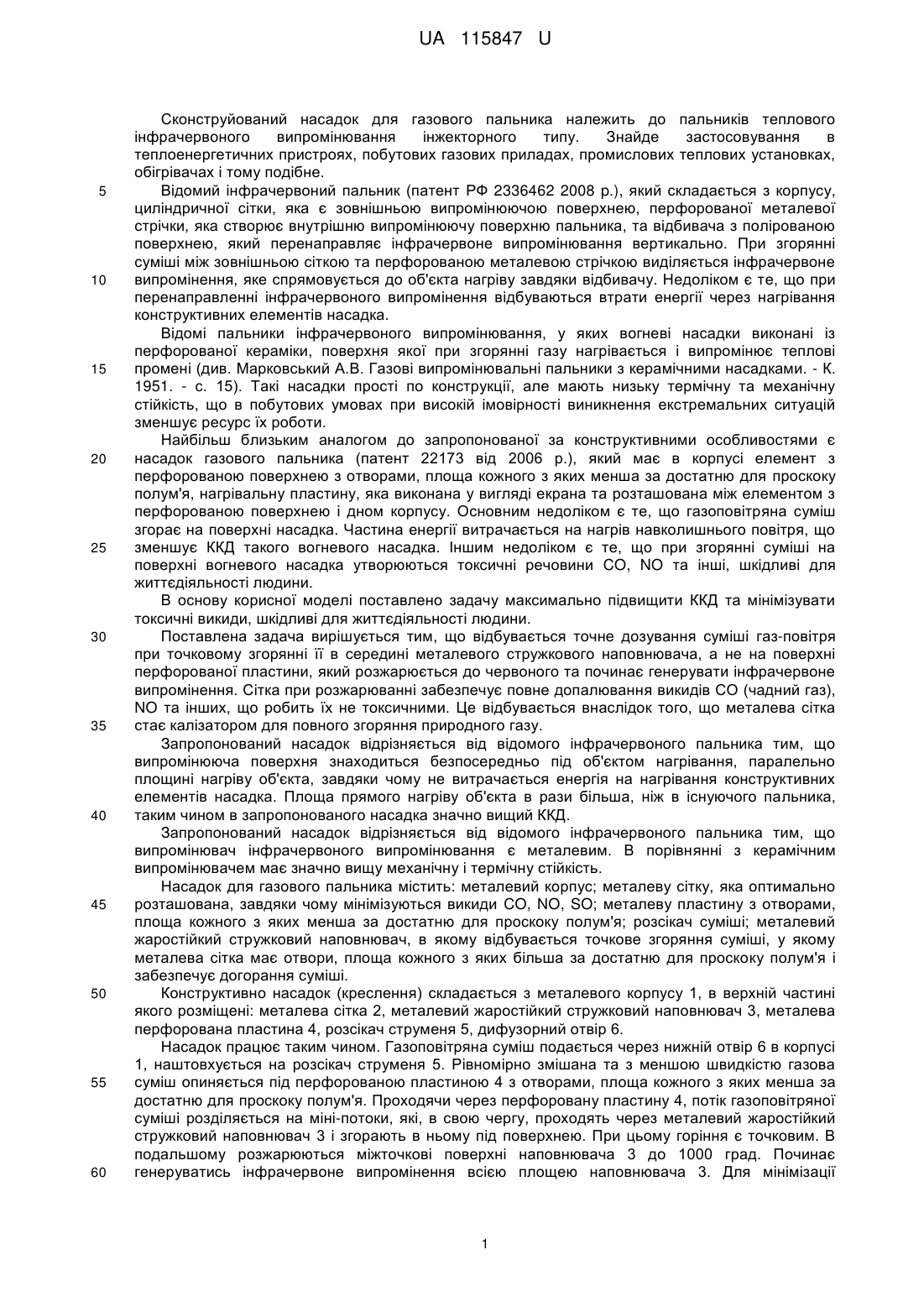

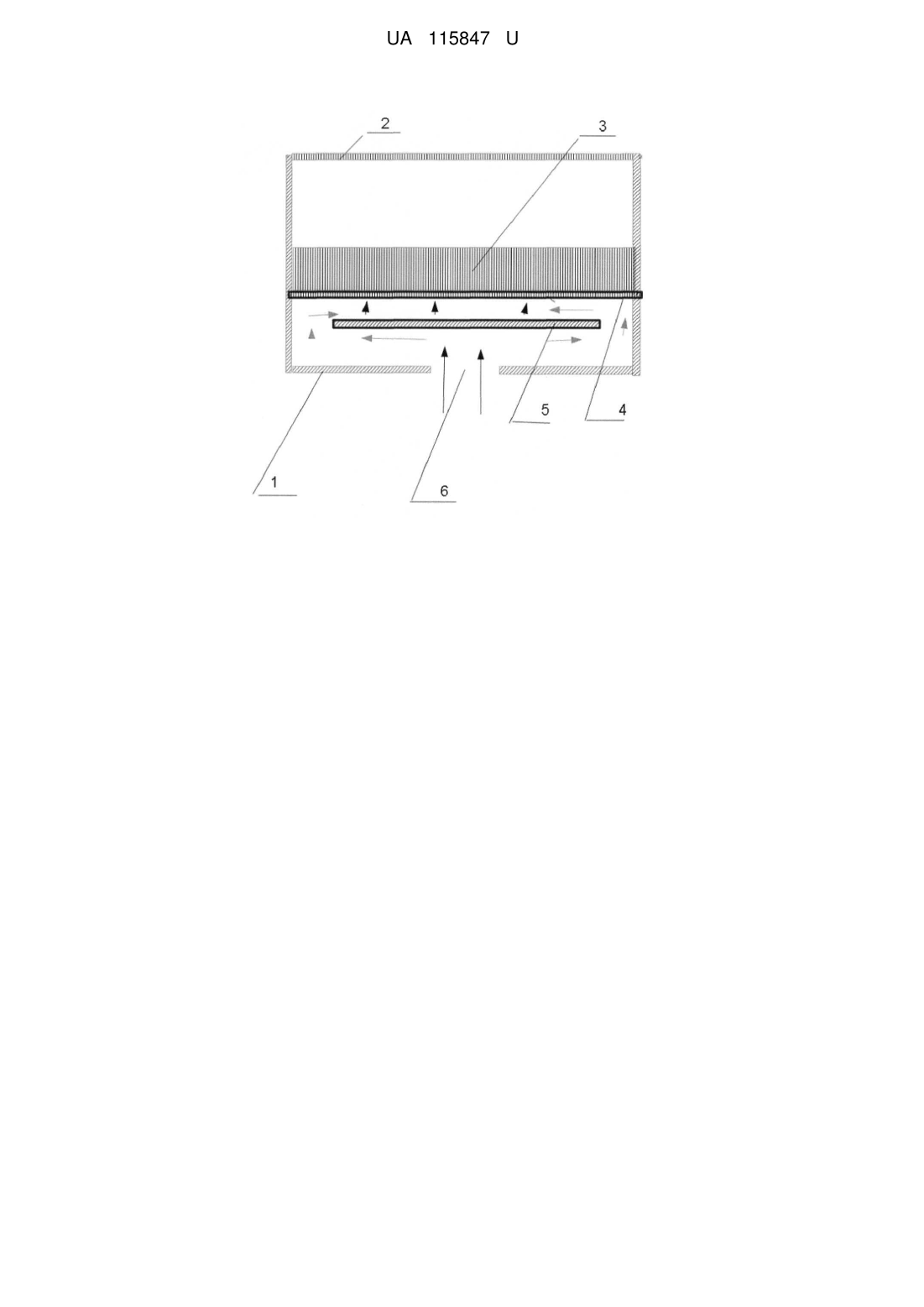

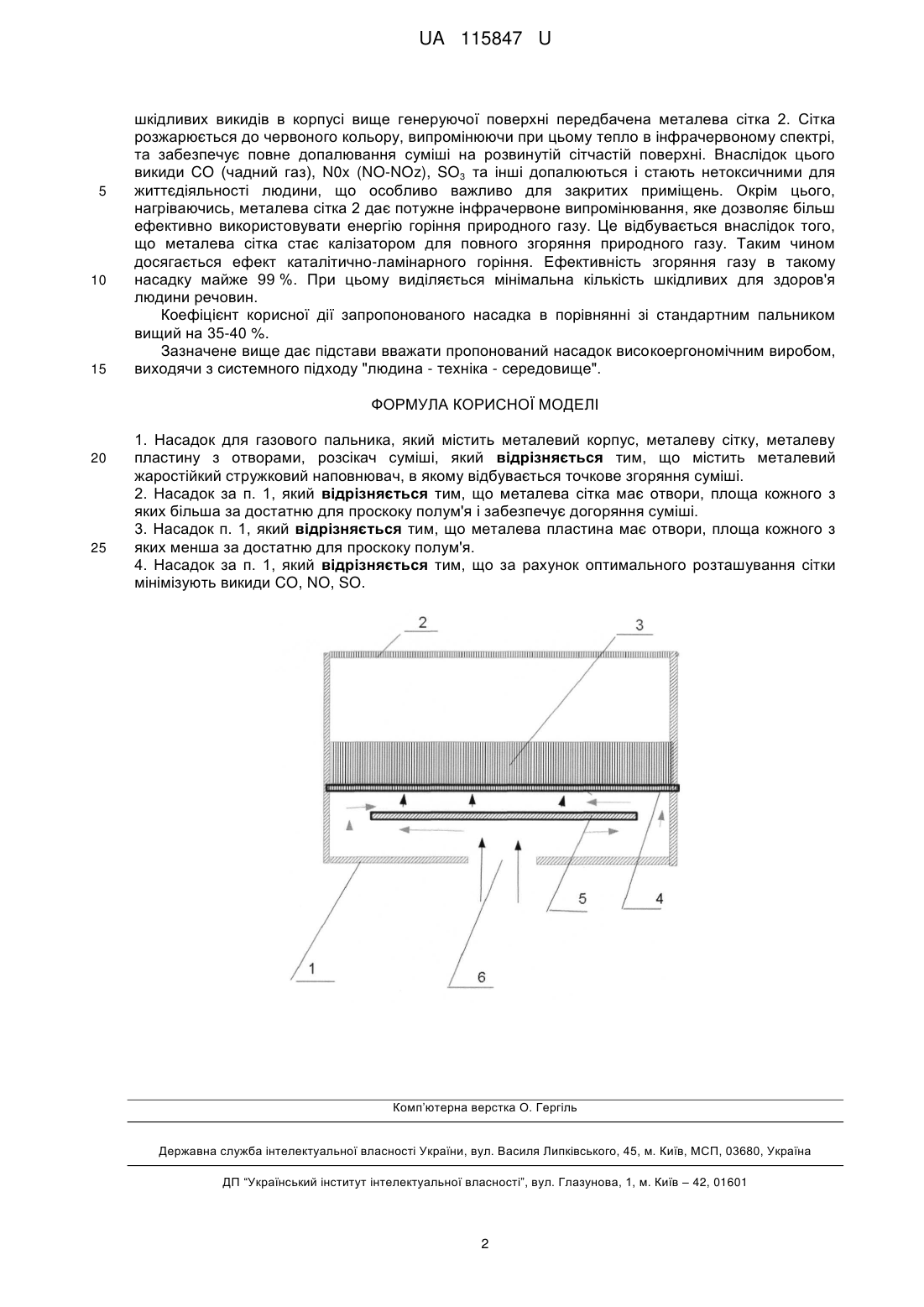

Реферат: Насадок для газового пальника містить металевий корпус, металеву сітку, металеву пластину з отворами, розсікач суміші. Також містить металевий жаростійкий стружковий наповнювач, в якому відбувається точкове згоряння суміші. UA 115847 U (12) UA 115847 U UA 115847 U 5 10 15 20 25 30 35 40 45 50 55 60 Сконструйований насадок для газового пальника належить до пальників теплового інфрачервоного випромінювання інжекторного типу. Знайде застосовування в теплоенергетичних пристроях, побутових газових приладах, промислових теплових установках, обігрівачах і тому подібне. Відомий інфрачервоний пальник (патент РФ 2336462 2008 p.), який складається з корпусу, циліндричної сітки, яка є зовнішньою випромінюючою поверхнею, перфорованої металевої стрічки, яка створює внутрішню випромінюючу поверхню пальника, та відбивача з полірованою поверхнею, який перенаправляє інфрачервоне випромінювання вертикально. При згорянні суміші між зовнішньою сіткою та перфорованою металевою стрічкою виділяється інфрачервоне випромінення, яке спрямовується до об'єкта нагріву завдяки відбивачу. Недоліком є те, що при перенаправленні інфрачервоного випромінення відбуваються втрати енергії через нагрівання конструктивних елементів насадка. Відомі пальники інфрачервоного випромінювання, у яких вогневі насадки виконані із перфорованої кераміки, поверхня якої при згорянні газу нагрівається і випромінює теплові промені (див. Марковський А.В. Газові випромінювальні пальники з керамічними насадками. - К. 1951. - с. 15). Такі насадки прості по конструкції, але мають низьку термічну та механічну стійкість, що в побутових умовах при високій імовірності виникнення екстремальних ситуацій зменшує ресурс їх роботи. Найбільш близьким аналогом до запропонованої за конструктивними особливостями є насадок газового пальника (патент 22173 від 2006 р.), який має в корпусі елемент з перфорованою поверхнею з отворами, площа кожного з яких менша за достатню для проскоку полум'я, нагрівальну пластину, яка виконана у вигляді екрана та розташована між елементом з перфорованою поверхнею і дном корпусу. Основним недоліком є те, що газоповітряна суміш згорає на поверхні насадка. Частина енергії витрачається на нагрів навколишнього повітря, що зменшує ККД такого вогневого насадка. Іншим недоліком є те, що при згорянні суміші на поверхні вогневого насадка утворюються токсичні речовини CO, NO та інші, шкідливі для життєдіяльності людини. В основу корисної моделі поставлено задачу максимально підвищити ККД та мінімізувати токсичні викиди, шкідливі для життєдіяльності людини. Поставлена задача вирішується тим, що відбувається точне дозування суміші газ-повітря при точковому згорянні її в середині металевого стружкового наповнювача, а не на поверхні перфорованої пластини, який розжарюється до червоного та починає генерувати інфрачервоне випромінення. Сітка при розжарюванні забезпечує повне допалювання викидів СО (чадний газ), NO та інших, що робить їх не токсичними. Це відбувається внаслідок того, що металева сітка стає калізатором для повного згоряння природного газу. Запропонований насадок відрізняється від відомого інфрачервоного пальника тим, що випромінююча поверхня знаходиться безпосередньо під об'єктом нагрівання, паралельно площині нагріву об'єкта, завдяки чому не витрачається енергія на нагрівання конструктивних елементів насадка. Площа прямого нагріву об'єкта в рази більша, ніж в існуючого пальника, таким чином в запропонованого насадка значно вищий ККД. Запропонований насадок відрізняється від відомого інфрачервоного пальника тим, що випромінювач інфрачервоного випромінювання є металевим. В порівнянні з керамічним випромінювачем має значно вищу механічну і термічну стійкість. Насадок для газового пальника містить: металевий корпус; металеву сітку, яка оптимально розташована, завдяки чому мінімізуються викиди CO, NO, SO; металеву пластину з отворами, площа кожного з яких менша за достатню для проскоку полум'я; розсікач суміші; металевий жаростійкий стружковий наповнювач, в якому відбувається точкове згоряння суміші, у якому металева сітка має отвори, площа кожного з яких більша за достатню для проскоку полум'я і забезпечує догорання суміші. Конструктивно насадок (креслення) складається з металевого корпусу 1, в верхній частині якого розміщені: металева сітка 2, металевий жаростійкий стружковий наповнювач 3, металева перфорована пластина 4, розсікач струменя 5, дифузорний отвір 6. Насадок працює таким чином. Газоповітряна суміш подається через нижній отвір 6 в корпусі 1, наштовхується на розсікач струменя 5. Рівномірно змішана та з меншою швидкістю газова суміш опиняється під перфорованою пластиною 4 з отворами, площа кожного з яких менша за достатню для проскоку полум'я. Проходячи через перфоровану пластину 4, потік газоповітряної суміші розділяється на міні-потоки, які, в свою чергу, проходять через металевий жаростійкий стружковий наповнювач 3 і згорають в ньому під поверхнею. При цьому горіння є точковим. В подальшому розжарюються міжточкові поверхні наповнювача 3 до 1000 град. Починає генеруватись інфрачервоне випромінення всією площею наповнювача 3. Для мінімізації 1 UA 115847 U 5 10 15 шкідливих викидів в корпусі вище генеруючої поверхні передбачена металева сітка 2. Сітка розжарюється до червоного кольору, випромінюючи при цьому тепло в інфрачервоному спектрі, та забезпечує повне допалювання суміші на розвинутій сітчастій поверхні. Внаслідок цього викиди CO (чадний газ), N0x (NO-NOz), SO3 та інші допалюються і стають нетоксичними для життєдіяльності людини, що особливо важливо для закритих приміщень. Окрім цього, нагріваючись, металева сітка 2 дає потужне інфрачервоне випромінювання, яке дозволяє більш ефективно використовувати енергію горіння природного газу. Це відбувається внаслідок того, що металева сітка стає калізатором для повного згоряння природного газу. Таким чином досягається ефект каталітично-ламінарного горіння. Ефективність згоряння газу в такому насадку майже 99 %. При цьому виділяється мінімальна кількість шкідливих для здоров'я людини речовин. Коефіцієнт корисної дії запропонованого насадка в порівнянні зі стандартним пальником вищий на 35-40 %. Зазначене вище дає підстави вважати пропонований насадок високоергономічним виробом, виходячи з системного підходу "людина - техніка - середовище". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Насадок для газового пальника, який містить металевий корпус, металеву сітку, металеву пластину з отворами, розсікач суміші, який відрізняється тим, що містить металевий жаростійкий стружковий наповнювач, в якому відбувається точкове згоряння суміші. 2. Насадок за п. 1, який відрізняється тим, що металева сітка має отвори, площа кожного з яких більша за достатню для проскоку полум'я і забезпечує догоряння суміші. 3. Насадок п. 1, який відрізняється тим, що металева пластина має отвори, площа кожного з яких менша за достатню для проскоку полум'я. 4. Насадок за п. 1, який відрізняється тим, що за рахунок оптимального розташування сітки мінімізують викиди CO, NO, SO. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
