Поршневий компресор багатоциліндровий (його варіанти)

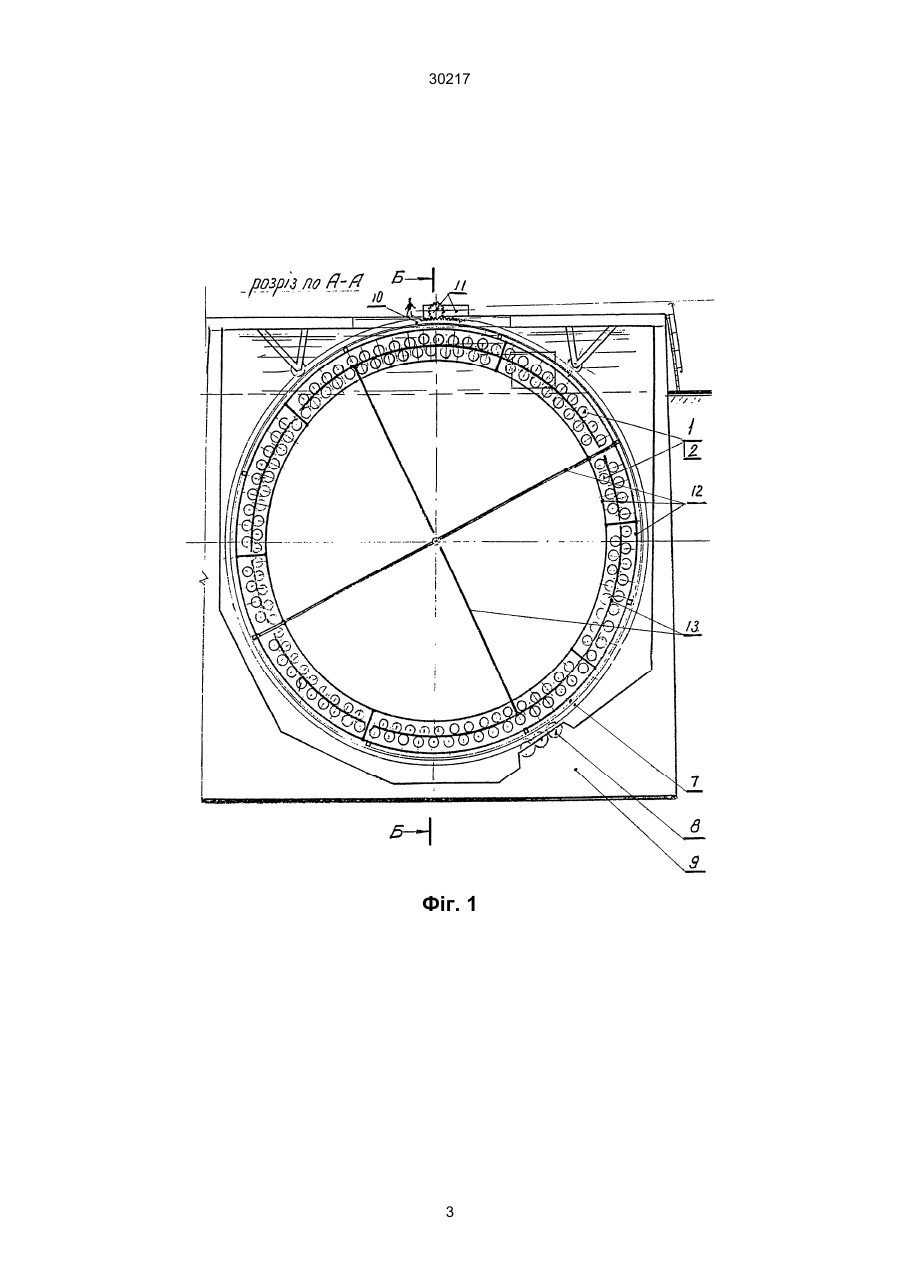

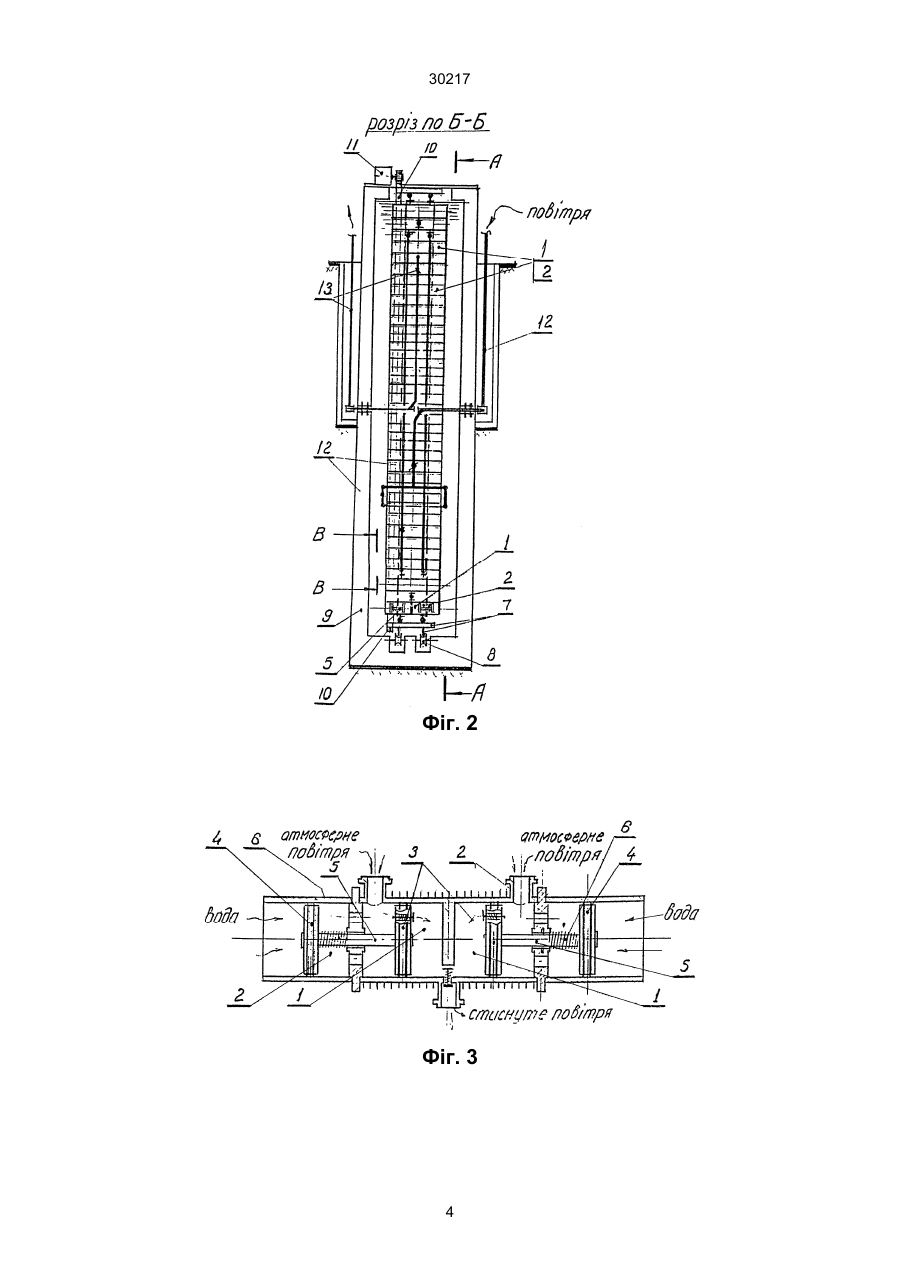

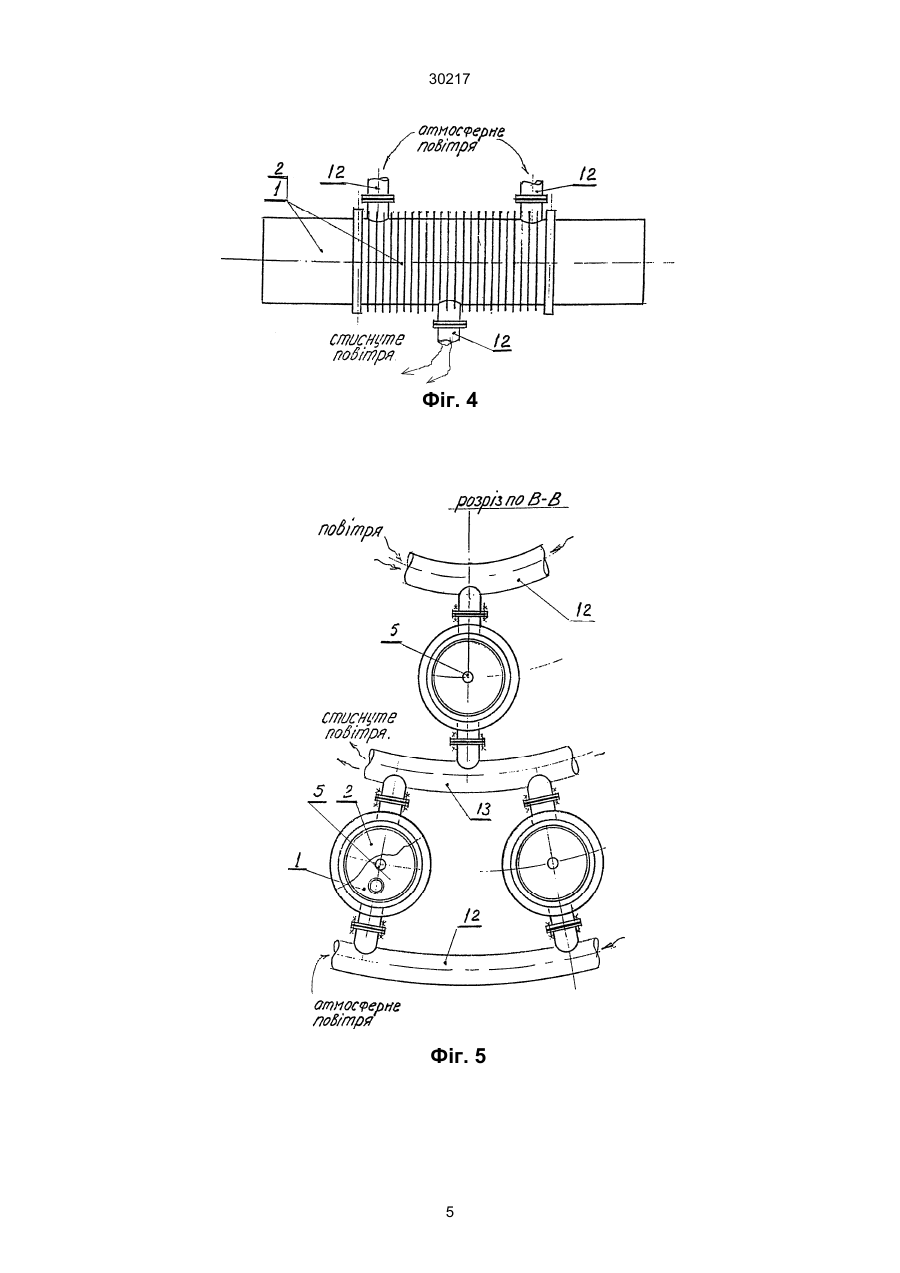

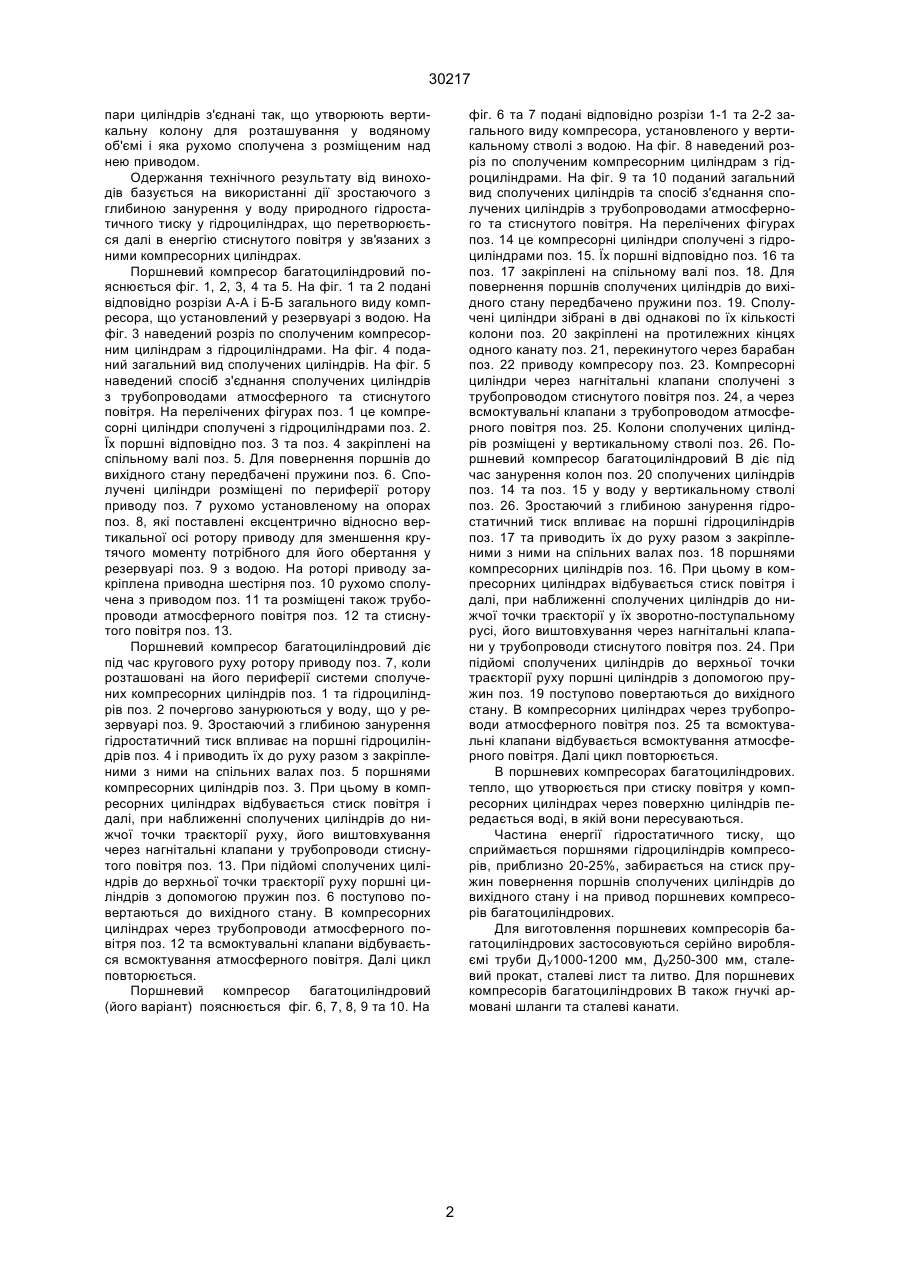

1. Поршневий компресор багатоциліндровий, включаючий компресорні циліндри, трубопроводи та привод, який відрізняється тим, що в своєму складі має гідроциліндри, кожний з яких сполучений з відповідним компресорним циліндром, а їх 30217 пари циліндрів з'єднані так, що утворюють вертикальну колону для розташування у водяному об'ємі і яка рухомо сполучена з розміщеним над нею приводом. Одержання технічного результату від виноходів базується на використанні дії зростаючого з глибиною занурення у воду природного гідростатичного тиску у гідроциліндрах, що перетворюється далі в енергію стиснутого повітря у зв'язаних з ними компресорних циліндрах. Поршневий компресор багатоциліндровий пояснюється фіг. 1, 2, 3, 4 та 5. На фіг. 1 та 2 подані відповідно розрізи А-А і Б-Б загального виду компресора, що установлений у резервуарі з водою. На фіг. 3 наведений розріз по сполученим компресорним циліндрам з гідроциліндрами. На фіг. 4 поданий загальний вид сполучених циліндрів. На фіг. 5 наведений спосіб з'єднання сполучених циліндрів з трубопроводами атмосферного та стиснутого повітря. На перелічених фігурах поз. 1 це компресорні циліндри сполучені з гідроциліндрами поз. 2. Їх поршні відповідно поз. 3 та поз. 4 закріплені на спільному валі поз. 5. Для повернення поршнів до вихідного стану передбачені пружини поз. 6. Сполучені циліндри розміщені по периферії ротору приводу поз. 7 рухомо установленому на опорах поз. 8, які поставлені ексцентрично відносно вертикальної осі ротору приводу для зменшення крутячого моменту потрібного для його обертання у резервуарі поз. 9 з водою. На роторі приводу закріплена приводна шестірня поз. 10 рухомо сполучена з приводом поз. 11 та розміщені також трубопроводи атмосферного повітря поз. 12 та стиснутого повітря поз. 13. Поршневий компресор багатоциліндровий діє під час кругового руху ротору приводу поз. 7, коли розташовані на його периферії системи сполучених компресорних циліндрів поз. 1 та гідроциліндрів поз. 2 почергово занурюються у воду, що у резервуарі поз. 9. Зростаючий з глибиною занурення гідростатичний тиск впливає на поршні гідроциліндрів поз. 4 і приводить їх до руху разом з закріпленими з ними на спільних валах поз. 5 поршнями компресорних циліндрів поз. 3. При цьому в компресорних циліндрах відбувається стиск повітря і далі, при наближенні сполучених циліндрів до нижчої точки траєкторії руху, його виштовхування через нагнітальні клапани у трубопроводи стиснутого повітря поз. 13. При підйомі сполучених циліндрів до верхньої точки траєкторії руху поршні циліндрів з допомогою пружин поз. 6 поступово повертаються до вихідного стану. В компресорних циліндрах через трубопроводи атмосферного повітря поз. 12 та всмоктувальні клапани відбувається всмоктування атмосферного повітря. Далі цикл повторюється. Поршневий компресор багатоциліндровий (його варіант) пояснюється фіг. 6, 7, 8, 9 та 10. На фіг. 6 та 7 подані відповідно розрізи 1-1 та 2-2 загального виду компресора, установленого у вертикальному стволі з водою. На фіг. 8 наведений розріз по сполученим компресорним циліндрам з гідроциліндрами. На фіг. 9 та 10 поданий загальний вид сполучених циліндрів та спосіб з'єднання сполучених циліндрів з трубопроводами атмосферного та стиснутого повітря. На перелічених фігурах поз. 14 це компресорні циліндри сполучені з гідроциліндрами поз. 15. Їх поршні відповідно поз. 16 та поз. 17 закріплені на спільному валі поз. 18. Для повернення поршнів сполучених циліндрів до вихідного стану передбачено пружини поз. 19. Сполучені циліндри зібрані в дві однакові по їх кількості колони поз. 20 закріплені на протилежних кінцях одного канату поз. 21, перекинутого через барабан поз. 22 приводу компресору поз. 23. Компресорні циліндри через нагнітальні клапани сполучені з трубопроводом стиснутого повітря поз. 24, а через всмоктувальні клапани з трубопроводом атмосферного повітря поз. 25. Колони сполучених циліндрів розміщені у вертикальному стволі поз. 26. Поршневий компресор багатоциліндровий В діє під час занурення колон поз. 20 сполучених циліндрів поз. 14 та поз. 15 у воду у вертикальному стволі поз. 26. Зростаючий з глибиною занурення гідростатичний тиск впливає на поршні гідроциліндрів поз. 17 та приводить їх до руху разом з закріпленими з ними на спільних валах поз. 18 поршнями компресорних циліндрів поз. 16. При цьому в компресорних циліндрах відбувається стиск повітря і далі, при наближенні сполучених циліндрів до нижчої точки траєкторії у їх зворотно-поступальному русі, його виштовхування через нагнітальні клапани у трубопроводи стиснутого повітря поз. 24. При підйомі сполучених циліндрів до верхньої точки траєкторії руху поршні циліндрів з допомогою пружин поз. 19 поступово повертаються до вихідного стану. В компресорних циліндрах через трубопроводи атмосферного повітря поз. 25 та всмоктувальні клапани відбувається всмоктування атмосферного повітря. Далі цикл повторюється. В поршневих компресорах багатоциліндрових. тепло, що утворюється при стиску повітря у компресорних циліндрах через поверхню циліндрів передається воді, в якій вони пересуваються. Частина енергії гідростатичного тиску, що сприймається поршнями гідроциліндрів компресорів, приблизно 20-25%, забирається на стиск пружин повернення поршнів сполучених циліндрів до вихідного стану і на привод поршневих компресорів багатоциліндрових. Для виготовлення поршневих компресорів багатоциліндрових застосовуються серійно виробляємі труби ДУ1000-1200 мм, ДУ250-300 мм, сталевий прокат, сталеві лист та литво. Для поршневих компресорів багатоциліндрових В також гнучкі армовані шланги та сталеві канати. 2 30217 Фіг. 1 3 30217 Фіг. 2 Фіг. 3 4 30217 Фіг. 4 Фіг. 5 5 30217 Фіг. 6 Фіг. 7 6 30217 Фіг. 9 Фіг. 8 Фіг. 10 7 30217 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
