Улаштування для управління стрілочним приводом

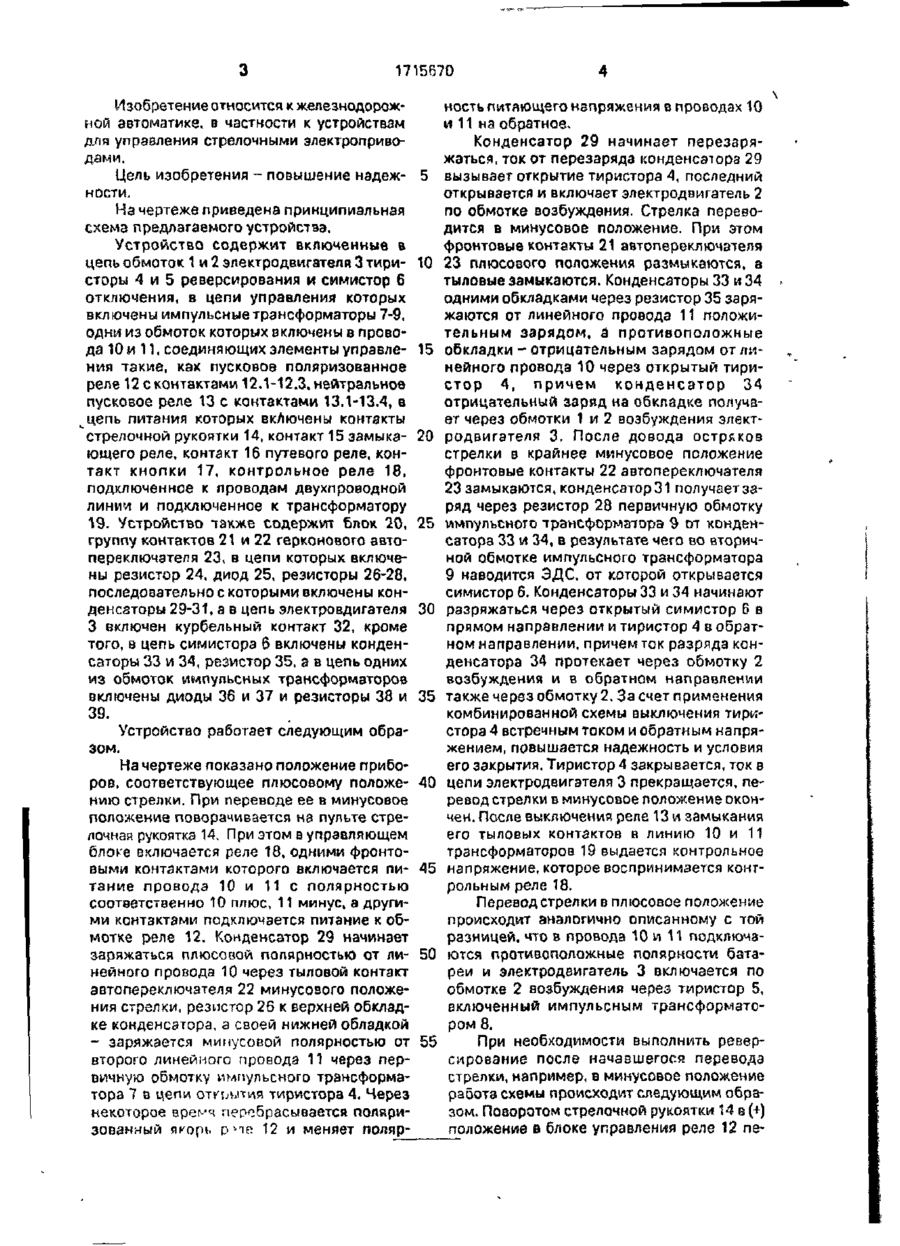

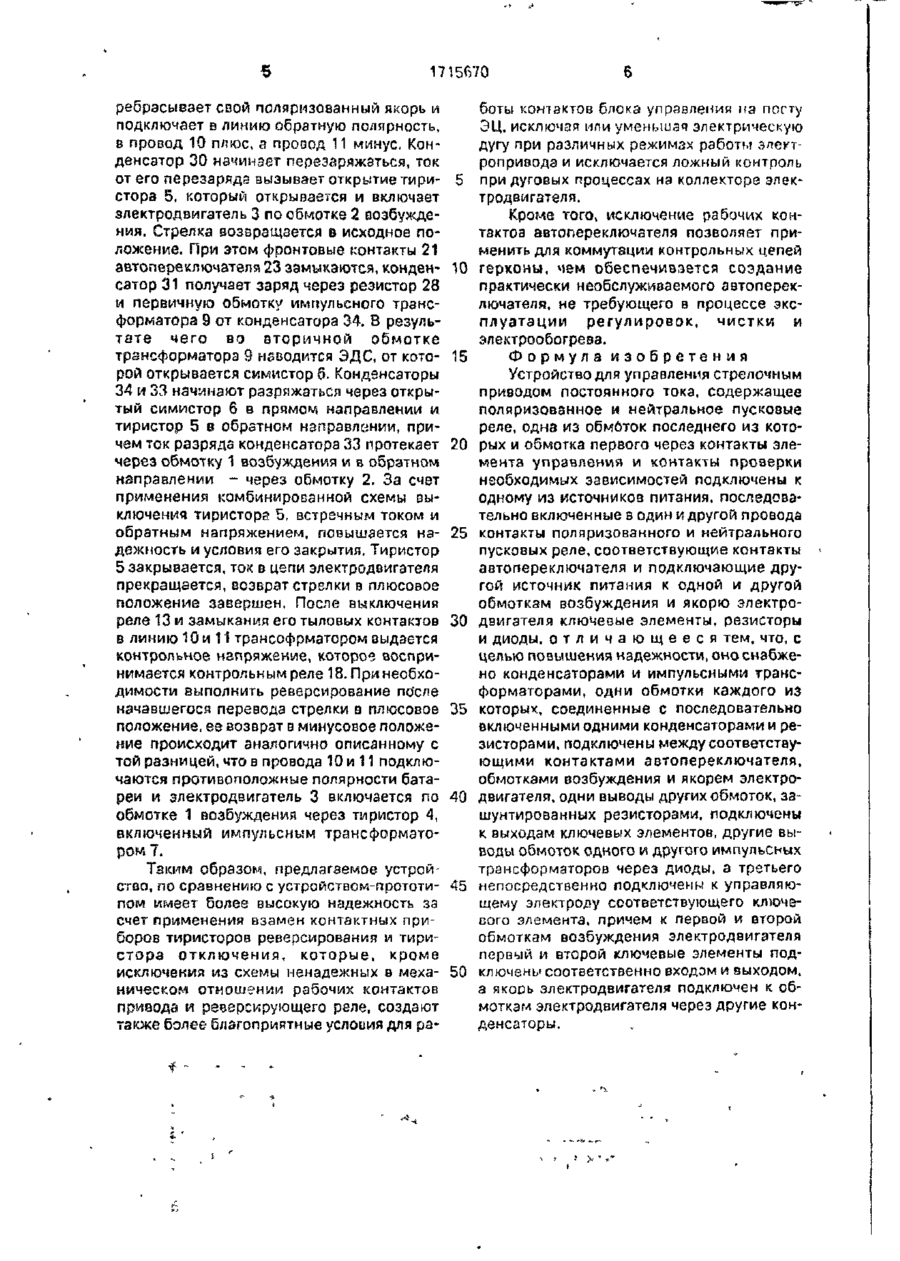

Изобретение относится к железнодорожной автоматике. Цепь изобретения -повышение надежности. Указанная цель достигается тем, что одни из обмоток импульсных трансформатооов 7-9 в первых двух через диоды 36 и 37 подключены к управляющим электродам тиристоров 5 и 4 и симистора б и с помощью перезаряда конденсаторов 29-31 осуществляют открытие соответствующих тиристоров или симистора. 1 ил. О1 Os 41 1715670 Изобретение относится к железнодорожной автоматике, в частности к устройствам для управления стрелочными электроприводами. Цель изобретения - повышение надеж- 5 ности. На чертеже приведена принципиальная схема предлагаемого устройства. Устройство содержит включенные в цепь обмоток 1 и 2 электродвигателя 3 тири- 10 сторы 4 и 5 реверсирования и симистор 6 отключения, в цепи управления которых включены импульсные трансформаторы 7-9, одни из обмоток которых включены в провода 10 и 11. соединяющих элементы управле- 15 ния такие, как пусковое поляризованное репе 12 с контактами 12.1-12.3, нейтральное пусковое реле 13 с контактами 13.1-13.4, в ^цепь питания которых вкЛючены контакты стрелочной рукоятки 14, контакт 15 замыка- 20 ющего реле, контакт 16 путевого реле, контакт кнопки 17, контрольное реле 18, подключенное к проводам двухпроводной линим и подключенное к трансформатору 19. Устройство также содержит блок 20, 25 группу контактов 21 и 22 геркоиового автопереключателя 23, в цепи которых включены резистор 24, диод 25, резисторы 26-28. последовательно с которыми включены конденсаторы 29-31, а в цепь электровдигателя 30 3 включен курбельный контакт 32, кроме того, в цепь симистора 6 включены конденсаторы 33 и 34, резистор 35, а в цепь одних из обмоток импульсных трансформаторов включены диоды 36 и 37 и резисторы 38 и 35 39. Устройство работает следующим образом. На чертеже показано положение приборов, соответствующее плюсовому положе- 40 нию стрелки. При переводе ее в минусовое положение поворачивается на пульте стрелочная рукоятка 14. При этом в управляющем блоке включается реле 18, одними фронтовыми контактами которого включается пи- 45 тание провода 10 и 11 с полярностью соответственно 10 плюс, 11 минус, а другими контактами подключается питание к обмотке реле 12. Конденсатор 29 начинает заряжаться плюсовой полярностью от ли- 50 нейного проводз 10 через тыловой контакт автопереключателя 22 минусового положения стрелки, резистор 26 к верхней обкладке конденсатора, а своей нижней обладкой - заряжается минусовой полярностью от 55 второго линейного провода 11 через первичную обмотку импульсного трансформатора 7 в цепи открытия тиристора 4. Через некоторое время перебрасывается поляризованный якорі. p*io 12 и меняет поляр ность питающего напряжения в проводах 10 и 11 на обратное. Конденсатор 29 начинает перезаряжаться, ток от перезаряда конденсатора 29 вызывает открытие тиристора 4, последний открывается и включает электродвигатель 2 по обмотке возбуждения. Стрелка переводится в минусовое положение. При этом фронтовые контакты 21 автопереключателя 23 плюсового положения размыкаются, а тыловые замыкаются. Конденсаторы 33 и 34 одними обкладками через резистор 35 заряжаются от линейного провода 11 положительным зарядом, а противоположные обкладки - отрицательным зарядом от линейного провода 10 через открытый тиристор 4, причем конденсатор 34 отрицательный заряд на обкладке получает через обмотки 1 и 2 возбуждения электродвигателя 3. После довода остряков стрелки в крайнее минусовое положение фронтовые контакты 22 автопереключателя 23 замыкаются, конденсатор 31 получает заряд через резистор 28 первичную обмотку импульсного трансформатора 9 от конденсатора 33 и 34. в результате чего во вторичной обмотке импульсного трансформатора 9 наводится ЭДС, от которой открывается симистор 6. Конденсаторы 33 и 34 начинают разряжаться через открытый симистор 6 в прямом направлении и тиристор 4 в обратном направлении, причем ток разряда конденсатора 34 протекает через обмотку 2 возбуждения и в обратном направлении также через обмотку 2, За счет применения комбинированной схемы выключения тиристора 4 встречным током и обратным напряжением, повышается надежность и условия его закрытия. Тиристор 4 закрывается, ток в цепи электродвигателя 3 прекращается, перевод стрелки в минусовое положение окончен. После выключения реле 13 и замыкания его тыловых контактов в линию 10 и 11 трансформаторов 19 выдается контрольное напряжение, которое воспринимается контрольным реле 18. Перевод стрелки в плюсовое положение происходит аналогично описанному с той разницей, что в провода 10 и 11 подключаются противоположные полярности батареи и электродвигатель 3 включается по обмотке 2 возбуждения через тиристор 5, включенный импульсным трансформатором 8. При необходимости выполнить реверсирование после начавшегося перевода стрелки, например, в минусовое положение работа схемы происходит следующим образом. Поворотом стрелочкой рукоятки 14 в (+) положение в блоке управления реле 12 пе 1715670 ребрэсывает свой поляризованный якорь и подключает з линию обратную полярность, D провод 10 плюс, а провод 11 минус. Конденсатор 30 начинает перезаряжаться, ток от его перезаряда вызывает открытие тири- 5 стора 5, который открывается и включает электродвигатель 3 по обмотке 2 возбуждения. Стрелка возвращается в исходное положение. При этом фронтовые контакты 21 автопереключателя 23 замыкаются, конден- 10 сатор 31 получает заряд через резистор 28 и первичную обмотку импульсного трансформатора 9 от конденсатора 34. В результате чего во вторичной обмотке трансформатора 9 наводится ЭДС, от кото- 15 рой открывается симистор 6. Конденсаторы 34 и 33 начинают разряжаться через открытый симистор 6 в прямое направлении и тиристор 5 в обратном направлении, причем ток разряда конденсатора 33 протекает 20 через обмотку 1 возбуждения и в обратном направлении - через обмотку 2. За счет применения комбинированной схемы выключения тиристора 5, встречным током и обратным напряжением, повышается на- 25 дежность и условия его закрытия. Тиристор 5 закрывается, ток в цепи электродвигателя прекращается, возврат стрелки в плюсовое положение завершен. После выключения реле 13 и замыкания его тыловых контактов 30 в линию 10 и 11 трансофрматором выдается контрольное напряжение, которое воспринимается контрольным реле 18. При необходимости выполнить реверсирование после начавшегося перевода стрелки в плюсовое 35 положение, ее возврат в минусовое положение происходит аналогично описанному с той разницей, что в провода 10 и 11 подключаются противоположные полярности батареи и электродвигатель 3 включается по 40 обмотке 1 возбуждения через тиристор 4, включенный импульсным трансформатором 7. Таким образом, предлагаемое устройство, по сравнению с устройством-прототи- 45 пом имеет более высокую надежность за счет применения взамен контактных приборов тиристоров реверсирований и тиристора отключения, которые, кроме исключения из схемы ненадежных в меха- 50 ническом отношении рабочих контактов привода и реверсирующего реле, создают также более благоприятные условия для ра боты контактов блока управления па посту ЭЦ, исключая или уменьшая электрическую дугу при рззличных режимзх работы электропривода и исключается ложный контроль при дуговых процессах на коллекторе электродвигателя. Кроме того, исключение рабочих контактов автопереключателя позволяет применить для коммутации контрольных цепей герконы, чем обеспечивается создание практически необслуживаемого автопереключателя, не требующего в процессе эксплуатации регулировок, чистки и электрообогревз. Формула изобретения Устройство для управления стрелочным приводом постоянного тока, содержащее поляризованное и нейтральное пусковые реле, одна из обмоток последнего из которых и обмотка первого через контакты элемента управления и контакты проверки необходимых зависимостей подключены к одному из источников питания, последовательно включенные в один и другой провода контакты поляризованного и нейтрального пусковых реле, соответствующие контакты автопереключателя и подключающие другой источник питания к одной и другой обмоткам возбуждения и якорю злектродвигателя ключевые элементы, резисторы и диоды, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено конденсаторами и импульсными трансформаторами, одни обмотки каждого из которых, соединенные с последовательно включенными одними конденсаторами и резисторами, подключены между соответствующими контактами автопереключателя, обмотками возбуждения и якорем электродвигателя, одни выводы других обмоток, ззшунтированных резисторами, подключены к выходам ключевых элементов, другие выводы обмоток одного и другого импульсных трансформаторов через диоды, а третьего непосредственно подключены к управляющему электроду соответствующего ключевого элемента, причем к первой и второй обмоткам возбуждения электродвигателя первый и второй ключевые элементы подключены соответственно входом и выходом, а якорь электродвигателя подключен к обмоткам электродвигателя через другие конденсаторы. 1715670 Редактор Ю. Середа Составитель В. Скориков Техред М.Моргентал Корректор И. Муска Заказ 571 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
