Рейкова колія

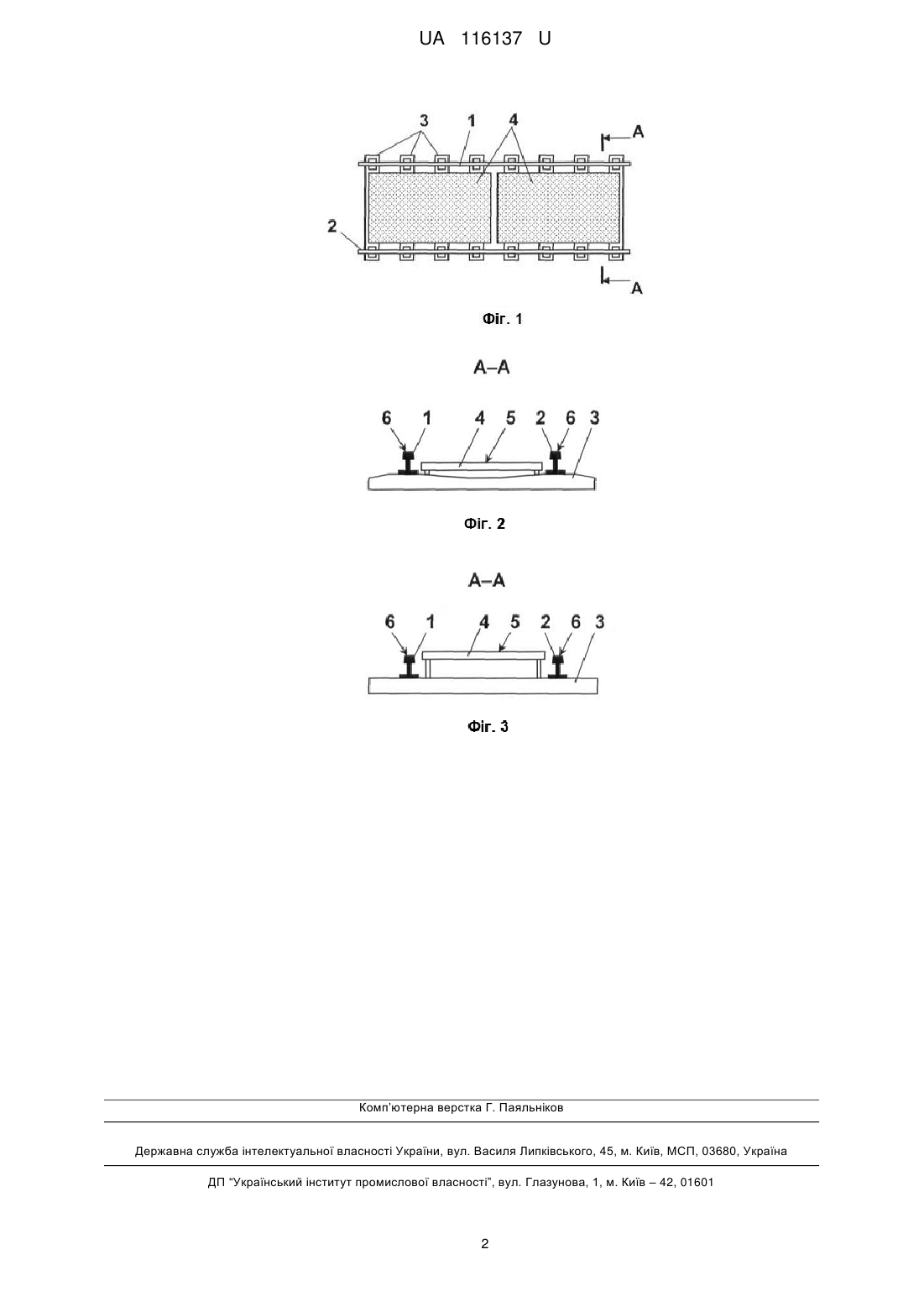

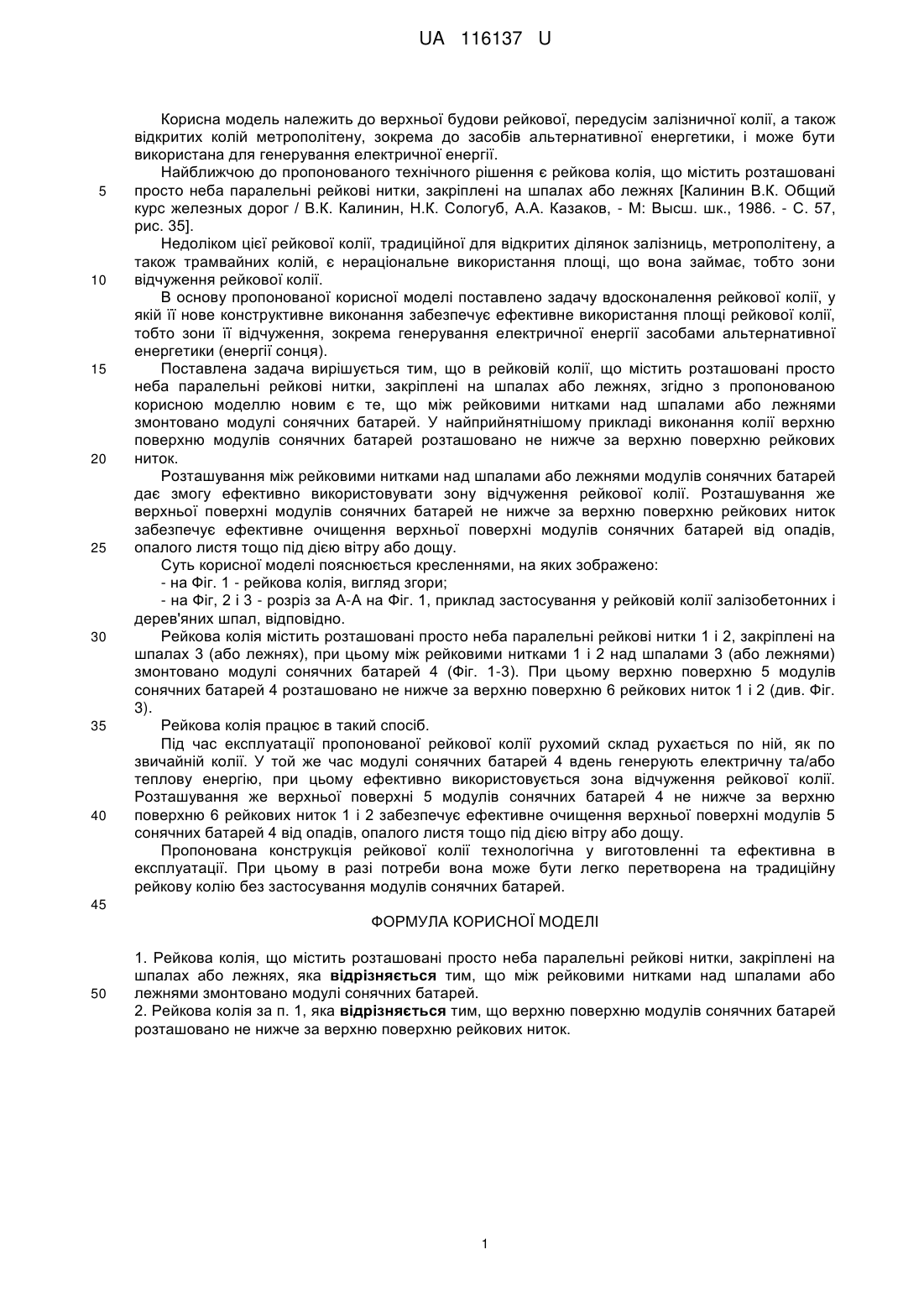

Реферат: Рейкова колія містить розташовані просто неба паралельні рейкові нитки, закріплені на шпалах або лежнях. Між рейковими нитками над шпалами або лежнями змонтовано модулі сонячних батарей. UA 116137 U (12) UA 116137 U UA 116137 U 5 10 15 20 25 30 35 40 Корисна модель належить до верхньої будови рейкової, передусім залізничної колії, а також відкритих колій метрополітену, зокрема до засобів альтернативної енергетики, і може бути використана для генерування електричної енергії. Найближчою до пропонованого технічного рішення є рейкова колія, що містить розташовані просто неба паралельні рейкові нитки, закріплені на шпалах або лежнях [Калинин В.К. Общий курс железных дорог / В.К. Калинин, Н.К. Сологуб, А.А. Казаков, - М: Высш. шк., 1986. - С. 57, рис. 35]. Недоліком цієї рейкової колії, традиційної для відкритих ділянок залізниць, метрополітену, а також трамвайних колій, є нераціональне використання площі, що вона займає, тобто зони відчуження рейкової колії. В основу пропонованої корисної моделі поставлено задачу вдосконалення рейкової колії, у якій її нове конструктивне виконання забезпечує ефективне використання площі рейкової колії, тобто зони її відчуження, зокрема генерування електричної енергії засобами альтернативної енергетики (енергії сонця). Поставлена задача вирішується тим, що в рейковій колії, що містить розташовані просто неба паралельні рейкові нитки, закріплені на шпалах або лежнях, згідно з пропонованою корисною моделлю новим є те, що між рейковими нитками над шпалами або лежнями змонтовано модулі сонячних батарей. У найприйнятнішому прикладі виконання колії верхню поверхню модулів сонячних батарей розташовано не нижче за верхню поверхню рейкових ниток. Розташування між рейковими нитками над шпалами або лежнями модулів сонячних батарей дає змогу ефективно використовувати зону відчуження рейкової колії. Розташування же верхньої поверхні модулів сонячних батарей не нижче за верхню поверхню рейкових ниток забезпечує ефективне очищення верхньої поверхні модулів сонячних батарей від опадів, опалого листя тощо під дією вітру або дощу. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - рейкова колія, вигляд згори; - на Фіг, 2 і 3 - розріз за А-А на Фіг. 1, приклад застосування у рейковій колії залізобетонних і дерев'яних шпал, відповідно. Рейкова колія містить розташовані просто неба паралельні рейкові нитки 1 і 2, закріплені на шпалах 3 (або лежнях), при цьому між рейковими нитками 1 і 2 над шпалами 3 (або лежнями) змонтовано модулі сонячних батарей 4 (Фіг. 1-3). При цьому верхню поверхню 5 модулів сонячних батарей 4 розташовано не нижче за верхню поверхню 6 рейкових ниток 1 і 2 (див. Фіг. 3). Рейкова колія працює в такий спосіб. Під час експлуатації пропонованої рейкової колії рухомий склад рухається по ній, як по звичайній колії. У той же час модулі сонячних батарей 4 вдень генерують електричну та/або теплову енергію, при цьому ефективно використовується зона відчуження рейкової колії. Розташування же верхньої поверхні 5 модулів сонячних батарей 4 не нижче за верхню поверхню 6 рейкових ниток 1 і 2 забезпечує ефективне очищення верхньої поверхні модулів 5 сонячних батарей 4 від опадів, опалого листя тощо під дією вітру або дощу. Пропонована конструкція рейкової колії технологічна у виготовленні та ефективна в експлуатації. При цьому в разі потреби вона може бути легко перетворена на традиційну рейкову колію без застосування модулів сонячних батарей. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Рейкова колія, що містить розташовані просто неба паралельні рейкові нитки, закріплені на шпалах або лежнях, яка відрізняється тим, що між рейковими нитками над шпалами або лежнями змонтовано модулі сонячних батарей. 2. Рейкова колія за п. 1, яка відрізняється тим, що верхню поверхню модулів сонячних батарей розташовано не нижче за верхню поверхню рейкових ниток. 1 UA 116137 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
