Спосіб запобігання заклинюванню кривошипного гарячештампувального преса

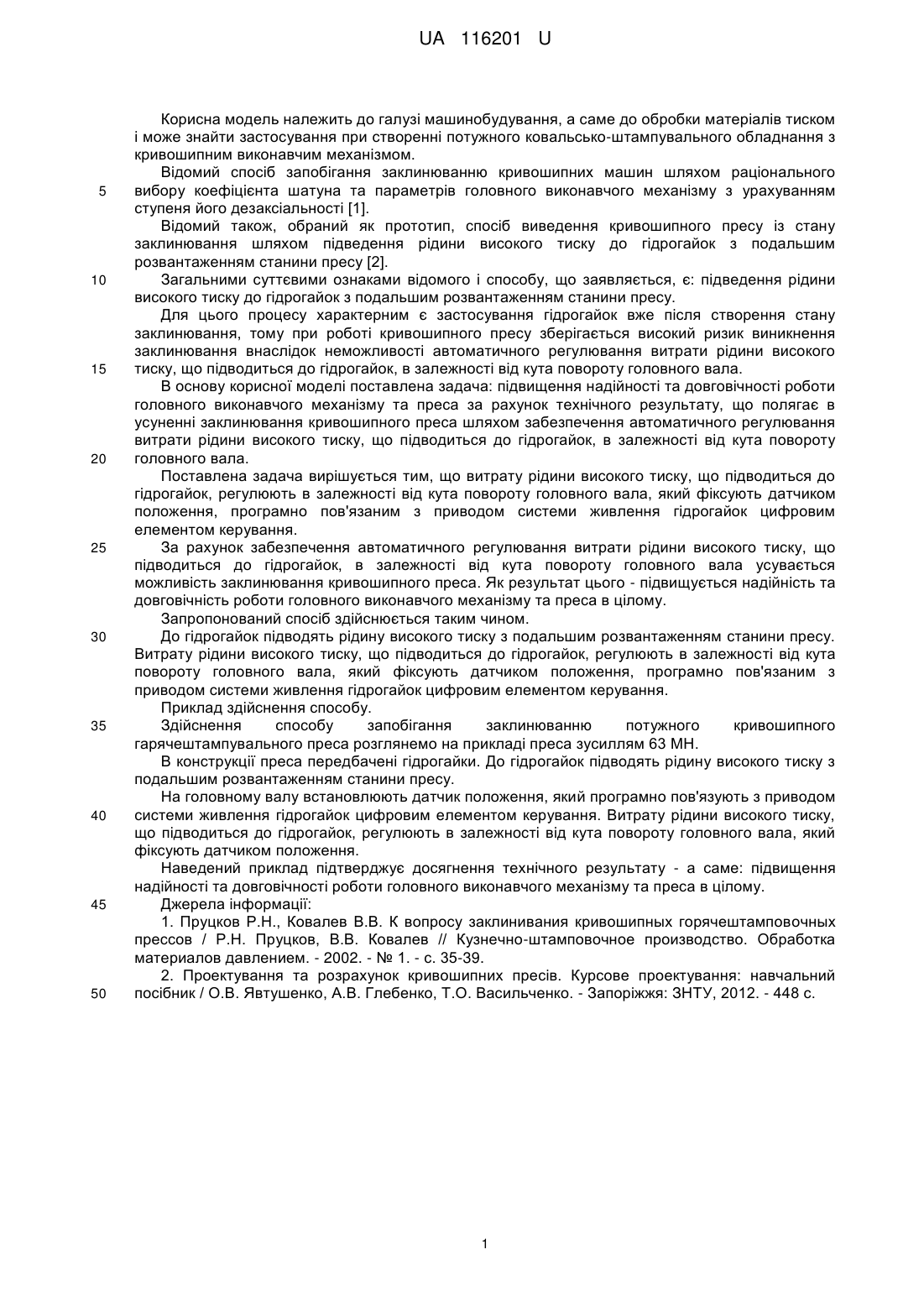

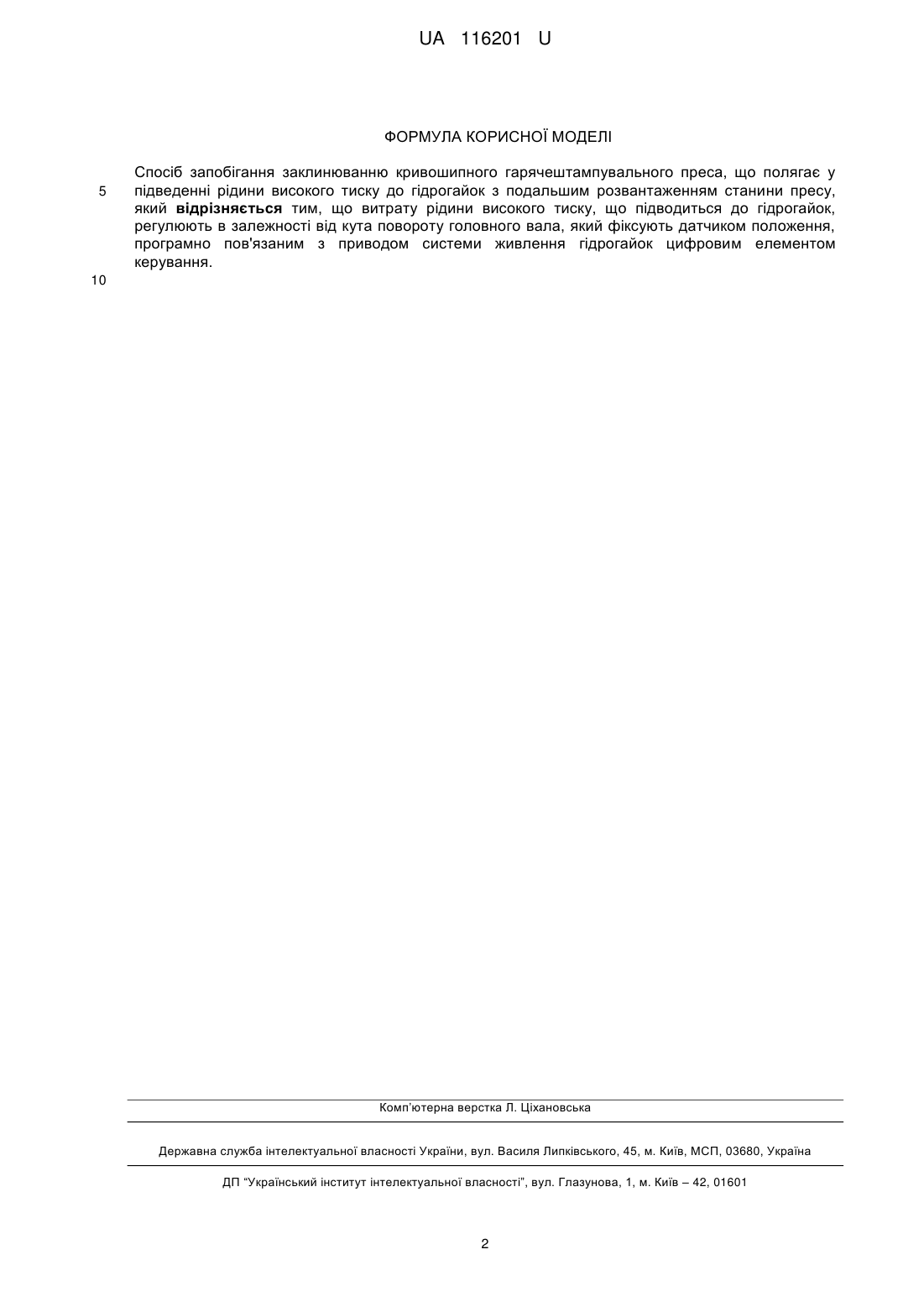

Реферат: UA 116201 U UA 116201 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів тиском і може знайти застосування при створенні потужного ковальсько-штампувального обладнання з кривошипним виконавчим механізмом. Відомий спосіб запобігання заклинюванню кривошипних машин шляхом раціонального вибору коефіцієнта шатуна та параметрів головного виконавчого механізму з урахуванням ступеня його дезаксіальності [1]. Відомий також, обраний як прототип, спосіб виведення кривошипного пресу із стану заклинювання шляхом підведення рідини високого тиску до гідрогайок з подальшим розвантаженням станини пресу [2]. Загальними суттєвими ознаками відомого і способу, що заявляється, є: підведення рідини високого тиску до гідрогайок з подальшим розвантаженням станини пресу. Для цього процесу характерним є застосування гідрогайок вже після створення стану заклинювання, тому при роботі кривошипного пресу зберігається високий ризик виникнення заклинювання внаслідок неможливості автоматичного регулювання витрати рідини високого тиску, що підводиться до гідрогайок, в залежності від кута повороту головного вала. В основу корисної моделі поставлена задача: підвищення надійності та довговічності роботи головного виконавчого механізму та преса за рахунок технічного результату, що полягає в усуненні заклинювання кривошипного преса шляхом забезпечення автоматичного регулювання витрати рідини високого тиску, що підводиться до гідрогайок, в залежності від кута повороту головного вала. Поставлена задача вирішується тим, що витрату рідини високого тиску, що підводиться до гідрогайок, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення, програмно пов'язаним з приводом системи живлення гідрогайок цифровим елементом керування. За рахунок забезпечення автоматичного регулювання витрати рідини високого тиску, що підводиться до гідрогайок, в залежності від кута повороту головного вала усувається можливість заклинювання кривошипного преса. Як результат цього - підвищується надійність та довговічність роботи головного виконавчого механізму та преса в цілому. Запропонований спосіб здійснюється таким чином. До гідрогайок підводять рідину високого тиску з подальшим розвантаженням станини пресу. Витрату рідини високого тиску, що підводиться до гідрогайок, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення, програмно пов'язаним з приводом системи живлення гідрогайок цифровим елементом керування. Приклад здійснення способу. Здійснення способу запобігання заклинюванню потужного кривошипного гарячештампувального преса розглянемо на прикладі преса зусиллям 63 МН. В конструкції преса передбачені гідрогайки. До гідрогайок підводять рідину високого тиску з подальшим розвантаженням станини пресу. На головному валу встановлюють датчик положення, який програмно пов'язують з приводом системи живлення гідрогайок цифровим елементом керування. Витрату рідини високого тиску, що підводиться до гідрогайок, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення. Наведений приклад підтверджує досягнення технічного результату - а саме: підвищення надійності та довговічності роботи головного виконавчого механізму та преса в цілому. Джерела інформації: 1. Пруцков Р.Н., Ковалев В.В. К вопросу заклинивания кривошипных горячештамповочных прессов / Р.Н. Пруцков, В.В. Ковалев // Кузнечно-штамповочное производство. Обработка материалов давлением. - 2002. - № 1. - с. 35-39. 2. Проектування та розрахунок кривошипних пресів. Курсове проектування: навчальний посібник / О.В. Явтушенко, А.В. Глебенко, Т.О. Васильченко. - Запоріжжя: ЗНТУ, 2012. - 448 с. 1 UA 116201 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб запобігання заклинюванню кривошипного гарячештампувального преса, що полягає у підведенні рідини високого тиску до гідрогайок з подальшим розвантаженням станини пресу, який відрізняється тим, що витрату рідини високого тиску, що підводиться до гідрогайок, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення, програмно пов'язаним з приводом системи живлення гідрогайок цифровим елементом керування. 10 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
