Спосіб запобігання заклинюванню потужного кривошипного гарячештампувального преса

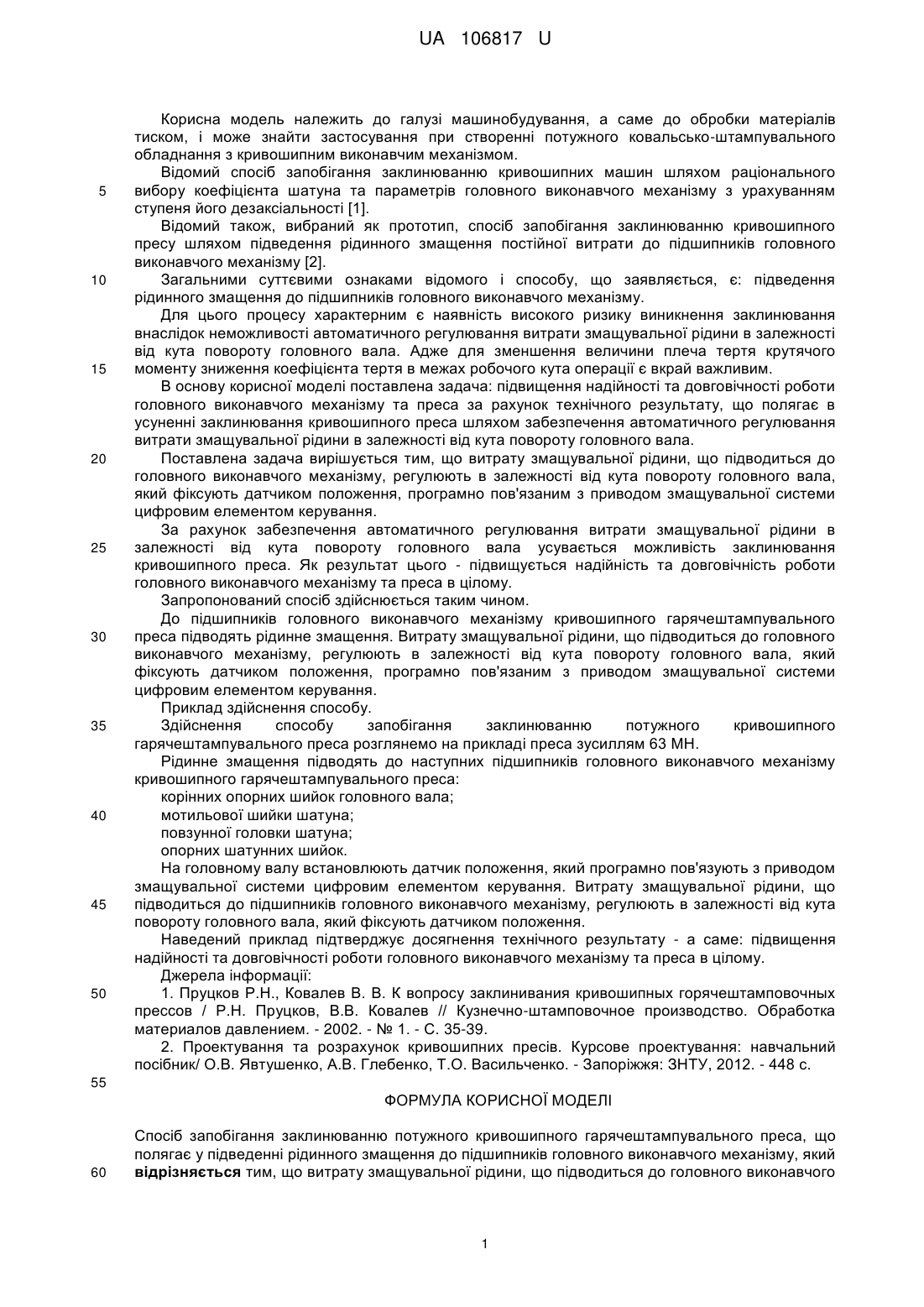

Реферат: Спосіб запобігання заклинюванню потужного кривошипного гарячештампувального преса, що полягає у підведенні рідинного змащення до підшипників головного виконавчого механізму, причому витрату змащувальної рідини, що підводиться до головного виконавчого механізму, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення, програмно пов'язаним з приводом змащувальної системи цифровим елементом керування. UA 106817 U (12) UA 106817 U UA 106817 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів тиском, і може знайти застосування при створенні потужного ковальсько-штампувального обладнання з кривошипним виконавчим механізмом. Відомий спосіб запобігання заклинюванню кривошипних машин шляхом раціонального вибору коефіцієнта шатуна та параметрів головного виконавчого механізму з урахуванням ступеня його дезаксіальності [1]. Відомий також, вибраний як прототип, спосіб запобігання заклинюванню кривошипного пресу шляхом підведення рідинного змащення постійної витрати до підшипників головного виконавчого механізму [2]. Загальними суттєвими ознаками відомого і способу, що заявляється, є: підведення рідинного змащення до підшипників головного виконавчого механізму. Для цього процесу характерним є наявність високого ризику виникнення заклинювання внаслідок неможливості автоматичного регулювання витрати змащувальної рідини в залежності від кута повороту головного вала. Адже для зменшення величини плеча тертя крутячого моменту зниження коефіцієнта тертя в межах робочого кута операції є вкрай важливим. В основу корисної моделі поставлена задача: підвищення надійності та довговічності роботи головного виконавчого механізму та преса за рахунок технічного результату, що полягає в усуненні заклинювання кривошипного преса шляхом забезпечення автоматичного регулювання витрати змащувальної рідини в залежності від кута повороту головного вала. Поставлена задача вирішується тим, що витрату змащувальної рідини, що підводиться до головного виконавчого механізму, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення, програмно пов'язаним з приводом змащувальної системи цифровим елементом керування. За рахунок забезпечення автоматичного регулювання витрати змащувальної рідини в залежності від кута повороту головного вала усувається можливість заклинювання кривошипного преса. Як результат цього - підвищується надійність та довговічність роботи головного виконавчого механізму та преса в цілому. Запропонований спосіб здійснюється таким чином. До підшипників головного виконавчого механізму кривошипного гарячештампувального преса підводять рідинне змащення. Витрату змащувальної рідини, що підводиться до головного виконавчого механізму, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення, програмно пов'язаним з приводом змащувальної системи цифровим елементом керування. Приклад здійснення способу. Здійснення способу запобігання заклинюванню потужного кривошипного гарячештампувального преса розглянемо на прикладі преса зусиллям 63 МН. Рідинне змащення підводять до наступних підшипників головного виконавчого механізму кривошипного гарячештампувального преса: корінних опорних шийок головного вала; мотильової шийки шатуна; повзунної головки шатуна; опорних шатунних шийок. На головному валу встановлюють датчик положення, який програмно пов'язують з приводом змащувальної системи цифровим елементом керування. Витрату змащувальної рідини, що підводиться до підшипників головного виконавчого механізму, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення. Наведений приклад підтверджує досягнення технічного результату - а саме: підвищення надійності та довговічності роботи головного виконавчого механізму та преса в цілому. Джерела інформації: 1. Пруцков Р.Н., Ковалев В. В. К вопросу заклинивания кривошипных горячештамповочных прессов / Р.Н. Пруцков, В.В. Ковалев // Кузнечно-штамповочное производство. Обработка материалов давлением. - 2002. - № 1. - С. 35-39. 2. Проектування та розрахунок кривошипних пресів. Курсове проектування: навчальний посібник/ О.В. Явтушенко, А.В. Глебенко, Т.О. Васильченко. - Запоріжжя: ЗНТУ, 2012. - 448 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб запобігання заклинюванню потужного кривошипного гарячештампувального преса, що полягає у підведенні рідинного змащення до підшипників головного виконавчого механізму, який відрізняється тим, що витрату змащувальної рідини, що підводиться до головного виконавчого 1 UA 106817 U механізму, регулюють в залежності від кута повороту головного вала, який фіксують датчиком положення, програмно пов'язаним з приводом змащувальної системи цифровим елементом керування. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
