Спосіб підвищення рівномірності подрібнення зерна

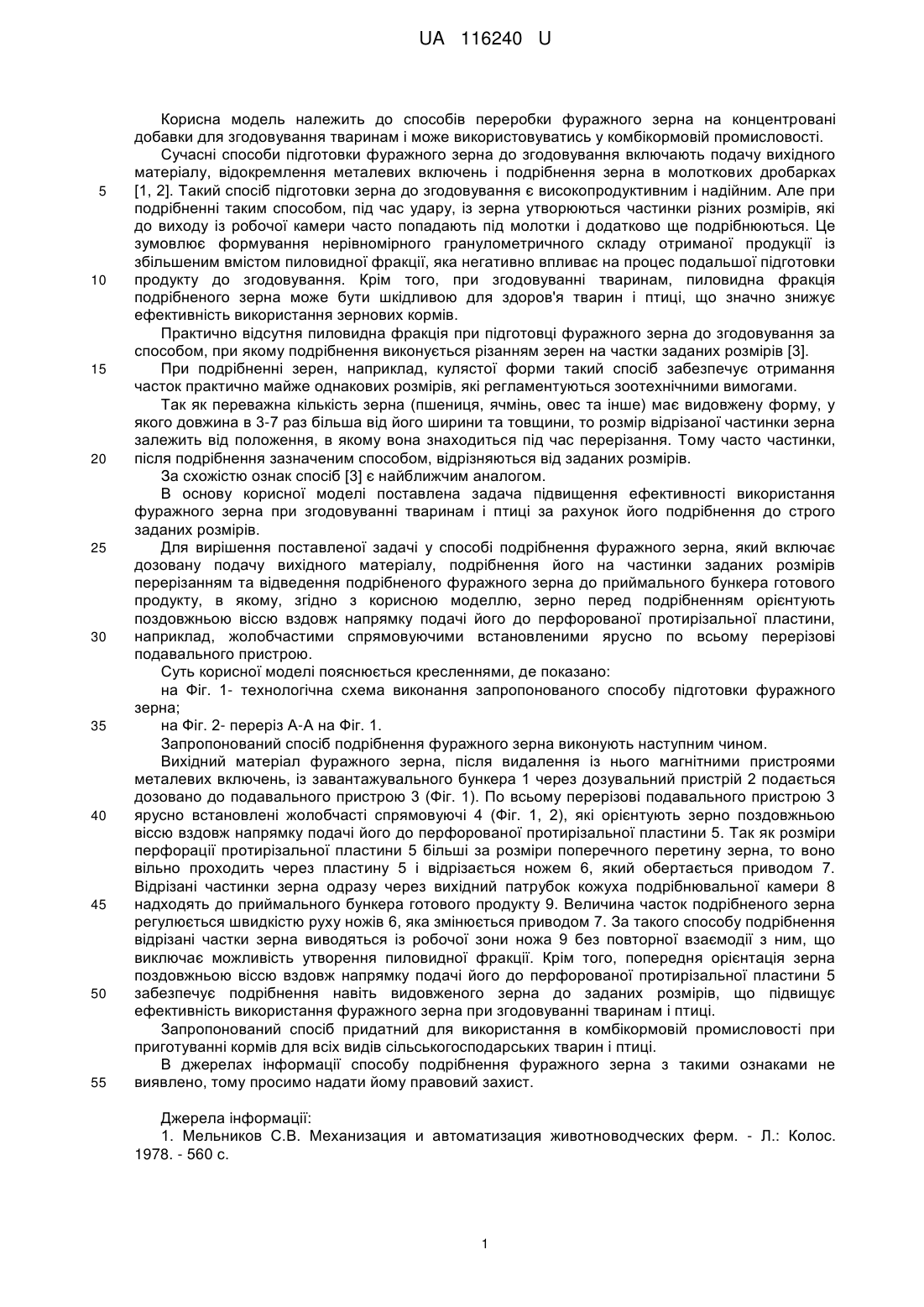

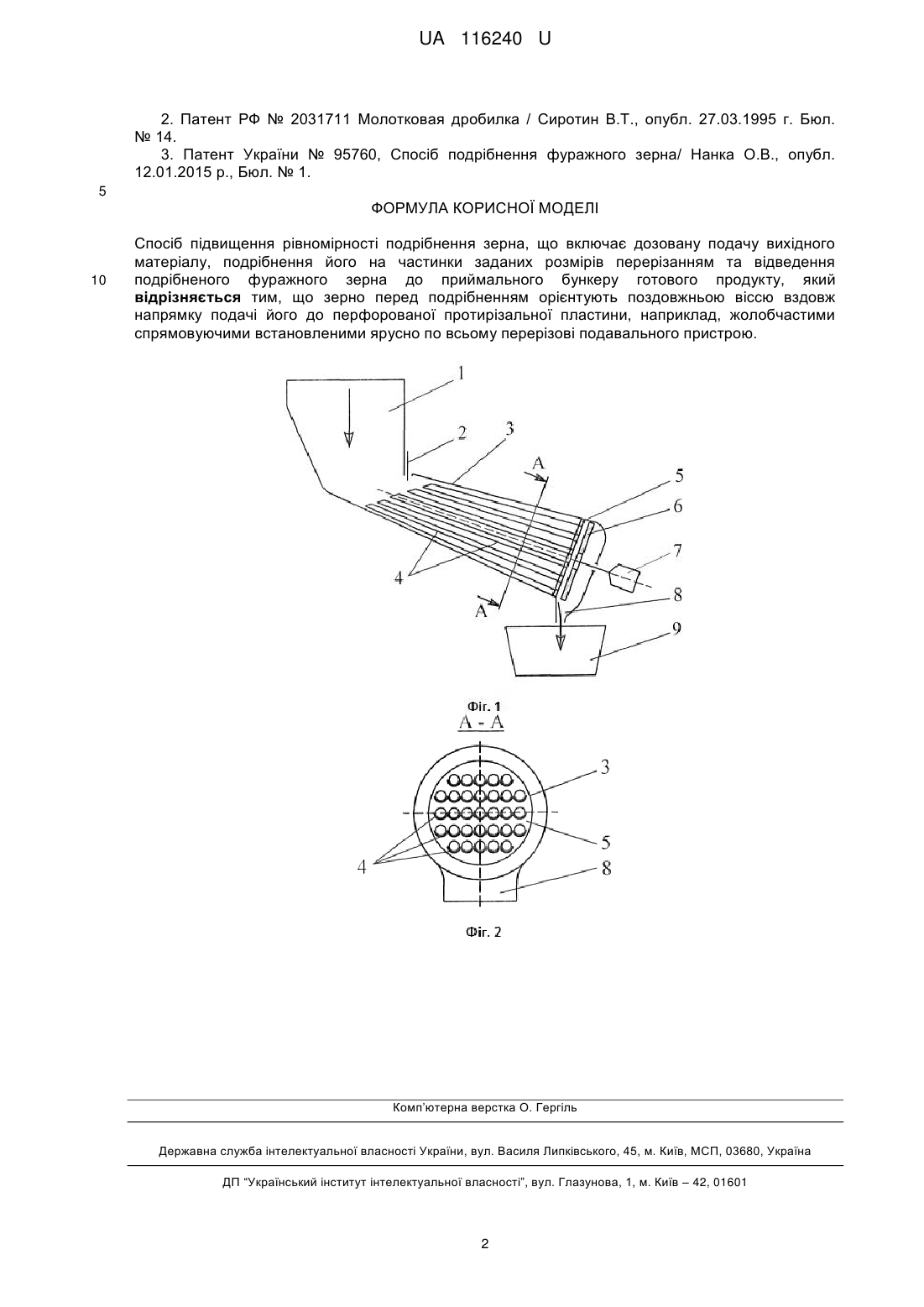

Реферат: UA 116240 U UA 116240 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів переробки фуражного зерна на концентровані добавки для згодовування тваринам і може використовуватись у комбікормовій промисловості. Сучасні способи підготовки фуражного зерна до згодовування включають подачу вихідного матеріалу, відокремлення металевих включень і подрібнення зерна в молоткових дробарках [1, 2]. Такий спосіб підготовки зерна до згодовування є високопродуктивним і надійним. Але при подрібненні таким способом, під час удару, із зерна утворюються частинки різних розмірів, які до виходу із робочої камери часто попадають під молотки і додатково ще подрібнюються. Це зумовлює формування нерівномірного гранулометричного складу отриманої продукції із збільшеним вмістом пиловидної фракції, яка негативно впливає на процес подальшої підготовки продукту до згодовування. Крім того, при згодовуванні тваринам, пиловидна фракція подрібненого зерна може бути шкідливою для здоров'я тварин і птиці, що значно знижує ефективність використання зернових кормів. Практично відсутня пиловидна фракція при підготовці фуражного зерна до згодовування за способом, при якому подрібнення виконується різанням зерен на частки заданих розмірів [3]. При подрібненні зерен, наприклад, кулястої форми такий спосіб забезпечує отримання часток практично майже однакових розмірів, які регламентуються зоотехнічними вимогами. Так як переважна кількість зерна (пшениця, ячмінь, овес та інше) має видовжену форму, у якого довжина в 3-7 раз більша від його ширини та товщини, то розмір відрізаної частинки зерна залежить від положення, в якому вона знаходиться під час перерізання. Тому часто частинки, після подрібнення зазначеним способом, відрізняються від заданих розмірів. За схожістю ознак спосіб [3] є найближчим аналогом. В основу корисної моделі поставлена задача підвищення ефективності використання фуражного зерна при згодовуванні тваринам і птиці за рахунок його подрібнення до строго заданих розмірів. Для вирішення поставленої задачі у способі подрібнення фуражного зерна, який включає дозовану подачу вихідного матеріалу, подрібнення його на частинки заданих розмірів перерізанням та відведення подрібненого фуражного зерна до приймального бункера готового продукту, в якому, згідно з корисною моделлю, зерно перед подрібненням орієнтують поздовжньою віссю вздовж напрямку подачі його до перфорованої протирізальної пластини, наприклад, жолобчастими спрямовуючими встановленими ярусно по всьому перерізові подавального пристрою. Суть корисної моделі пояснюється кресленнями, де показано: на Фіг. 1- технологічна схема виконання запропонованого способу підготовки фуражного зерна; на Фіг. 2- переріз А-А на Фіг. 1. Запропонований спосіб подрібнення фуражного зерна виконують наступним чином. Вихідний матеріал фуражного зерна, після видалення із нього магнітними пристроями металевих включень, із завантажувального бункера 1 через дозувальний пристрій 2 подається дозовано до подавального пристрою 3 (Фіг. 1). По всьому перерізові подавального пристрою 3 ярусно встановлені жолобчасті спрямовуючі 4 (Фіг. 1, 2), які орієнтують зерно поздовжньою віссю вздовж напрямку подачі його до перфорованої протирізальної пластини 5. Так як розміри перфорації протирізальної пластини 5 більші за розміри поперечного перетину зерна, то воно вільно проходить через пластину 5 і відрізається ножем 6, який обертається приводом 7. Відрізані частинки зерна одразу через вихідний патрубок кожуха подрібнювальної камери 8 надходять до приймального бункера готового продукту 9. Величина часток подрібненого зерна регулюється швидкістю руху ножів 6, яка змінюється приводом 7. За такого способу подрібнення відрізані частки зерна виводяться із робочої зони ножа 9 без повторної взаємодії з ним, що виключає можливість утворення пиловидної фракції. Крім того, попередня орієнтація зерна поздовжньою віссю вздовж напрямку подачі його до перфорованої протирізальної пластини 5 забезпечує подрібнення навіть видовженого зерна до заданих розмірів, що підвищує ефективність використання фуражного зерна при згодовуванні тваринам і птиці. Запропонований спосіб придатний для використання в комбікормовій промисловості при приготуванні кормів для всіх видів сільськогосподарських тварин і птиці. В джерелах інформації способу подрібнення фуражного зерна з такими ознаками не виявлено, тому просимо надати йому правовий захист. Джерела інформації: 1. Мельников С.В. Механизация и автоматизация животноводческих ферм. - Л.: Колос. 1978. - 560 с. 1 UA 116240 U 2. Патент РФ № 2031711 Молотковая дробилка / Сиротин В.Т., опубл. 27.03.1995 г. Бюл. № 14. 3. Патент України № 95760, Спосіб подрібнення фуражного зерна/ Нанка О.В., опубл. 12.01.2015 р., Бюл. № 1. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб підвищення рівномірності подрібнення зерна, що включає дозовану подачу вихідного матеріалу, подрібнення його на частинки заданих розмірів перерізанням та відведення подрібненого фуражного зерна до приймального бункеру готового продукту, який відрізняється тим, що зерно перед подрібненням орієнтують поздовжньою віссю вздовж напрямку подачі його до перфорованої протирізальної пластини, наприклад, жолобчастими спрямовуючими встановленими ярусно по всьому перерізові подавального пристрою. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
