Спосіб лущення та подрібнення зерна

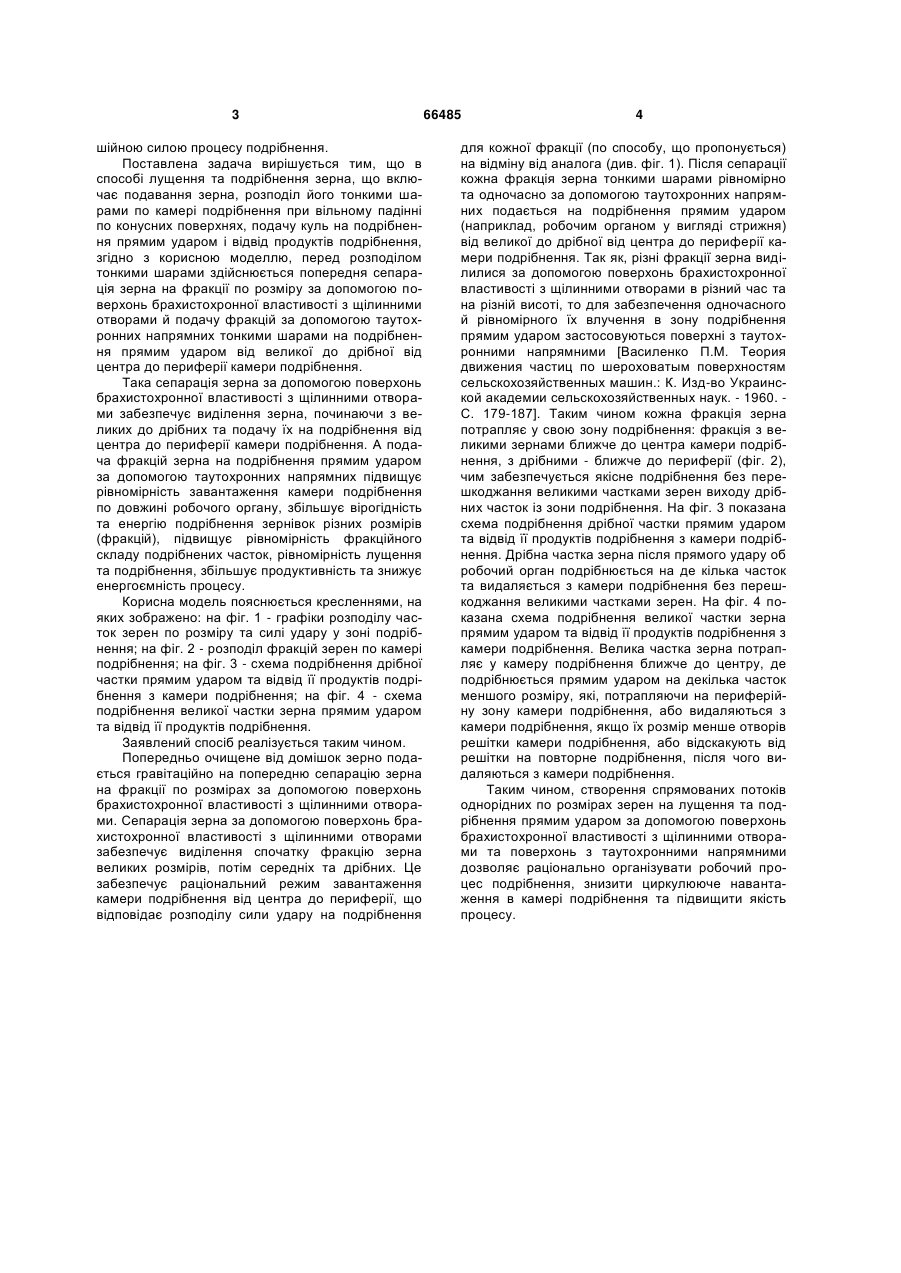

Спосіб лущення та подрібнення зерна, що включає подавання зерна, розподіл його тонкими шарами по камері подрібнення при вільному па 3 шійною силою процесу подрібнення. Поставлена задача вирішується тим, що в способі лущення та подрібнення зерна, що включає подавання зерна, розподіл його тонкими шарами по камері подрібнення при вільному падінні по конусних поверхнях, подачу куль на подрібнення прямим ударом і відвід продуктів подрібнення, згідно з корисною моделлю, перед розподілом тонкими шарами здійснюється попередня сепарація зерна на фракції по розміру за допомогою поверхонь брахистохронної властивості з щілинними отворами й подачу фракцій за допомогою таутохронних напрямних тонкими шарами на подрібнення прямим ударом від великої до дрібної від центра до периферії камери подрібнення. Така сепарація зерна за допомогою поверхонь брахистохронної властивості з щілинними отворами забезпечує виділення зерна, починаючи з великих до дрібних та подачу їх на подрібнення від центра до периферії камери подрібнення. А подача фракцій зерна на подрібнення прямим ударом за допомогою таутохронних напрямних підвищує рівномірність завантаження камери подрібнення по довжині робочого органу, збільшує вірогідність та енергію подрібнення зернівок різних розмірів (фракцій), підвищує рівномірність фракційного складу подрібнених часток, рівномірність лущення та подрібнення, збільшує продуктивність та знижує енергоємність процесу. Корисна модель пояснюється кресленнями, на яких зображено: на фіг. 1 - графіки розподілу часток зерен по розміру та силі удару у зоні подрібнення; на фіг. 2 - розподіл фракцій зерен по камері подрібнення; на фіг. 3 - схема подрібнення дрібної частки прямим ударом та відвід її продуктів подрібнення з камери подрібнення; на фіг. 4 - схема подрібнення великої частки зерна прямим ударом та відвід її продуктів подрібнення. Заявлений спосіб реалізується таким чином. Попередньо очищене від домішок зерно подається гравітаційно на попередню сепарацію зерна на фракції по розмірах за допомогою поверхонь брахистохронної властивості з щілинними отворами. Сепарація зерна за допомогою поверхонь брахистохронної властивості з щілинними отворами забезпечує виділення спочатку фракцію зерна великих розмірів, потім середніх та дрібних. Це забезпечує раціональний режим завантаження камери подрібнення від центра до периферії, що відповідає розподілу сили удару на подрібнення 66485 4 для кожної фракції (по способу, що пропонується) на відміну від аналога (див. фіг. 1). Після сепарації кожна фракція зерна тонкими шарами рівномірно та одночасно за допомогою таутохронних напрямних подається на подрібнення прямим ударом (наприклад, робочим органом у вигляді стрижня) від великої до дрібної від центра до периферії камери подрібнення. Так як, різні фракції зерна виділилися за допомогою поверхонь брахистохронної властивості з щілинними отворами в різний час та на різній висоті, то для забезпечення одночасного й рівномірного їх влучення в зону подрібнення прямим ударом застосовуються поверхні з таутохронними напрямними [Василенко П.М. Теория движения частиц по шероховатым поверхностям сельскохозяйственных машин.: К. Изд-во Украинской академии сельскохозяйственных наук. - 1960. С. 179-187]. Таким чином кожна фракція зерна потрапляє у свою зону подрібнення: фракція з великими зернами ближче до центра камери подрібнення, з дрібними - ближче до периферії (фіг. 2), чим забезпечується якісне подрібнення без перешкоджання великими частками зерен виходу дрібних часток із зони подрібнення. На фіг. 3 показана схема подрібнення дрібної частки прямим ударом та відвід її продуктів подрібнення з камери подрібнення. Дрібна частка зерна після прямого удару об робочий орган подрібнюється на де кілька часток та видаляється з камери подрібнення без перешкоджання великими частками зерен. На фіг. 4 показана схема подрібнення великої частки зерна прямим ударом та відвід її продуктів подрібнення з камери подрібнення. Велика частка зерна потрапляє у камеру подрібнення ближче до центру, де подрібнюється прямим ударом на декілька часток меншого розміру, які, потрапляючи на периферійну зону камери подрібнення, або видаляються з камери подрібнення, якщо їх розмір менше отворів решітки камери подрібнення, або відскакують від решітки на повторне подрібнення, після чого видаляються з камери подрібнення. Таким чином, створення спрямованих потоків однорідних по розмірах зерен на лущення та подрібнення прямим ударом за допомогою поверхонь брахистохронної властивості з щілинними отворами та поверхонь з таутохронними напрямними дозволяє раціонально організувати робочий процес подрібнення, знизити циркулююче навантаження в камері подрібнення та підвищити якість процесу. 5 66485 6 7 Комп’ютерна верстка А. Крулевський 66485 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
