Багатоходовий розподільний пристрій

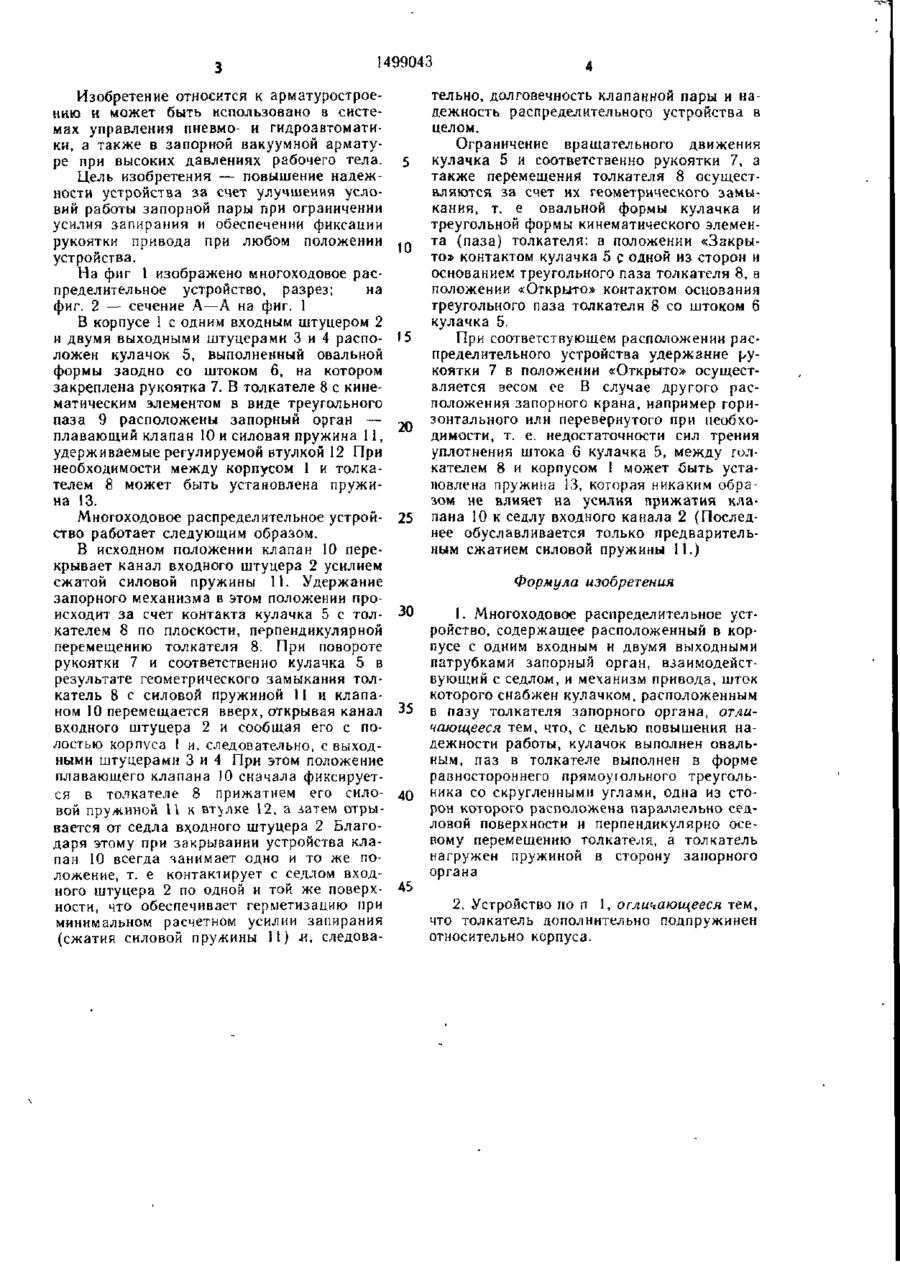

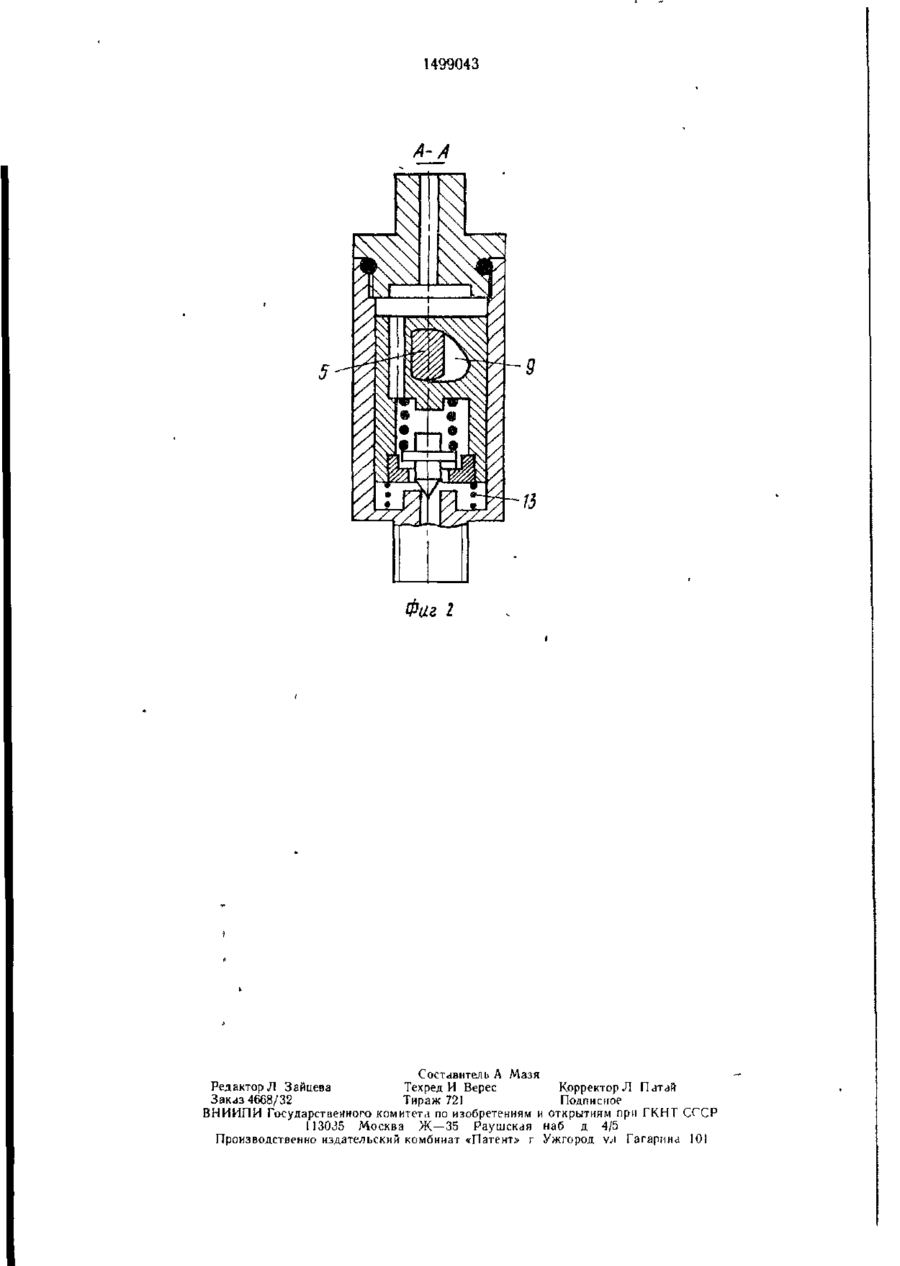

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5i)4 F 16 К 31/524, 11/065 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t (21) 4267801/22-29 (22) 25.06.87 (46) 07.08 89 Бюл. № 29 (71) Всесоюзный научно-исследовательский институт горноспасательного дела (72) Г П Демченко (53) 621 646(088 8) (56) Авторское свидетельство СССР № 868224, кл F 16 К 31/52, 1980 (54) МНОГОХОДОВОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО С57) Изобретение м б использовано в за порной вакуумной арматуре Цель изобретения — повышение надежности работы мно гоходового устр-ва В корпусе 1 расположен запорный орган с одним входным и двумя выходными патрубками 2, 3, 4 Запорный орган взаимодействует с седлом. Шток 6 механизма привода снабжен кулачком 5, расположенным в пазу толкателя 8, кулачок 5 выполнен овальным Паз выполнен в форме равностороннего прямоугольного треугольника со скругленными углами Одна из сто рон треугольника расположена параллельно седловой поверхности и перпендикулярно осевому перемещению толкателя 8 Толкатель 8 нагружен пружиной ! 1 в сторону запорного органа и подпружинен относительно корпуса 1 1 з пф-лы, 2 ил. О ю Фаг 1 1499043 Изобретение относится к арматуростроению и может быть кспользовано в системах управления пневмо- и гидроавтоматики, а также в запорной вакуумной арматуре при высоких давлениях рабочего тела. Цель изобретения — повышение надежности устройства за счет улучшения условий работы запорной пары при ограничении усилия запирания и обеспечении фиксации рукоятки привода при любом положении устройства. На фиг 1 изображено многоходовое распределительное устройство, разрез; на фиг. 2 — сечение А—А на фиг. 1 В корпусе 1 с одним входным штуцером 2 и двумя выходными штуцерами 3 и 4 расположен кулачок 5, выполненный овальной формы заодно со штоком 6, на котором закреплена рукоятка 7. В толкателе 8 с кинематическим элементом в виде треугольного паза 9 расположены запорный орган — плавающий клапан 10 и силовая пружина 11, удерживаемые регулируемой втулкой 12 При необходимости между корпусом 1 и толкателем 8 может быть установлена пружина 13. Многоходовое распределительное устройство работает следующим образом. В исходном положении клапан 10 перекрывает канал входного штуцера 2 усилием сжатой силовой пружины 11. Удержание запорного механизма в этом положении происходит за счет контакта кулачка 5 с толкателем 8 по плоскости, перпендикулярной перемещению толкателя 8. При повороте рукоятки 7 и соответственно кулачка 5 в результате геометрического замыкания толкатель 8 с силовой пружиной 11 и клапаном 10 перемещается вверх, открывая канал входного штуцера 2 и сообщая его с полостью корпуса I и, следовательно, с выходными штуцерами 3 и 4 При этом положение плавающего клапана 10 сначала фиксируется в толкателе 8 прижатием его силовой пружиной 11 к вт\лке 12, а затем отрывается от седла вводного штуцера 2 Благодаря этому при закрывании устройства клапан 10 всегда занимает одно и то же положение, т. е контактирует с седлом входного штуцера 2 по одной и той же поверхности, что обеспечивает герметизацию при минимальном расчетном усилии запирания (сжатия силовой пружины 11) л, следова 5 .« 15 ^ 25 тельно, долговечность клапанной пары и надежность распределительного устройства в целом. Ограничение вращательного движения кулачка 5 и соответственно рукоятки 7, а также перемещения толкателя 8 осуществляются за счет их геометрического замыкания, т. е овальной формы кулачка и треугольной формы кинематического элемента (паза) толкателя: в положении «Закрыто» контактом кулачка 5 с одной из сторон и основанием треугольного паза толкателя 8, в положении «Открыто» контактом основания треугольного паза толкателя 8 со штоком 6 кулачка 5. При соответствующем расположении распределительного устройства удержание рукоятки 7 в положении «Открыто» осуществляется весом се В случае другого расположения запорного крана, например горизонтального или перевернутого при необходимости, т. е. недостаточности сил трения уплотнения штока 6 кулачка 5, между толкателем 8 и корпусом I может быть установлена пружина 13, которая никаким образом не влияет на усилия прижатия клапана 10 к седлу входного канала 2 (Последнее обуславливается только предварительным сжатием силовой пружины 11.) Формула изобретения 30 35 Д О 45 1. Многоходовое распределительное устройство, содержащее расположенный в корпусе с одним входным и двумя выходными патрубками запорный орган, взаимодействующий с седлом, и механизм привода, шток которого снабжен кулачком, расположенным в пазу толкателя запорного органа, отличающееся тем, что, с целью повышения надежности работы, кулачок выполнен овальным, паз в толкателе выполнен в форме равностороннего прямоугольного треугольника со скругленными углами, одна из сторон которого расположена параллельно седловой поверхности и перпендикулярно осевому перемещению толкателя, а толкатель нагружен пружиной в сторону запорного органа 2. Устройство по п 1, отливающееся тем, что толкатель дополнительно подпружинен относительно корпуса. 1499043 A-A Фаг 1 Составитель А Мазя Редактор Л 3 айцева Техред И Верес Корректор Л П атай Заказ 4668/32 Тираж 721 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СГСР 113035 Москва Ж—35 Раушская наб д 4/5 Производственно издательский комбинат «Патент» г Ужгород \л Гагарина 101
