Розподільний пристрій аксіально-поршневої гідромашини

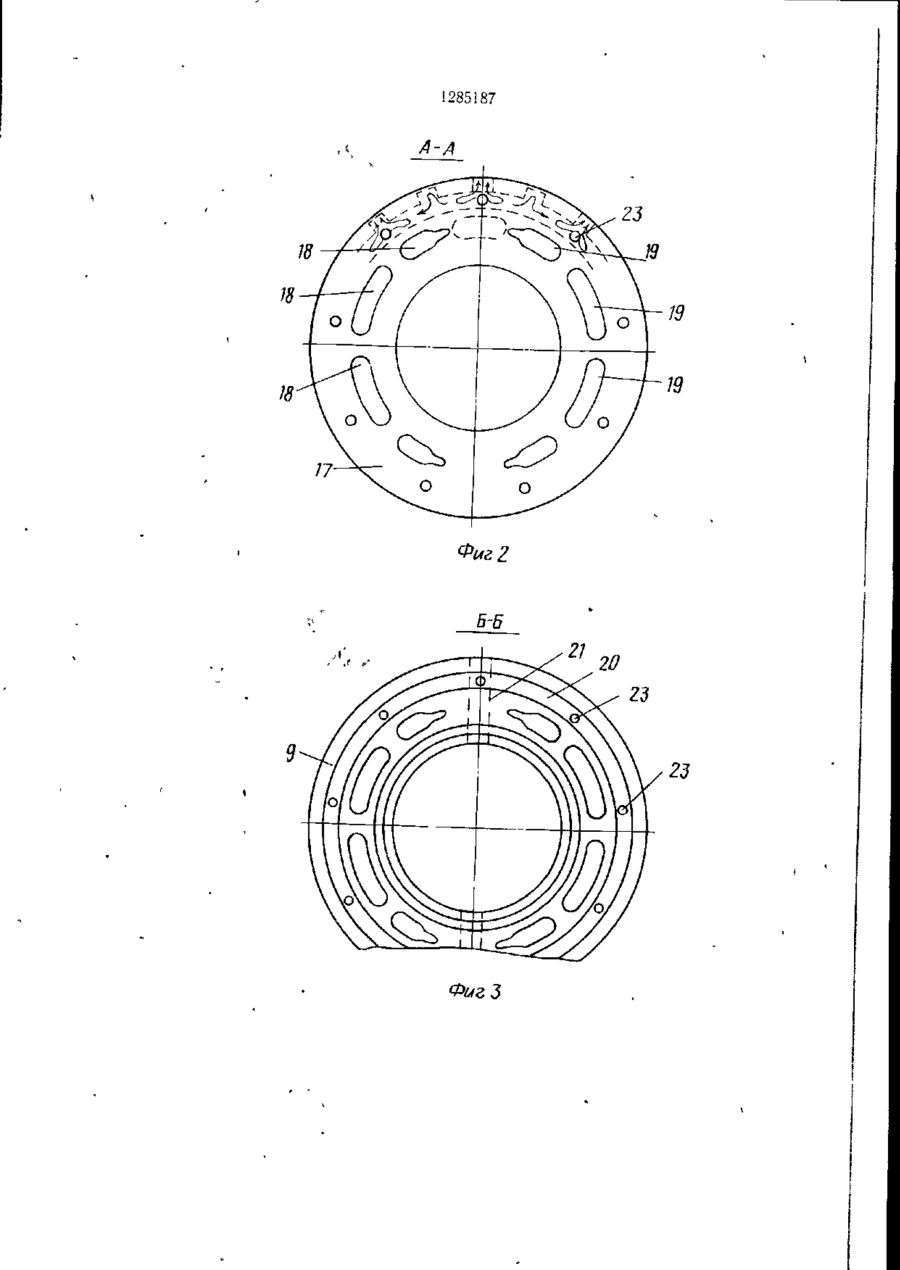

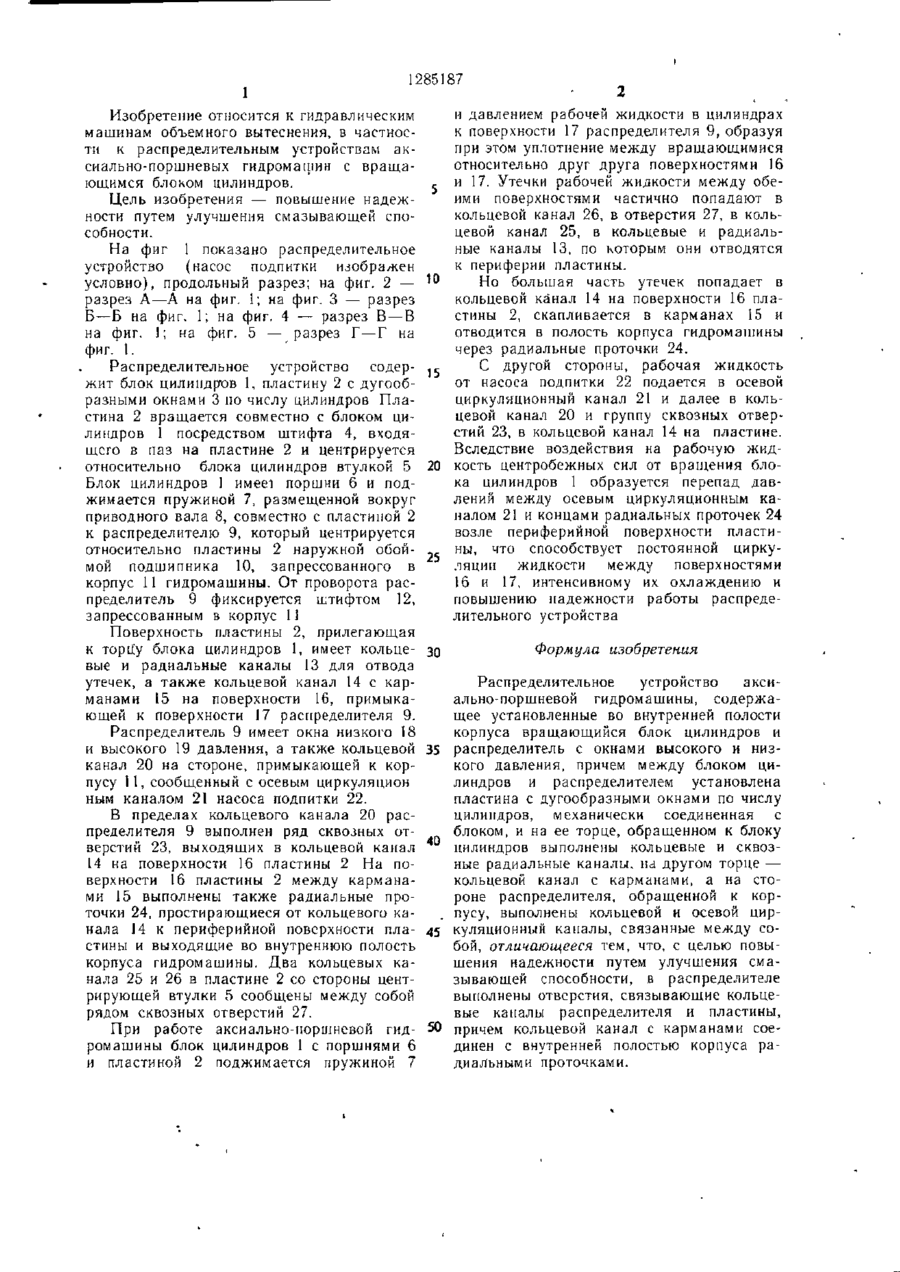

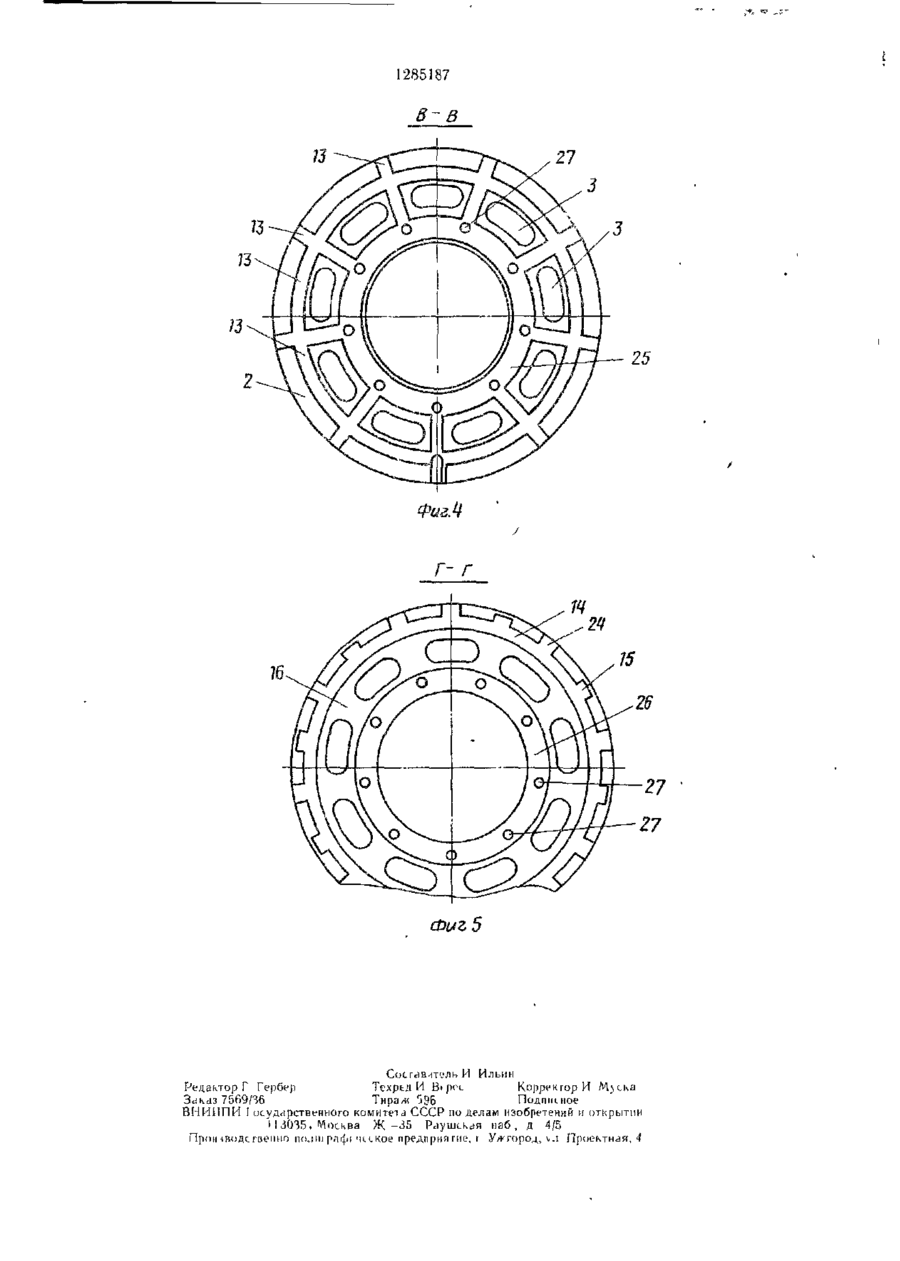

Изобретение относится к гидромашиностроению и позволяет повысить надежность устройства путем улучшения смазы вающей способности На торце пластины 2, установленной между распределителем (Р) 00 00 п Фиг 1 Ваавтае.. ••—•—»^и 1 1285187 Изобретение относится к гидравлическим машинам объемного вытеснения, в частности к распределительным устройствам аксиально-поршневых гидромашин с вращающимся блоком цилиндров. Цель изобретения — повышение надежности путем улучшения смазывающей способности. На фиг 1 показано распределительное устройство (насос подпитки изображен условно), продольный разрез; на фиг. 2 — разрез А—А на фиг. 1; на фиг. 3 — разрез Б—Б на фиг. 1; на фиг. 4 — разрез В — В на фиг. 1; на фиг. 5 — разрез Г—Г на фиг. 1. Распределительное устройство содержит блок цилиндров 1, пластину 2 с дугообразными окнами 3 по числу цилиндров Пластина 2 вращается совместно с блоком цилиндров 1 посредством штифта 4, входящего в паз на пластине 2 и центрируется относительно блока цилиндров втулкой 5 Блок цилиндров 1 имеет поршни б и поджимается пружиной 7, размещенной вокруг приводного вала 8, совместно с пластиной 2 к распределителю 9, который центрируется относительно пластины 2 наружной обоймой подшипника 10, запрессованного в корпус 11 гидромашины. От проворота распределитель 9 фиксируется штифтом 12, запрессованным в корпус II Поверхность пластины 2, прилегающая к торцу блока цилиндров 1, имеет кольцевые и радиальные каналы 13 для отвода утечек, а также кольцевой канал 14 с карманами 15 на поверхности 16, примыкающей к поверхности 17 распределителя 9. Распределитель 9 имеет окна низкого 18 и высокого 19 давления, а также кольцевой канал 20 на стороне, примыкающей к корпусу II, сообщенный с осевым циркуляцион ным каналом 21 насоса подпитки 22. В пределах кольцевого канала 20 распределителя 9 выполнен ряд сквозных отверстий 23, выходящих в кольцевой канал 14 на поверхности 16 пластины 2 На поверхности 16 пластины 2 между карманами 15 выполнены также радиальные проточки 24, простирающиеся от кольцевого канала 14 к периферийной поверхности пластины и выходящие во внутреннюю полость корпуса гидромашины. Два кольцевых канала 25 и 26 в пластине 2 со стороны центрирующей втулки 5 сообщены между собой рядом сквозных отверстий 27. При работе аксиально-поршневой гидРомашины блок цилиндров 1 с поршнями 6 и пластиной 2 поджимается пружиной 7 и давлением рабочей жидкости в цилиндрах к поверхности 17 распределителя 9, образуя при этом уплотнение между вращающимися относительно друг друга поверхностями 16 и 17. Утечки рабочей жидкости между обе5 ими поверхностями частично попадают в кольцевой канал 26, в отверстия 27, в кольцевой канал 25, в кольцевые и радиальные каналы 13, по которым они отводятся к периферии пластины. 10 Но большая часть утечек попадает в кольцевой канал 14 на поверхности 16 пластины 2, скапливается в карманах 15 и отводится в полость корпуса гидромашины через радиальные проточки 24. С другой стороны, рабочая жидкость 15 от насоса подпитки 22 подается в осевой циркуляционный канал 21 и далее в кольцевой канал 20 и группу сквозных отверстий 23, в кольцевой канал 14 на пластине. Вследствие воздействия на рабочую жид20 кость центробежных сил от вращения блока цилиндров 1 образуется перепад давлений между осевым циркуляционным каналом 21 и концами радиальных проточек 24 возле периферийной поверхности пластины, что способствует постоянной цирку?i. ляции жидкости между поверхностями 16 и 17, интенсивному их охлаждению и повышению надежности работы распределительного устройства зо Формула изобретения Распределительное устройство аксиально-поршневой гидромашины, содержащее установленные во внутренней полости корпуса вращающийся блок цилиндров и 35 распределитель с окнами высокого и низкого давления, причем между блоком цилиндров и распределителем установлена пластина с дугообразными окнами по числу цилиндров, механически соединенная с блоком, и на ее торце, обращенном к блоку цилиндров выполнены кольцевые и сквозные радиальные каналы, на другом торце — кольцевой канал с карманами, а на стороне распределителя, обращенной к корпусу, выполнены кольцевой и осевой цир45 куляционный каналы, связанные между собой, отличающееся тем, что, с целью повышения надежности путем улучшения смазывающей способности, в распределителе выполнены отверстия, связывающие кольцевые каналы распределителя и пластины, 50 причем кольцевой канал с карманами соединен с внутренней полостью корпуса радиальными проточками. 1285!87 A-A 23 18 19 17 Фиг 2 20 23 ФигЗ 1285187 8-8 21 ФагЛ Г- Г 75 27 Фиг 5 Сосгав-ітоль И Ильин Редактор Г Гербер Texpui И В> J>CL Корректор И М_\
