Спосіб точкового контактного зварювання із застосуванням зовнішніх електромагнітних дій

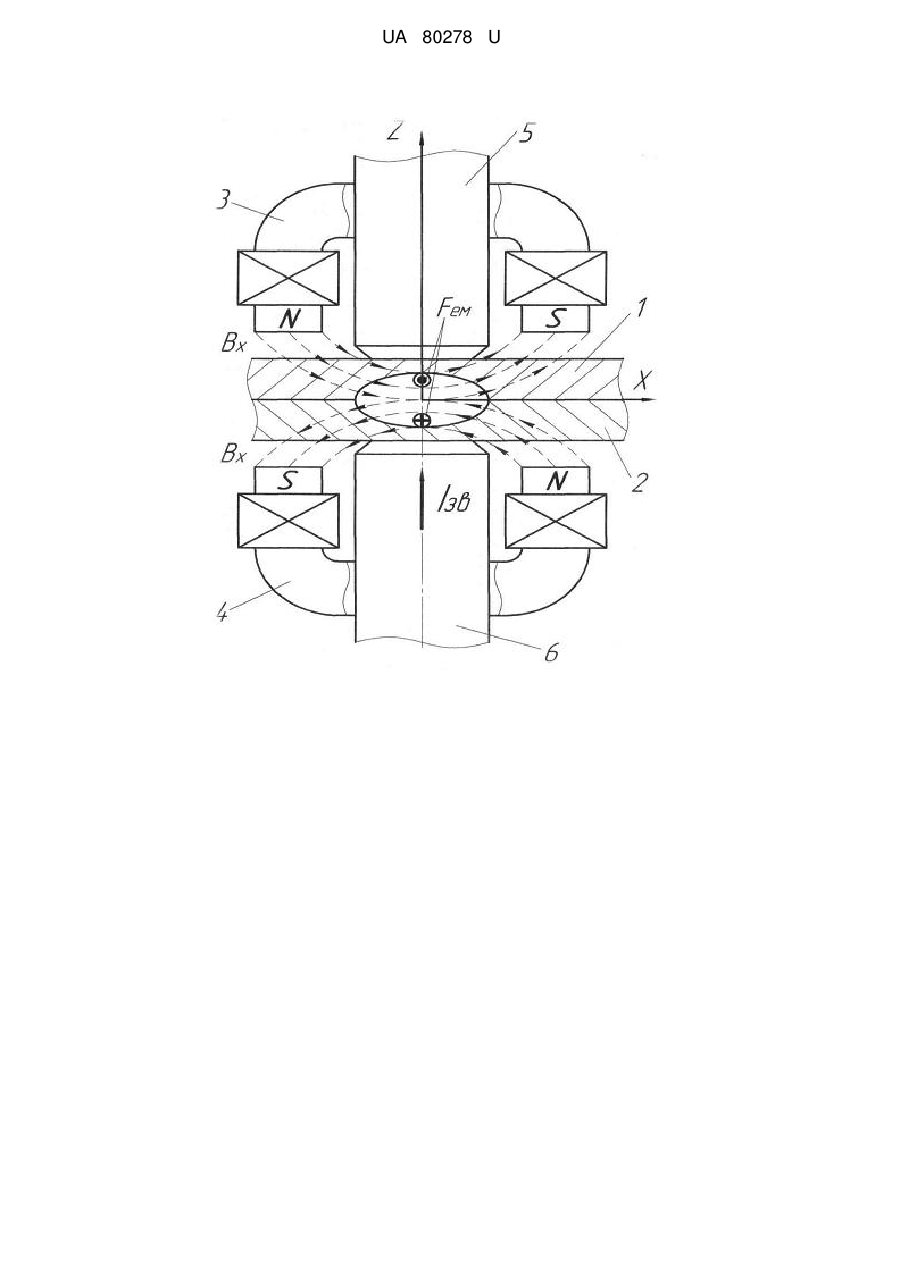

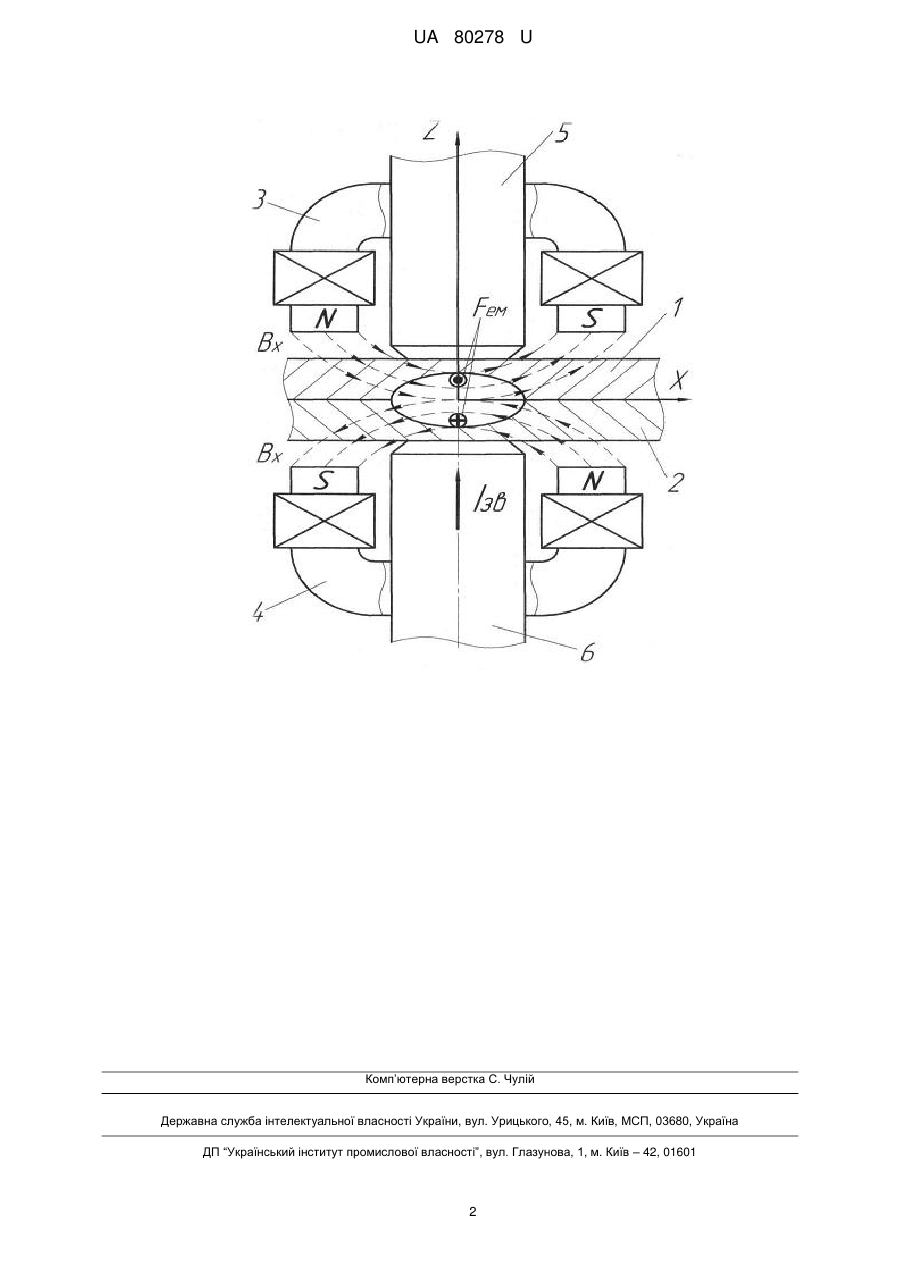

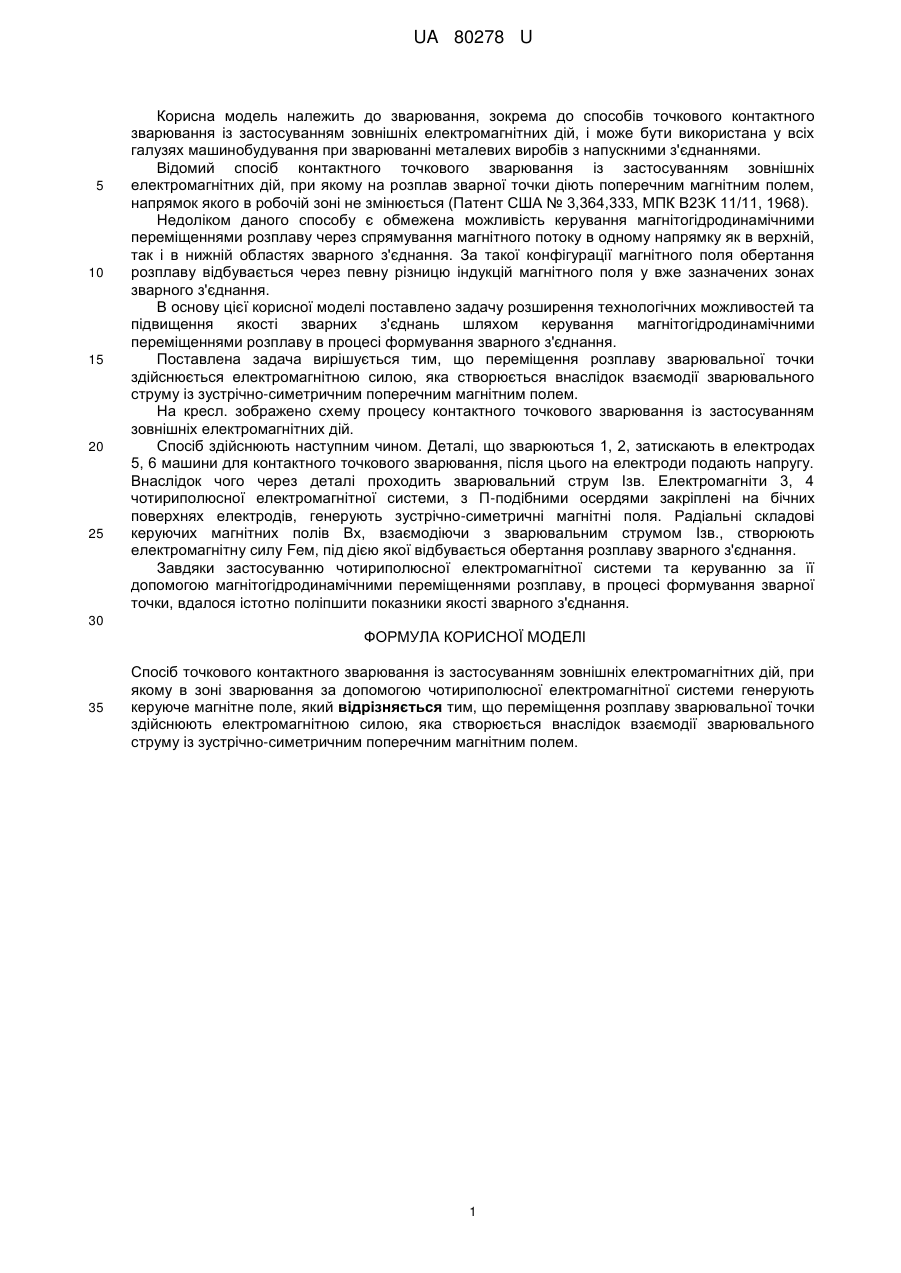

Реферат: Спосіб точкового контактного зварювання із застосуванням зовнішніх електромагнітних дій, при якому в зоні зварювання за допомогою чотириполюсної електромагнітної системи генерують керуюче магнітне поле. Переміщення розплаву зварювальної точки здійснюють електромагнітною силою, яка створюється внаслідок взаємодії зварювального струму із зустрічно-симетричним поперечним магнітним полем. UA 80278 U (12) UA 80278 U UA 80278 U 5 10 15 20 25 Корисна модель належить до зварювання, зокрема до способів точкового контактного зварювання із застосуванням зовнішніх електромагнітних дій, і може бути використана у всіх галузях машинобудування при зварюванні металевих виробів з напускними з'єднаннями. Відомий спосіб контактного точкового зварювання із застосуванням зовнішніх електромагнітних дій, при якому на розплав зварної точки діють поперечним магнітним полем, напрямок якого в робочій зоні не змінюється (Патент США № 3,364,333, МПК В23K 11/11, 1968). Недоліком даного способу є обмежена можливість керування магнітогідродинамічними переміщеннями розплаву через спрямування магнітного потоку в одному напрямку як в верхній, так і в нижній областях зварного з'єднання. За такої конфігурації магнітного поля обертання розплаву відбувається через певну різницю індукцій магнітного поля у вже зазначених зонах зварного з'єднання. В основу цієї корисної моделі поставлено задачу розширення технологічних можливостей та підвищення якості зварних з'єднань шляхом керування магнітогідродинамічними переміщеннями розплаву в процесі формування зварного з'єднання. Поставлена задача вирішується тим, що переміщення розплаву зварювальної точки здійснюється електромагнітною силою, яка створюється внаслідок взаємодії зварювального струму із зустрічно-симетричним поперечним магнітним полем. На кресл. зображено схему процесу контактного точкового зварювання із застосуванням зовнішніх електромагнітних дій. Спосіб здійснюють наступним чином. Деталі, що зварюються 1, 2, затискають в електродах 5, 6 машини для контактного точкового зварювання, після цього на електроди подають напругу. Внаслідок чого через деталі проходить зварювальний струм Ізв. Електромагніти 3, 4 чотириполюсної електромагнітної системи, з П-подібними осердями закріплені на бічних поверхнях електродів, генерують зустрічно-симетричні магнітні поля. Радіальні складові керуючих магнітних полів Вх, взаємодіючи з зварювальним струмом Ізв., створюють електромагнітну силу Feм, під дією якої відбувається обертання розплаву зварного з'єднання. Завдяки застосуванню чотириполюсної електромагнітної системи та керуванню за її допомогою магнітогідродинамічними переміщеннями розплаву, в процесі формування зварної точки, вдалося істотно поліпшити показники якості зварного з'єднання. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб точкового контактного зварювання із застосуванням зовнішніх електромагнітних дій, при якому в зоні зварювання за допомогою чотириполюсної електромагнітної системи генерують керуюче магнітне поле, який відрізняється тим, що переміщення розплаву зварювальної точки здійснюють електромагнітною силою, яка створюється внаслідок взаємодії зварювального струму із зустрічно-симетричним поперечним магнітним полем. 1 UA 80278 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
