Пристрій для збирання стебел конопель

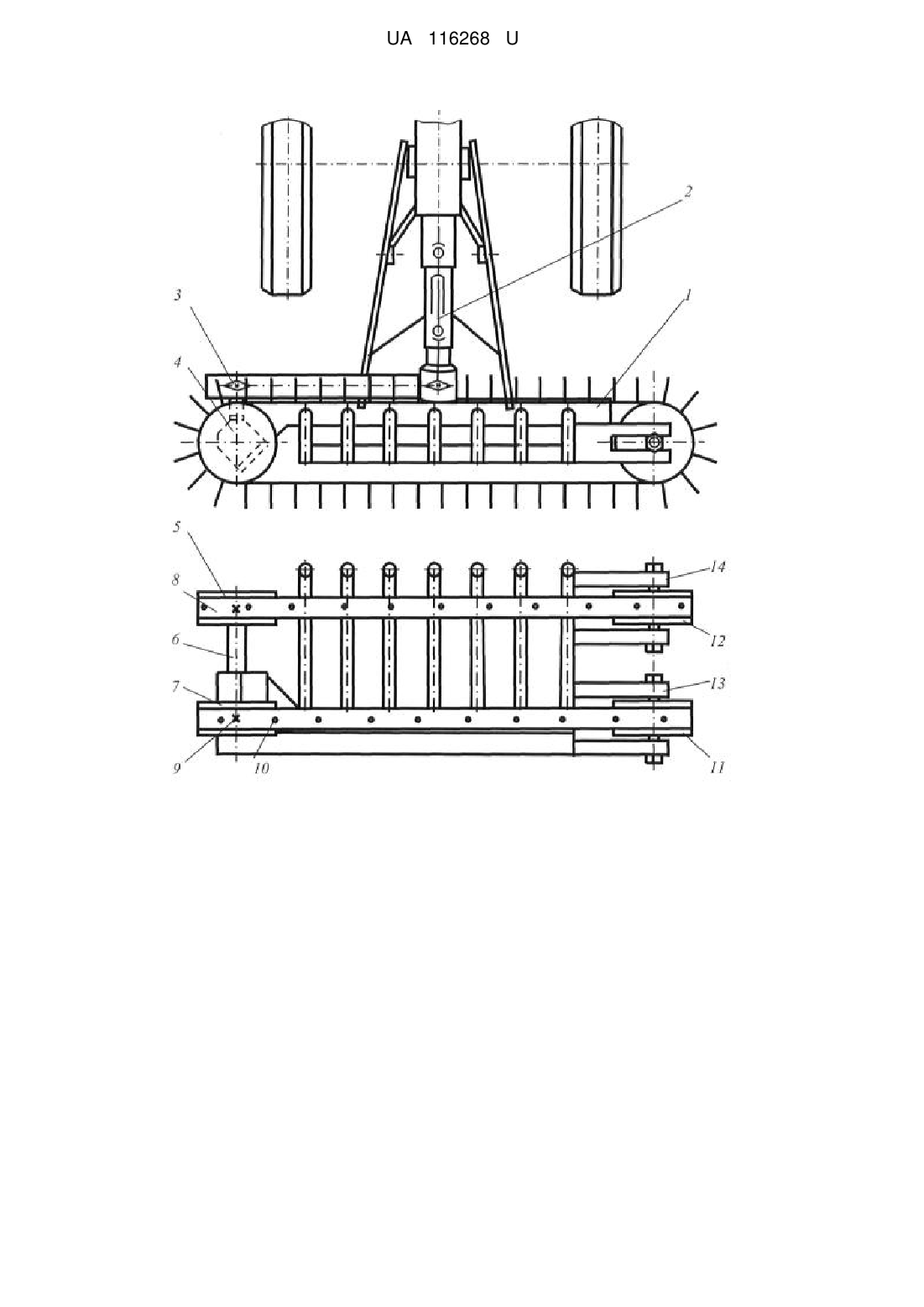

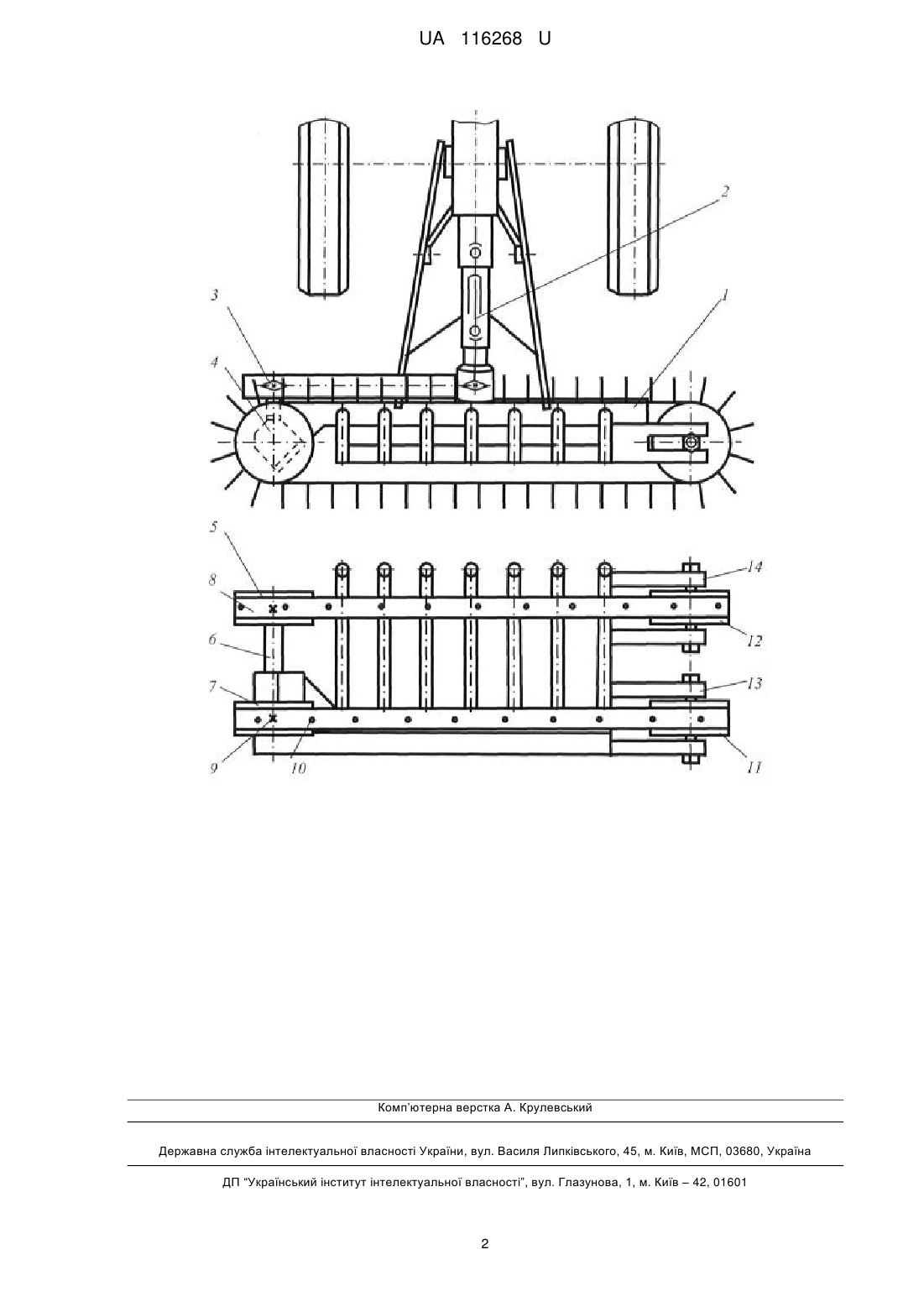

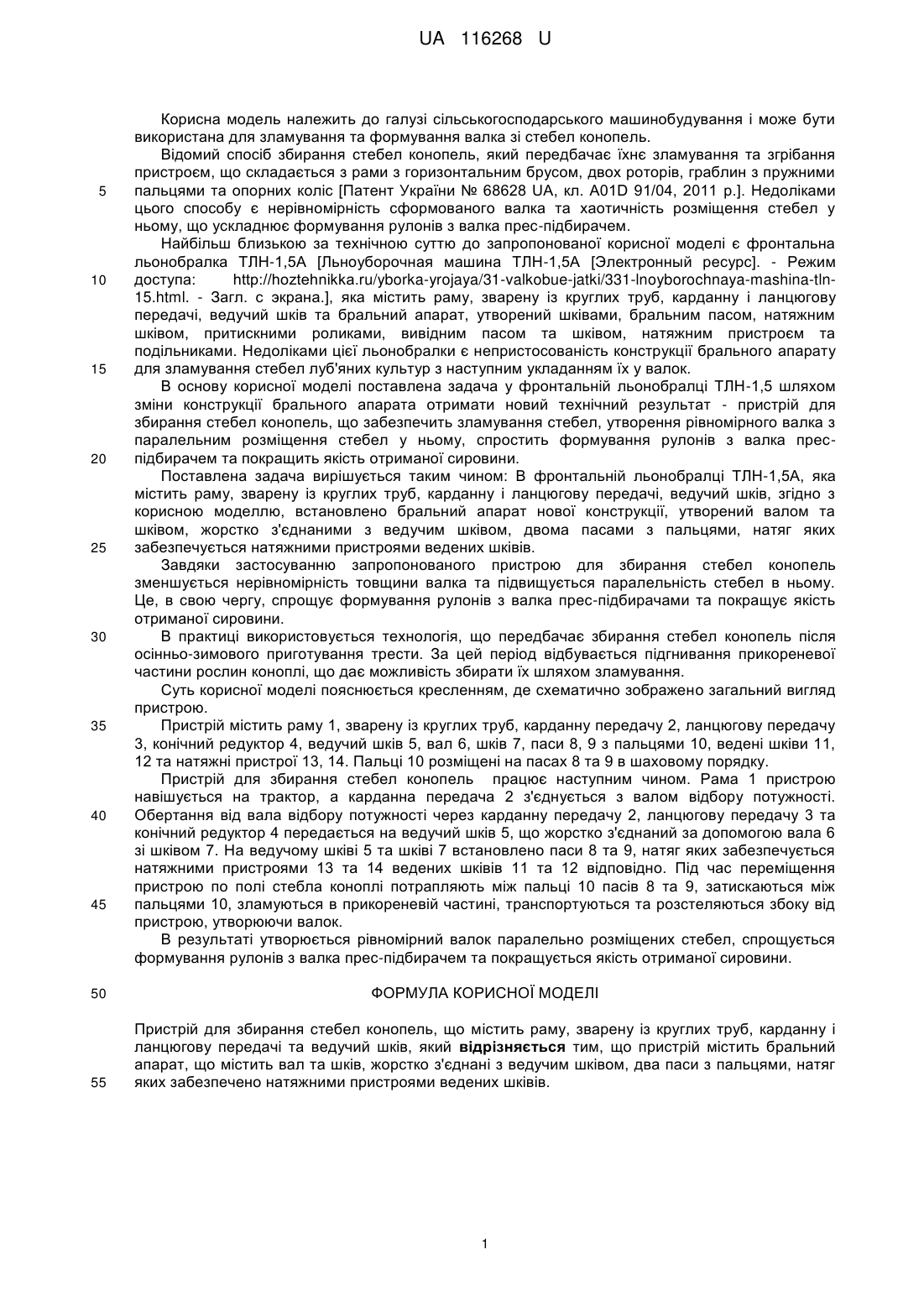

Реферат: Пристрій для збирання стебел конопель містить раму, зварену із круглих труб, карданну і ланцюгову передачі та ведучий шків. Також пристрій містить бральний апарат, що містить вал та шків, жорстко з'єднані з ведучим шківом, два паси з пальцями, натяг яких забезпечено натяжними пристроями ведених шківів. UA 116268 U (54) ПРИСТРІЙ ДЛЯ ЗБИРАННЯ СТЕБЕЛ КОНОПЕЛЬ UA 116268 U UA 116268 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для зламування та формування валка зі стебел конопель. Відомий спосіб збирання стебел конопель, який передбачає їхнє зламування та згрібання пристроєм, що складається з рами з горизонтальним брусом, двох роторів, граблин з пружними пальцями та опорних коліс [Патент України № 68628 UA, кл. A01D 91/04, 2011 p.]. Недоліками цього способу є нерівномірність сформованого валка та хаотичність розміщення стебел у ньому, що ускладнює формування рулонів з валка прес-підбирачем. Найбільш близькою за технічною суттю до запропонованої корисної моделі є фронтальна льонобралка ТЛН-1,5А [Льноуборочная машина ТЛН-1,5А [Электронный ресурс]. - Режим доступа: http://hoztehnikka.ru/yborka-yrojaya/31-valkobue-jatki/331-lnoyborochnaya-mashina-tln15.html. - Загл. с экрана.], яка містить раму, зварену із круглих труб, карданну і ланцюгову передачі, ведучий шків та бральний апарат, утворений шківами, бральним пасом, натяжним шківом, притискними роликами, вивідним пасом та шківом, натяжним пристроєм та подільниками. Недоліками цієї льонобралки є непристосованість конструкції брального апарату для зламування стебел луб'яних культур з наступним укладанням їх у валок. В основу корисної моделі поставлена задача у фронтальній льонобралці ТЛН-1,5 шляхом зміни конструкції брального апарата отримати новий технічний результат - пристрій для збирання стебел конопель, що забезпечить зламування стебел, утворення рівномірного валка з паралельним розміщення стебел у ньому, спростить формування рулонів з валка преспідбирачем та покращить якість отриманої сировини. Поставлена задача вирішується таким чином: В фронтальній льонобралці ТЛН-1,5А, яка містить раму, зварену із круглих труб, карданну і ланцюгову передачі, ведучий шків, згідно з корисною моделлю, встановлено бральний апарат нової конструкції, утворений валом та шківом, жорстко з'єднаними з ведучим шківом, двома пасами з пальцями, натяг яких забезпечується натяжними пристроями ведених шківів. Завдяки застосуванню запропонованого пристрою для збирання стебел конопель зменшується нерівномірність товщини валка та підвищується паралельність стебел в ньому. Це, в свою чергу, спрощує формування рулонів з валка прес-підбирачами та покращує якість отриманої сировини. В практиці використовується технологія, що передбачає збирання стебел конопель після осінньо-зимового приготування трести. За цей період відбувається підгнивання прикореневої частини рослин коноплі, що дає можливість збирати їх шляхом зламування. Суть корисної моделі пояснюється кресленням, де схематично зображено загальний вигляд пристрою. Пристрій містить раму 1, зварену із круглих труб, карданну передачу 2, ланцюгову передачу 3, конічний редуктор 4, ведучий шків 5, вал 6, шків 7, паси 8, 9 з пальцями 10, ведені шківи 11, 12 та натяжні пристрої 13, 14. Пальці 10 розміщені на пасах 8 та 9 в шаховому порядку. Пристрій для збирання стебел конопель працює наступним чином. Рама 1 пристрою навішується на трактор, а карданна передача 2 з'єднується з валом відбору потужності. Обертання від вала відбору потужності через карданну передачу 2, ланцюгову передачу 3 та конічний редуктор 4 передається на ведучий шків 5, що жорстко з'єднаний за допомогою вала 6 зі шківом 7. На ведучому шківі 5 та шківі 7 встановлено паси 8 та 9, натяг яких забезпечується натяжними пристроями 13 та 14 ведених шківів 11 та 12 відповідно. Під час переміщення пристрою по полі стебла коноплі потрапляють між пальці 10 пасів 8 та 9, затискаються між пальцями 10, зламуються в прикореневій частині, транспортуються та розстеляються збоку від пристрою, утворюючи валок. В результаті утворюється рівномірний валок паралельно розміщених стебел, спрощується формування рулонів з валка прес-підбирачем та покращується якість отриманої сировини. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для збирання стебел конопель, що містить раму, зварену із круглих труб, карданну і ланцюгову передачі та ведучий шків, який відрізняється тим, що пристрій містить бральний апарат, що містить вал та шків, жорстко з'єднані з ведучим шківом, два паси з пальцями, натяг яких забезпечено натяжними пристроями ведених шківів. 1 UA 116268 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
