Пристрій для досліджування процесу зрізування стебел конопель

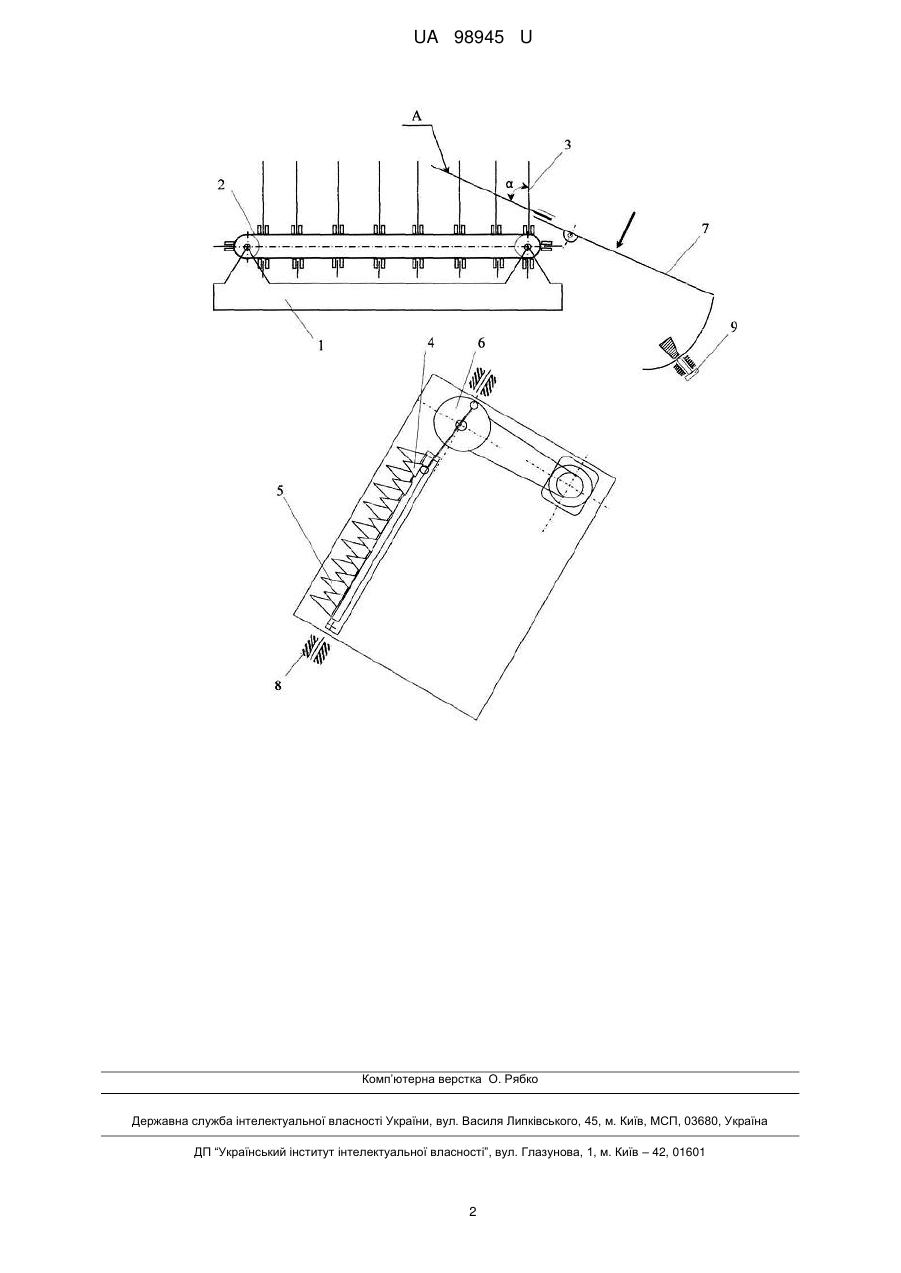

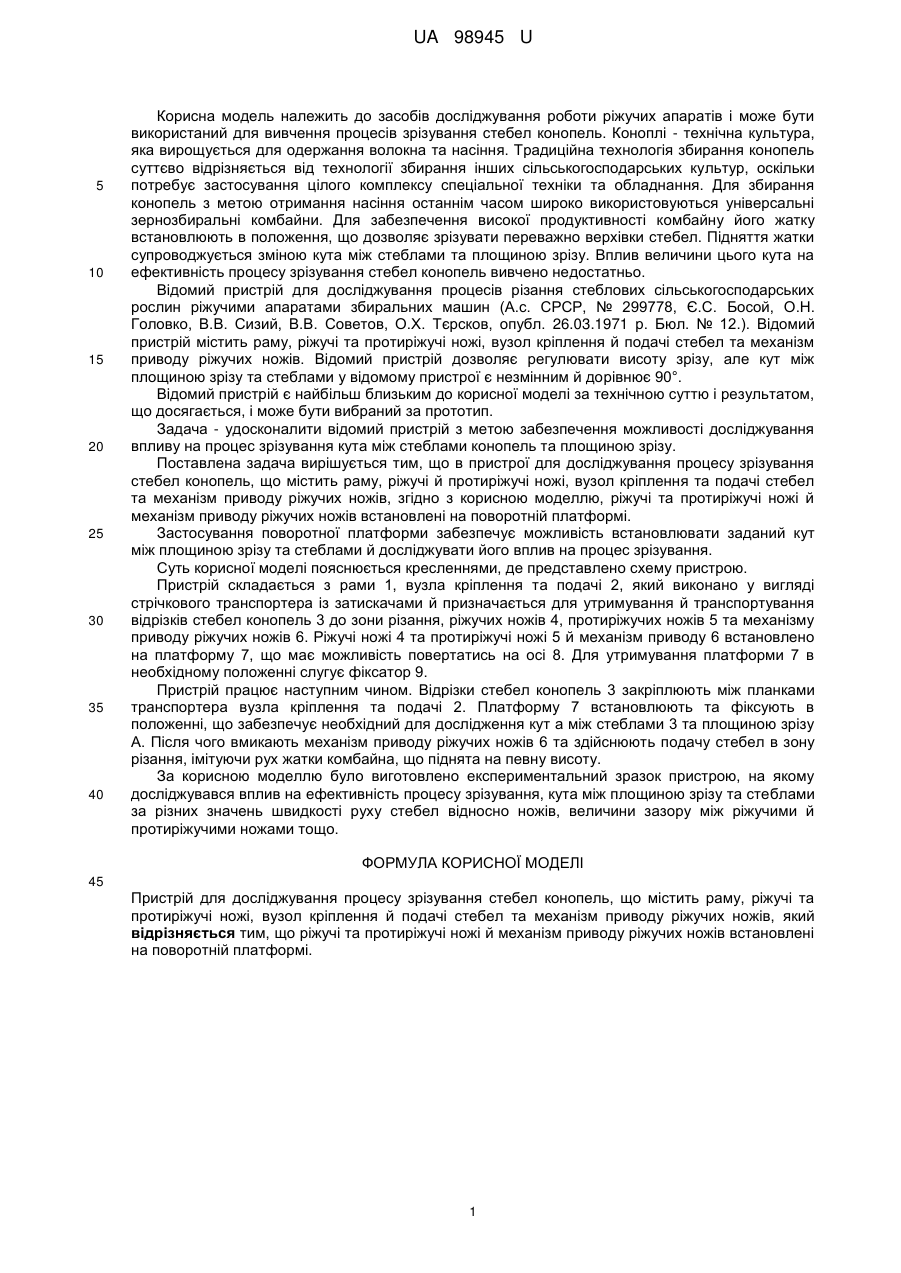

Реферат: Пристрій для досліджування процесу зрізування стебел конопель, що містить раму, ріжучі та протиріжучі ножі, вузол кріплення й подачі стебел та механізм приводу ріжучих ножів, причому ріжучі та протиріжучі ножі й механізм приводу ріжучих ножів встановлені на поворотній платформі. UA 98945 U (54) ПРИСТРІЙ ДЛЯ ДОСЛІДЖУВАННЯ ПРОЦЕСУ ЗРІЗУВАННЯ СТЕБЕЛ КОНОПЕЛЬ UA 98945 U UA 98945 U 5 10 15 20 25 30 35 40 Корисна модель належить до засобів досліджування роботи ріжучих апаратів і може бути використаний для вивчення процесів зрізування стебел конопель. Коноплі - технічна культура, яка вирощується для одержання волокна та насіння. Традиційна технологія збирання конопель суттєво відрізняється від технології збирання інших сільськогосподарських культур, оскільки потребує застосування цілого комплексу спеціальної техніки та обладнання. Для збирання конопель з метою отримання насіння останнім часом широко використовуються універсальні зернозбиральні комбайни. Для забезпечення високої продуктивності комбайну його жатку встановлюють в положення, що дозволяє зрізувати переважно верхівки стебел. Підняття жатки супроводжується зміною кута між стеблами та площиною зрізу. Вплив величини цього кута на ефективність процесу зрізування стебел конопель вивчено недостатньо. Відомий пристрій для досліджування процесів різання стеблових сільськогосподарських рослин ріжучими апаратами збиральних машин (А.с. СРСР, № 299778, Є.С. Босой, О.Н. Головко, В.В. Сизий, В.В. Советов, О.Х. Тєрсков, опубл. 26.03.1971 р. Бюл. № 12.). Відомий пристрій містить раму, ріжучі та протиріжучі ножі, вузол кріплення й подачі стебел та механізм приводу ріжучих ножів. Відомий пристрій дозволяє регулювати висоту зрізу, але кут між площиною зрізу та стеблами у відомому пристрої є незмінним й дорівнює 90°. Відомий пристрій є найбільш близьким до корисної моделі за технічною суттю і результатом, що досягається, і може бути вибраний за прототип. Задача - удосконалити відомий пристрій з метою забезпечення можливості досліджування впливу на процес зрізування кута між стеблами конопель та площиною зрізу. Поставлена задача вирішується тим, що в пристрої для досліджування процесу зрізування стебел конопель, що містить раму, ріжучі й протиріжучі ножі, вузол кріплення та подачі стебел та механізм приводу ріжучих ножів, згідно з корисною моделлю, ріжучі та протиріжучі ножі й механізм приводу ріжучих ножів встановлені на поворотній платформі. Застосування поворотної платформи забезпечує можливість встановлювати заданий кут між площиною зрізу та стеблами й досліджувати його вплив на процес зрізування. Суть корисної моделі пояснюється кресленнями, де представлено схему пристрою. Пристрій складається з рами 1, вузла кріплення та подачі 2, який виконано у вигляді стрічкового транспортера із затискачами й призначається для утримування й транспортування відрізків стебел конопель 3 до зони різання, ріжучих ножів 4, протиріжучих ножів 5 та механізму приводу ріжучих ножів 6. Ріжучі ножі 4 та протиріжучі ножі 5 й механізм приводу 6 встановлено на платформу 7, що має можливість повертатись на осі 8. Для утримування платформи 7 в необхідному положенні слугує фіксатор 9. Пристрій працює наступним чином. Відрізки стебел конопель 3 закріплюють між планками транспортера вузла кріплення та подачі 2. Платформу 7 встановлюють та фіксують в положенні, що забезпечує необхідний для дослідження кут а між стеблами 3 та площиною зрізу А. Після чого вмикають механізм приводу ріжучих ножів 6 та здійснюють подачу стебел в зону різання, імітуючи рух жатки комбайна, що піднята на певну висоту. За корисною моделлю було виготовлено експериментальний зразок пристрою, на якому досліджувався вплив на ефективність процесу зрізування, кута між площиною зрізу та стеблами за різних значень швидкості руху стебел відносно ножів, величини зазору між ріжучими й протиріжучими ножами тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для досліджування процесу зрізування стебел конопель, що містить раму, ріжучі та протиріжучі ножі, вузол кріплення й подачі стебел та механізм приводу ріжучих ножів, який відрізняється тим, що ріжучі та протиріжучі ножі й механізм приводу ріжучих ножів встановлені на поворотній платформі. 1 UA 98945 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
