Спосіб збирання конопель

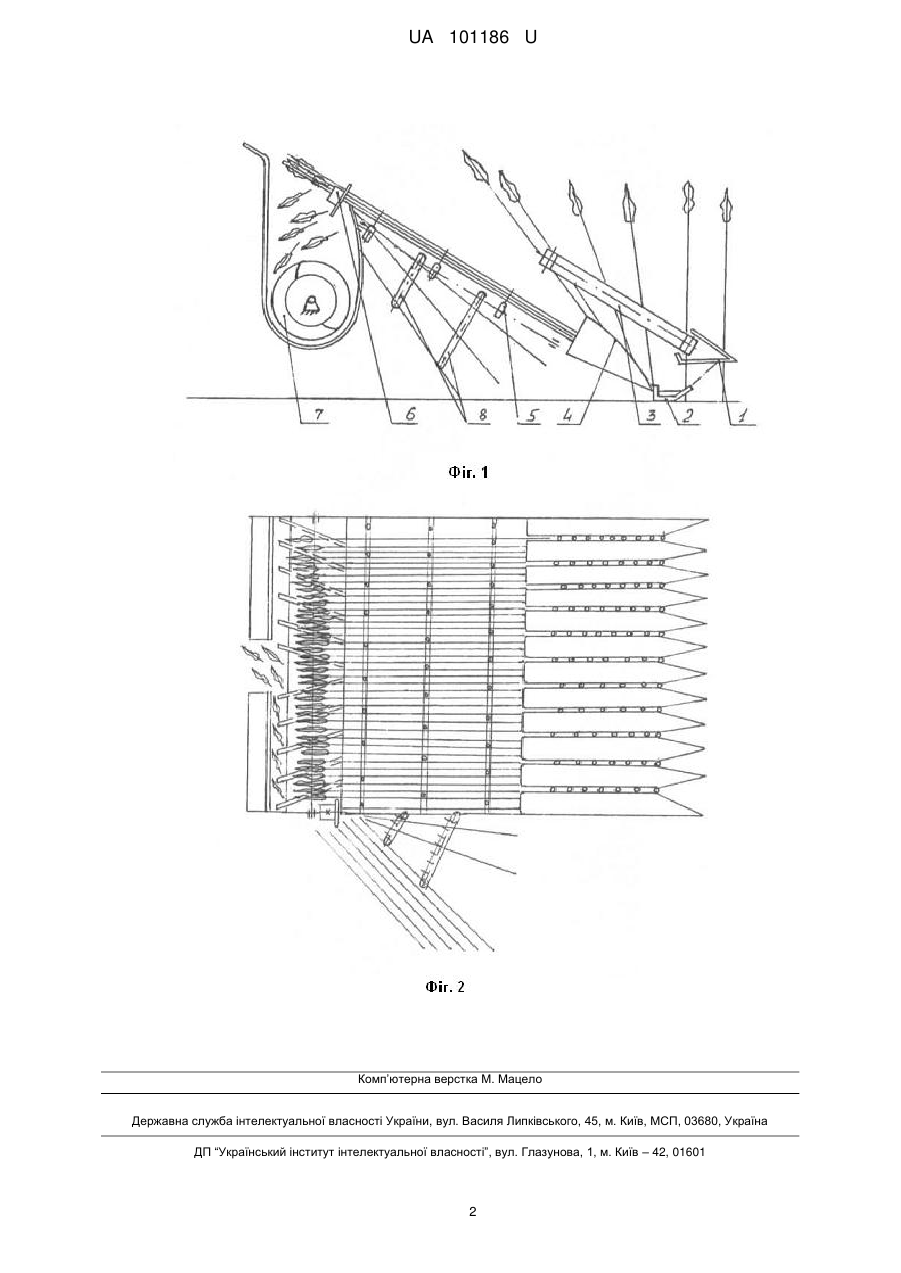

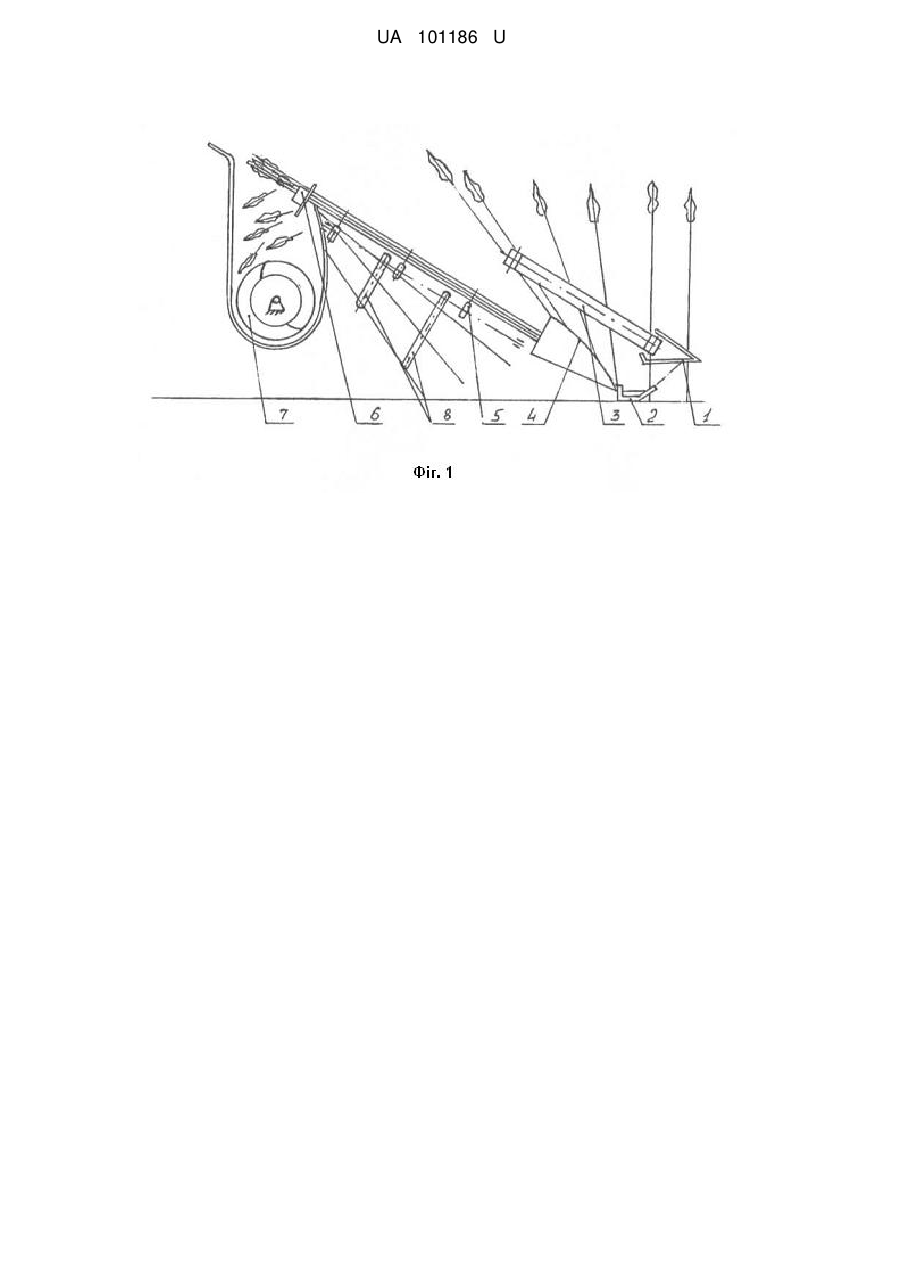

Реферат: UA 101186 U UA 101186 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва, зокрема до збирання і первинної переробки конопель. Вирощування конопель на подвійне використання для отримання волокна і насіння має велике народногосподарське значення. Ефективність виробництва коноплепродукції залежить від якості отриманого волокна і насіння, затрат на її виробництво та металоємкості машин. Відомий спосіб збирання конопель, який включає поділ стеблестою на окремі смужки, зріз стебел, транспортування їх пасами секційного транспортера у вертикальному положенні до столу голчатого транспортера з поворотом стебел на виході із секційного транспортера, укладку стебел на стіл голчатого транспортера в стрічку з паралельно орієнтованих стебел [Патент на корисну модель № 90478 Коноплежатка. /В.О. Гридякін; Опубл. 26.05.2014, Бюл. № 10]. Недоліком способу є відсутність обмолоту суцвіть насіннєвих конопель. Відомий спосіб збирання конопель на подвійне використання, який виконує поділ стеблестою на окремі смужки, зріз стебел, транспортування їх пасами секційного транспортера на стіл голчатого транспортера, відокремлення зілля і плутанини, вирівнювання стебел по кінцівкам, транспортування стебел голчатим транспортером до обчісувального пристрою, обчісування стебел, розстилання у стрічку на скошену частину поля [Авторское свидетельство № 942620, СССР, М. Кл., A01D 45/00. Коноплезбиральный комбайн. /Г.И. Гончаров, и другие; ВНИИЛК; Заявл. 03.11.1980; Опубл. 15.07.1982, Бюл. № 26], в якому частково враховані недоліки попереднього. Даний спосіб забезпечує обчісування стебел конопель і збір насіння. Недоліком способу є наявність непаралельної орієнтації стебел у стрічці та травмування свіжезрізаних стебел обчісувальним пристроєм. За технічною суттю та досягнутим результатом цей спосіб є найближчим і може бути взятий як прототип. Задачею корисної моделі є створення способу збирання конопель на подвійне використання, в якому за рахунок технологічних особливостей можливо було б підвищити якісні показники коноплепродукції, надійність виконання технологічного процесу та зменшення собівартості продукції. Поставлена задача вирішується тим, що у способі збирання конопель на подвійне використання, який включає поділ стеблостою на смужки, зріз стебел, транспортування з поворотом стебел в напрямку руху, укладку паралельно орієнтованих стебел на транспортер, обріз суцвіть стебел, транспортування суцвіть в молотильну камеру зернозбирального комбайна, укладку стебел в стрічку на скошену частину поля, одночасно обрізані суцвіття стебел направляються в молотильну камеру зернозбирального комбайна, а стебла укладаються в стрічку на скошену частину поля. Для реалізації запропонованого способу (фіг. 1, 2) під час руху зернозбирального комбайна з навісною коноплежаткою полем дільники 1 поділяють стеблостій на окремі смужки і направляють у транспортувальні струмки секційного транспортера 3. Паси секційного транспортера затискають стебла, які одночасно зрізуються ріжучим апаратом 2 і кінцівками упираються в упорні щитки 4. При русі в секційному транспортері стебла одночасно повертаються в напрямку руху, що дозволяє укладати стебла паралельно зорієнтованими на стіл голчатого транспортера 5. Голчатий транспортер 5 транспортує стрічку стебел до розстилального апарату 8. На виході із голчатого транспортера 5 різальний апарат суцвіть стебел 6 обрізує суцвіття стебел, які попадають на шнек 7 і транспортуються до транспортеру зернозбирального комбайна. В молотильній камері комбайна насіння відділяється від суцвіть. Стебла захоплюються розстилальним апаратом 8 й укладуються в стрічку на скошену частину поля. Використання даного способу дозволяє підвищити якість коноплепродукції, надійність технологічного процесу та уніфіковує збирання конопель на подвійне використання з зерновими культурами і не потребує спеціальних коноплезбиральних машин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб збирання конопель на подвійне використання, який включає поділ стеблостою на смужки, зріз стебел, транспортування з поворотом стебел в напрямку руху, укладку паралельно орієнтованих стебел на транспортер, обріз суцвіть стебел, транспортування суцвіть в молотильну камеру зернозбирального комбайна, укладку стебел в стрічку на скошену частину поля, який відрізняється тим, що обрізання суцвіть стебел, які надходять в молотильну камеру зернозбирального комбайна, відбувається одночасно з укладкою стебел в стрічку на скошену частину поля. 1 UA 101186 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
