Черв’ячний екструдер

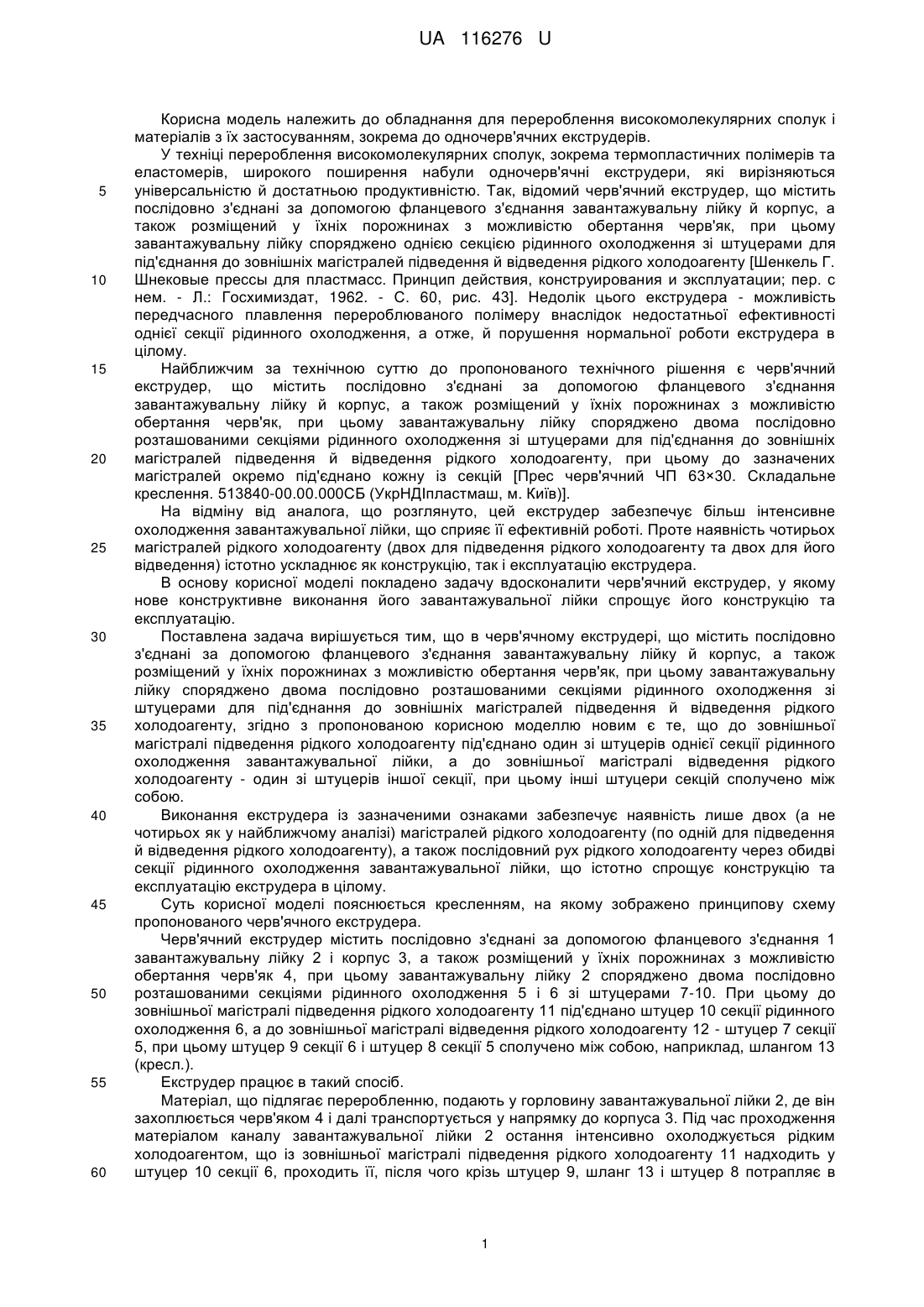

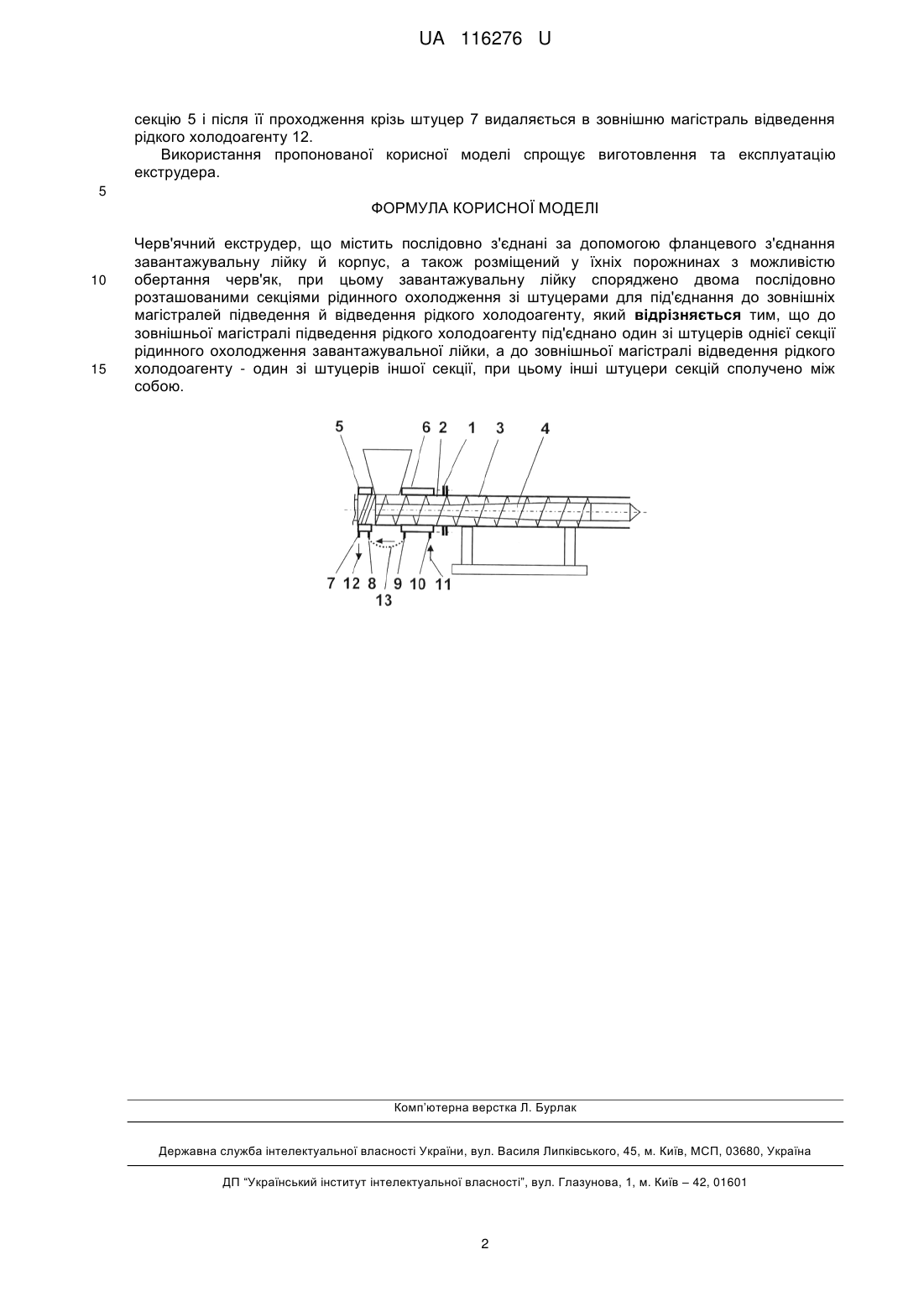

Реферат: Черв'ячний екструдер містить послідовно з'єднані за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як, при цьому завантажувальну лійку споряджено двома послідовно розташованими секціями рідинного охолодження зі штуцерами для під'єднання до зовнішніх магістралей підведення й відведення рідкого холодоагенту. До зовнішньої магістралі підведення рідкого холодоагенту під'єднано один зі штуцерів однієї секції рідинного охолодження завантажувальної лійки, а до зовнішньої магістралі відведення рідкого холодоагенту - один зі штуцерів іншої секції, при цьому інші штуцери секцій сполучено між собою. UA 116276 U (12) UA 116276 U UA 116276 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для перероблення високомолекулярних сполук і матеріалів з їх застосуванням, зокрема до одночерв'ячних екструдерів. У техніці перероблення високомолекулярних сполук, зокрема термопластичних полімерів та еластомерів, широкого поширення набули одночерв'ячні екструдери, які вирізняються універсальністю й достатньою продуктивністю. Так, відомий черв'ячний екструдер, що містить послідовно з'єднані за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як, при цьому завантажувальну лійку споряджено однією секцією рідинного охолодження зі штуцерами для під'єднання до зовнішніх магістралей підведення й відведення рідкого холодоагенту [Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 60, рис. 43]. Недолік цього екструдера - можливість передчасного плавлення перероблюваного полімеру внаслідок недостатньої ефективності однієї секції рідинного охолодження, а отже, й порушення нормальної роботи екструдера в цілому. Найближчим за технічною суттю до пропонованого технічного рішення є черв'ячний екструдер, що містить послідовно з'єднані за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як, при цьому завантажувальну лійку споряджено двома послідовно розташованими секціями рідинного охолодження зі штуцерами для під'єднання до зовнішніх магістралей підведення й відведення рідкого холодоагенту, при цьому до зазначених магістралей окремо під'єднано кожну із секцій [Прес черв'ячний ЧП 63×30. Складальне креслення. 513840-00.00.000СБ (УкрНДІпластмаш, м. Київ)]. На відміну від аналога, що розглянуто, цей екструдер забезпечує більш інтенсивне охолодження завантажувальної лійки, що сприяє її ефективній роботі. Проте наявність чотирьох магістралей рідкого холодоагенту (двох для підведення рідкого холодоагенту та двох для його відведення) істотно ускладнює як конструкцію, так і експлуатацію екструдера. В основу корисної моделі покладено задачу вдосконалити черв'ячний екструдер, у якому нове конструктивне виконання його завантажувальної лійки спрощує його конструкцію та експлуатацію. Поставлена задача вирішується тим, що в черв'ячному екструдері, що містить послідовно з'єднані за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як, при цьому завантажувальну лійку споряджено двома послідовно розташованими секціями рідинного охолодження зі штуцерами для під'єднання до зовнішніх магістралей підведення й відведення рідкого холодоагенту, згідно з пропонованою корисною моделлю новим є те, що до зовнішньої магістралі підведення рідкого холодоагенту під'єднано один зі штуцерів однієї секції рідинного охолодження завантажувальної лійки, а до зовнішньої магістралі відведення рідкого холодоагенту - один зі штуцерів іншої секції, при цьому інші штуцери секцій сполучено між собою. Виконання екструдера із зазначеними ознаками забезпечує наявність лише двох (а не чотирьох як у найближчому аналізі) магістралей рідкого холодоагенту (по одній для підведення й відведення рідкого холодоагенту), а також послідовний рух рідкого холодоагенту через обидві секції рідинного охолодження завантажувальної лійки, що істотно спрощує конструкцію та експлуатацію екструдера в цілому. Суть корисної моделі пояснюється кресленням, на якому зображено принципову схему пропонованого черв'ячного екструдера. Черв'ячний екструдер містить послідовно з'єднані за допомогою фланцевого з'єднання 1 завантажувальну лійку 2 і корпус 3, а також розміщений у їхніх порожнинах з можливістю обертання черв'як 4, при цьому завантажувальну лійку 2 споряджено двома послідовно розташованими секціями рідинного охолодження 5 і 6 зі штуцерами 7-10. При цьому до зовнішньої магістралі підведення рідкого холодоагенту 11 під'єднано штуцер 10 секції рідинного охолодження 6, а до зовнішньої магістралі відведення рідкого холодоагенту 12 - штуцер 7 секції 5, при цьому штуцер 9 секції 6 і штуцер 8 секції 5 сполучено між собою, наприклад, шлангом 13 (кресл.). Екструдер працює в такий спосіб. Матеріал, що підлягає переробленню, подають у горловину завантажувальної лійки 2, де він захоплюється черв'яком 4 і далі транспортується у напрямку до корпуса 3. Під час проходження матеріалом каналу завантажувальної лійки 2 остання інтенсивно охолоджується рідким холодоагентом, що із зовнішньої магістралі підведення рідкого холодоагенту 11 надходить у штуцер 10 секції 6, проходить її, після чого крізь штуцер 9, шланг 13 і штуцер 8 потрапляє в 1 UA 116276 U секцію 5 і після її проходження крізь штуцер 7 видаляється в зовнішню магістраль відведення рідкого холодоагенту 12. Використання пропонованої корисної моделі спрощує виготовлення та експлуатацію екструдера. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Черв'ячний екструдер, що містить послідовно з'єднані за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як, при цьому завантажувальну лійку споряджено двома послідовно розташованими секціями рідинного охолодження зі штуцерами для під'єднання до зовнішніх магістралей підведення й відведення рідкого холодоагенту, який відрізняється тим, що до зовнішньої магістралі підведення рідкого холодоагенту під'єднано один зі штуцерів однієї секції рідинного охолодження завантажувальної лійки, а до зовнішньої магістралі відведення рідкого холодоагенту - один зі штуцерів іншої секції, при цьому інші штуцери секцій сполучено між собою. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
