Одночерв’ячний екструдер

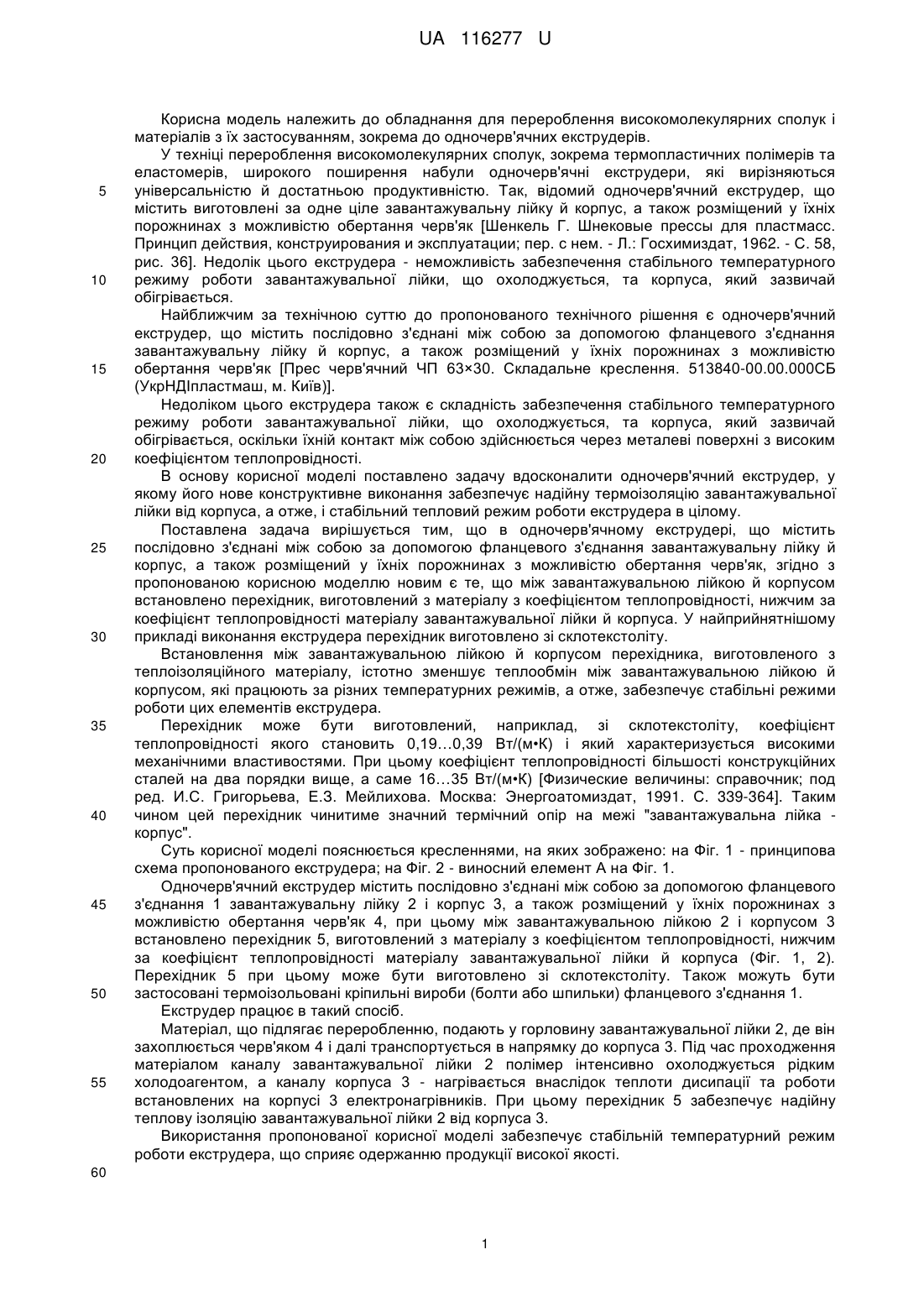

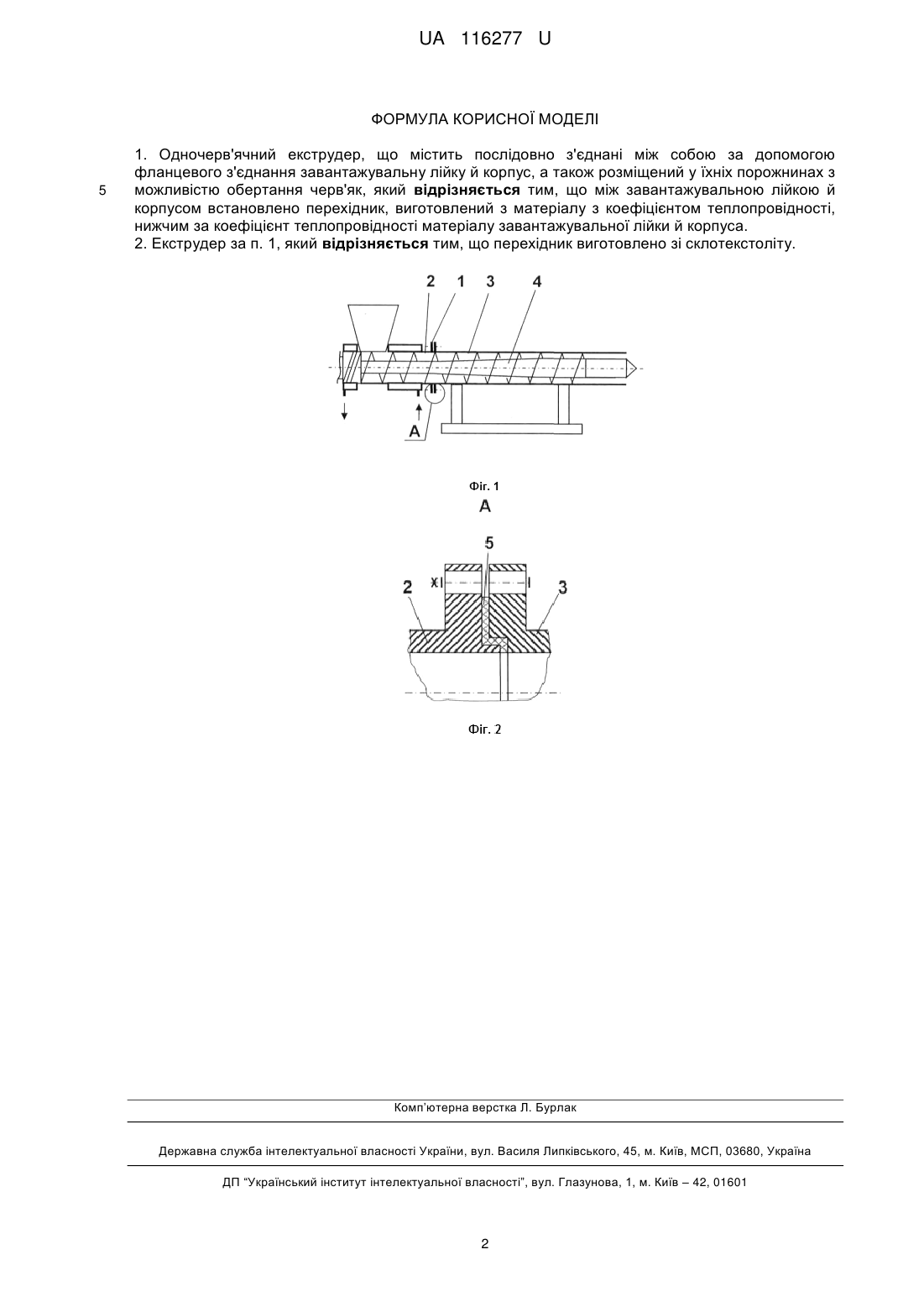

Реферат: Одночерв'ячний екструдер містить послідовно з'єднані між собою за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як. Між завантажувальною лійкою й корпусом встановлено перехідник, виготовлений з матеріалу з коефіцієнтом теплопровідності, нижчим за коефіцієнт теплопровідності матеріалу завантажувальної лійки й корпуса. UA 116277 U (12) UA 116277 U UA 116277 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для перероблення високомолекулярних сполук і матеріалів з їх застосуванням, зокрема до одночерв'ячних екструдерів. У техніці перероблення високомолекулярних сполук, зокрема термопластичних полімерів та еластомерів, широкого поширення набули одночерв'ячні екструдери, які вирізняються універсальністю й достатньою продуктивністю. Так, відомий одночерв'ячний екструдер, що містить виготовлені за одне ціле завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як [Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 58, рис. 36]. Недолік цього екструдера - неможливість забезпечення стабільного температурного режиму роботи завантажувальної лійки, що охолоджується, та корпуса, який зазвичай обігрівається. Найближчим за технічною суттю до пропонованого технічного рішення є одночерв'ячний екструдер, що містить послідовно з'єднані між собою за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як [Прес черв'ячний ЧП 63×30. Складальне креслення. 513840-00.00.000СБ (УкрНДІпластмаш, м. Київ)]. Недоліком цього екструдера також є складність забезпечення стабільного температурного режиму роботи завантажувальної лійки, що охолоджується, та корпуса, який зазвичай обігрівається, оскільки їхній контакт між собою здійснюється через металеві поверхні з високим коефіцієнтом теплопровідності. В основу корисної моделі поставлено задачу вдосконалити одночерв'ячний екструдер, у якому його нове конструктивне виконання забезпечує надійну термоізоляцію завантажувальної лійки від корпуса, а отже, і стабільний тепловий режим роботи екструдера в цілому. Поставлена задача вирішується тим, що в одночерв'ячному екструдері, що містить послідовно з'єднані між собою за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як, згідно з пропонованою корисною моделлю новим є те, що між завантажувальною лійкою й корпусом встановлено перехідник, виготовлений з матеріалу з коефіцієнтом теплопровідності, нижчим за коефіцієнт теплопровідності матеріалу завантажувальної лійки й корпуса. У найприйнятнішому прикладі виконання екструдера перехідник виготовлено зі склотекстоліту. Встановлення між завантажувальною лійкою й корпусом перехідника, виготовленого з теплоізоляційного матеріалу, істотно зменшує теплообмін між завантажувальною лійкою й корпусом, які працюють за різних температурних режимів, а отже, забезпечує стабільні режими роботи цих елементів екструдера. Перехідник може бути виготовлений, наприклад, зі склотекстоліту, коефіцієнт теплопровідності якого становить 0,19…0,39 Вт/(м•К) і який характеризується високими механічними властивостями. При цьому коефіцієнт теплопровідності більшості конструкційних сталей на два порядки вище, а саме 16…35 Вт/(м•К) [Физические величины: справочник; под ред. И.С. Григорьева, Е.З. Мейлихова. Москва: Энергоатомиздат, 1991. С. 339-364]. Таким чином цей перехідник чинитиме значний термічний опір на межі "завантажувальна лійка корпус". Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - принципова схема пропонованого екструдера; на Фіг. 2 - виносний елемент А на Фіг. 1. Одночерв'ячний екструдер містить послідовно з'єднані між собою за допомогою фланцевого з'єднання 1 завантажувальну лійку 2 і корпус 3, а також розміщений у їхніх порожнинах з можливістю обертання черв'як 4, при цьому між завантажувальною лійкою 2 і корпусом 3 встановлено перехідник 5, виготовлений з матеріалу з коефіцієнтом теплопровідності, нижчим за коефіцієнт теплопровідності матеріалу завантажувальної лійки й корпуса (Фіг. 1, 2). Перехідник 5 при цьому може бути виготовлено зі склотекстоліту. Також можуть бути застосовані термоізольовані кріпильні вироби (болти або шпильки) фланцевого з'єднання 1. Екструдер працює в такий спосіб. Матеріал, що підлягає переробленню, подають у горловину завантажувальної лійки 2, де він захоплюється черв'яком 4 і далі транспортується в напрямку до корпуса 3. Під час проходження матеріалом каналу завантажувальної лійки 2 полімер інтенсивно охолоджується рідким холодоагентом, а каналу корпуса 3 - нагрівається внаслідок теплоти дисипації та роботи встановлених на корпусі 3 електронагрівників. При цьому перехідник 5 забезпечує надійну теплову ізоляцію завантажувальної лійки 2 від корпуса 3. Використання пропонованої корисної моделі забезпечує стабільній температурний режим роботи екструдера, що сприяє одержанню продукції високої якості. 60 1 UA 116277 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Одночерв'ячний екструдер, що містить послідовно з'єднані між собою за допомогою фланцевого з'єднання завантажувальну лійку й корпус, а також розміщений у їхніх порожнинах з можливістю обертання черв'як, який відрізняється тим, що між завантажувальною лійкою й корпусом встановлено перехідник, виготовлений з матеріалу з коефіцієнтом теплопровідності, нижчим за коефіцієнт теплопровідності матеріалу завантажувальної лійки й корпуса. 2. Екструдер за п. 1, який відрізняється тим, що перехідник виготовлено зі склотекстоліту. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
