Черв’ячний екструдер

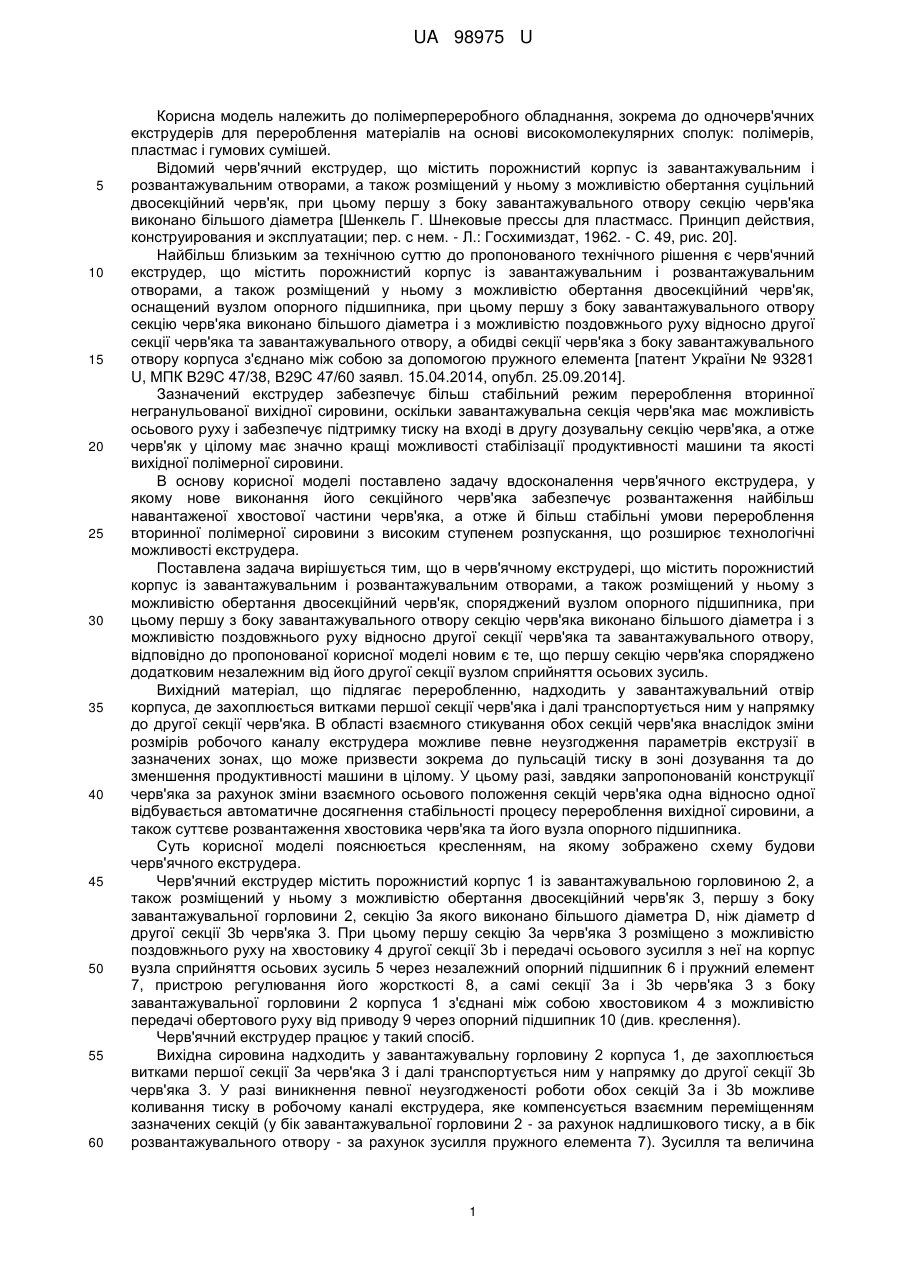

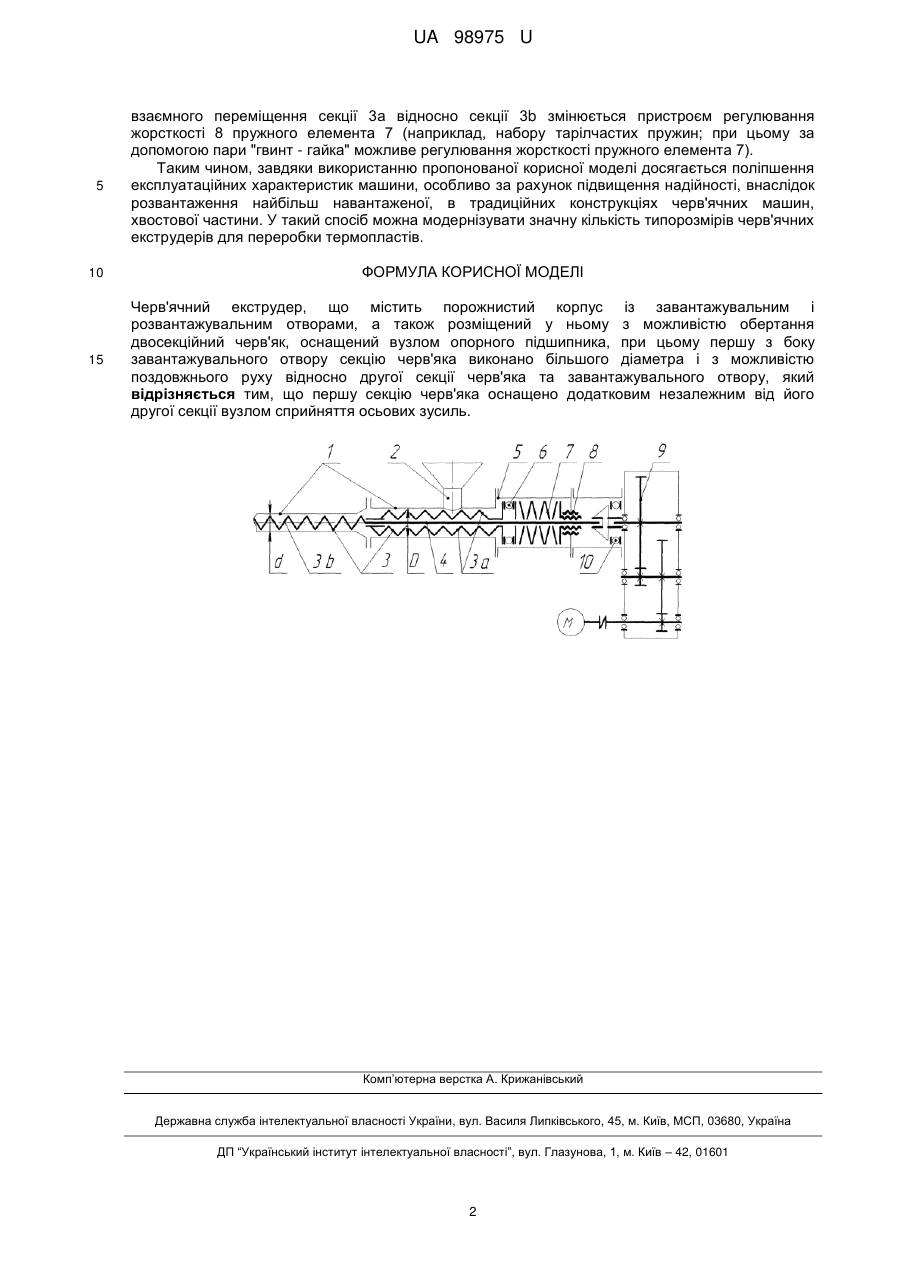

Реферат: Черв'ячний екструдер містить порожнистий корпус із завантажувальним і розвантажувальним отворами, а також розміщений у ньому з можливістю обертання двосекційний черв'як, оснащений вузлом опорного підшипника, при цьому першу з боку завантажувального отвору секцію черв'яка виконано більшого діаметра і з можливістю поздовжнього руху відносно другої секції черв'яка та завантажувального отвору. Першу секцію черв'яка оснащено додатковим незалежним від його другої секції вузлом сприйняття осьових зусиль. UA 98975 U (12) UA 98975 U UA 98975 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до полімерпереробного обладнання, зокрема до одночерв'ячних екструдерів для перероблення матеріалів на основі високомолекулярних сполук: полімерів, пластмас і гумових сумішей. Відомий черв'ячний екструдер, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, а також розміщений у ньому з можливістю обертання суцільний двосекційний черв'як, при цьому першу з боку завантажувального отвору секцію черв'яка виконано більшого діаметра [Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 49, рис. 20]. Найбільш близьким за технічною суттю до пропонованого технічного рішення є черв'ячний екструдер, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, а також розміщений у ньому з можливістю обертання двосекційний черв'як, оснащений вузлом опорного підшипника, при цьому першу з боку завантажувального отвору секцію черв'яка виконано більшого діаметра і з можливістю поздовжнього руху відносно другої секції черв'яка та завантажувального отвору, а обидві секції черв'яка з боку завантажувального отвору корпуса з'єднано між собою за допомогою пружного елемента [патент України № 93281 U, МПК В29С 47/38, В29С 47/60 заявл. 15.04.2014, опубл. 25.09.2014]. Зазначений екструдер забезпечує більш стабільний режим перероблення вторинної негранульованої вихідної сировини, оскільки завантажувальна секція черв'яка має можливість осьового руху і забезпечує підтримку тиску на вході в другу дозувальну секцію черв'яка, а отже черв'як у цілому має значно кращі можливості стабілізації продуктивності машини та якості вихідної полімерної сировини. В основу корисної моделі поставлено задачу вдосконалення черв'ячного екструдера, у якому нове виконання його секційного черв'яка забезпечує розвантаження найбільш навантаженої хвостової частини черв'яка, а отже й більш стабільні умови перероблення вторинної полімерної сировини з високим ступенем розпускання, що розширює технологічні можливості екструдера. Поставлена задача вирішується тим, що в черв'ячному екструдері, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, а також розміщений у ньому з можливістю обертання двосекційний черв'як, споряджений вузлом опорного підшипника, при цьому першу з боку завантажувального отвору секцію черв'яка виконано більшого діаметра і з можливістю поздовжнього руху відносно другої секції черв'яка та завантажувального отвору, відповідно до пропонованої корисної моделі новим є те, що першу секцію черв'яка споряджено додатковим незалежним від його другої секції вузлом сприйняття осьових зусиль. Вихідний матеріал, що підлягає переробленню, надходить у завантажувальний отвір корпуса, де захоплюється витками першої секції черв'яка і далі транспортується ним у напрямку до другої секції черв'яка. В області взаємного стикування обох секцій черв'яка внаслідок зміни розмірів робочого каналу екструдера можливе певне неузгодження параметрів екструзії в зазначених зонах, що може призвести зокрема до пульсацій тиску в зоні дозування та до зменшення продуктивності машини в цілому. У цьому разі, завдяки запропонованій конструкції черв'яка за рахунок зміни взаємного осьового положення секцій черв'яка одна відносно одної відбувається автоматичне досягнення стабільності процесу перероблення вихідної сировини, а також суттєве розвантаження хвостовика черв'яка та його вузла опорного підшипника. Суть корисної моделі пояснюється кресленням, на якому зображено схему будови черв'ячного екструдера. Черв'ячний екструдер містить порожнистий корпус 1 із завантажувальною горловиною 2, а також розміщений у ньому з можливістю обертання двосекційний черв'як 3, першу з боку завантажувальної горловини 2, секцію 3а якого виконано більшого діаметра D, ніж діаметр d другої секції 3b черв'яка 3. При цьому першу секцію 3а черв'яка 3 розміщено з можливістю поздовжнього руху на хвостовику 4 другої секції 3b і передачі осьового зусилля з неї на корпус вузла сприйняття осьових зусиль 5 через незалежний опорний підшипник 6 і пружний елемент 7, пристрою регулювання його жорсткості 8, а самі секції 3а і 3b черв'яка 3 з боку завантажувальної горловини 2 корпуса 1 з'єднані між собою хвостовиком 4 з можливістю передачі обертового руху від приводу 9 через опорний підшипник 10 (див. креслення). Черв'ячний екструдер працює у такий спосіб. Вихідна сировина надходить у завантажувальну горловину 2 корпуса 1, де захоплюється витками першої секції 3а черв'яка 3 і далі транспортується ним у напрямку до другої секції 3b черв'яка 3. У разі виникнення певної неузгодженості роботи обох секцій 3а і 3b можливе коливання тиску в робочому каналі екструдера, яке компенсується взаємним переміщенням зазначених секцій (у бік завантажувальної горловини 2 - за рахунок надлишкового тиску, а в бік розвантажувального отвору - за рахунок зусилля пружного елемента 7). Зусилля та величина 1 UA 98975 U 5 взаємного переміщення секції 3а відносно секції 3b змінюється пристроєм регулювання жорсткості 8 пружного елемента 7 (наприклад, набору тарілчастих пружин; при цьому за допомогою пари "гвинт - гайка" можливе регулювання жорсткості пружного елемента 7). Таким чином, завдяки використанню пропонованої корисної моделі досягається поліпшення експлуатаційних характеристик машини, особливо за рахунок підвищення надійності, внаслідок розвантаження найбільш навантаженої, в традиційних конструкціях черв'ячних машин, хвостової частини. У такий спосіб можна модернізувати значну кількість типорозмірів черв'ячних екструдерів для переробки термопластів. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Черв'ячний екструдер, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, а також розміщений у ньому з можливістю обертання двосекційний черв'як, оснащений вузлом опорного підшипника, при цьому першу з боку завантажувального отвору секцію черв'яка виконано більшого діаметра і з можливістю поздовжнього руху відносно другої секції черв'яка та завантажувального отвору, який відрізняється тим, що першу секцію черв'яка оснащено додатковим незалежним від його другої секції вузлом сприйняття осьових зусиль. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
