Струнний щипковий музичний інструмент

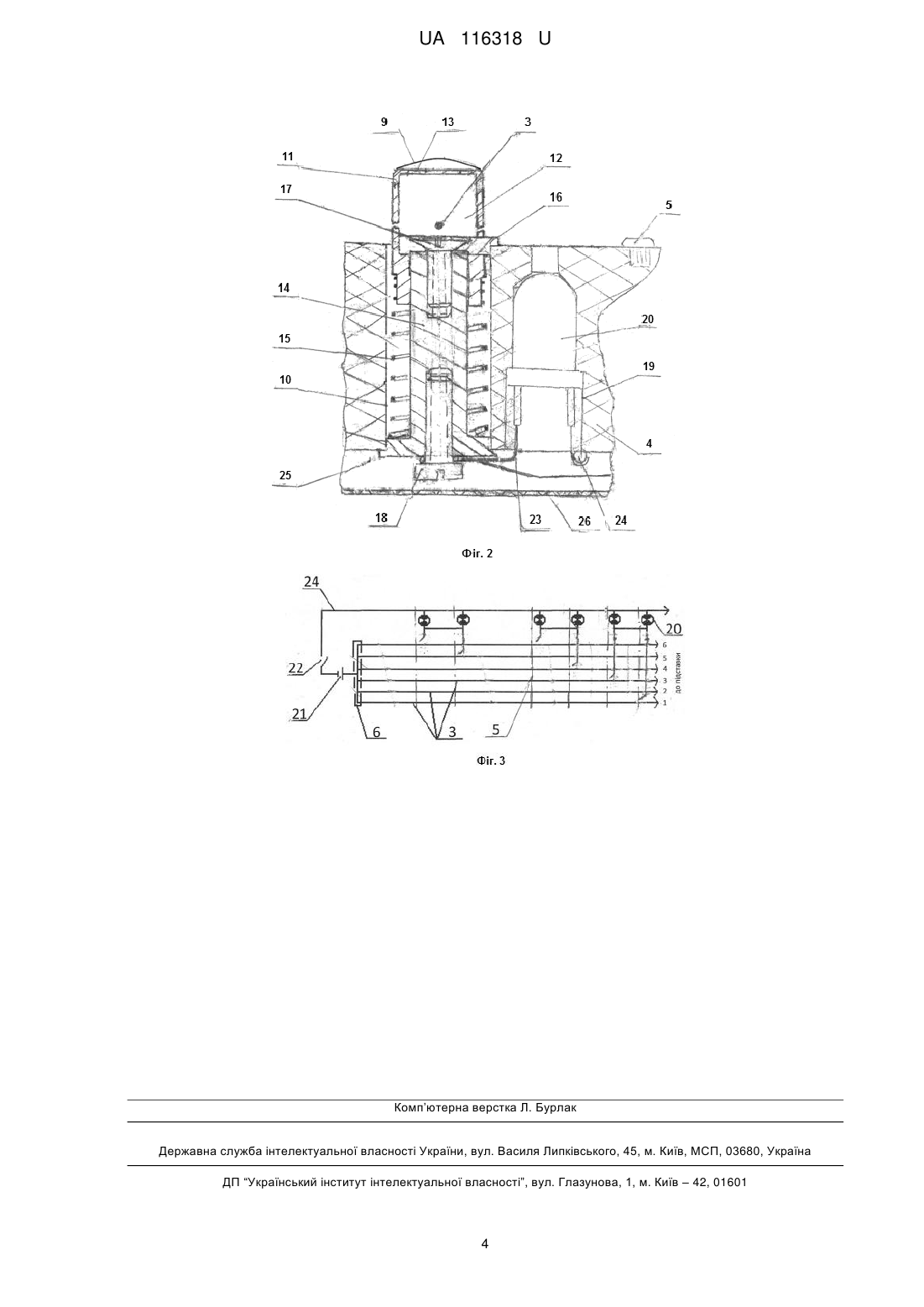

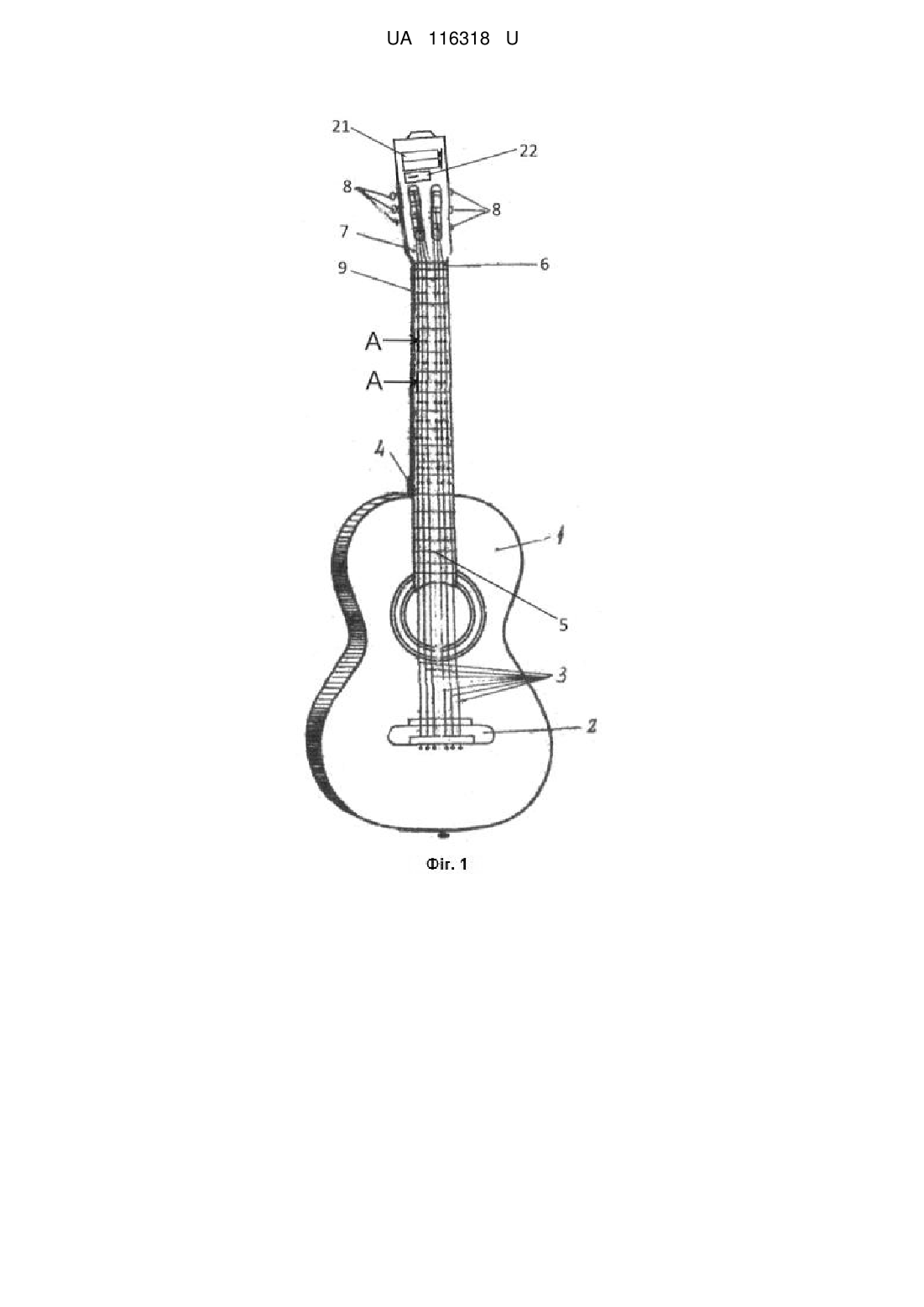

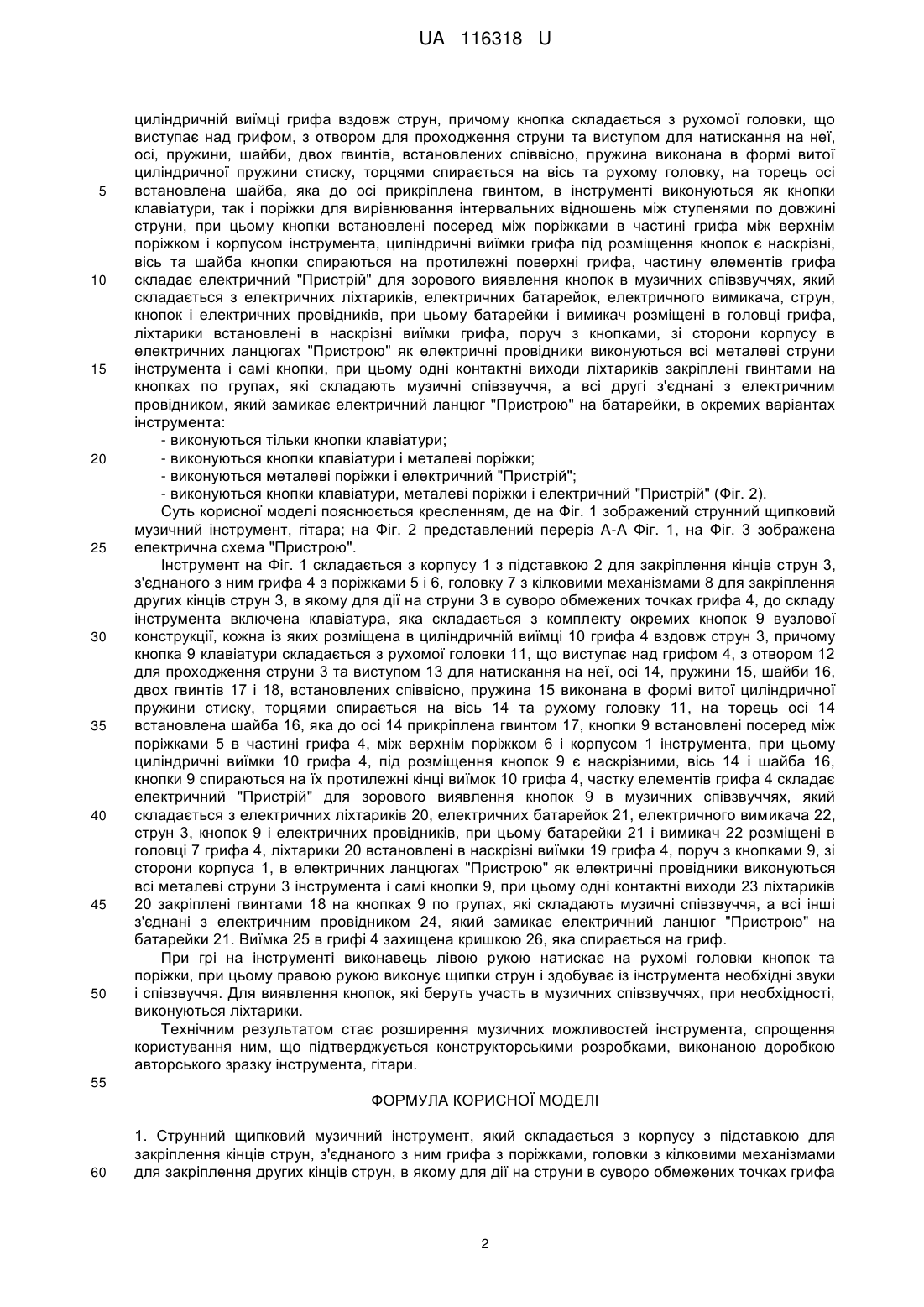

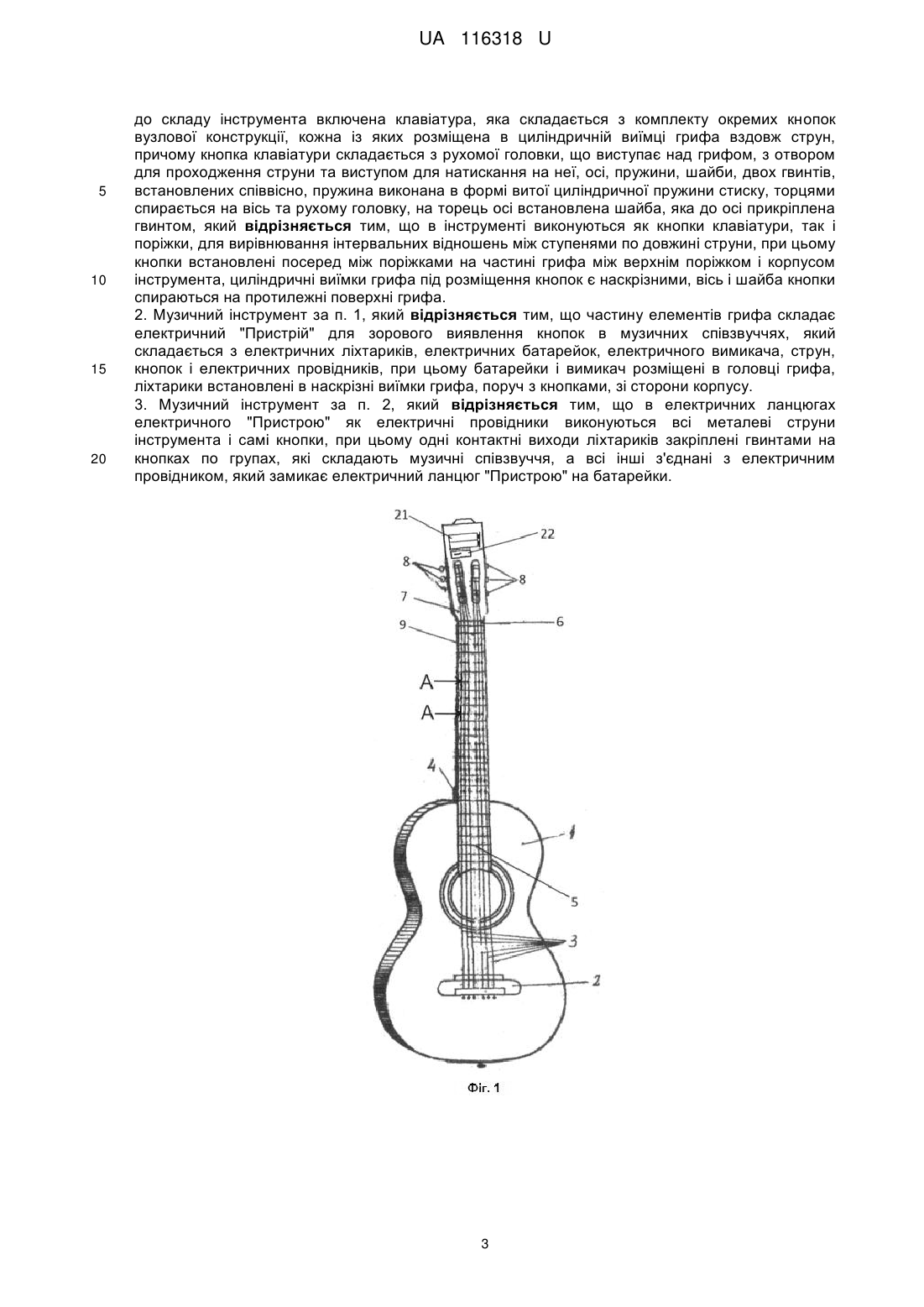

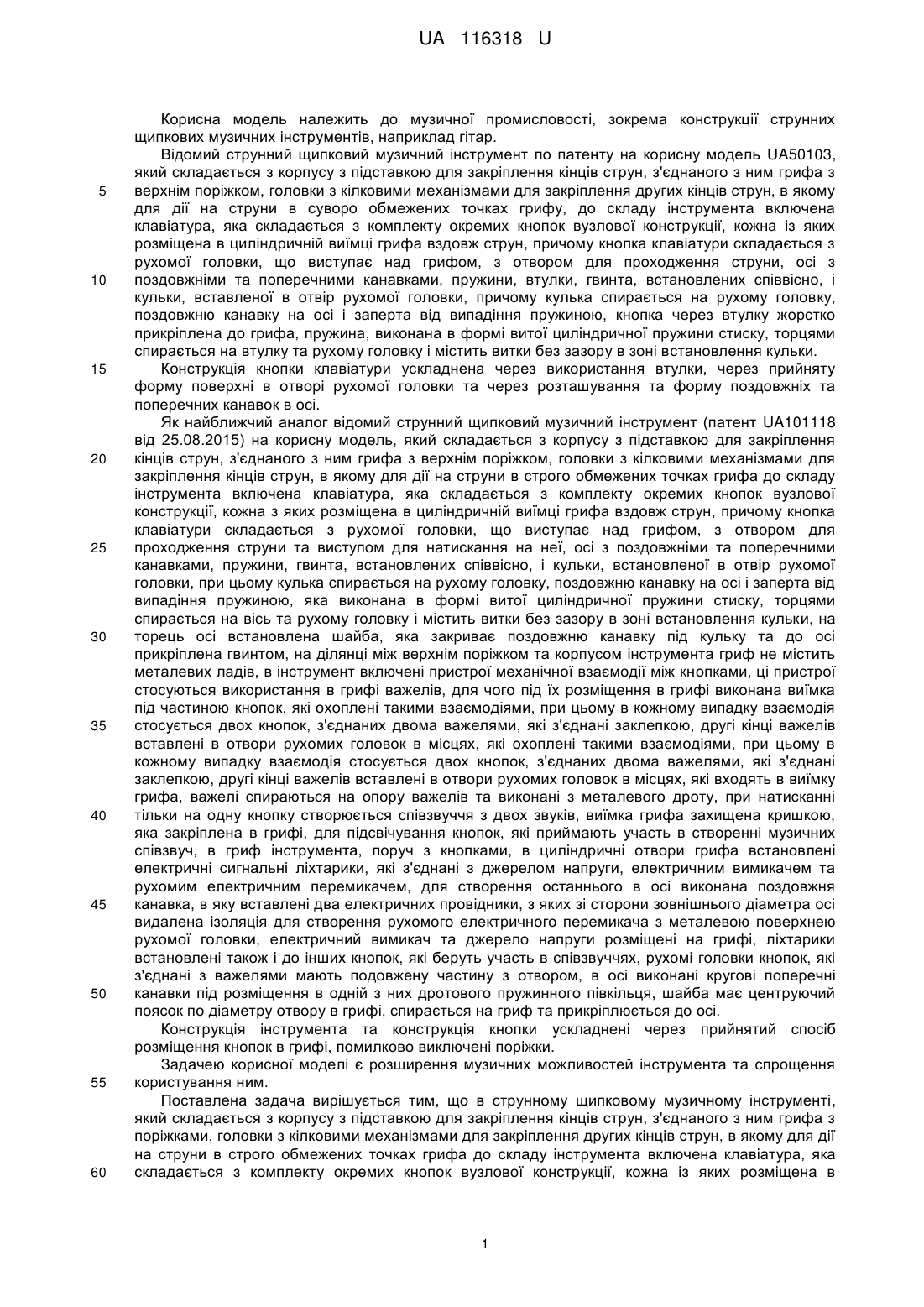

Реферат: Струнний щипковий музичний інструмент складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з поріжками, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в суворо обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа вздовж струн. Кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни та виступом для натискання на неї, осі, пружини, шайби, двох гвинтів, встановлених співвісно, пружина виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку. На торець осі встановлена шайба, яка до осі прикріплена гвинтом. В інструменті виконуються як кнопки клавіатури, так і поріжки, для вирівнювання інтервальних відношень між ступенями по довжині струни. Кнопки встановлені посеред між поріжками на частині грифа між верхнім поріжком і корпусом інструмента. Циліндричні виїмки грифа під розміщення кнопок є наскрізними. Вісь і шайба кнопки спираються на протилежні поверхні грифа. UA 116318 U (54) СТРУННИЙ ЩИПКОВИЙ МУЗИЧНИЙ ІНСТРУМЕНТ UA 116318 U UA 116318 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до музичної промисловості, зокрема конструкції струнних щипкових музичних інструментів, наприклад гітар. Відомий струнний щипковий музичний інструмент по патенту на корисну модель UA50103, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в суворо обмежених точках грифу, до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа вздовж струн, причому кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни, осі з поздовжніми та поперечними канавками, пружини, втулки, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої головки, причому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через втулку жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на втулку та рухому головку і містить витки без зазору в зоні встановлення кульки. Конструкція кнопки клавіатури ускладнена через використання втулки, через прийняту форму поверхні в отворі рухомої головки та через розташування та форму поздовжніх та поперечних канавок в осі. Як найближчий аналог відомий струнний щипковий музичний інструмент (патент UA101118 від 25.08.2015) на корисну модель, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна з яких розміщена в циліндричній виїмці грифа вздовж струн, причому кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни та виступом для натискання на неї, осі з поздовжніми та поперечними канавками, пружини, гвинта, встановлених співвісно, і кульки, встановленої в отвір рухомої головки, при цьому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, яка виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку і містить витки без зазору в зоні встановлення кульки, на торець осі встановлена шайба, яка закриває поздовжню канавку під кульку та до осі прикріплена гвинтом, на ділянці між верхнім поріжком та корпусом інструмента гриф не містить металевих ладів, в інструмент включені пристрої механічної взаємодії між кнопками, ці пристрої стосуються використання в грифі важелів, для чого під їх розміщення в грифі виконана виїмка під частиною кнопок, які охоплені такими взаємодіями, при цьому в кожному випадку взаємодія стосується двох кнопок, з'єднаних двома важелями, які з'єднані заклепкою, другі кінці важелів вставлені в отвори рухомих головок в місцях, які охоплені такими взаємодіями, при цьому в кожному випадку взаємодія стосується двох кнопок, з'єднаних двома важелями, які з'єднані заклепкою, другі кінці важелів вставлені в отвори рухомих головок в місцях, які входять в виїмку грифа, важелі спираються на опору важелів та виконані з металевого дроту, при натисканні тільки на одну кнопку створюється співзвуччя з двох звуків, виїмка грифа захищена кришкою, яка закріплена в грифі, для підсвічування кнопок, які приймають участь в створенні музичних співзвуч, в гриф інструмента, поруч з кнопками, в циліндричні отвори грифа встановлені електричні сигнальні ліхтарики, які з'єднані з джерелом напруги, електричним вимикачем та рухомим електричним перемикачем, для створення останнього в осі виконана поздовжня канавка, в яку вставлені два електричних провідники, з яких зі сторони зовнішнього діаметра осі видалена ізоляція для створення рухомого електричного перемикача з металевою поверхнею рухомої головки, електричний вимикач та джерело напруги розміщені на грифі, ліхтарики встановлені також і до інших кнопок, які беруть участь в співзвуччях, рухомі головки кнопок, які з'єднані з важелями мають подовжену частину з отвором, в осі виконані кругові поперечні канавки під розміщення в одній з них дротового пружинного півкільця, шайба має центруючий поясок по діаметру отвору в грифі, спирається на гриф та прикріплюється до осі. Конструкція інструмента та конструкція кнопки ускладнені через прийнятий спосіб розміщення кнопок в грифі, помилково виключені поріжки. Задачею корисної моделі є розширення музичних можливостей інструмента та спрощення користування ним. Поставлена задача вирішується тим, що в струнному щипковому музичному інструменті, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з поріжками, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в 1 UA 116318 U 5 10 15 20 25 30 35 40 45 50 циліндричній виїмці грифа вздовж струн, причому кнопка складається з рухомої головки, що виступає над грифом, з отвором для проходження струни та виступом для натискання на неї, осі, пружини, шайби, двох гвинтів, встановлених співвісно, пружина виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку, на торець осі встановлена шайба, яка до осі прикріплена гвинтом, в інструменті виконуються як кнопки клавіатури, так і поріжки для вирівнювання інтервальних відношень між ступенями по довжині струни, при цьому кнопки встановлені посеред між поріжками в частині грифа між верхнім поріжком і корпусом інструмента, циліндричні виїмки грифа під розміщення кнопок є наскрізні, вісь та шайба кнопки спираються на протилежні поверхні грифа, частину елементів грифа складає електричний "Пристрій" для зорового виявлення кнопок в музичних співзвуччях, який складається з електричних ліхтариків, електричних батарейок, електричного вимикача, струн, кнопок і електричних провідників, при цьому батарейки і вимикач розміщені в головці грифа, ліхтарики встановлені в наскрізні виїмки грифа, поруч з кнопками, зі сторони корпусу в електричних ланцюгах "Пристрою" як електричні провідники виконуються всі металеві струни інструмента і самі кнопки, при цьому одні контактні виходи ліхтариків закріплені гвинтами на кнопках по групах, які складають музичні співзвуччя, а всі другі з'єднані з електричним провідником, який замикає електричний ланцюг "Пристрою" на батарейки, в окремих варіантах інструмента: - виконуються тільки кнопки клавіатури; - виконуються кнопки клавіатури і металеві поріжки; - виконуються металеві поріжки і електричний "Пристрій"; - виконуються кнопки клавіатури, металеві поріжки і електричний "Пристрій" (Фіг. 2). Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображений струнний щипковий музичний інструмент, гітара; на Фіг. 2 представлений переріз А-А Фіг. 1, на Фіг. 3 зображена електрична схема "Пристрою". Інструмент на Фіг. 1 складається з корпусу 1 з підставкою 2 для закріплення кінців струн 3, з'єднаного з ним грифа 4 з поріжками 5 і 6, головку 7 з кілковими механізмами 8 для закріплення других кінців струн 3, в якому для дії на струни 3 в суворо обмежених точках грифа 4, до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок 9 вузлової конструкції, кожна із яких розміщена в циліндричній виїмці 10 грифа 4 вздовж струн 3, причому кнопка 9 клавіатури складається з рухомої головки 11, що виступає над грифом 4, з отвором 12 для проходження струни 3 та виступом 13 для натискання на неї, осі 14, пружини 15, шайби 16, двох гвинтів 17 і 18, встановлених співвісно, пружина 15 виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь 14 та рухому головку 11, на торець осі 14 встановлена шайба 16, яка до осі 14 прикріплена гвинтом 17, кнопки 9 встановлені посеред між поріжками 5 в частині грифа 4, між верхнім поріжком 6 і корпусом 1 інструмента, при цьому циліндричні виїмки 10 грифа 4, під розміщення кнопок 9 є наскрізними, вісь 14 і шайба 16, кнопки 9 спираються на їх протилежні кінці виїмок 10 грифа 4, частку елементів грифа 4 складає електричний "Пристрій" для зорового виявлення кнопок 9 в музичних співзвуччях, який складається з електричних ліхтариків 20, електричних батарейок 21, електричного вимикача 22, струн 3, кнопок 9 і електричних провідників, при цьому батарейки 21 і вимикач 22 розміщені в головці 7 грифа 4, ліхтарики 20 встановлені в наскрізні виїмки 19 грифа 4, поруч з кнопками 9, зі сторони корпуса 1, в електричних ланцюгах "Пристрою" як електричні провідники виконуються всі металеві струни 3 інструмента і самі кнопки 9, при цьому одні контактні виходи 23 ліхтариків 20 закріплені гвинтами 18 на кнопках 9 по групах, які складають музичні співзвуччя, а всі інші з'єднані з електричним провідником 24, який замикає електричний ланцюг "Пристрою" на батарейки 21. Виїмка 25 в грифі 4 захищена кришкою 26, яка спирається на гриф. При грі на інструменті виконавець лівою рукою натискає на рухомі головки кнопок та поріжки, при цьому правою рукою виконує щипки струн і здобуває із інструмента необхідні звуки і співзвуччя. Для виявлення кнопок, які беруть участь в музичних співзвуччях, при необхідності, виконуються ліхтарики. Технічним результатом стає розширення музичних можливостей інструмента, спрощення користування ним, що підтверджується конструкторськими розробками, виконаною доробкою авторського зразку інструмента, гітари. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Струнний щипковий музичний інструмент, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з поріжками, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в суворо обмежених точках грифа 2 UA 116318 U 5 10 15 20 до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа вздовж струн, причому кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни та виступом для натискання на неї, осі, пружини, шайби, двох гвинтів, встановлених співвісно, пружина виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку, на торець осі встановлена шайба, яка до осі прикріплена гвинтом, який відрізняється тим, що в інструменті виконуються як кнопки клавіатури, так і поріжки, для вирівнювання інтервальних відношень між ступенями по довжині струни, при цьому кнопки встановлені посеред між поріжками на частині грифа між верхнім поріжком і корпусом інструмента, циліндричні виїмки грифа під розміщення кнопок є наскрізними, вісь і шайба кнопки спираються на протилежні поверхні грифа. 2. Музичний інструмент за п. 1, який відрізняється тим, що частину елементів грифа складає електричний "Пристрій" для зорового виявлення кнопок в музичних співзвуччях, який складається з електричних ліхтариків, електричних батарейок, електричного вимикача, струн, кнопок і електричних провідників, при цьому батарейки і вимикач розміщені в головці грифа, ліхтарики встановлені в наскрізні виїмки грифа, поруч з кнопками, зі сторони корпусу. 3. Музичний інструмент за п. 2, який відрізняється тим, що в електричних ланцюгах електричного "Пристрою" як електричні провідники виконуються всі металеві струни інструмента і самі кнопки, при цьому одні контактні виходи ліхтариків закріплені гвинтами на кнопках по групах, які складають музичні співзвуччя, а всі інші з'єднані з електричним провідником, який замикає електричний ланцюг "Пристрою" на батарейки. 3 UA 116318 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
