Спосіб підготовки залізорудної шихти до огрудкування

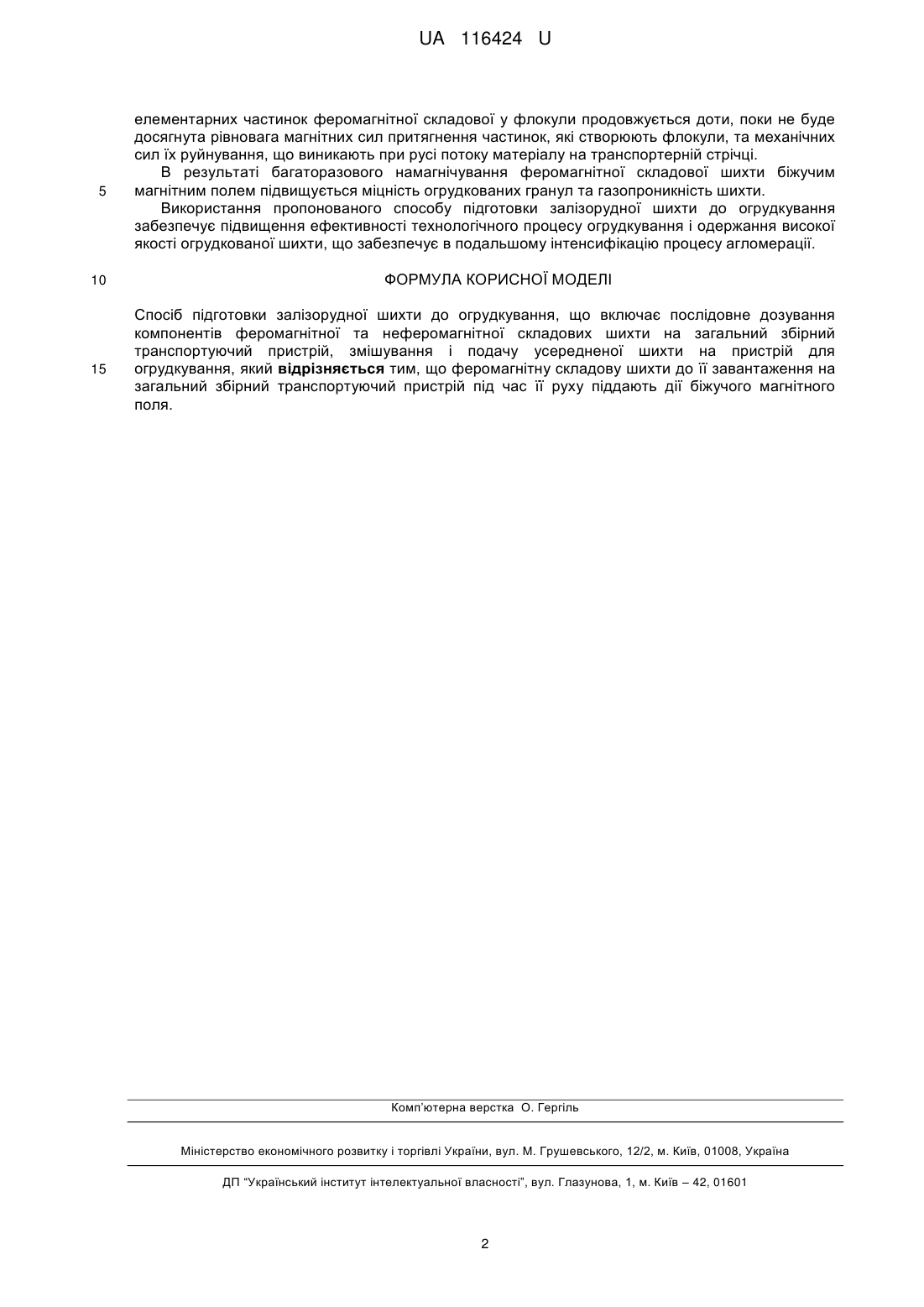

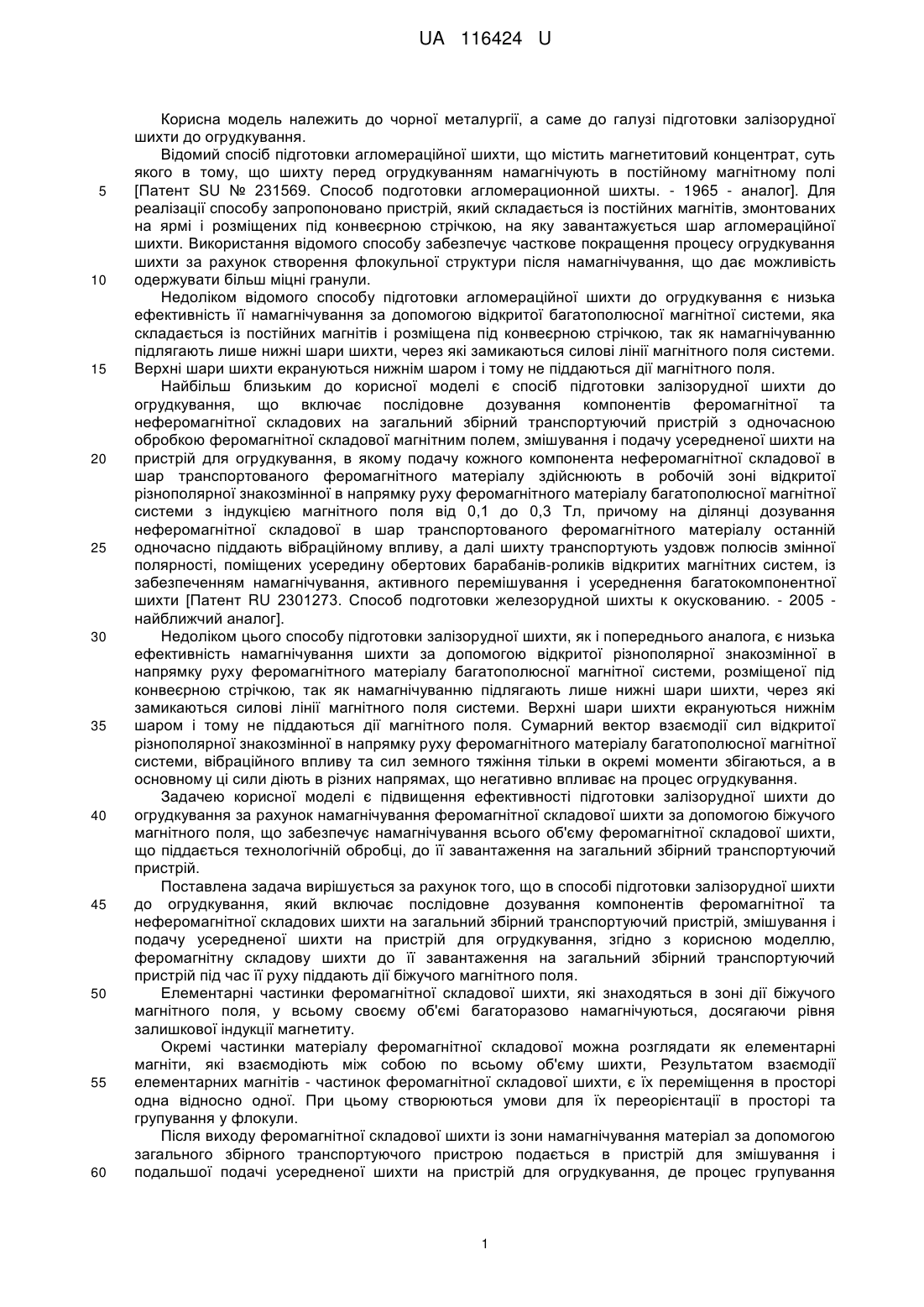

Реферат: Спосіб підготовки залізорудної шихти до огрудкування включає послідовне дозування компонентів феромагнітної та неферомагнітної складових шихти на загальний збірний транспортуючий пристрій, змішування і подачу усередненої шихти на пристрій для огрудкування. При цьому феромагнітну складову шихти до її завантаження на загальний збірний транспортуючий пристрій під час її руху піддають дії біжучого магнітного поля. UA 116424 U (12) UA 116424 U UA 116424 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, а саме до галузі підготовки залізорудної шихти до огрудкування. Відомий спосіб підготовки агломераційної шихти, що містить магнетитовий концентрат, суть якого в тому, що шихту перед огрудкуванням намагнічують в постійному магнітному полі [Патент SU № 231569. Способ подготовки агломерационной шихты. - 1965 - аналог]. Для реалізації способу запропоновано пристрій, який складається із постійних магнітів, змонтованих на ярмі і розміщених під конвеєрною стрічкою, на яку завантажується шар агломераційної шихти. Використання відомого способу забезпечує часткове покращення процесу огрудкування шихти за рахунок створення флокульної структури після намагнічування, що дає можливість одержувати більш міцні гранули. Недоліком відомого способу підготовки агломераційної шихти до огрудкування є низька ефективність її намагнічування за допомогою відкритої багатополюсної магнітної системи, яка складається із постійних магнітів і розміщена під конвеєрною стрічкою, так як намагнічуванню підлягають лише нижні шари шихти, через які замикаються силові лінії магнітного поля системи. Верхні шари шихти екрануються нижнім шаром і тому не піддаються дії магнітного поля. Найбільш близьким до корисної моделі є спосіб підготовки залізорудної шихти до огрудкування, що включає послідовне дозування компонентів феромагнітної та неферомагнітної складових на загальний збірний транспортуючий пристрій з одночасною обробкою феромагнітної складової магнітним полем, змішування і подачу усередненої шихти на пристрій для огрудкування, в якому подачу кожного компонента неферомагнітної складової в шар транспортованого феромагнітного матеріалу здійснюють в робочій зоні відкритої різнополярної знакозмінної в напрямку руху феромагнітного матеріалу багатополюсної магнітної системи з індукцією магнітного поля від 0,1 до 0,3 Тл, причому на ділянці дозування неферомагнітної складової в шар транспортованого феромагнітного матеріалу останній одночасно піддають вібраційному впливу, а далі шихту транспортують уздовж полюсів змінної полярності, поміщених усередину обертових барабанів-роликів відкритих магнітних систем, із забезпеченням намагнічування, активного перемішування і усереднення багатокомпонентної шихти [Патент RU 2301273. Способ подготовки железорудной шихты к окускованию. - 2005 найближчий аналог]. Недоліком цього способу підготовки залізорудної шихти, як і попереднього аналога, є низька ефективність намагнічування шихти за допомогою відкритої різнополярної знакозмінної в напрямку руху феромагнітного матеріалу багатополюсної магнітної системи, розміщеної під конвеєрною стрічкою, так як намагнічуванню підлягають лише нижні шари шихти, через які замикаються силові лінії магнітного поля системи. Верхні шари шихти екрануються нижнім шаром і тому не піддаються дії магнітного поля. Сумарний вектор взаємодії сил відкритої різнополярної знакозмінної в напрямку руху феромагнітного матеріалу багатополюсної магнітної системи, вібраційного впливу та сил земного тяжіння тільки в окремі моменти збігаються, а в основному ці сили діють в різних напрямах, що негативно впливає на процес огрудкування. Задачею корисної моделі є підвищення ефективності підготовки залізорудної шихти до огрудкування за рахунок намагнічування феромагнітної складової шихти за допомогою біжучого магнітного поля, що забезпечує намагнічування всього об'єму феромагнітної складової шихти, що піддається технологічній обробці, до її завантаження на загальний збірний транспортуючий пристрій. Поставлена задача вирішується за рахунок того, що в способі підготовки залізорудної шихти до огрудкування, який включає послідовне дозування компонентів феромагнітної та неферомагнітної складових шихти на загальний збірний транспортуючий пристрій, змішування і подачу усередненої шихти на пристрій для огрудкування, згідно з корисною моделлю, феромагнітну складову шихти до її завантаження на загальний збірний транспортуючий пристрій під час її руху піддають дії біжучого магнітного поля. Елементарні частинки феромагнітної складової шихти, які знаходяться в зоні дії біжучого магнітного поля, у всьому своєму об'ємі багаторазово намагнічуються, досягаючи рівня залишкової індукції магнетиту. Окремі частинки матеріалу феромагнітної складової можна розглядати як елементарні магніти, які взаємодіють між собою по всьому об'єму шихти, Результатом взаємодії елементарних магнітів - частинок феромагнітної складової шихти, є їх переміщення в просторі одна відносно одної. При цьому створюються умови для їх переорієнтації в просторі та групування у флокули. Після виходу феромагнітної складової шихти із зони намагнічування матеріал за допомогою загального збірного транспортуючого пристрою подається в пристрій для змішування і подальшої подачі усередненої шихти на пристрій для огрудкування, де процес групування 1 UA 116424 U 5 10 15 елементарних частинок феромагнітної складової у флокули продовжується доти, поки не буде досягнута рівновага магнітних сил притягнення частинок, які створюють флокули, та механічних сил їх руйнування, що виникають при русі потоку матеріалу на транспортерній стрічці. В результаті багаторазового намагнічування феромагнітної складової шихти біжучим магнітним полем підвищується міцність огрудкованих гранул та газопроникність шихти. Використання пропонованого способу підготовки залізорудної шихти до огрудкування забезпечує підвищення ефективності технологічного процесу огрудкування і одержання високої якості огрудкованої шихти, що забезпечує в подальшому інтенсифікацію процесу агломерації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб підготовки залізорудної шихти до огрудкування, що включає послідовне дозування компонентів феромагнітної та неферомагнітної складових шихти на загальний збірний транспортуючий пристрій, змішування і подачу усередненої шихти на пристрій для огрудкування, який відрізняється тим, що феромагнітну складову шихти до її завантаження на загальний збірний транспортуючий пристрій під час її руху піддають дії біжучого магнітного поля. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
