Виносна прес-форма для виготовлення полімерних виробів

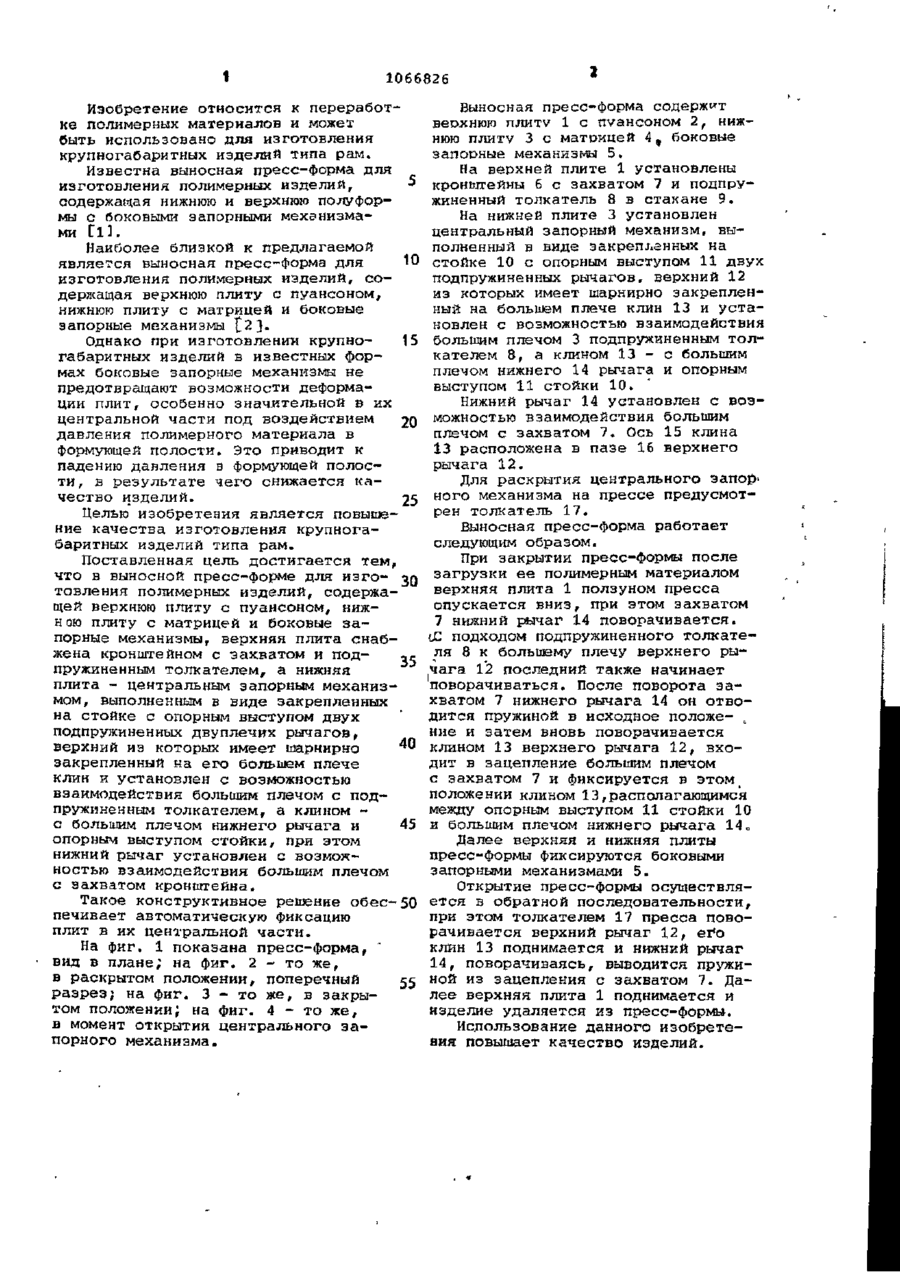

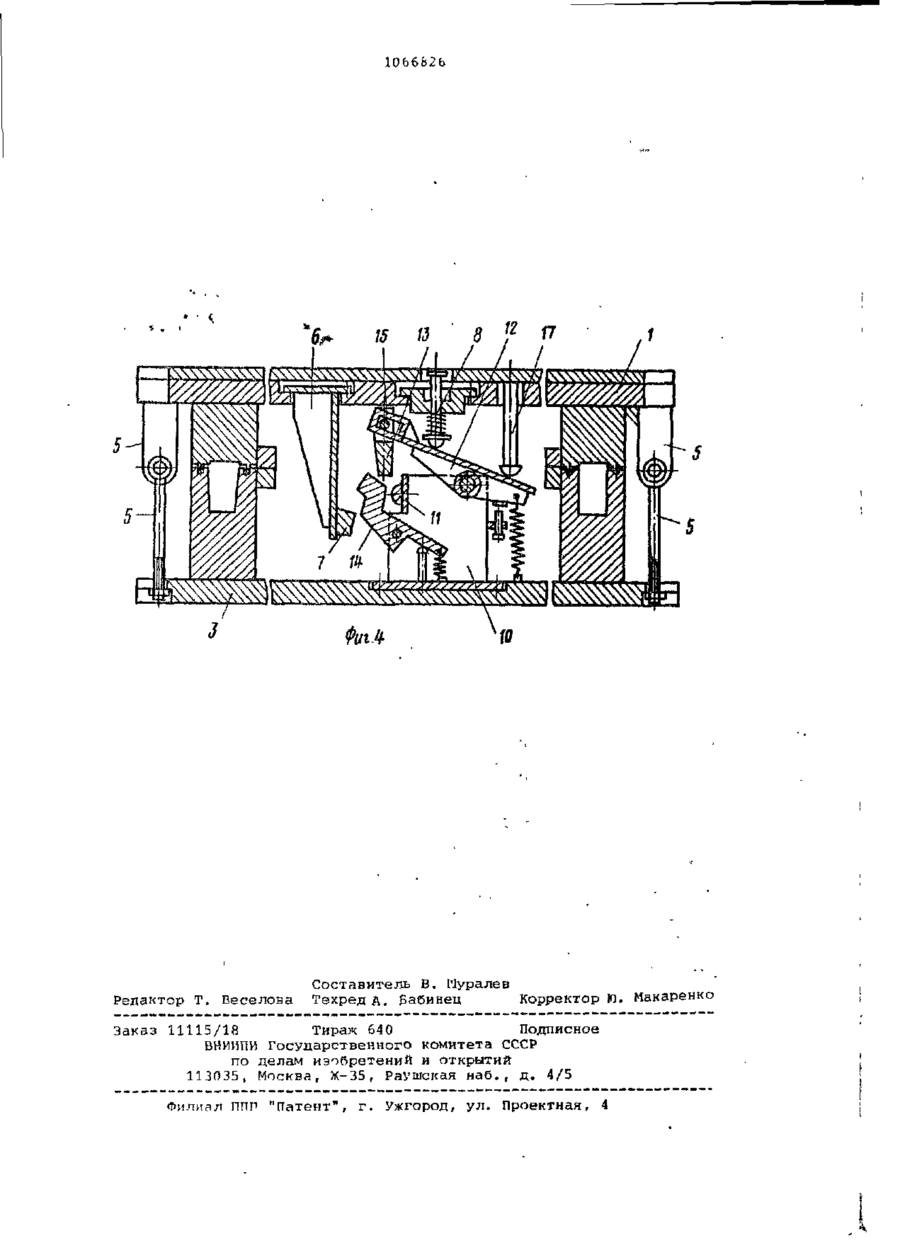

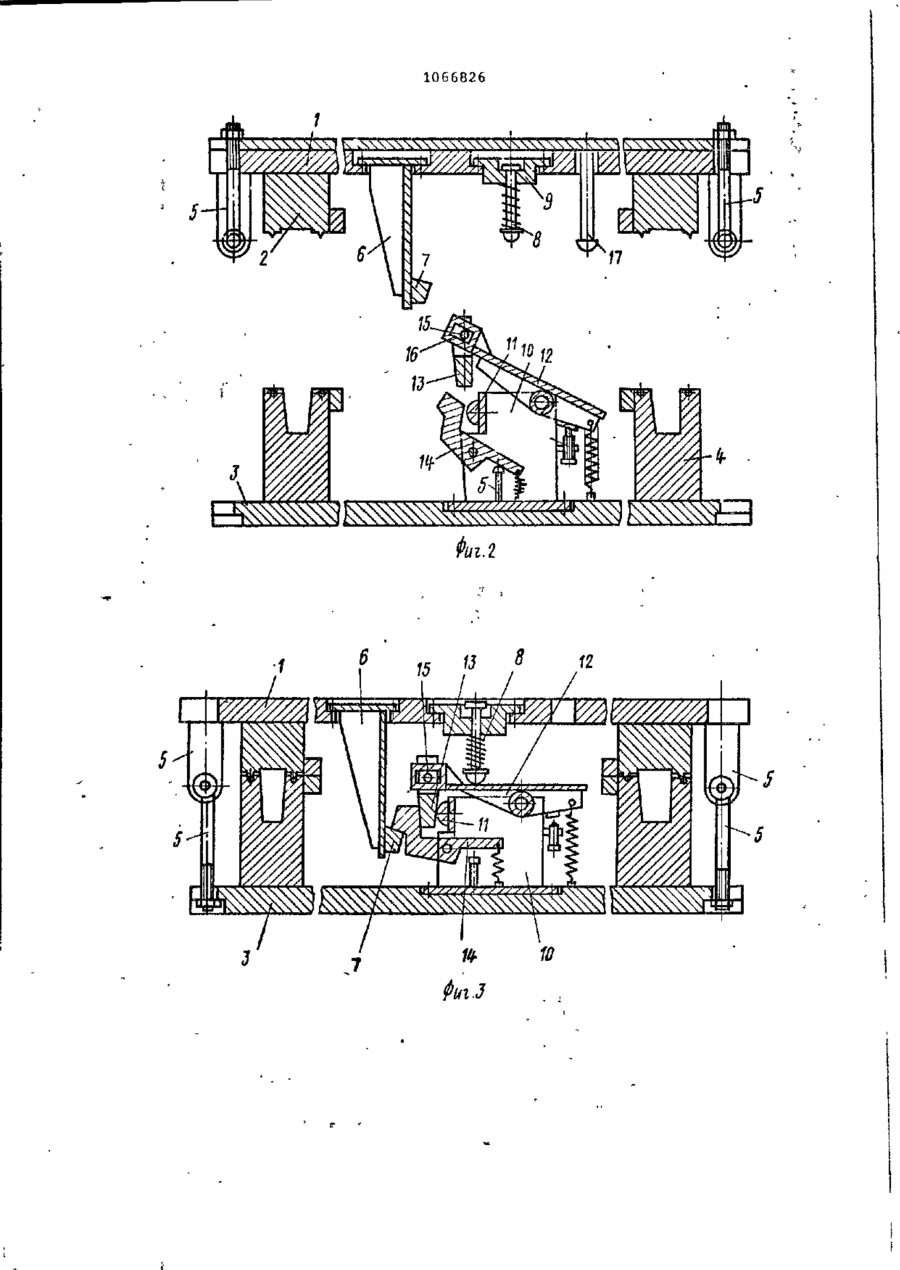

ВЫНОСНАЯ ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛИМЕРНЫХ ИЗДЕЛИЙ, содержащая верхнюю плиту с пуансоном, нижнюю плиту с матрицей и бо ковые запорные механизмы, о т л и ч а ю щ а я с я тем, что, с целью повышения качества изготовления крупногабаритных изделий типа рам, верхняя плита снабжена кронштейном с захватом и подпружиненным толкателем, а нижняя плита - центральным запорным механизмом, выполненным в виде , закрепленных на стойке с опорным выступом двух подпружиненных двуплечих рычагов, верхний из которых имеет шарнирно закрепленный на его большем плече клин и установлен с возможностью взаимодействия большим плечом с подпружиненным толкателем, а клином - с большим плечом нижнего рычага и опорным выступом стойки, при ь этом нижний рычаг установлен с возможностью взаимодействия большим плечом с захватом кронштейна. І ft/if 1066826 Изобретение относится к переработке полимерных материалов и может быть использовано для изготовления крупногабаритных изделий типа рам. Известна выносная пресс-форма для изготовления полимерных изделий, 5 содержащая нижнюю и верхнюю полуформы с боковыми запорными механизмами ГіК Наиболее близкой к предлагаемой является выносная пресс-форма для Ю изготовления полимерных изделий, содержащая верхнюю плиту с пуансоном, нижнюю плиту с матрицей и боковые 2 запорные механизмы t 3« Однако при изготовлении крупно15 габаритных изделий в известных формах боковые запорные механизмы не предотвращают возможности деформации плит, особенно значительной в их центральной части под воздействием 20 давления полимерного материала в формующей полости. Это приводит к падению давления в формующей полости, в результате чего снижается качество изделий. 25 Целью изобретения является повышение качества изготовления крупногабаритных изделий типа рам. Поставленная цель достигается тем, что в выносной пресс-форме для изго- зо товления полимерных изделий, содержащей верхнюю плиту с пуансоном, нижн ою плиту с матрицей и боковые запорные механизмы, верхняя плита снабжена кронштейном с захватом н под,, пружиненным толкателем, а нижняя плита - центральным запорным механизмом, выполненным в виде закрепленных на стойке с опорным выступом двух подпружиненных двуплечих рычагов, верхний из которых имеет шарнирно ^0 закрепленный на его большем плече клин и установлен с возможностью взаимодействия большим плечом с подпружиненным толкателем, а клином с большим плечом нижнего рычага и 45 опорным выступом стойки, при этом нижний рычаг установлен с возможностью взаимодействия большим плечом с захватом кронштейна. Такое конструктивное решение обес-50 печивает автоматическую фиксацию плит в их центральной части. На фиг. 1 показана пресс-форма, ' вид в плане; на фиг. 2 - то же, в раскрытом положении, поперечный 55 разрез; на фиг. 3 - то же, в закрытом положении; на фиг. 4 - то же, в момент открытия центрального запорного механизма. Выносная пресс-форма содержат верхнюю П Л И Т У 1 с пуансоном 2, нижнюю плиту 3 с матоицей 4, боковые запорные механизмы 5. На верхней плите 1 установлены кронштейны 6 с захватом 7 и подпружиненный толкатель 8 в стакане 9. На нижней плите 3 установлен центральный запорный механизм, выполненный в виде закрепленных на стойке 10 с опорным выступом 11 двух подпружиненных рычагов, верхний 12 из которых имеет шарнирно закрепленный на большем плече клин 13 и установлен с возможностью взаимодействия большим плечом 3 подпружиненным толкателем 8, а клином 1 3 - е большим плечом нижнего 14 рычага и опорным выступом 11 стойки 10. Нижний рычаг 14 установлен с возможностью взаимодействия большим плечом с захватом 7. Ось 15 клина 13 расположена в пазе 16 верхнего рычага 12. Для раскрытия центрального эапо£ь ного механизма на прессе предусмотрен толкатель 17. Выносная пресс-форма работает следующим образом. При закрытии пресс-формы после загрузки ее полимерным материалом верхняя плита 1 ползуном пресса опускается вниз, при этом захватом 7 нижний рычаг 14 поворачивается. (£ подходом подпружиненного толкателя 8 к большему плечу верхнего рычага 12 последний также начинает поворачиваться. После поворота захватом 7 нижнего рычага 14 он отводится пружиной в исходное положе- с ние и затем вновь поворачивается клином 13 верхнего рычага 12, входит в зацепление большим плечом с захватом 7 и фиксируется в этом і положении клином 13,располагающимся между опорным выступом 11 стойки 10 и большим плечом нижнего рычага 14 о Далее верхняя и нижняя плиты пресс-формы фиксируются боковыми запорными механизмами 5. Открытие пресс-формы осуществляется в обратной последовательности, при этом толкателем 17 пресса поворачивается верхний рычаг 12, еґо клин 13 поднимается и нижний рычаг 14, поворачиваясь, выводится пружиной из зацепления с захватом 7. Далее верхняя плита 1 поднимается и изделие удаляется из пресс-формы. Использование данного изобретения повышает качество изделий. 1066826 Фиг.1 « 13 8 Л / 12 / 1066S26 10 Редактор Т. Веселова Составитель В. Шуралев Техред д. бабинец Корректор П. Макаренко Заказ 11115/18 Тираж 640 Подписное ВНИИЇШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ппп "Патент", г. Ужгород, ул. Проектная, 4
