Прес-форма для виготовлення суцільних шин

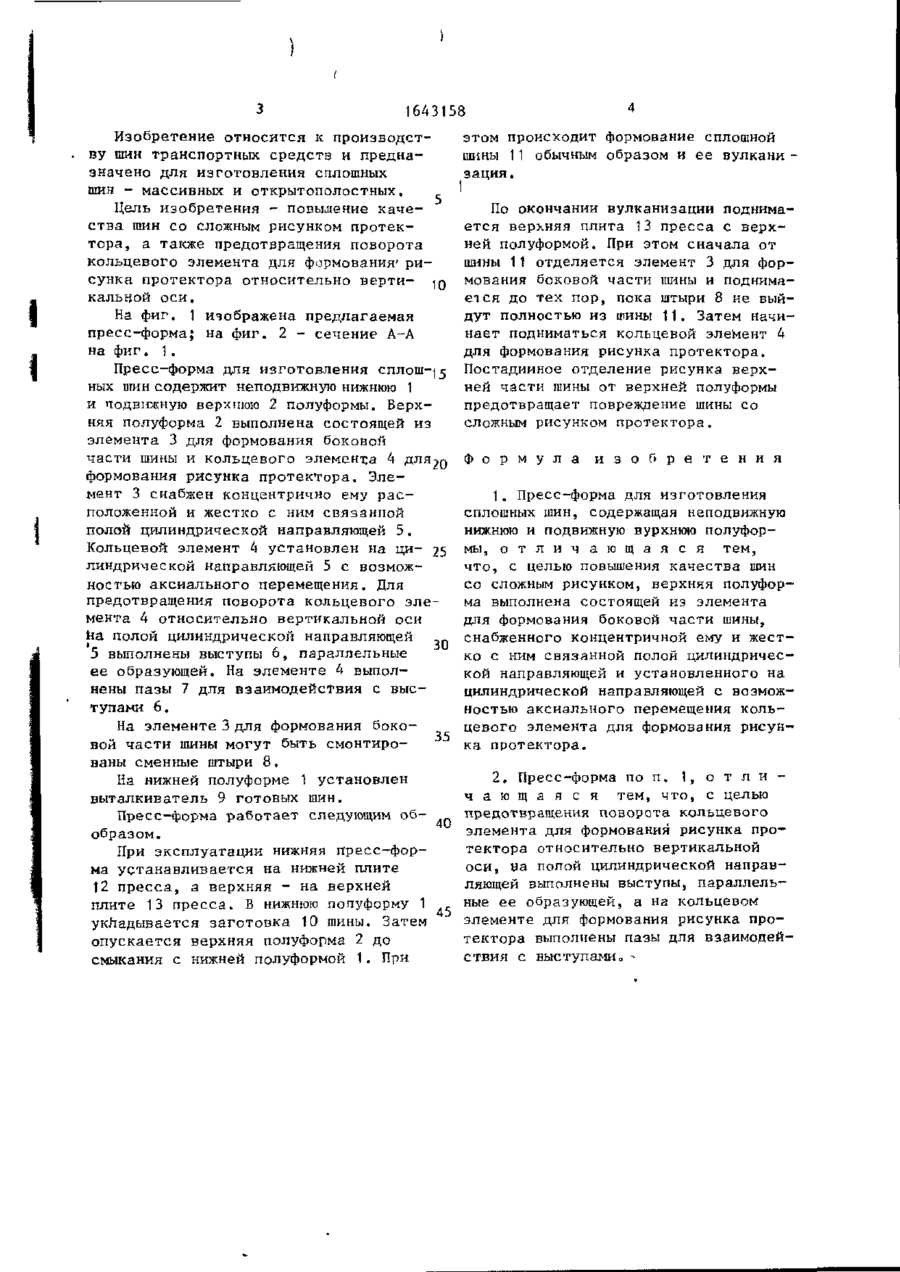

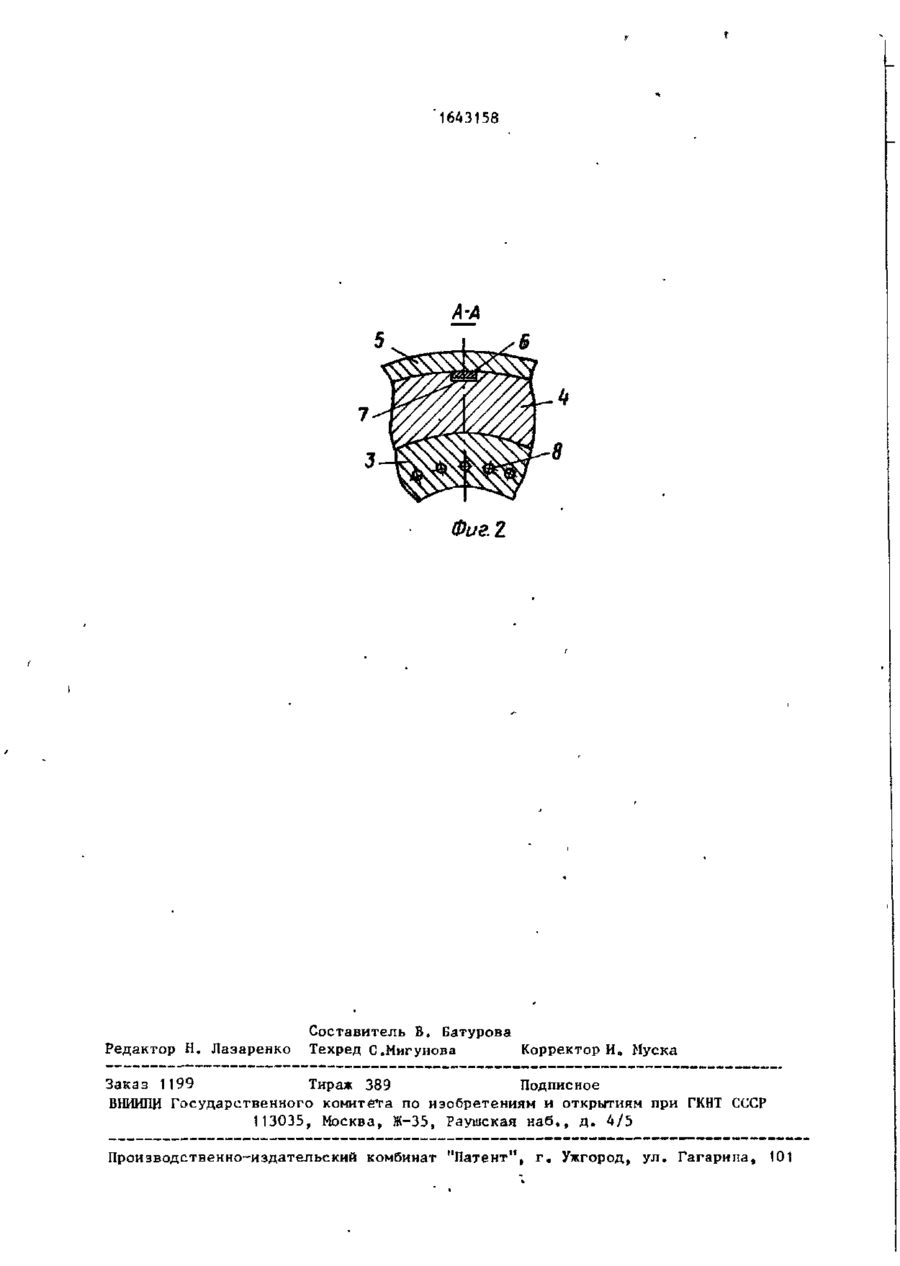

Изобретение относится к производству шин транспортных средств и предназначено для изготовления сплошных шин - массивных и открытополостных. Цель изобретения - повышение 11 качества шин со сложным рисунком протектора. Для этого верхняя полуформа 2 состоит из элемента 3 для формования боковой части шины й кольцевого элемента 4 для формования рисунка протектора. Элемент 3 снабжен полой цилиндрической направляющей 5, расположенной концентрично элементу 3 и жестко с ним связанной. Элемент 4 установлен с возможностью аксиального перемещения на направляющей 5. На последней выполнены продольные выступы 6, а на элементе 4 - пазы для взаимодействия с выступами 6. При подъеме верхней полуформы от шины 11 сначала отделяется эле- а 9 мент 3 до полного выведения штырей 8 из полости шины 11, а затем кольцевой элемент 4. 1 з.п. ф-лы? 2 ил. 1643158 Изобретение относится к производству шин транспортных средств и предназначено для изготовления сплошных шин - массивных и открытополостных. Цель изобретения - повышение качества шин со сложным рисунком протектора, а также предотвращения поворота кольцевого элемента для формования' рисунка ПрОТеКТОра ОТНОСИТелЬНО ВерТИ- J кальной оси. На фиг. 1 изображена предлагаемая пресс-форма; на фиг. 2 - сечение А-А на фиг. 1. Пресс-форма для изготовления сплош-)^ ных шин содержит неподвижную нижнюю 1 и подвижную верхнюю 2 полуформы. Верхняя полуформа 2 выполнена состоящей из элемента 3 для формования боковой части шины и кольцевого элемента 4 для^п формования рисунка протектора. Элемент 3 снабжен концентрично ему расположенной и жестко с ним связанной полой цилиндрической направляющей 5. Кольцевой элемент 4 установлен на ци25 линдрической направляющей 5 с возможностью аксиального перемещения. Для предотвращения поворота кольцевого элемента 4 относительно вертикальной оси на полой цилиндрической направляющей 30 5 выполнены выступы 6, параллельные ее образующей. На элементе 4 выполнены пазы 7 для взаимодействия с выступами 6. этом происходит формование сплошной шины 11 обычным образом и ее вулкани зация. По окончании вулканизации поднимается верхняя плита 13 пресса с верхней полуформой. При этом сначала от шины 11 отделяется элемент 3 для формования боковой части шины и поднимается до тех пор, пока штыри 8 не выйдут полностью из шины 11. Затем начинает подниматься кольцевой элемент 4 для формования рисунка протектора. Постадииное отделение рисунка верхней части шины от верхней полуформы предотвращает повреждение шины со сложным рисунком протектора. Фор м у л а и з о б р е т е н и я 1. Пресс-форма для изготовления сплошных шин, содержащая неподвижную нижнюю и подвижную вурхнюю полуформы, о т л и ч а ю щ а я с я тем, что, с целью повышения качества шин со сложным рисунком, верхняя полуформа выполнена состоящей из элемента для формования боковой части шины, снабженного концентричной ему и жестко с ним связанной полой цилиндрической направляющей и установленного на цилиндрической направляющей с возможностью аксиального перемещения кольцевого элемента для формования рисун35 ка протектора. На элементе 3 для формования боковой части шины могут быть смонтированы сменные штыри 8. 2. Пресс-форма по п. ^ о т л и На нижней полуформе 1 установлен ч а ю щ а я с я тем, что, с целью выталкиватель 9 готовых шин. предотвращения поворота кольцевого Пресс-форма работает следующим об40 элемента для формования рисунка прообразом. тектора относительно вертикальной При эксплуатации нижняя Пресс-фороси, на полой цилиндрической направма устанавливается на нижней плите ляющей выполнены выступы, параллель12 пресса, а верхняя - на верхней ные ее образующей, а на кольцевом плите 13 пресса. В нижнюю попуформу 1 укладывается заготовка 10 шины. Затем 45 элементе для формования рисунка проопускается верхняя полуформа 2 до тектора выполнены пазы для взаимодейсмыкания с нижней полуформой 1. При ствия с выступамИд 1643158 8 Фиг Z Редактор Н, Лаэаренко Составитель В. Батурова Техред С.Мигунова Корректор И. Иуска Заказ 1199 Тираж 389 Подписное ВНИИПИ Государственного комитента по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
