Протруювач насіння

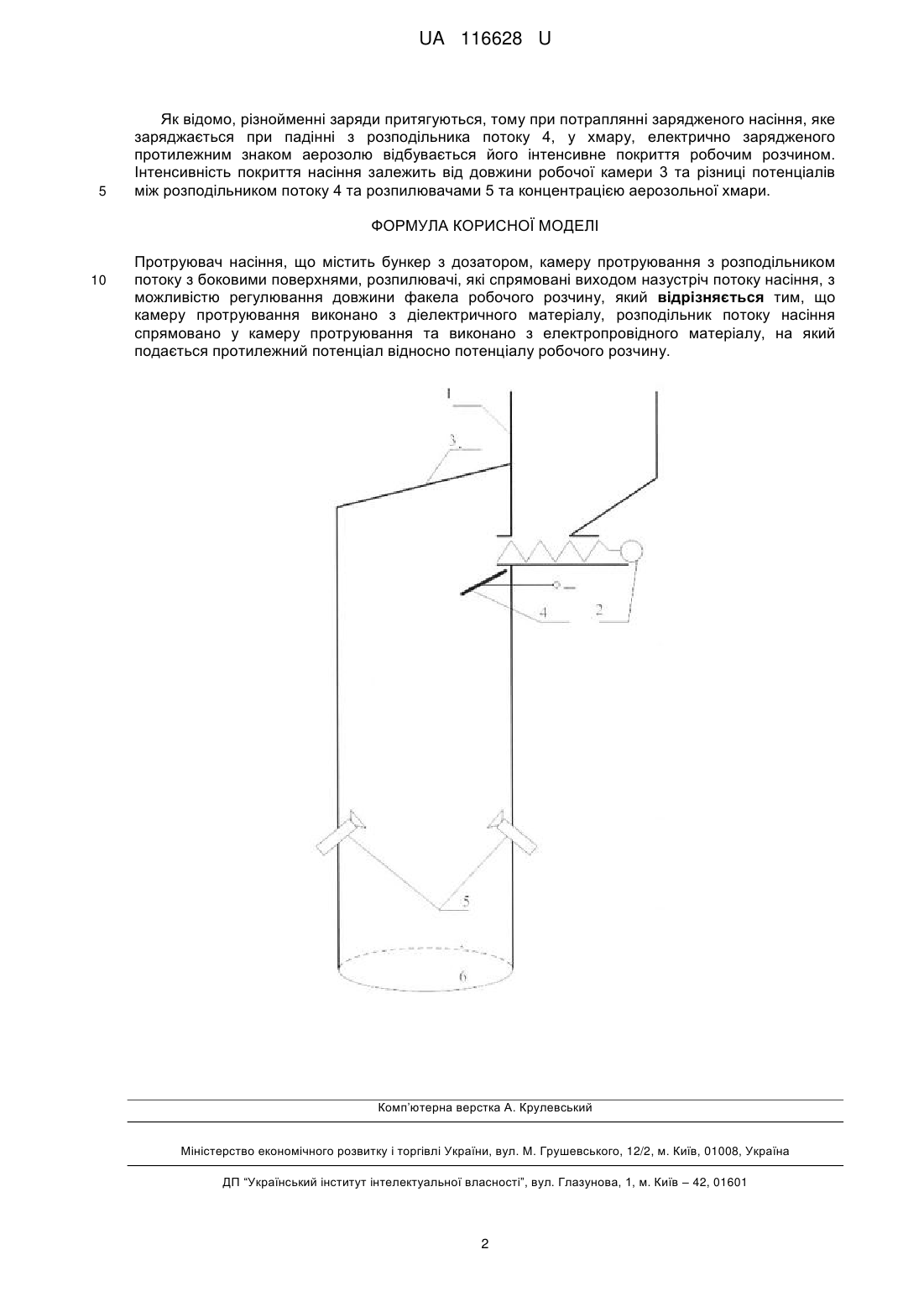

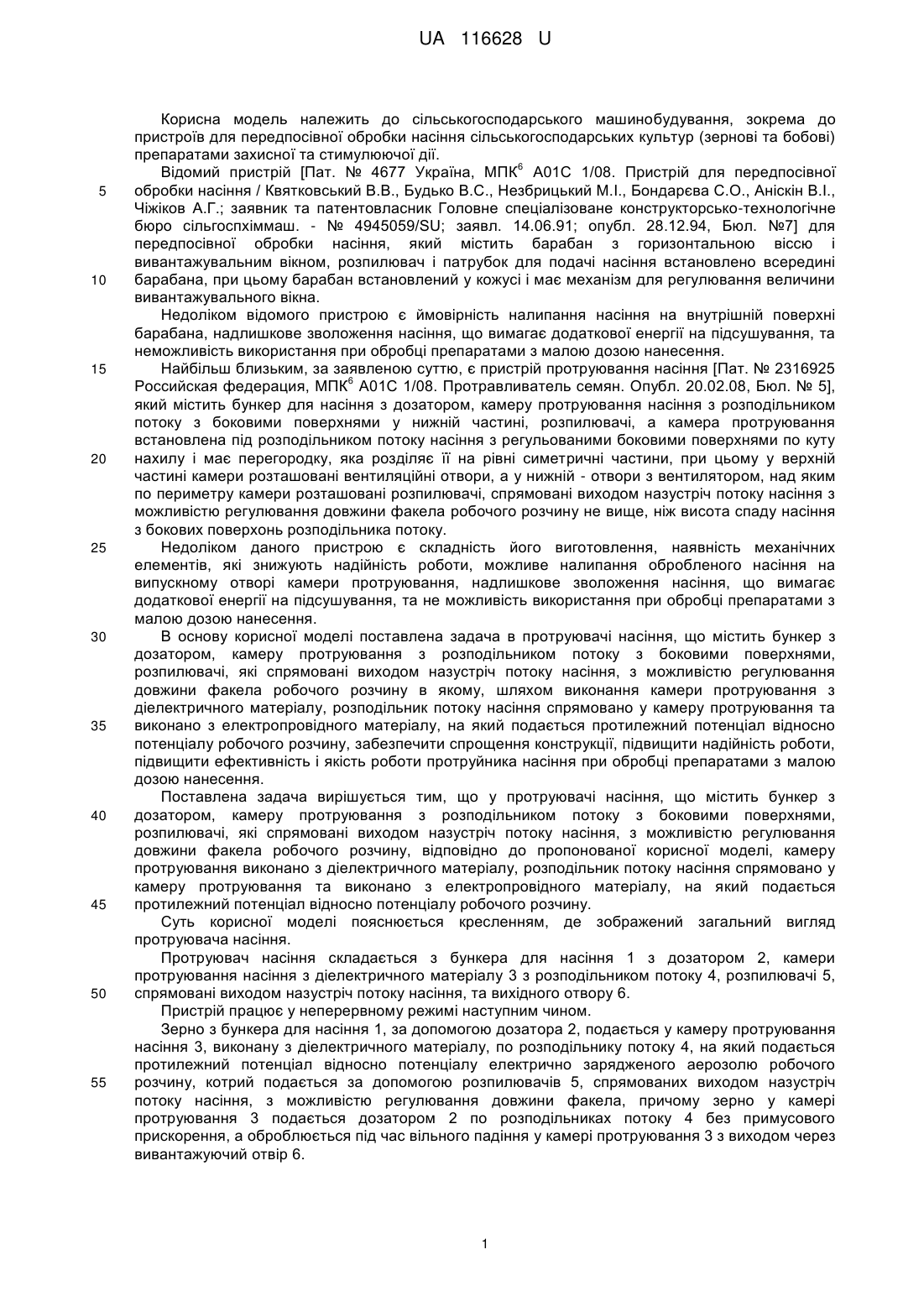

Реферат: UA 116628 U UA 116628 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для передпосівної обробки насіння сільськогосподарських культур (зернові та бобові) препаратами захисної та стимулюючої дії. 6 Відомий пристрій [Пат. № 4677 Україна, МПК А01С 1/08. Пристрій для передпосівної обробки насіння / Квятковський В.В., Будько B.C., Незбрицький М.І., Бондарєва C.O., Аніскін В.І., Чіжіков А.Г.; заявник та патентовласник Головне спеціалізоване конструкторсько-технологічне бюро сільгоспхіммаш. - № 4945059/SU; заявл. 14.06.91; опубл. 28.12.94, Бюл. №7] для передпосівної обробки насіння, який містить барабан з горизонтальною віссю і вивантажувальним вікном, розпилювач і патрубок для подачі насіння встановлено всередині барабана, при цьому барабан встановлений у кожусі і має механізм для регулювання величини вивантажувального вікна. Недоліком відомого пристрою є ймовірність налипання насіння на внутрішній поверхні барабана, надлишкове зволоження насіння, що вимагає додаткової енергії на підсушування, та неможливість використання при обробці препаратами з малою дозою нанесення. Найбільш близьким, за заявленою суттю, є пристрій протруювання насіння [Пат. № 2316925 6 Российская федерация, МПК А01С 1/08. Протравливатель семян. Опубл. 20.02.08, Бюл. № 5], який містить бункер для насіння з дозатором, камеру протруювання насіння з розподільником потоку з боковими поверхнями у нижній частині, розпилювачі, а камера протруювання встановлена під розподільником потоку насіння з регульованими боковими поверхнями по куту нахилу і має перегородку, яка розділяє її на рівні симетричні частини, при цьому у верхній частині камери розташовані вентиляційні отвори, а у нижній - отвори з вентилятором, над яким по периметру камери розташовані розпилювачі, спрямовані виходом назустріч потоку насіння з можливістю регулювання довжини факела робочого розчину не вище, ніж висота спаду насіння з бокових поверхонь розподільника потоку. Недоліком даного пристрою є складність його виготовлення, наявність механічних елементів, які знижують надійність роботи, можливе налипання обробленого насіння на випускному отворі камери протруювання, надлишкове зволоження насіння, що вимагає додаткової енергії на підсушування, та не можливість використання при обробці препаратами з малою дозою нанесення. В основу корисної моделі поставлена задача в протруювачі насіння, що містить бункер з дозатором, камеру протруювання з розподільником потоку з боковими поверхнями, розпилювачі, які спрямовані виходом назустріч потоку насіння, з можливістю регулювання довжини факела робочого розчину в якому, шляхом виконання камери протруювання з діелектричного матеріалу, розподільник потоку насіння спрямовано у камеру протруювання та виконано з електропровідного матеріалу, на який подається протилежний потенціал відносно потенціалу робочого розчину, забезпечити спрощення конструкції, підвищити надійність роботи, підвищити ефективність і якість роботи протруйника насіння при обробці препаратами з малою дозою нанесення. Поставлена задача вирішується тим, що у протруювачі насіння, що містить бункер з дозатором, камеру протруювання з розподільником потоку з боковими поверхнями, розпилювачі, які спрямовані виходом назустріч потоку насіння, з можливістю регулювання довжини факела робочого розчину, відповідно до пропонованої корисної моделі, камеру протруювання виконано з діелектричного матеріалу, розподільник потоку насіння спрямовано у камеру протруювання та виконано з електропровідного матеріалу, на який подається протилежний потенціал відносно потенціалу робочого розчину. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд протруювача насіння. Протруювач насіння складається з бункера для насіння 1 з дозатором 2, камери протруювання насіння з діелектричного матеріалу 3 з розподільником потоку 4, розпилювачі 5, спрямовані виходом назустріч потоку насіння, та вихідного отвору 6. Пристрій працює у неперервному режимі наступним чином. Зерно з бункера для насіння 1, за допомогою дозатора 2, подається у камеру протруювання насіння 3, виконану з діелектричного матеріалу, по розподільнику потоку 4, на який подається протилежний потенціал відносно потенціалу електрично зарядженого аерозолю робочого розчину, котрий подається за допомогою розпилювачів 5, спрямованих виходом назустріч потоку насіння, з можливістю регулювання довжини факела, причому зерно у камері протруювання3 подається дозатором 2 по розподільниках потоку 4 без примусового прискорення, а оброблюється під час вільного падіння у камері протруювання 3 з виходом через вивантажуючий отвір 6. 1 UA 116628 U 5 Як відомо, різнойменні заряди притягуються, тому при потраплянні зарядженого насіння, яке заряджається при падінні з розподільника потоку 4, у хмару, електрично зарядженого протилежним знаком аерозолю відбувається його інтенсивне покриття робочим розчином. Інтенсивність покриття насіння залежить від довжини робочої камери 3 та різниці потенціалів між розподільником потоку 4 та розпилювачами 5 та концентрацією аерозольної хмари. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Протруювач насіння, що містить бункер з дозатором, камеру протруювання з розподільником потоку з боковими поверхнями, розпилювачі, які спрямовані виходом назустріч потоку насіння, з можливістю регулювання довжини факела робочого розчину, який відрізняється тим, що камеру протруювання виконано з діелектричного матеріалу, розподільник потоку насіння спрямовано у камеру протруювання та виконано з електропровідного матеріалу, на який подається протилежний потенціал відносно потенціалу робочого розчину. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
