Ніж гичкоріза

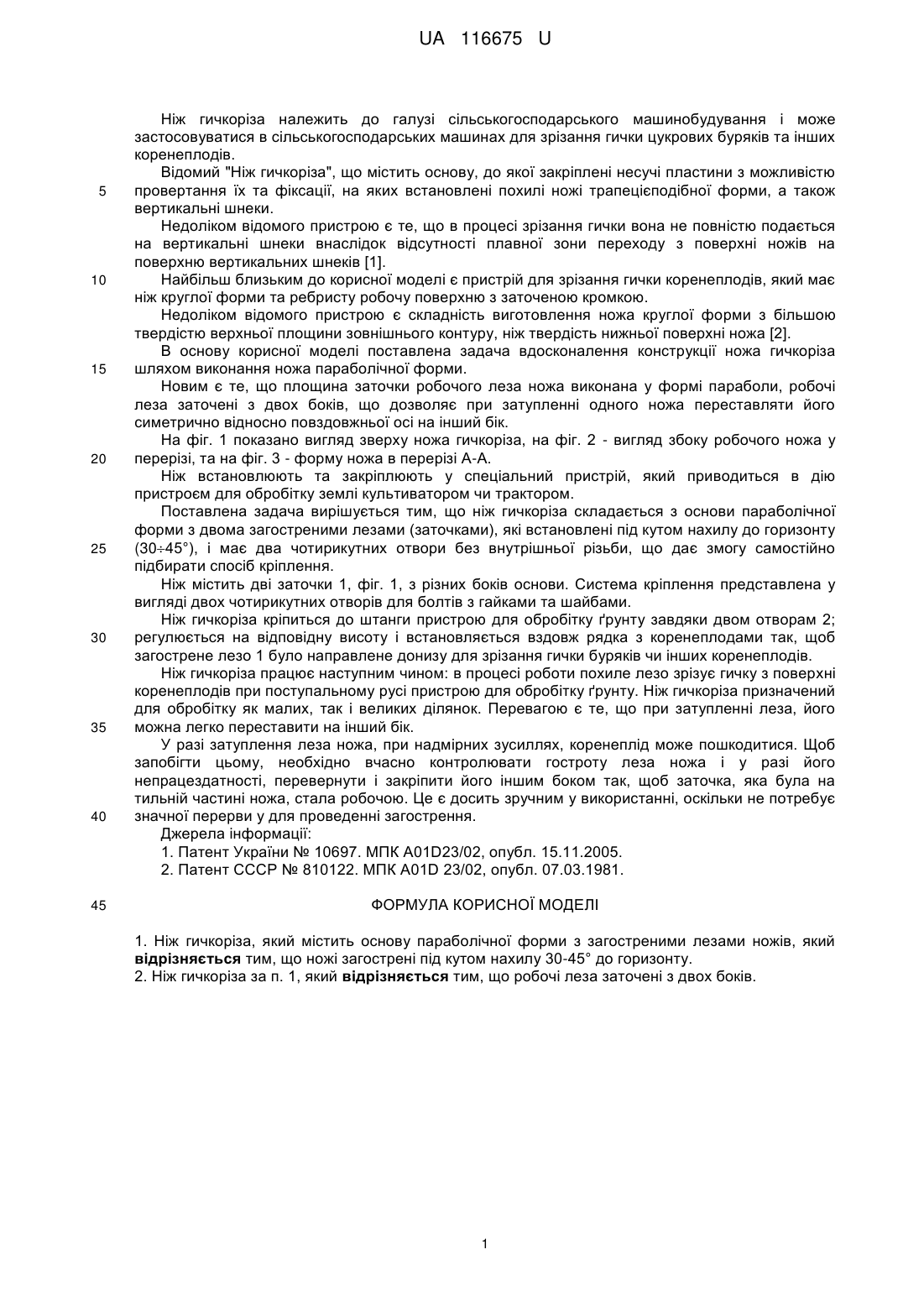

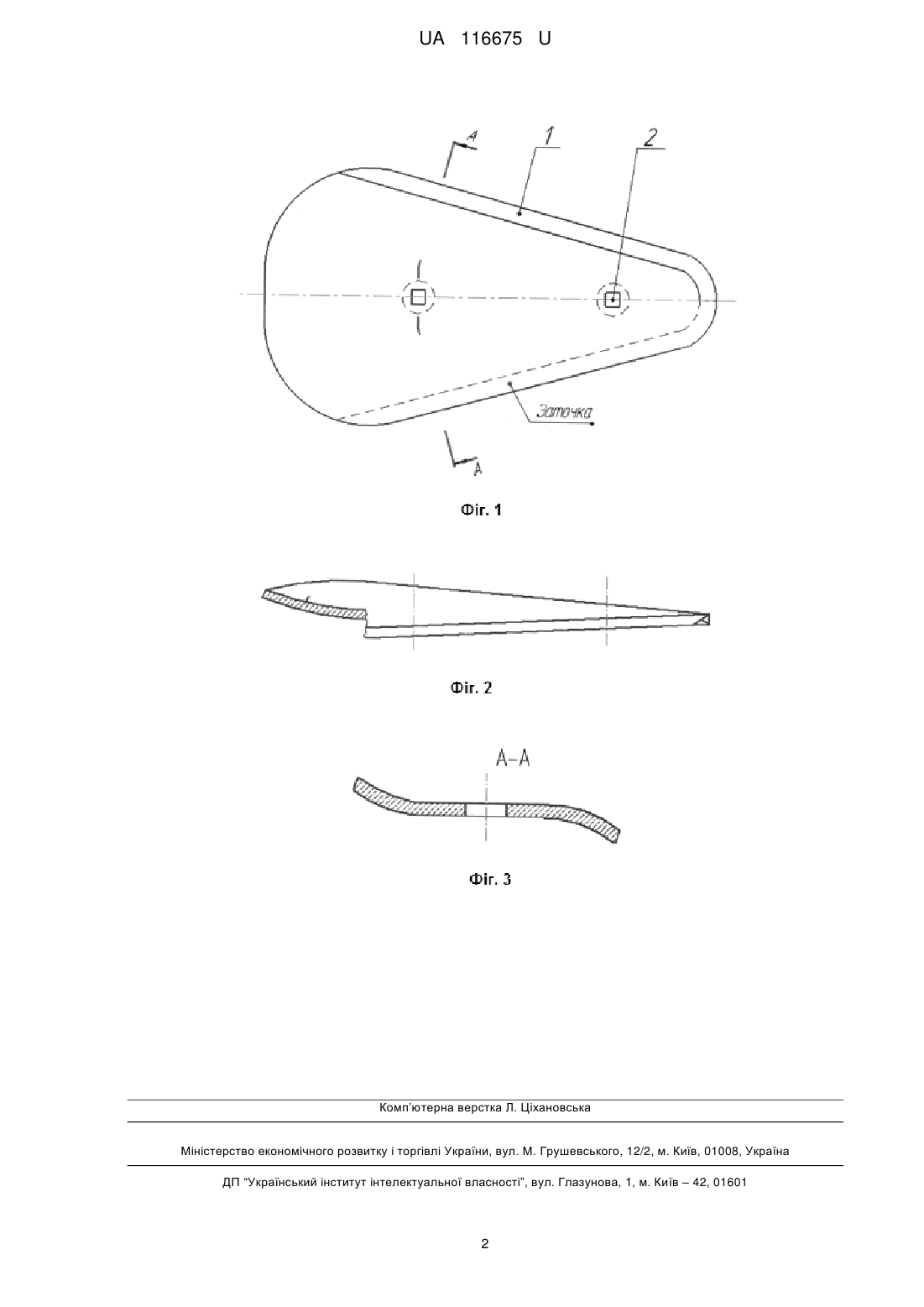

Реферат: Ніж гичкоріза містить основу параболічної форми з загостреними лезами ножів. Ножі загострені під кутом нахилу 30-45° до горизонту. UA 116675 U (54) НІЖ ГИЧКОРІЗА UA 116675 U UA 116675 U 5 10 15 20 25 30 35 40 45 Ніж гичкоріза належить до галузі сільськогосподарського машинобудування і може застосовуватися в сільськогосподарських машинах для зрізання гички цукрових буряків та інших коренеплодів. Відомий "Ніж гичкоріза", що містить основу, до якої закріплені несучі пластини з можливістю провертання їх та фіксації, на яких встановлені похилі ножі трапецієподібної форми, а також вертикальні шнеки. Недоліком відомого пристрою є те, що в процесі зрізання гички вона не повністю подається на вертикальні шнеки внаслідок відсутності плавної зони переходу з поверхні ножів на поверхню вертикальних шнеків [1]. Найбільш близьким до корисної моделі є пристрій для зрізання гички коренеплодів, який має ніж круглої форми та ребристу робочу поверхню з заточеною кромкою. Недоліком відомого пристрою є складність виготовлення ножа круглої форми з більшою твердістю верхньої площини зовнішнього контуру, ніж твердість нижньої поверхні ножа [2]. В основу корисної моделі поставлена задача вдосконалення конструкції ножа гичкоріза шляхом виконання ножа параболічної форми. Новим є те, що площина заточки робочого леза ножа виконана у формі параболи, робочі леза заточені з двох боків, що дозволяє при затупленні одного ножа переставляти його симетрично відносно повздовжньої осі на інший бік. На фіг. 1 показано вигляд зверху ножа гичкоріза, на фіг. 2 - вигляд збоку робочого ножа у перерізі, та на фіг. 3 - форму ножа в перерізі А-А. Ніж встановлюють та закріплюють у спеціальний пристрій, який приводиться в дію пристроєм для обробітку землі культиватором чи трактором. Поставлена задача вирішується тим, що ніж гичкоріза складається з основи параболічної форми з двома загостреними лезами (заточками), які встановлені під кутом нахилу до горизонту (3045°), і має два чотирикутних отвори без внутрішньої різьби, що дає змогу самостійно підбирати спосіб кріплення. Ніж містить дві заточки 1, фіг. 1, з різних боків основи. Система кріплення представлена у вигляді двох чотирикутних отворів для болтів з гайками та шайбами. Ніж гичкоріза кріпиться до штанги пристрою для обробітку ґрунту завдяки двом отворам 2; регулюється на відповідну висоту і встановляється вздовж рядка з коренеплодами так, щоб загострене лезо 1 було направлене донизу для зрізання гички буряків чи інших коренеплодів. Ніж гичкоріза працює наступним чином: в процесі роботи похиле лезо зрізує гичку з поверхні коренеплодів при поступальному русі пристрою для обробітку ґрунту. Ніж гичкоріза призначений для обробітку як малих, так і великих ділянок. Перевагою є те, що при затупленні леза, його можна легко переставити на інший бік. У разі затуплення леза ножа, при надмірних зусиллях, коренеплід може пошкодитися. Щоб запобігти цьому, необхідно вчасно контролювати гостроту леза ножа і у разі його непрацездатності, перевернути і закріпити його іншим боком так, щоб заточка, яка була на тильній частині ножа, стала робочою. Це є досить зручним у використанні, оскільки не потребує значної перерви у для проведенні загострення. Джерела інформації: 1. Патент України № 10697. МПК А01D23/02, опубл. 15.11.2005. 2. Патент СССР № 810122. МПК А01D 23/02, опубл. 07.03.1981. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ніж гичкоріза, який містить основу параболічної форми з загостреними лезами ножів, який відрізняється тим, що ножі загострені під кутом нахилу 30-45° до горизонту. 2. Ніж гичкоріза за п. 1, який відрізняється тим, що робочі леза заточені з двох боків. 1 UA 116675 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
