Пристрій для штампування днищ

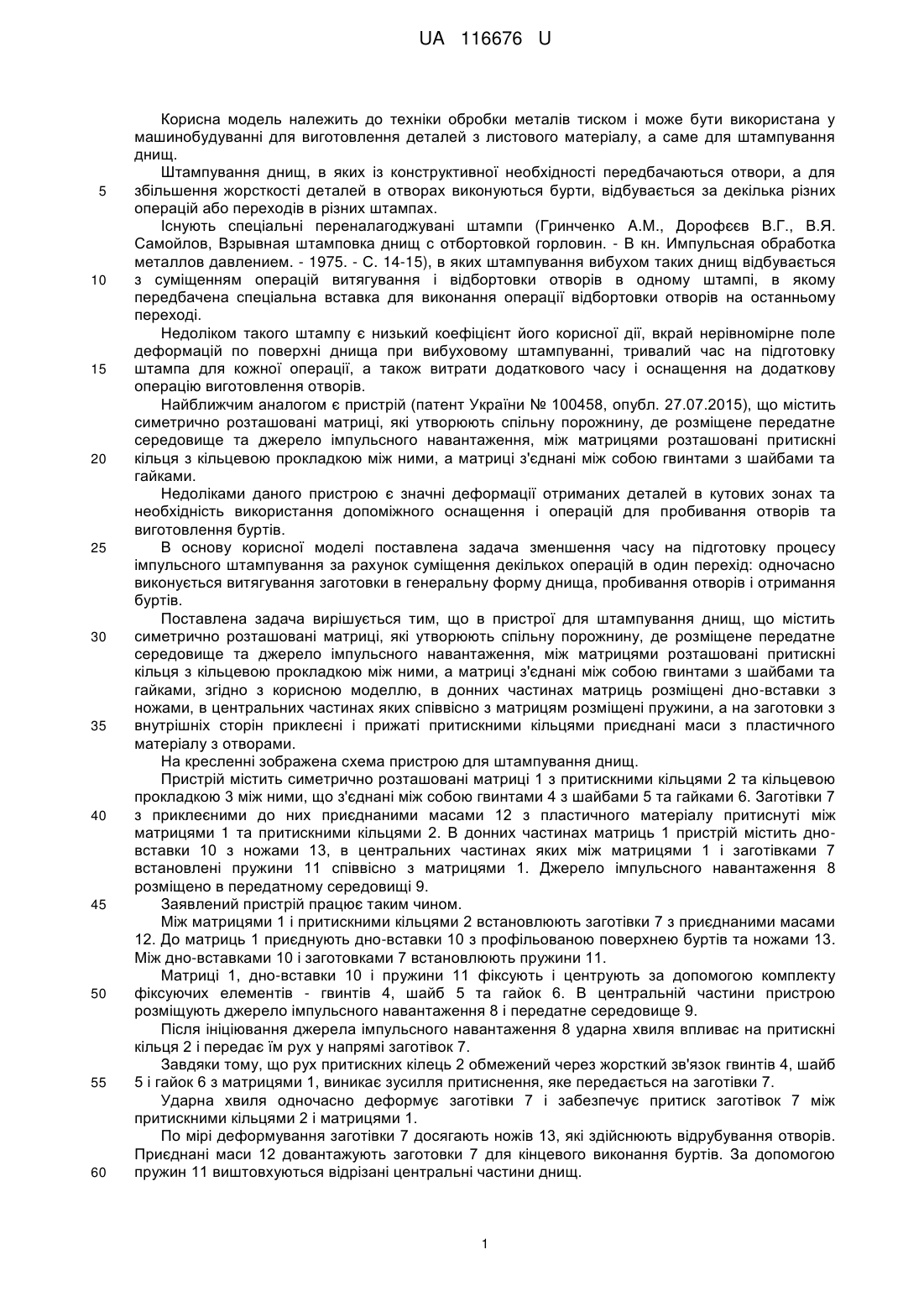

Реферат: Пристрій для штампування днищ містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками. В донних частинах матриць розміщені дно-вставки з ножами, в центральних частинах яких співвісно з матрицями розміщені пружини, а на заготовки з внутрішніх сторін приклеєні і прижаті притискними кільцями приєднані маси з пластичного матеріалу з отворами. UA 116676 U (12) UA 116676 U UA 116676 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки обробки металів тиском і може бути використана у машинобудуванні для виготовлення деталей з листового матеріалу, а саме для штампування днищ. Штампування днищ, в яких із конструктивної необхідності передбачаються отвори, а для збільшення жорсткості деталей в отворах виконуються бурти, відбувається за декілька різних операцій або переходів в різних штампах. Існують спеціальні переналагоджувані штампи (Гринченко A.M., Дорофєєв В.Г., В.Я. Самойлов, Взрывная штамповка днищ с отбортовкой горловин. - В кн. Импульсная обработка металлов давлением. - 1975. - С. 14-15), в яких штампування вибухом таких днищ відбувається з суміщенням операцій витягування і відбортовки отворів в одному штампі, в якому передбачена спеціальна вставка для виконання операції відбортовки отворів на останньому переході. Недоліком такого штампу є низький коефіцієнт його корисної дії, вкрай нерівномірне поле деформацій по поверхні днища при вибуховому штампуванні, тривалий час на підготовку штампа для кожної операції, а також витрати додаткового часу і оснащення на додаткову операцію виготовлення отворів. Найближчим аналогом є пристрій (патент України № 100458, опубл. 27.07.2015), що містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками. Недоліками даного пристрою є значні деформації отриманих деталей в кутових зонах та необхідність використання допоміжного оснащення і операцій для пробивання отворів та виготовлення буртів. В основу корисної моделі поставлена задача зменшення часу на підготовку процесу імпульсного штампування за рахунок суміщення декількох операцій в один перехід: одночасно виконується витягування заготовки в генеральну форму днища, пробивання отворів і отримання буртів. Поставлена задача вирішується тим, що в пристрої для штампування днищ, що містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками, згідно з корисною моделлю, в донних частинах матриць розміщені дно-вставки з ножами, в центральних частинах яких співвісно з матрицям розміщені пружини, а на заготовки з внутрішніх сторін приклеєні і прижаті притискними кільцями приєднані маси з пластичного матеріалу з отворами. На кресленні зображена схема пристрою для штампування днищ. Пристрій містить симетрично розташовані матриці 1 з притискними кільцями 2 та кільцевою прокладкою 3 між ними, що з'єднані між собою гвинтами 4 з шайбами 5 та гайками 6. Заготівки 7 з приклеєними до них приєднаними масами 12 з пластичного матеріалу притиснуті між матрицями 1 та притискними кільцями 2. В донних частинах матриць 1 пристрій містить дновставки 10 з ножами 13, в центральних частинах яких між матрицями 1 і заготівками 7 встановлені пружини 11 співвісно з матрицями 1. Джерело імпульсного навантаження 8 розміщено в передатному середовищі 9. Заявлений пристрій працює таким чином. Між матрицями 1 і притискними кільцями 2 встановлюють заготівки 7 з приєднаними масами 12. До матриць 1 приєднують дно-вставки 10 з профільованою поверхнею буртів та ножами 13. Між дно-вставками 10 і заготовками 7 встановлюють пружини 11. Матриці 1, дно-вставки 10 і пружини 11 фіксують і центрують за допомогою комплекту фіксуючих елементів - гвинтів 4, шайб 5 та гайок 6. В центральній частини пристрою розміщують джерело імпульсного навантаження 8 і передатне середовище 9. Після ініціювання джерела імпульсного навантаження 8 ударна хвиля впливає на притискні кільця 2 і передає їм рух у напрямі заготівок 7. Завдяки тому, що рух притискних кілець 2 обмежений через жорсткий зв'язок гвинтів 4, шайб 5 і гайок 6 з матрицями 1, виникає зусилля притиснення, яке передається на заготівки 7. Ударна хвиля одночасно деформує заготівки 7 і забезпечує притиск заготівок 7 між притискними кільцями 2 і матрицями 1. По мірі деформування заготівки 7 досягають ножів 13, які здійснюють відрубування отворів. Приєднані маси 12 довантажують заготовки 7 для кінцевого виконання буртів. За допомогою пружин 11 виштовхуються відрізані центральні частини днищ. 1 UA 116676 U Після закінчення процесу деформування готові заготовки і відрубані центральні частини заготовок знімаються з пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для штампування днищ, що містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками, який відрізняється тим, що в донних частинах матриць розміщені дно-вставки з ножами, в центральних частинах яких співвісно з матрицями розміщені пружини, а на заготовки з внутрішніх сторін приклеєні і прижаті притискними кільцями приєднані маси з пластичного матеріалу з отворами. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
