Клин в’язальної машини

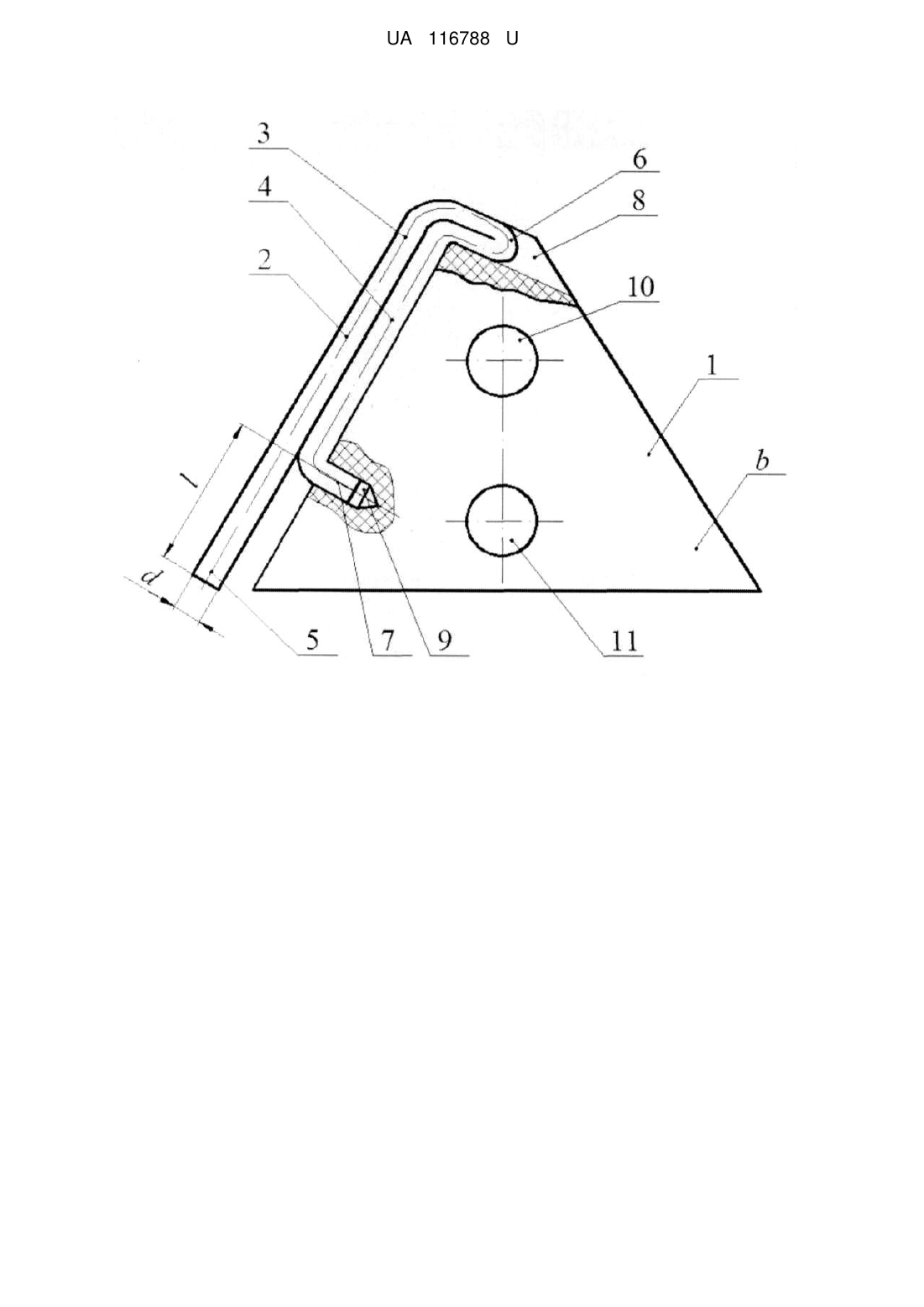

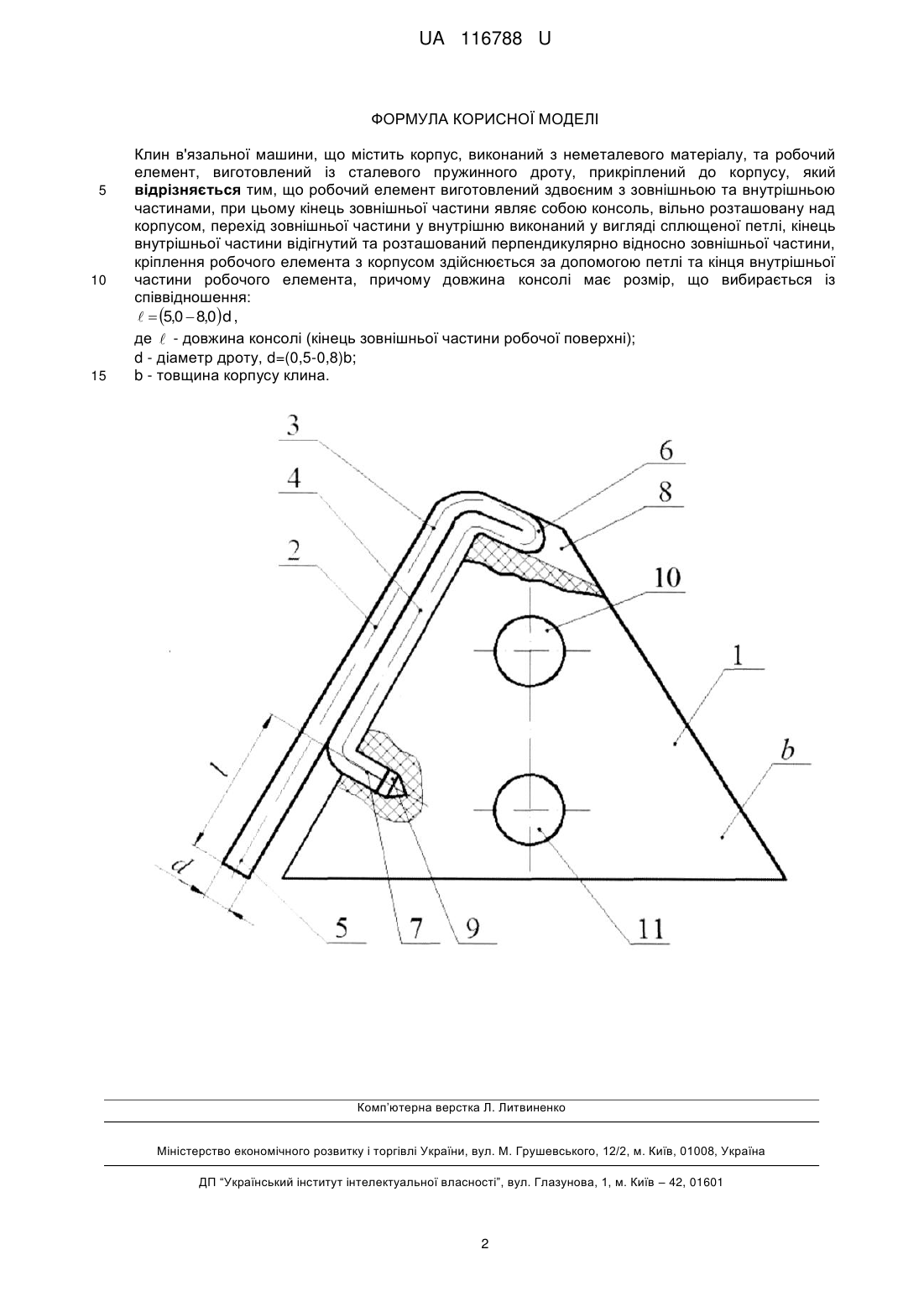

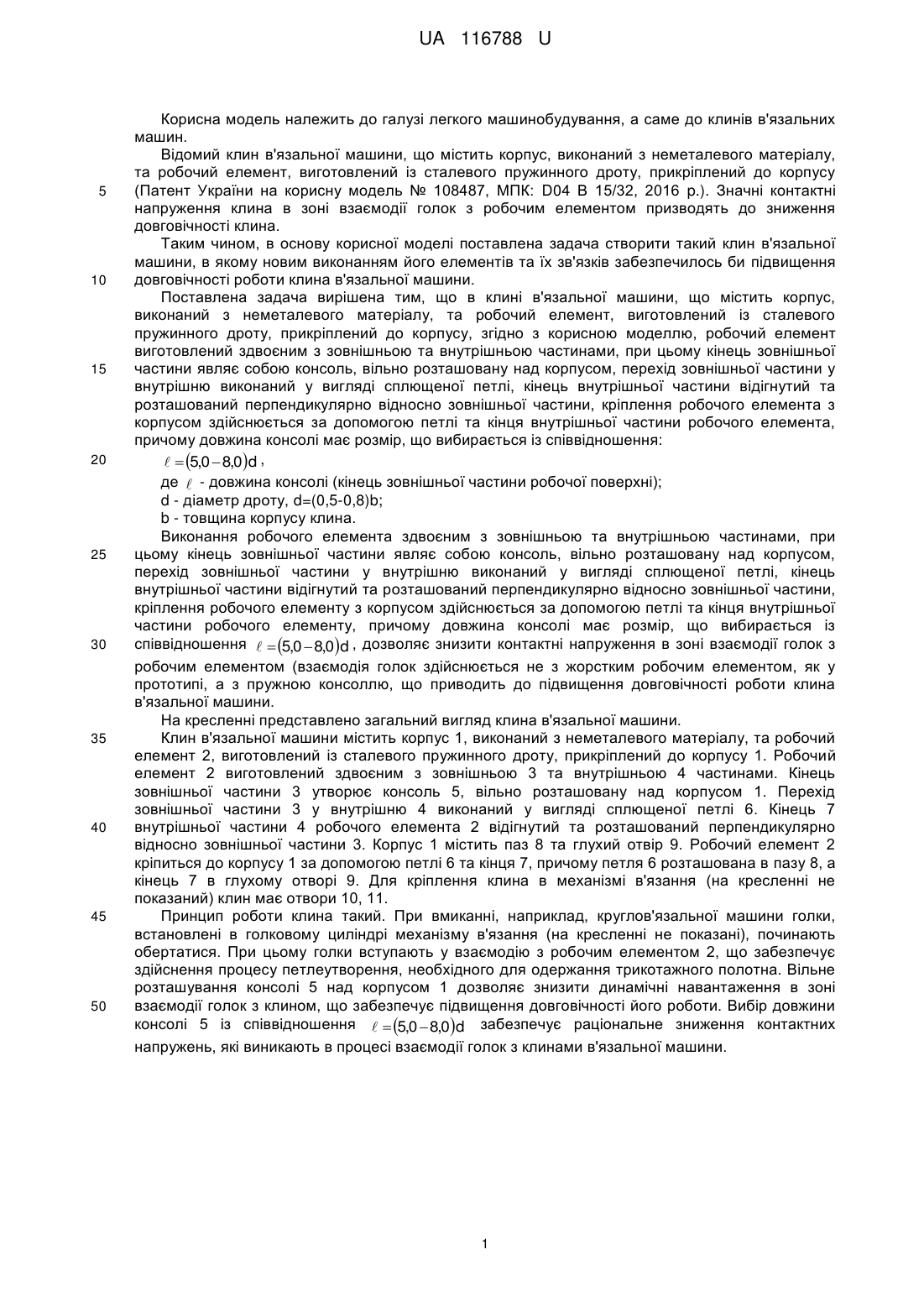

Реферат: Клин в'язальної машини містить корпус, виконаний з неметалевого матеріалу, та робочий елемент, виготовлений із сталевого пружинного дроту, прикріплений до корпусу. Робочий елемент виготовлений здвоєним з зовнішньою та внутрішньою частинами, при цьому кінець зовнішньої частини являє собою консоль, вільно розташовану над корпусом, перехід зовнішньої частини у внутрішню виконаний у вигляді сплющеної петлі, кінець внутрішньої частини відігнутий та розташований перпендикулярно відносно зовнішньої частини, кріплення робочого елемента з корпусом здійснюється за допомогою петлі та кінця внутрішньої частини робочого елемента. UA 116788 U (54) КЛИН В'ЯЗАЛЬНОЇ МАШИНИ UA 116788 U UA 116788 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус, виконаний з неметалевого матеріалу, та робочий елемент, виготовлений із сталевого пружинного дроту, прикріплений до корпусу (Патент України на корисну модель № 108487, МПК: D04 В 15/32, 2016 p.). Значні контактні напруження клина в зоні взаємодії голок з робочим елементом призводять до зниження довговічності клина. Таким чином, в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому новим виконанням його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи клина в'язальної машини. Поставлена задача вирішена тим, що в клині в'язальної машини, що містить корпус, виконаний з неметалевого матеріалу, та робочий елемент, виготовлений із сталевого пружинного дроту, прикріплений до корпусу, згідно з корисною моделлю, робочий елемент виготовлений здвоєним з зовнішньою та внутрішньою частинами, при цьому кінець зовнішньої частини являє собою консоль, вільно розташовану над корпусом, перехід зовнішньої частини у внутрішню виконаний у вигляді сплющеної петлі, кінець внутрішньої частини відігнутий та розташований перпендикулярно відносно зовнішньої частини, кріплення робочого елемента з корпусом здійснюється за допомогою петлі та кінця внутрішньої частини робочого елемента, причому довжина консолі має розмір, що вибирається із співвідношення:   5,0  8,0d , де  - довжина консолі (кінець зовнішньої частини робочої поверхні); d - діаметр дроту, d=(0,5-0,8)b; b - товщина корпусу клина. Виконання робочого елемента здвоєним з зовнішньою та внутрішньою частинами, при цьому кінець зовнішньої частини являє собою консоль, вільно розташовану над корпусом, перехід зовнішньої частини у внутрішню виконаний у вигляді сплющеної петлі, кінець внутрішньої частини відігнутий та розташований перпендикулярно відносно зовнішньої частини, кріплення робочого елементу з корпусом здійснюється за допомогою петлі та кінця внутрішньої частини робочого елементу, причому довжина консолі має розмір, що вибирається із співвідношення   5,0  8,0d , дозволяє знизити контактні напруження в зоні взаємодії голок з робочим елементом (взаємодія голок здійснюється не з жорстким робочим елементом, як у прототипі, а з пружною консоллю, що приводить до підвищення довговічності роботи клина в'язальної машини. На кресленні представлено загальний вигляд клина в'язальної машини. Клин в'язальної машини містить корпус 1, виконаний з неметалевого матеріалу, та робочий елемент 2, виготовлений із сталевого пружинного дроту, прикріплений до корпусу 1. Робочий елемент 2 виготовлений здвоєним з зовнішньою 3 та внутрішньою 4 частинами. Кінець зовнішньої частини 3 утворює консоль 5, вільно розташовану над корпусом 1. Перехід зовнішньої частини 3 у внутрішню 4 виконаний у вигляді сплющеної петлі 6. Кінець 7 внутрішньої частини 4 робочого елемента 2 відігнутий та розташований перпендикулярно відносно зовнішньої частини 3. Корпус 1 містить паз 8 та глухий отвір 9. Робочий елемент 2 кріпиться до корпусу 1 за допомогою петлі 6 та кінця 7, причому петля 6 розташована в пазу 8, а кінець 7 в глухому отворі 9. Для кріплення клина в механізмі в'язання (на кресленні не показаний) клин має отвори 10, 11. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому голки вступають у взаємодію з робочим елементом 2, що забезпечує здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Вільне розташування консолі 5 над корпусом 1 дозволяє знизити динамічні навантаження в зоні взаємодії голок з клином, що забезпечує підвищення довговічності його роботи. Вибір довжини консолі 5 із співвідношення   5,0  8,0d забезпечує раціональне зниження контактних напружень, які виникають в процесі взаємодії голок з клинами в'язальної машини. 1 UA 116788 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Клин в'язальної машини, що містить корпус, виконаний з неметалевого матеріалу, та робочий елемент, виготовлений із сталевого пружинного дроту, прикріплений до корпусу, який відрізняється тим, що робочий елемент виготовлений здвоєним з зовнішньою та внутрішньою частинами, при цьому кінець зовнішньої частини являє собою консоль, вільно розташовану над корпусом, перехід зовнішньої частини у внутрішню виконаний у вигляді сплющеної петлі, кінець внутрішньої частини відігнутий та розташований перпендикулярно відносно зовнішньої частини, кріплення робочого елемента з корпусом здійснюється за допомогою петлі та кінця внутрішньої частини робочого елемента, причому довжина консолі має розмір, що вибирається із співвідношення:   5,0  8,0 d , де  - довжина консолі (кінець зовнішньої частини робочої поверхні); d - діаметр дроту, d=(0,5-0,8)b; b - товщина корпусу клина. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
