Клин в’язальної машини

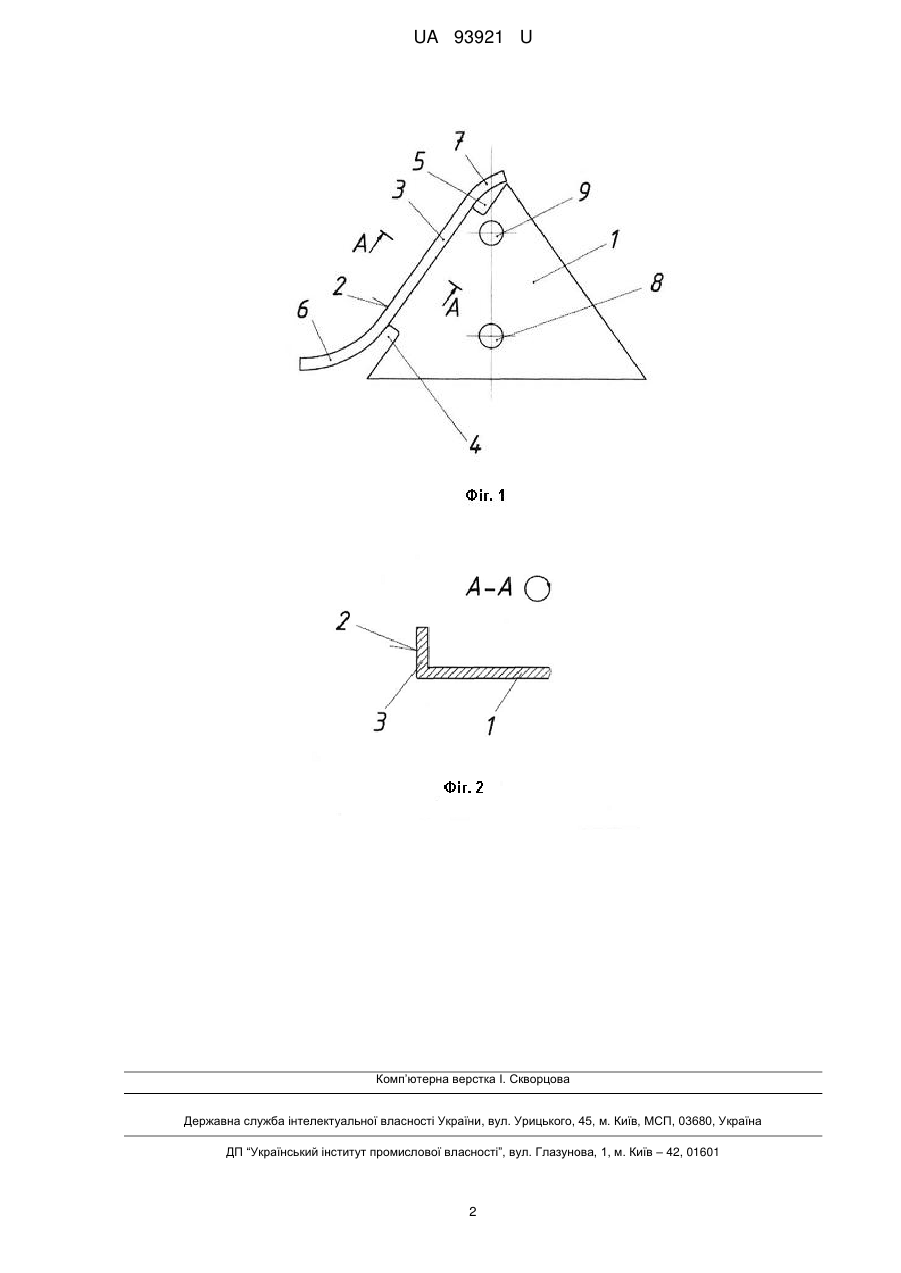

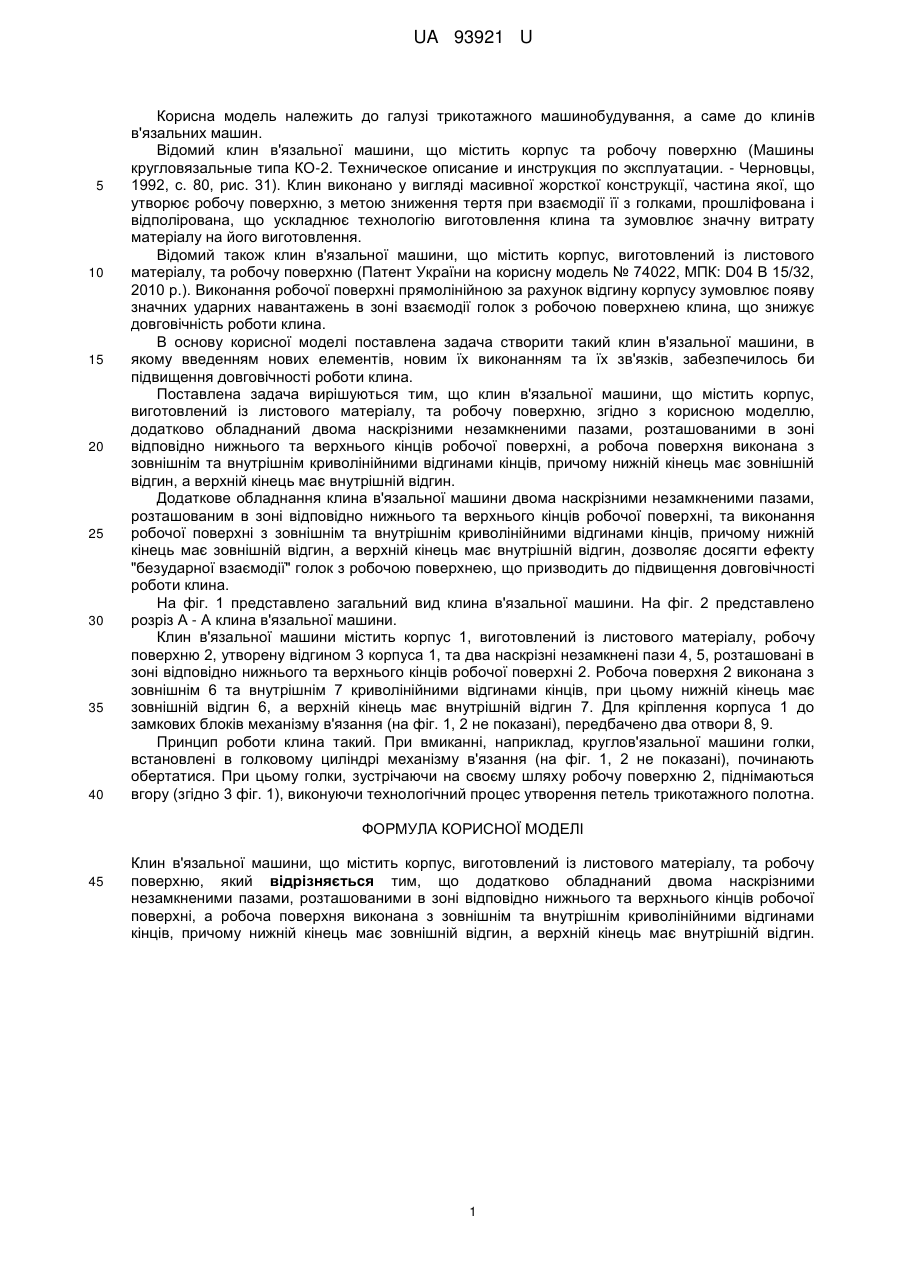

Реферат: UA 93921 U UA 93921 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус та робочу поверхню (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы, 1992, с. 80, рис. 31). Клин виконано у вигляді масивної жорсткої конструкції, частина якої, що утворює робочу поверхню, з метою зниження тертя при взаємодії її з голками, прошліфована і відполірована, що ускладнює технологію виготовлення клина та зумовлює значну витрату матеріалу на його виготовлення. Відомий також клин в'язальної машини, що містить корпус, виготовлений із листового матеріалу, та робочу поверхню (Патент України на корисну модель № 74022, МПК: D04 В 15/32, 2010 p.). Виконання робочої поверхні прямолінійною за рахунок відгину корпусу зумовлює появу значних ударних навантажень в зоні взаємодії голок з робочою поверхнею клина, що знижує довговічність роботи клина. В основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому введенням нових елементів, новим їх виконанням та їх зв'язків, забезпечилось би підвищення довговічності роботи клина. Поставлена задача вирішуються тим, що клин в'язальної машини, що містить корпус, виготовлений із листового матеріалу, та робочу поверхню, згідно з корисною моделлю, додатково обладнаний двома наскрізними незамкненими пазами, розташованими в зоні відповідно нижнього та верхнього кінців робочої поверхні, а робоча поверхня виконана з зовнішнім та внутрішнім криволінійними відгинами кінців, причому нижній кінець має зовнішній відгин, а верхній кінець має внутрішній відгин. Додаткове обладнання клина в'язальної машини двома наскрізними незамкненими пазами, розташованим в зоні відповідно нижнього та верхнього кінців робочої поверхні, та виконання робочої поверхні з зовнішнім та внутрішнім криволінійними відгинами кінців, причому нижній кінець має зовнішній відгин, а верхній кінець має внутрішній відгин, дозволяє досягти ефекту "безударної взаємодії" голок з робочою поверхнею, що призводить до підвищення довговічності роботи клина. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А - А клина в'язальної машини. Клин в'язальної машини містить корпус 1, виготовлений із листового матеріалу, робочу поверхню 2, утворену відгином 3 корпуса 1, та два наскрізні незамкнені пази 4, 5, розташовані в зоні відповідно нижнього та верхнього кінців робочої поверхні 2. Робоча поверхня 2 виконана з зовнішнім 6 та внутрішнім 7 криволінійними відгинами кінців, при цьому нижній кінець має зовнішній відгин 6, а верхній кінець має внутрішній відгин 7. Для кріплення корпуса 1 до замкових блоків механізму в'язання (на фіг. 1, 2 не показані), передбачено два отвори 8, 9. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, піднімаються вгору (згідно 3 фіг. 1), виконуючи технологічний процес утворення петель трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Клин в'язальної машини, що містить корпус, виготовлений із листового матеріалу, та робочу поверхню, який відрізняється тим, що додатково обладнаний двома наскрізними незамкненими пазами, розташованими в зоні відповідно нижнього та верхнього кінців робочої поверхні, а робоча поверхня виконана з зовнішнім та внутрішнім криволінійними відгинами кінців, причому нижній кінець має зовнішній відгин, а верхній кінець має внутрішній відгин. 1 UA 93921 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
