Зубчаста передача

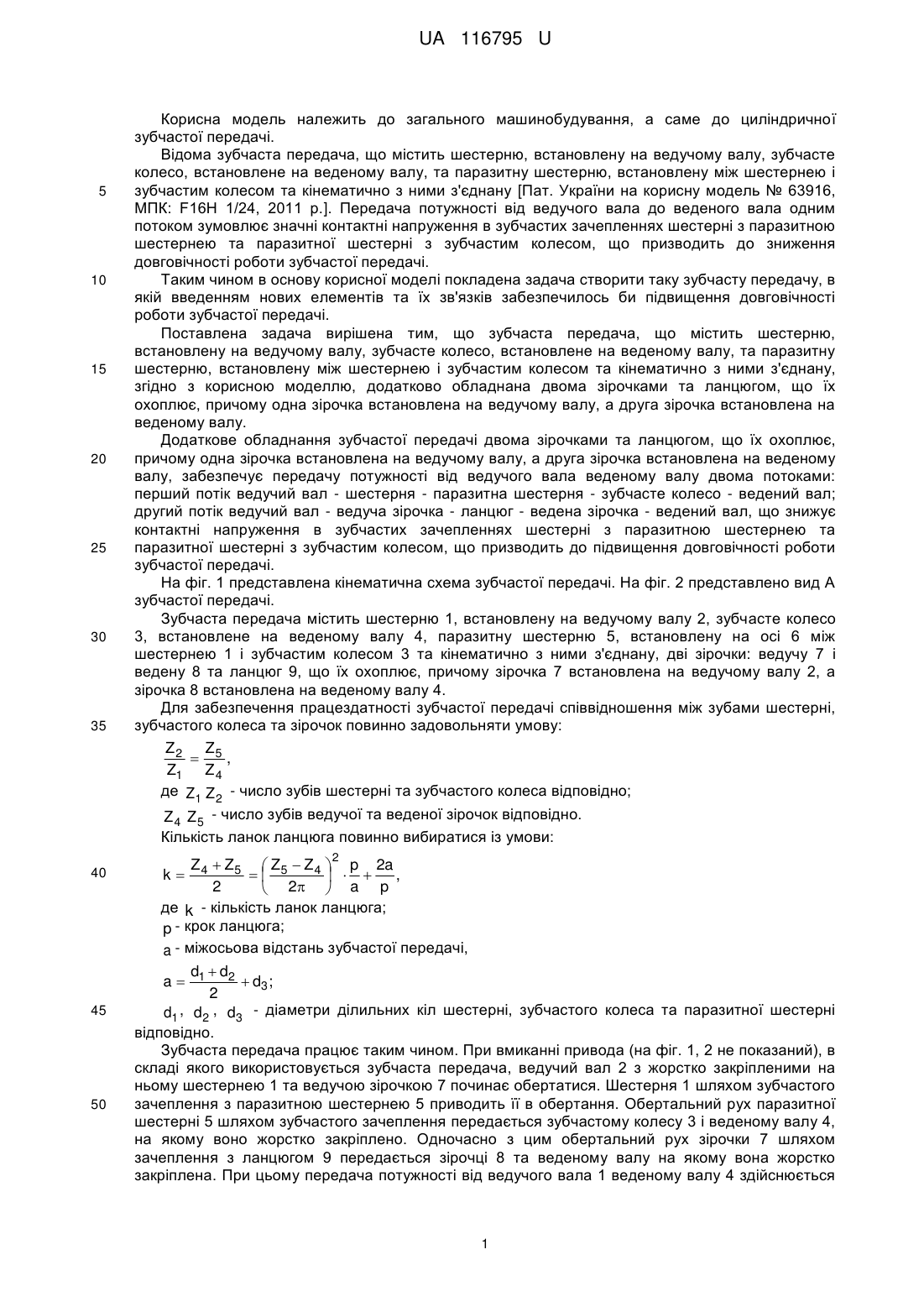

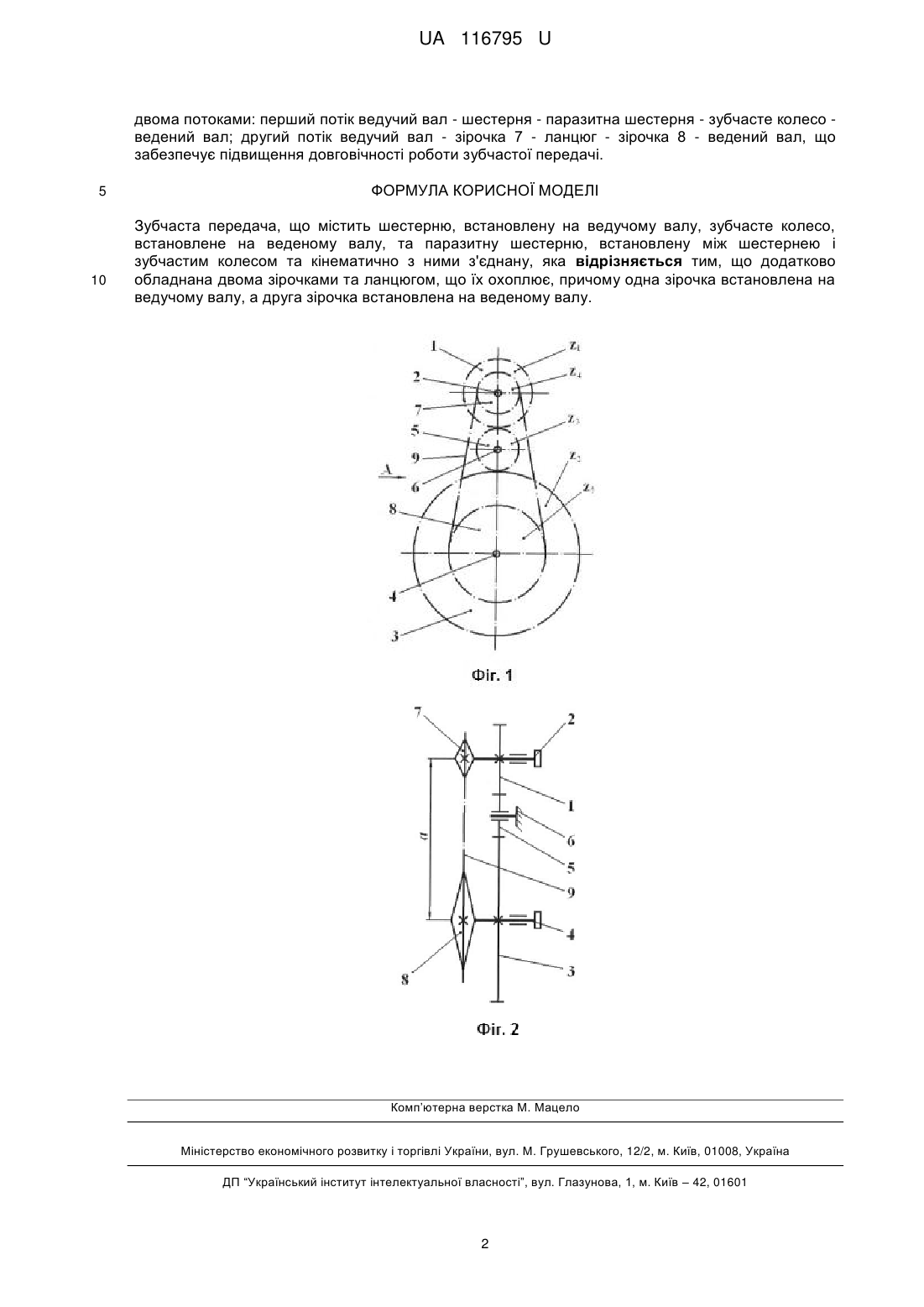

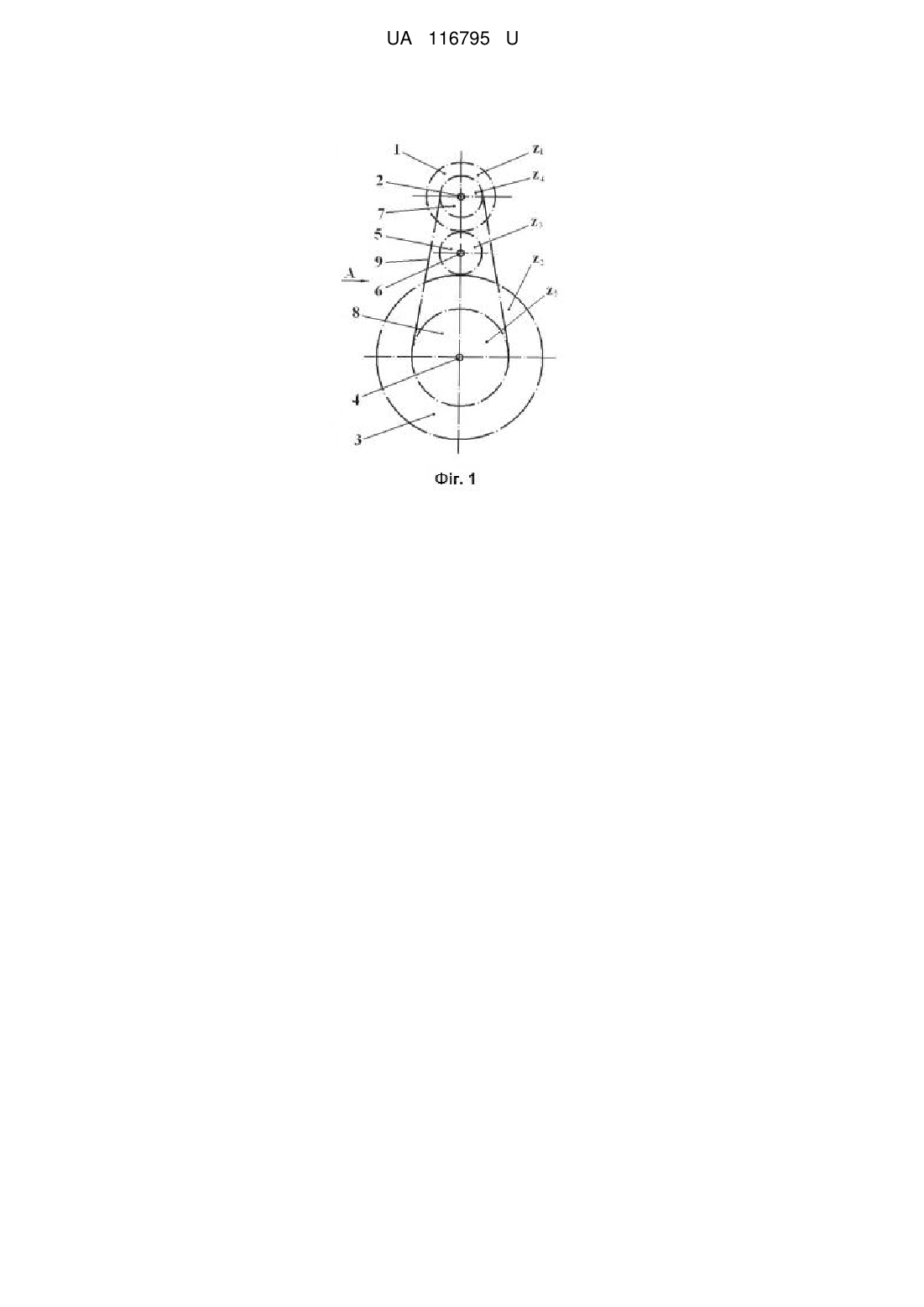

Реферат: Зубчаста передача містить шестерню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестерню, встановлену між шестернею і зубчастим колесом та кінематично з ними з'єднану. Вона додатково обладнана двома зірочками та ланцюгом, що їх охоплює, причому одна зірочка встановлена на ведучому валу, а друга зірочка встановлена на веденому валу. UA 116795 U (54) ЗУБЧАСТА ПЕРЕДАЧА UA 116795 U UA 116795 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до циліндричної зубчастої передачі. Відома зубчаста передача, що містить шестерню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестерню, встановлену між шестернею і зубчастим колесом та кінематично з ними з'єднану [Пат. України на корисну модель № 63916, МПК: F16H 1/24, 2011 p.]. Передача потужності від ведучого вала до веденого вала одним потоком зумовлює значні контактні напруження в зубчастих зачепленнях шестерні з паразитною шестернею та паразитної шестерні з зубчастим колесом, що призводить до зниження довговічності роботи зубчастої передачі. Таким чином в основу корисної моделі покладена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що зубчаста передача, що містить шестерню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестерню, встановлену між шестернею і зубчастим колесом та кінематично з ними з'єднану, згідно з корисною моделлю, додатково обладнана двома зірочками та ланцюгом, що їх охоплює, причому одна зірочка встановлена на ведучому валу, а друга зірочка встановлена на веденому валу. Додаткове обладнання зубчастої передачі двома зірочками та ланцюгом, що їх охоплює, причому одна зірочка встановлена на ведучому валу, а друга зірочка встановлена на веденому валу, забезпечує передачу потужності від ведучого вала веденому валу двома потоками: перший потік ведучий вал - шестерня - паразитна шестерня - зубчасте колесо - ведений вал; другий потік ведучий вал - ведуча зірочка - ланцюг - ведена зірочка - ведений вал, що знижує контактні напруження в зубчастих зачепленнях шестерні з паразитною шестернею та паразитної шестерні з зубчастим колесом, що призводить до підвищення довговічності роботи зубчастої передачі. На фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі. Зубчаста передача містить шестерню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, паразитну шестерню 5, встановлену на осі 6 між шестернею 1 і зубчастим колесом 3 та кінематично з ними з'єднану, дві зірочки: ведучу 7 і ведену 8 та ланцюг 9, що їх охоплює, причому зірочка 7 встановлена на ведучому валу 2, а зірочка 8 встановлена на веденому валу 4. Для забезпечення працездатності зубчастої передачі співвідношення між зубами шестерні, зубчастого колеса та зірочок повинно задовольняти умову: Z 2 Z5  , Z1 Z 4 де Z1 Z 2 - число зубів шестерні та зубчастого колеса відповідно; Z 4 Z 5 - число зубів ведучої та веденої зірочок відповідно. Кількість ланок ланцюга повинно вибиратися із умови: 2 40 45 50 Z 4  Z5  Z 5  Z 4  p 2a  ,    2  2  a p де k - кількість ланок ланцюга; p - крок ланцюга; a - міжосьова відстань зубчастої передачі, k d  d2 a 1  d3 ; 2 d1 , d2 , d3 - діаметри ділильних кіл шестерні, зубчастого колеса та паразитної шестерні відповідно. Зубчаста передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з жорстко закріпленими на ньому шестернею 1 та ведучою зірочкою 7 починає обертатися. Шестерня 1 шляхом зубчастого зачеплення з паразитною шестернею 5 приводить її в обертання. Обертальний рух паразитної шестерні 5 шляхом зубчастого зачеплення передається зубчастому колесу 3 і веденому валу 4, на якому воно жорстко закріплено. Одночасно з цим обертальний рух зірочки 7 шляхом зачеплення з ланцюгом 9 передається зірочці 8 та веденому валу на якому вона жорстко закріплена. При цьому передача потужності від ведучого вала 1 веденому валу 4 здійснюється 1 UA 116795 U двома потоками: перший потік ведучий вал - шестерня - паразитна шестерня - зубчасте колесо ведений вал; другий потік ведучий вал - зірочка 7 - ланцюг - зірочка 8 - ведений вал, що забезпечує підвищення довговічності роботи зубчастої передачі. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Зубчаста передача, що містить шестерню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестерню, встановлену між шестернею і зубчастим колесом та кінематично з ними з'єднану, яка відрізняється тим, що додатково обладнана двома зірочками та ланцюгом, що їх охоплює, причому одна зірочка встановлена на ведучому валу, а друга зірочка встановлена на веденому валу. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
