Зубчаста передача

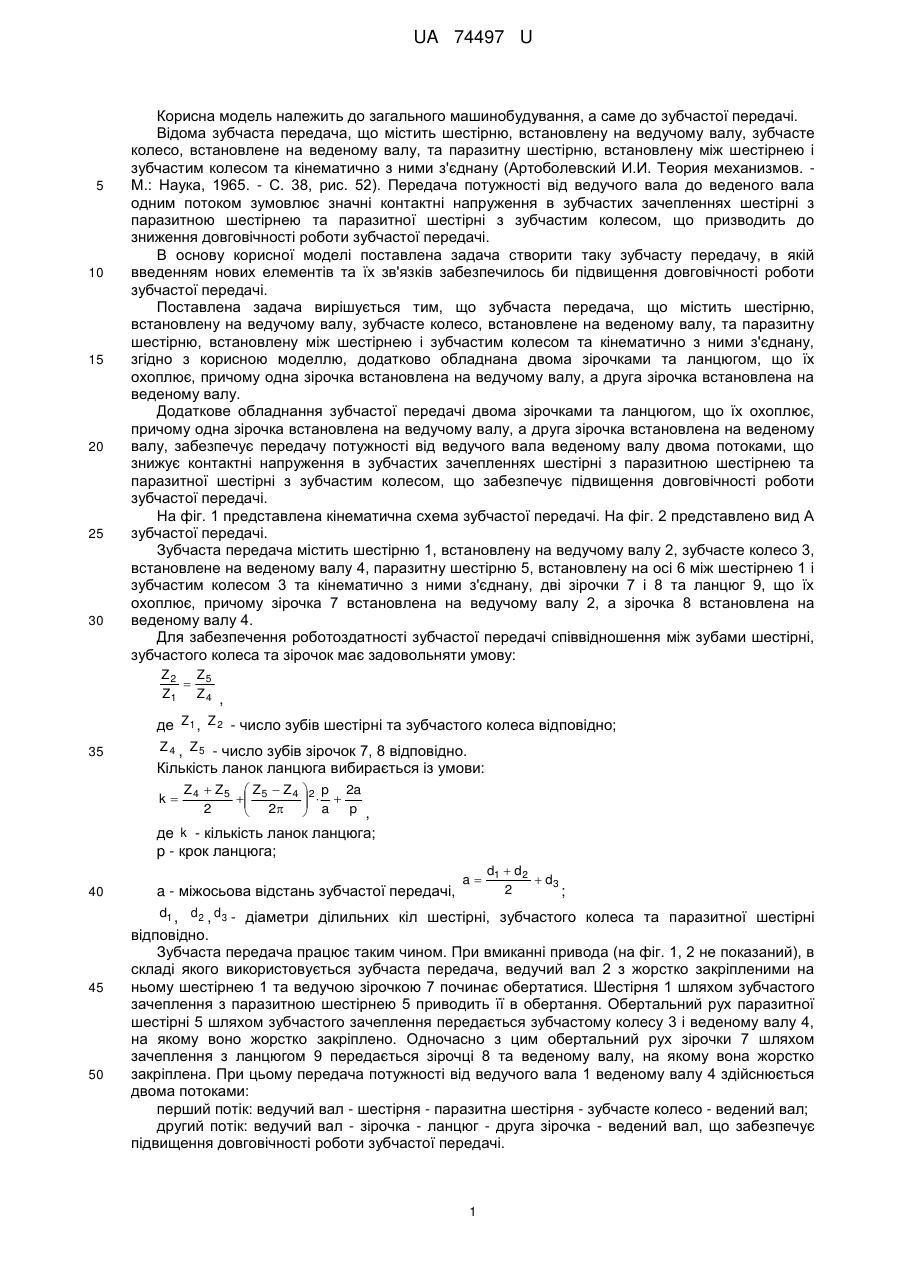

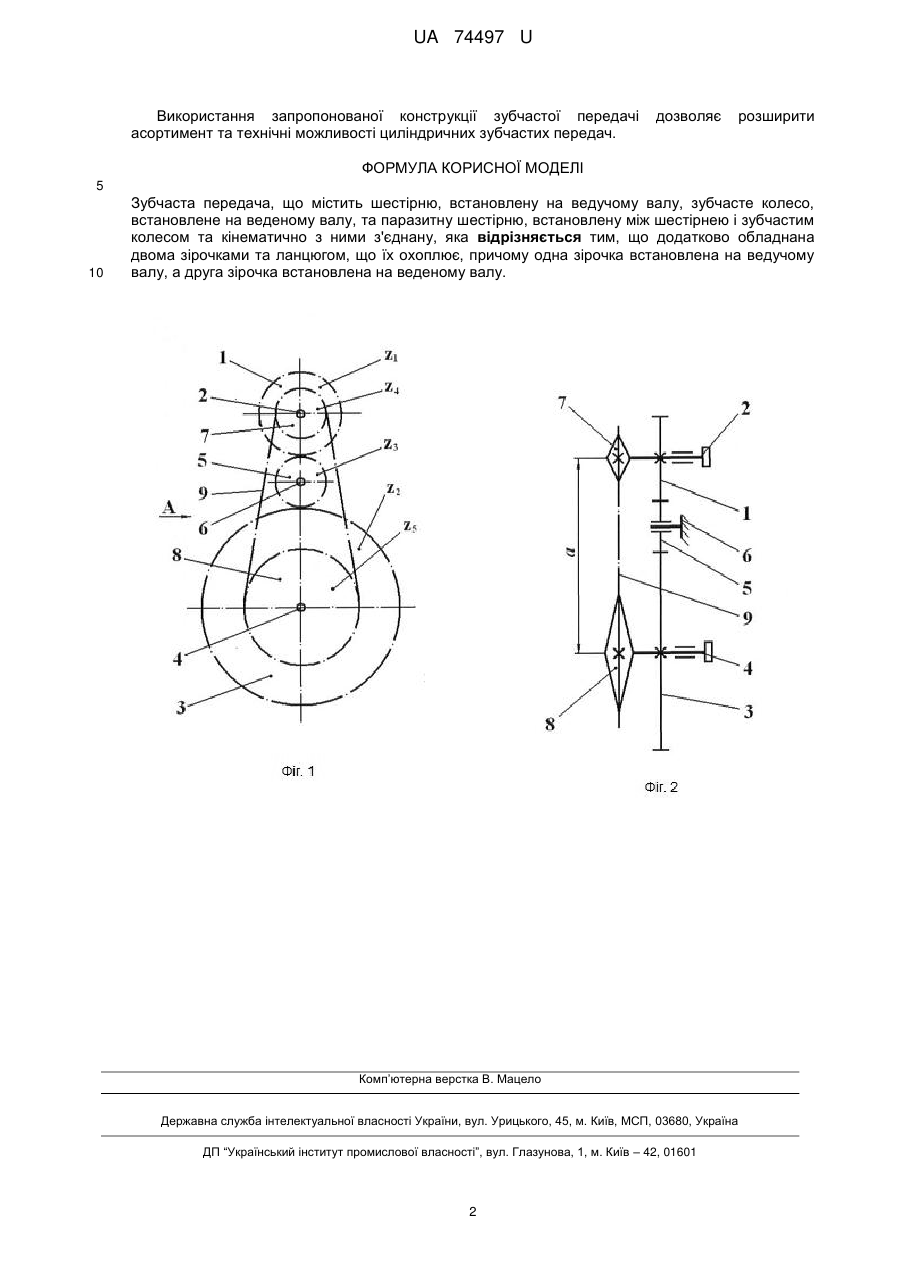

Реферат: UA 74497 U UA 74497 U 5 10 15 20 25 30 Корисна модель належить до загального машинобудування, а саме до зубчастої передачі. Відома зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану (Артоболевский И.И. Теория механизмов. М.: Наука, 1965. - С. 38, рис. 52). Передача потужності від ведучого вала до веденого вала одним потоком зумовлює значні контактні напруження в зубчастих зачепленнях шестірні з паразитною шестірнею та паразитної шестірні з зубчастим колесом, що призводить до зниження довговічності роботи зубчастої передачі. В основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішується тим, що зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану, згідно з корисною моделлю, додатково обладнана двома зірочками та ланцюгом, що їх охоплює, причому одна зірочка встановлена на ведучому валу, а друга зірочка встановлена на веденому валу. Додаткове обладнання зубчастої передачі двома зірочками та ланцюгом, що їх охоплює, причому одна зірочка встановлена на ведучому валу, а друга зірочка встановлена на веденому валу, забезпечує передачу потужності від ведучого вала веденому валу двома потоками, що знижує контактні напруження в зубчастих зачепленнях шестірні з паразитною шестірнею та паразитної шестірні з зубчастим колесом, що забезпечує підвищення довговічності роботи зубчастої передачі. На фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, паразитну шестірню 5, встановлену на осі 6 між шестірнею 1 і зубчастим колесом 3 та кінематично з ними з'єднану, дві зірочки 7 і 8 та ланцюг 9, що їх охоплює, причому зірочка 7 встановлена на ведучому валу 2, а зірочка 8 встановлена на веденому валу 4. Для забезпечення роботоздатності зубчастої передачі співвідношення між зубами шестірні, зубчастого колеса та зірочок має задовольняти умову: Z Z2  5 Z1 Z4 , де Z 1 , Z 2 - число зубів шестірні та зубчастого колеса відповідно; 35 Z 4 , Z 5 - число зубів зірочок 7, 8 відповідно. Кількість ланок ланцюга вибирається із умови: Z 4  Z5  Z5  Z 4  2 p 2a   2   a  p  2   , де k - кількість ланок ланцюга; k p - крок ланцюга; 40 a - міжосьова відстань зубчастої передачі, a d1  d2  d3 2 ; d1 , d 2 , d 3 - діаметри ділильних кіл шестірні, зубчастого колеса та паразитної шестірні 45 50 відповідно. Зубчаста передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з жорстко закріпленими на ньому шестірнею 1 та ведучою зірочкою 7 починає обертатися. Шестірня 1 шляхом зубчастого зачеплення з паразитною шестірнею 5 приводить її в обертання. Обертальний рух паразитної шестірні 5 шляхом зубчастого зачеплення передається зубчастому колесу 3 і веденому валу 4, на якому воно жорстко закріплено. Одночасно з цим обертальний рух зірочки 7 шляхом зачеплення з ланцюгом 9 передається зірочці 8 та веденому валу, на якому вона жорстко закріплена. При цьому передача потужності від ведучого вала 1 веденому валу 4 здійснюється двома потоками: перший потік: ведучий вал - шестірня - паразитна шестірня - зубчасте колесо - ведений вал; другий потік: ведучий вал - зірочка - ланцюг - друга зірочка - ведений вал, що забезпечує підвищення довговічності роботи зубчастої передачі. 1 UA 74497 U Використання запропонованої конструкції зубчастої передачі асортимент та технічні можливості циліндричних зубчастих передач. дозволяє розширити ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану, яка відрізняється тим, що додатково обладнана двома зірочками та ланцюгом, що їх охоплює, причому одна зірочка встановлена на ведучому валу, а друга зірочка встановлена на веденому валу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
