Зубчаста передача

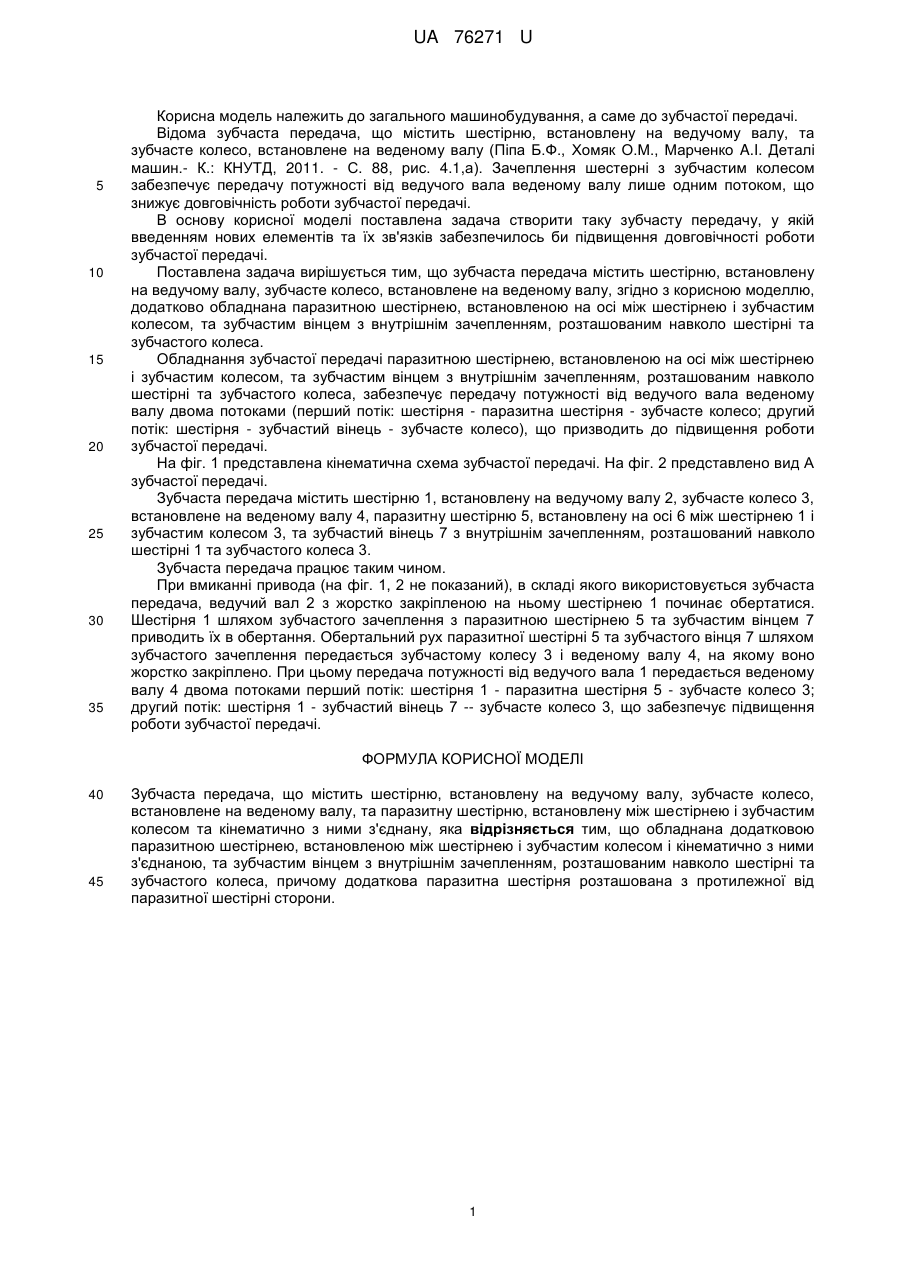

Реферат: UA 76271 U UA 76271 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до зубчастої передачі. Відома зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин.- К.: КНУТД, 2011. - С. 88, рис. 4.1,а). Зачеплення шестерні з зубчастим колесом забезпечує передачу потужності від ведучого вала веденому валу лише одним потоком, що знижує довговічність роботи зубчастої передачі. В основу корисної моделі поставлена задача створити таку зубчасту передачу, у якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішується тим, що зубчаста передача містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, згідно з корисною моделлю, додатково обладнана паразитною шестірнею, встановленою на осі між шестірнею і зубчастим колесом, та зубчастим вінцем з внутрішнім зачепленням, розташованим навколо шестірні та зубчастого колеса. Обладнання зубчастої передачі паразитною шестірнею, встановленою на осі між шестірнею і зубчастим колесом, та зубчастим вінцем з внутрішнім зачепленням, розташованим навколо шестірні та зубчастого колеса, забезпечує передачу потужності від ведучого вала веденому валу двома потоками (перший потік: шестірня - паразитна шестірня - зубчасте колесо; другий потік: шестірня - зубчастий вінець - зубчасте колесо), що призводить до підвищення роботи зубчастої передачі. На фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, паразитну шестірню 5, встановлену на осі 6 між шестірнею 1 і зубчастим колесом 3, та зубчастий вінець 7 з внутрішнім зачепленням, розташований навколо шестірні 1 та зубчастого колеса 3. Зубчаста передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з жорстко закріпленою на ньому шестірнею 1 починає обертатися. Шестірня 1 шляхом зубчастого зачеплення з паразитною шестірнею 5 та зубчастим вінцем 7 приводить їх в обертання. Обертальний рух паразитної шестірні 5 та зубчастого вінця 7 шляхом зубчастого зачеплення передається зубчастому колесу 3 і веденому валу 4, на якому воно жорстко закріплено. При цьому передача потужності від ведучого вала 1 передається веденому валу 4 двома потоками перший потік: шестірня 1 - паразитна шестірня 5 - зубчасте колесо 3; другий потік: шестірня 1 - зубчастий вінець 7 -- зубчасте колесо 3, що забезпечує підвищення роботи зубчастої передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану, яка відрізняється тим, що обладнана додатковою паразитною шестірнею, встановленою між шестірнею і зубчастим колесом і кінематично з ними з'єднаною, та зубчастим вінцем з внутрішнім зачепленням, розташованим навколо шестірні та зубчастого колеса, причому додаткова паразитна шестірня розташована з протилежної від паразитної шестірні сторони. 1 UA 76271 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
