Зубчаста передача
Номер патенту: 63916
Опубліковано: 25.10.2011
Автори: Музичишин Сергій Володимирович, Піпа Борис Федорович
Формула / Реферат
Зубчаста передача, що містить шестерню, встановлену на ведучому валу, розташованому в опорах, зубчасте колесо та паразитну шестерню, встановлену на осі між шестернею та зубчастим колесом, яка відрізняється тим, що додатково обладнана двома повзунами, в яких встановлені опори, а паразитна шестерня встановлена з можливістю плоско-паралельного її переміщення.
Текст

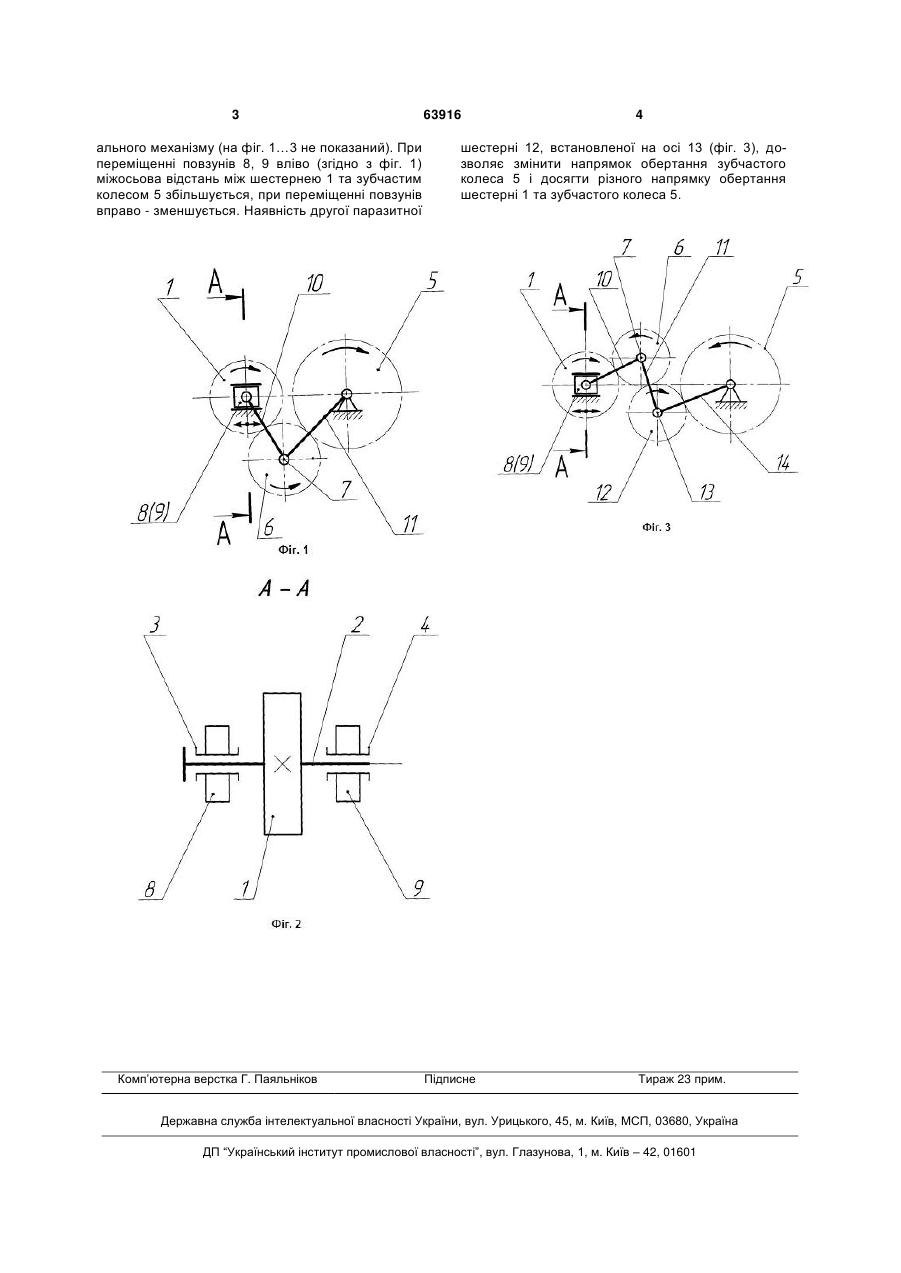

Зубчаста передача, що містить шестерню, встановлену на ведучому валу, розташованому в опорах, зубчасте колесо та паразитну шестерню, встановлену на осі між шестернею та зубчастим колесом, яка відрізняється тим, що додатково обладнана двома повзунами, в яких встановлені опори, а паразитна шестерня встановлена з можливістю плоско-паралельного її переміщення. (19) (21) u201103488 (22) 24.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) МУЗИЧИШИН СЕРГІЙ ВОЛОДИМИРОВИЧ, ПІПА БОРИС ФЕДОРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 ального механізму (на фіг. 1…3 не показаний). При переміщенні повзунів 8, 9 вліво (згідно з фіг. 1) міжосьова відстань між шестернею 1 та зубчастим колесом 5 збільшується, при переміщенні повзунів вправо - зменшується. Наявність другої паразитної Комп’ютерна верстка Г. Паяльніков 63916 4 шестерні 12, встановленої на осі 13 (фіг. 3), дозволяє змінити напрямок обертання зубчастого колеса 5 і досягти різного напрямку обертання шестерні 1 та зубчастого колеса 5. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюMuzychyshyn Serhii Volodymyrovych, Pipa Borys Fedorovych
Назва патенту російськоюЗубчатая передача
Автори російськоюМузычишин Сергей Владимирович, Пипа Борис Федорович
МПК / Мітки
МПК: F16H 1/24
