Пристрій для переміщення виробу

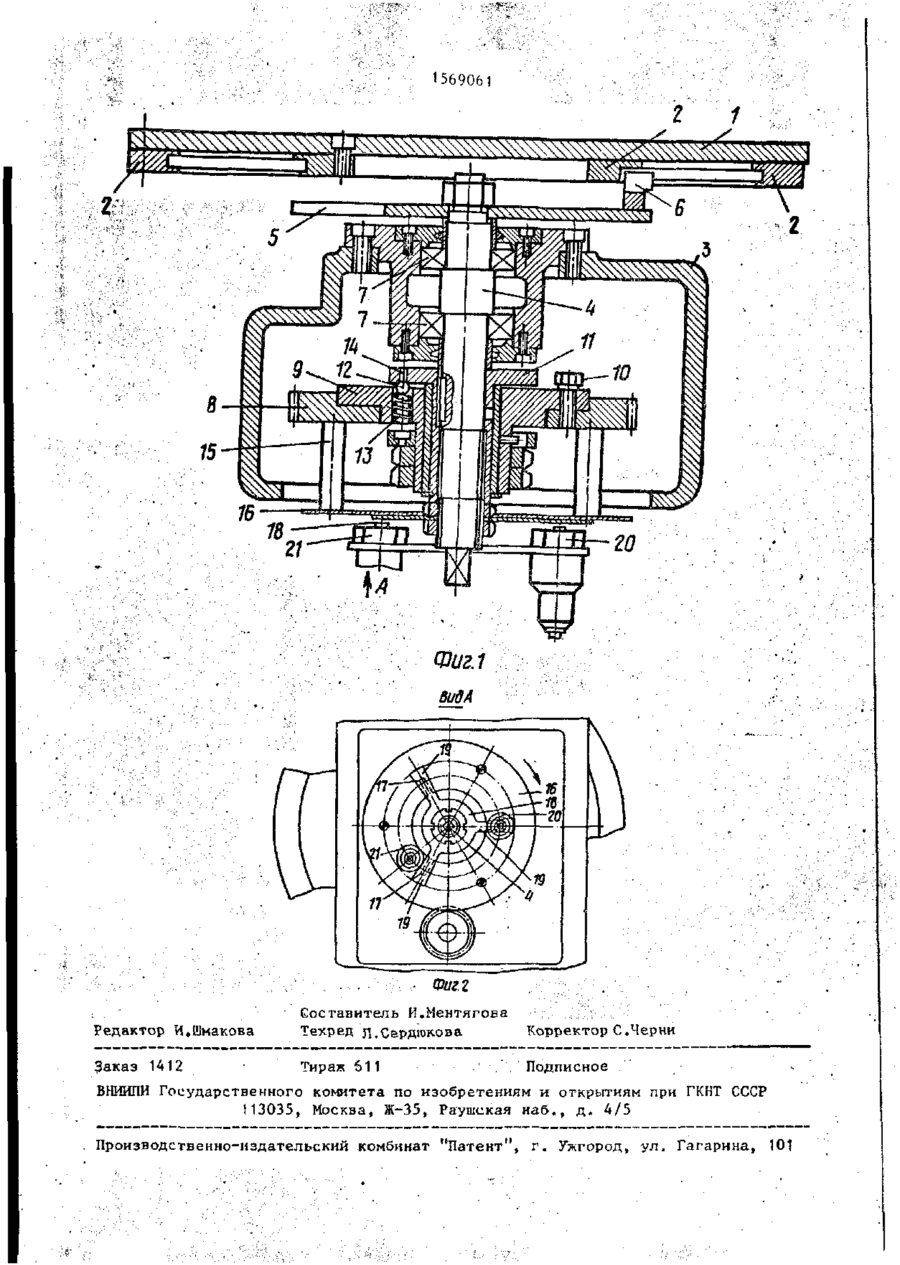

Изобретение относится к обработке металлов давлением и может быть использовано для перемещения изделий из магазина в рабочую зону обрабатывающей машины, Цель изобретения - повышение надежности работы. Устройство для перемещения изделий содержит смонтированные на основании направляющие для перемещения изделии и корпус,расположенный под направляющими.В корпусе вертикально установлен вал,несущий горизонтально расположенное водило„ На водиле закреплен толкатель для перемещения изделий по направляющим, Вал приводится в движение от привода через шестерню и шариковую,предохранительную муфту, содержащую приводной и ведущий диски. Приводной диск свободно установлен на валу, связан через шестерню с приводом и снабжен подпружиненными шариками, взаимодействующими с ведущим диском, закрепленным жестко на валу. На шестерне смонтирован сигнальный дикс, имеющий радиальные пазы, расположенные под углом, равным 12СГ ^ один относительно другого. На валу смонтирован под сигнальным диском ведомый диск, имеющий радиальные выступы, расположенные под углом, равным 120°, один относительно другого. Ка основании под выступами ведомого диска смонтированы два датчика, расположенные под углом, не равным 120 , один относительно другого. Выступы вы- 2 полнены с шириной равной или большей ширины радиальных пазов сигнального диска. Цель достигается за счет наличия датчиков сигнального и ведомого дисков, 2 ил. Изобретение относится к обработке металлов давлений и может быть использовано для перемещения штучных изделий иэ магазина в рабочую зону обрабатывающей машины. Целью изобретения является повышение надежности работы. На "фиг.1 изображено устройство дли перемещения изделий; на фиг,2 - вид А ка фиг.1, Устройство содержит основание 1, направляющие 2 для перемещения изделий (не показаны), закрепленные на основании 1t и корпус 3, смонтированный на основании 1 под направляющими 2. В корпусе 3 вертикально•закреплен вал А, на котором жестко смонтировано водило 5 с толкателями 6 (шиберные захватные органы). Вал 4 закреплен в корпусе 3 на подшипниках 7 качения. (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕРЩНИЯ ИЗДЕЛИЙ С 1569061 и соединен с шестерней 8 через шариковую предохранительную муфту, содер жащую приводной диск 9, на котором при помощи винтов 10 закреплена шестерня 8, и ведущий диск 11. В диске 10 установлены шарики 12, подпружиненные пружинами 13 к диску 11, в котором выполнены отверстия 14 (лунки) для захода шариков 12, JQ На шестерне 8 закреплены стойки 15, расположенные параллельно продольной оси вала 4, На стойках 15 жестко закреплен сигнальный диск 16, расположенный у$ перпендикулярно к продольной оси ва*па 4, В диске 16 выполнено три радиальных паза 17, расположенных под углом, равным 120 , один относительно дру20 гого. На валу 4 закреплен ведомый диск 18 с тремя радиальными выступами 19, расположенными под углом, равным 120, один относительного другого. Ширина выступов 19 не меньше ширины пазов. 25 17. На основании 1, под диском 18 закреплены два датчика 20 и 21, расположенные под углом, не равным 120°, один относительно другого. Датчики 20 и 21 соединены с приводом машины 30 (не показаны), Шестерня 8 связана с приводом. Устройство работает следующим образом. Привод 22 через шестерню 8 приводит35 во вращательное движение диск 9, который через шарики 12 вращает диск 11. Последний приводит во вращательное движение вал 4 с водилом 5 и диском 18. Шестерня 8 через стойки 15 вращает^О диск 16. Водило 5 приводит в движение толкатель 6, который перемещает изделия по направляющим 2, При заклинивании изделий в направляющих 2 толкатель 6 через водило 5 тормозит вал 4 45 с диском 11» Шарики 12 перемещаются от диска 11, выходят из отверстий 14 диска 11 и свободно обкатываются по нему. Вращение от диска 9 не переда50 ется диску 11, и вал 4 останавливается. Диск 18 также прекращает вра щение, и выступы 19 (лопасти) открывают пазы 17. При совмещении центра одного из пазов 1,7 с центром датчика 20 последний подает сигнал на остановку машины и выключение привода. После устранения причин заклинивания при расположении одного из выступов 19 над датчиком 20 срабатывает датчик ?1, так как датчики 20 и 21 расположены под углом, не равным 120°, один относительно другого. Датчик 21 подает сигнал на включение привода и машины. Фор мул а и з о б р е т е н и я Устройство для перемещения изделий, содержащее направляюіцие для перемещения изделий, смонтированные на основании горизонтально, вал, установленный на основании вертикально, водило, закрепленное на валу горизонтально, по меньшей мере один толкатель для перемещения изделий по направляющим, закрепленный на водиле, и преобразующий механизм с приводом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, преобразующий механизм выполнен в виде приводного диска, связанного с приводом и свободно установленного на валу, ведущего диска, жестко закрепленного на валу, по меньшей мере одного шарика, установленного в приводном диске и подпружиненного прутшнои к ведущему диску, сигнального диска, закрепленного на приводном диске и выполненного с тремя радиальными пазами, расположенными под углом 120 один относительно другого, ведомого диска, смонтированного^ на валу под сигналь ным диском и выполненного с тремя радиальными выступами, расположенными под углом 120 один относительно другого, и двух датчиков, смонтированных на основании под радиальными выступами ведомого диска и расположенных под углом, не равным 120°, один относительно другого, причем радиальные выступы ведомого диска выполнены шири»* ной, равной или большей ширины радиальных пазов сигнального диска. 1569061 г I / / Аг Редактор И.Шмакова Составитель И.Ментягова Техред л.Сердюкова Корректор С.Черни Заказ 1А12 Тираж 611 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
