Конусний фільтр

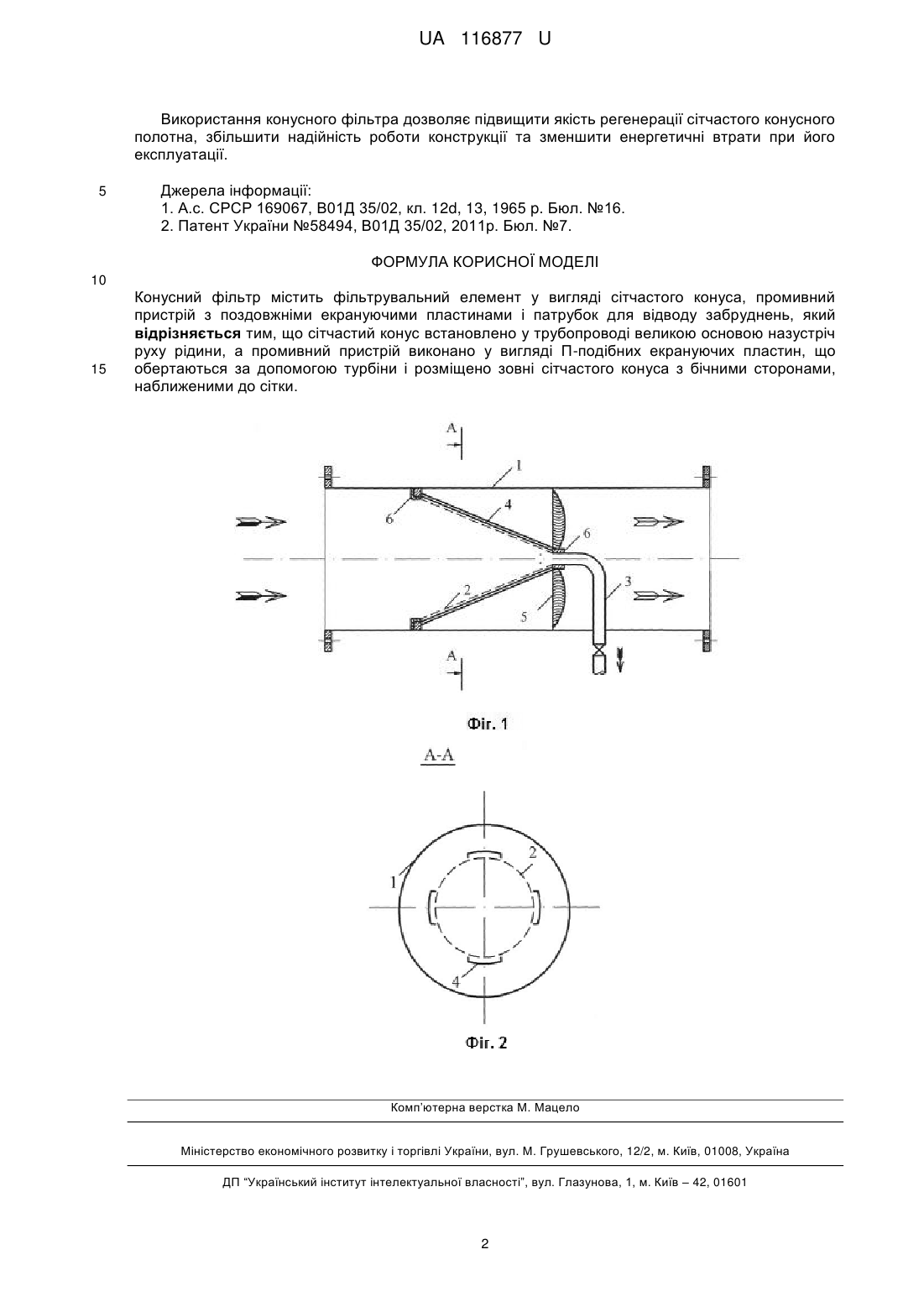

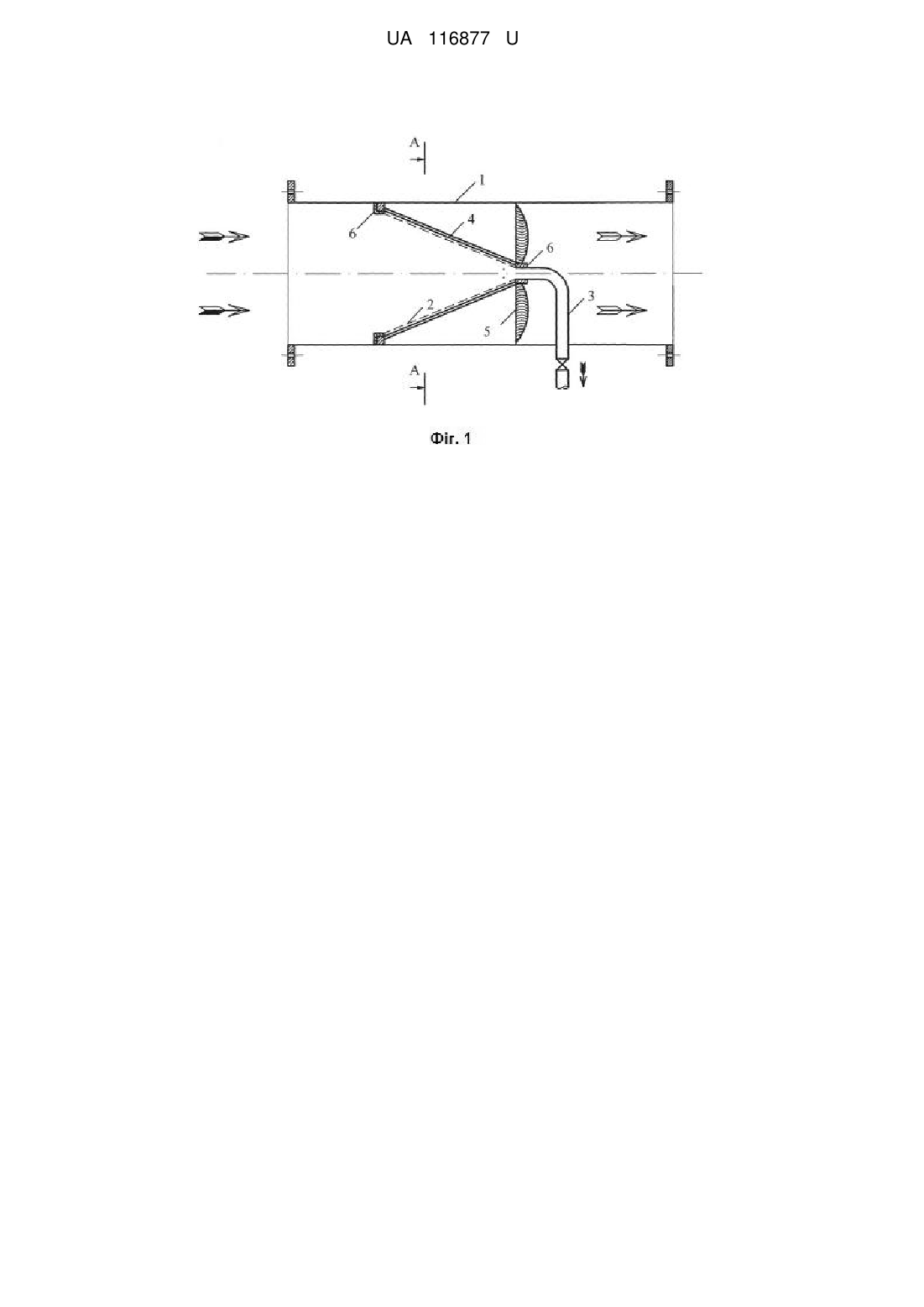

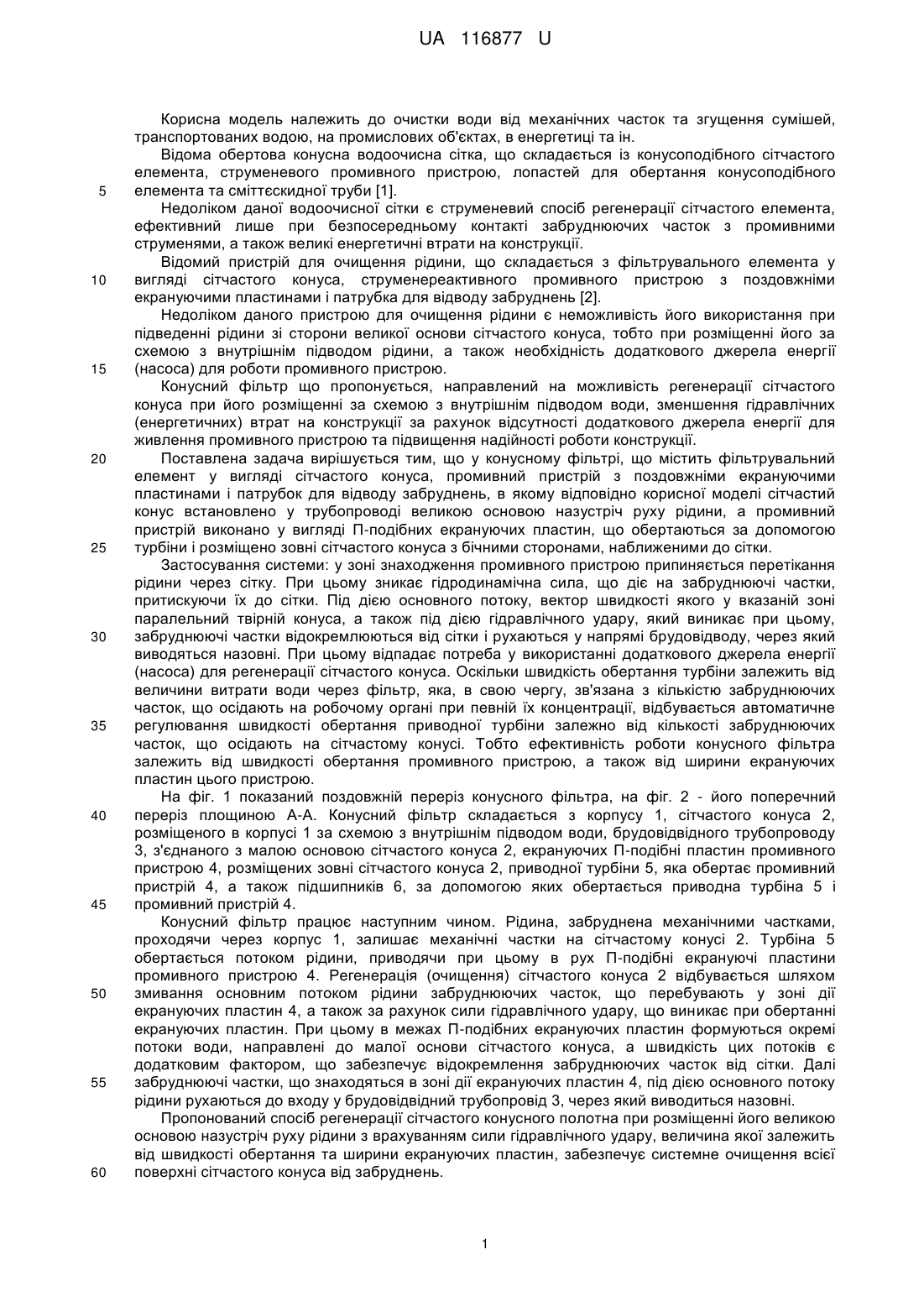

Реферат: Конусний фільтр містить фільтрувальний елемент у вигляді сітчастого конуса, промивний пристрій з поздовжніми екрануючими пластинами і патрубок для відводу забруднень. Сітчастий конус встановлено у трубопроводі великою основою назустріч руху рідини, а промивний пристрій виконано у вигляді П-подібних екрануючих пластин, що обертаються за допомогою турбіни і розміщено зовні сітчастого конуса з бічними сторонами, наближеними до сітки. UA 116877 U (54) КОНУСНИЙ ФІЛЬТР UA 116877 U UA 116877 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до очистки води від механічних часток та згущення сумішей, транспортованих водою, на промислових об'єктах, в енергетиці та ін. Відома обертова конусна водоочисна сітка, що складається із конусоподібного сітчастого елемента, струменевого промивного пристрою, лопастей для обертання конусоподібного елемента та сміттєскидної труби [1]. Недоліком даної водоочисної сітки є струменевий спосіб регенерації сітчастого елемента, ефективний лише при безпосередньому контакті забруднюючих часток з промивними струменями, а також великі енергетичні втрати на конструкції. Відомий пристрій для очищення рідини, що складається з фільтрувального елемента у вигляді сітчастого конуса, струменереактивного промивного пристрою з поздовжніми екрануючими пластинами і патрубка для відводу забруднень [2]. Недоліком даного пристрою для очищення рідини є неможливість його використання при підведенні рідини зі сторони великої основи сітчастого конуса, тобто при розміщенні його за схемою з внутрішнім підводом рідини, а також необхідність додаткового джерела енергії (насоса) для роботи промивного пристрою. Конусний фільтр що пропонується, направлений на можливість регенерації сітчастого конуса при його розміщенні за схемою з внутрішнім підводом води, зменшення гідравлічних (енергетичних) втрат на конструкції за рахунок відсутності додаткового джерела енергії для живлення промивного пристрою та підвищення надійності роботи конструкції. Поставлена задача вирішується тим, що у конусному фільтрі, що містить фільтрувальний елемент у вигляді сітчастого конуса, промивний пристрій з поздовжніми екрануючими пластинами і патрубок для відводу забруднень, в якому відповідно корисної моделі сітчастий конус встановлено у трубопроводі великою основою назустріч руху рідини, а промивний пристрій виконано у вигляді П-подібних екрануючих пластин, що обертаються за допомогою турбіни і розміщено зовні сітчастого конуса з бічними сторонами, наближеними до сітки. Застосування системи: у зоні знаходження промивного пристрою припиняється перетікання рідини через сітку. При цьому зникає гідродинамічна сила, що діє на забруднюючі частки, притискуючи їх до сітки. Під дією основного потоку, вектор швидкості якого у вказаній зоні паралельний твірній конуса, а також під дією гідравлічного удару, який виникає при цьому, забруднюючі частки відокремлюються від сітки і рухаються у напрямі брудовідводу, через який виводяться назовні. При цьому відпадає потреба у використанні додаткового джерела енергії (насоса) для регенерації сітчастого конуса. Оскільки швидкість обертання турбіни залежить від величини витрати води через фільтр, яка, в свою чергу, зв'язана з кількістю забруднюючих часток, що осідають на робочому органі при певній їх концентрації, відбувається автоматичне регулювання швидкості обертання приводної турбіни залежно від кількості забруднюючих часток, що осідають на сітчастому конусі. Тобто ефективність роботи конусного фільтра залежить від швидкості обертання промивного пристрою, а також від ширини екрануючих пластин цього пристрою. На фіг. 1 показаний поздовжній переріз конусного фільтра, на фіг. 2 - його поперечний переріз площиною А-А. Конусний фільтр складається з корпусу 1, сітчастого конуса 2, розміщеного в корпусі 1 за схемою з внутрішнім підводом води, брудовідвідного трубопроводу 3, з'єднаного з малою основою сітчастого конуса 2, екрануючих П-подібні пластин промивного пристрою 4, розміщених зовні сітчастого конуса 2, приводної турбіни 5, яка обертає промивний пристрій 4, а також підшипників 6, за допомогою яких обертається приводна турбіна 5 і промивний пристрій 4. Конусний фільтр працює наступним чином. Рідина, забруднена механічними частками, проходячи через корпус 1, залишає механічні частки на сітчастому конусі 2. Турбіна 5 обертається потоком рідини, приводячи при цьому в рух П-подібні екрануючі пластини промивного пристрою 4. Регенерація (очищення) сітчастого конуса 2 відбувається шляхом змивання основним потоком рідини забруднюючих часток, що перебувають у зоні дії екрануючих пластин 4, а також за рахунок сили гідравлічного удару, що виникає при обертанні екрануючих пластин. При цьому в межах П-подібних екрануючих пластин формуються окремі потоки води, направлені до малої основи сітчастого конуса, а швидкість цих потоків є додатковим фактором, що забезпечує відокремлення забруднюючих часток від сітки. Далі забруднюючі частки, що знаходяться в зоні дії екрануючих пластин 4, під дією основного потоку рідини рухаються до входу у брудовідвідний трубопровід 3, через який виводиться назовні. Пропонований спосіб регенерації сітчастого конусного полотна при розміщенні його великою основою назустріч руху рідини з врахуванням сили гідравлічного удару, величина якої залежить від швидкості обертання та ширини екрануючих пластин, забезпечує системне очищення всієї поверхні сітчастого конуса від забруднень. 1 UA 116877 U Використання конусного фільтра дозволяє підвищити якість регенерації сітчастого конусного полотна, збільшити надійність роботи конструкції та зменшити енергетичні втрати при його експлуатації. 5 Джерела інформації: 1. А.с. СРСР 169067, В01Д 35/02, кл. 12d, 13, 1965 p. Бюл. №16. 2. Патент України №58494, В01Д 35/02, 2011р. Бюл. №7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Конусний фільтр містить фільтрувальний елемент у вигляді сітчастого конуса, промивний пристрій з поздовжніми екрануючими пластинами і патрубок для відводу забруднень, який відрізняється тим, що сітчастий конус встановлено у трубопроводі великою основою назустріч руху рідини, а промивний пристрій виконано у вигляді П-подібних екрануючих пластин, що обертаються за допомогою турбіни і розміщено зовні сітчастого конуса з бічними сторонами, наближеними до сітки. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
