Краніофіксатор для взяття ембріональної нервової тканини

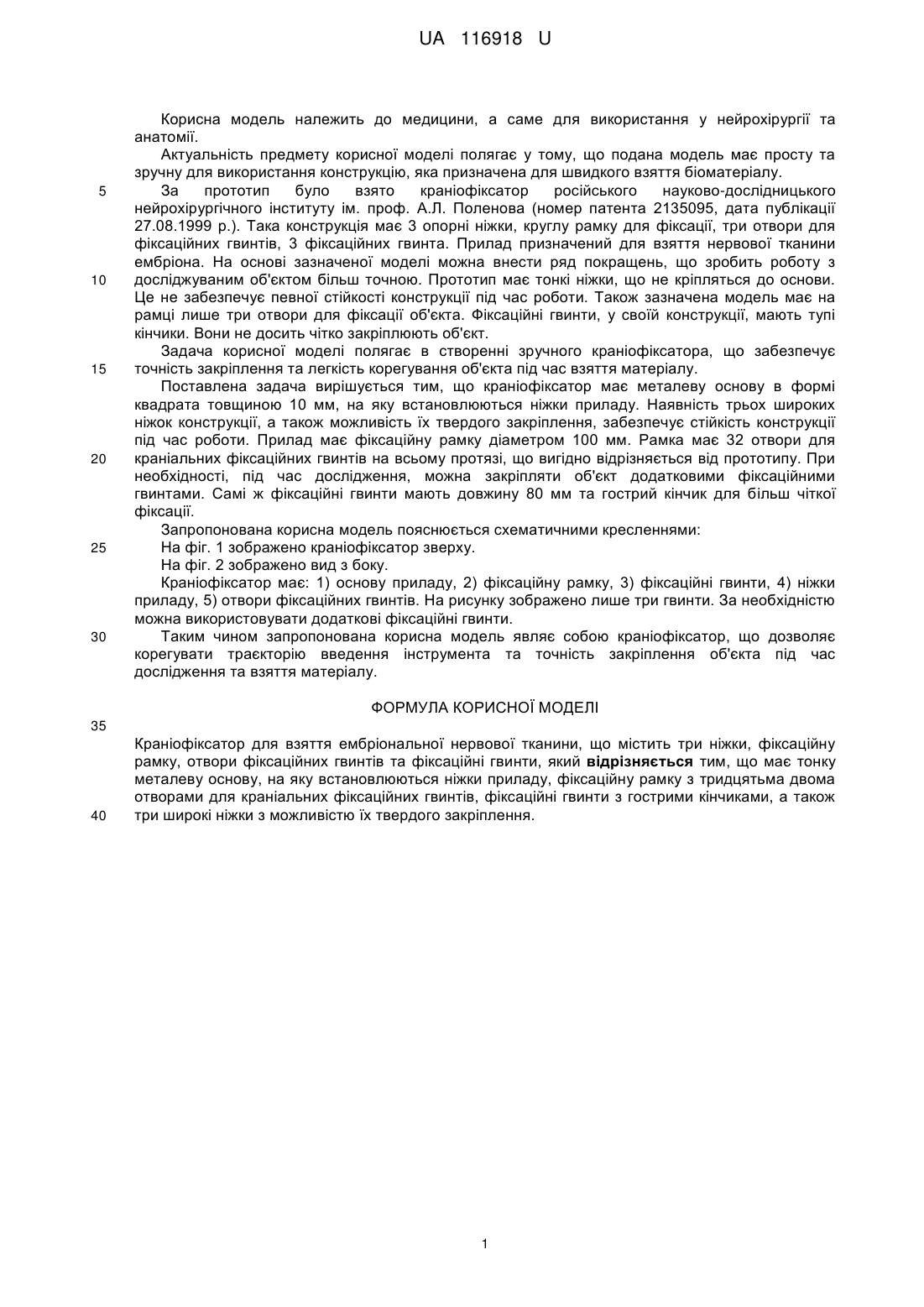

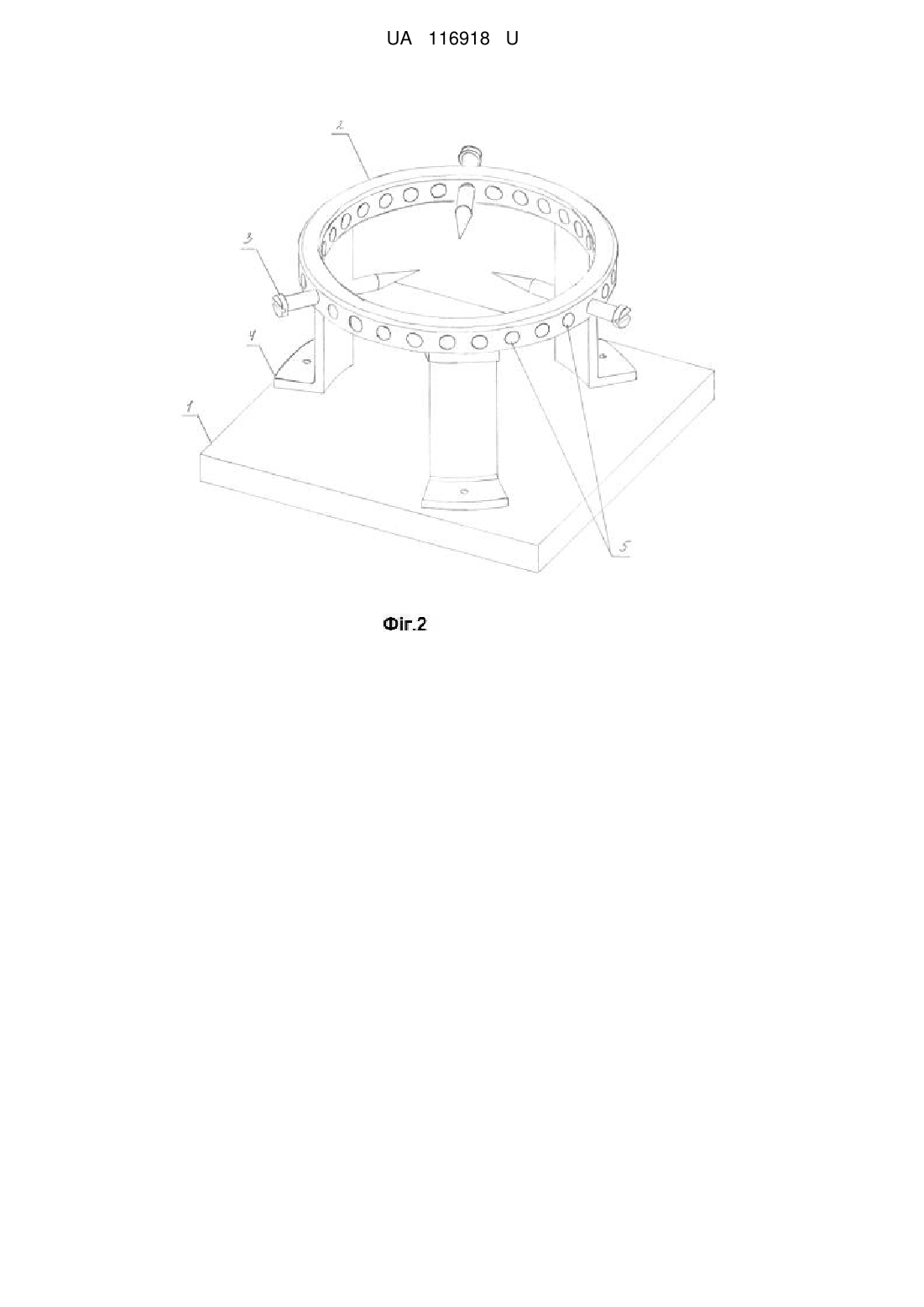

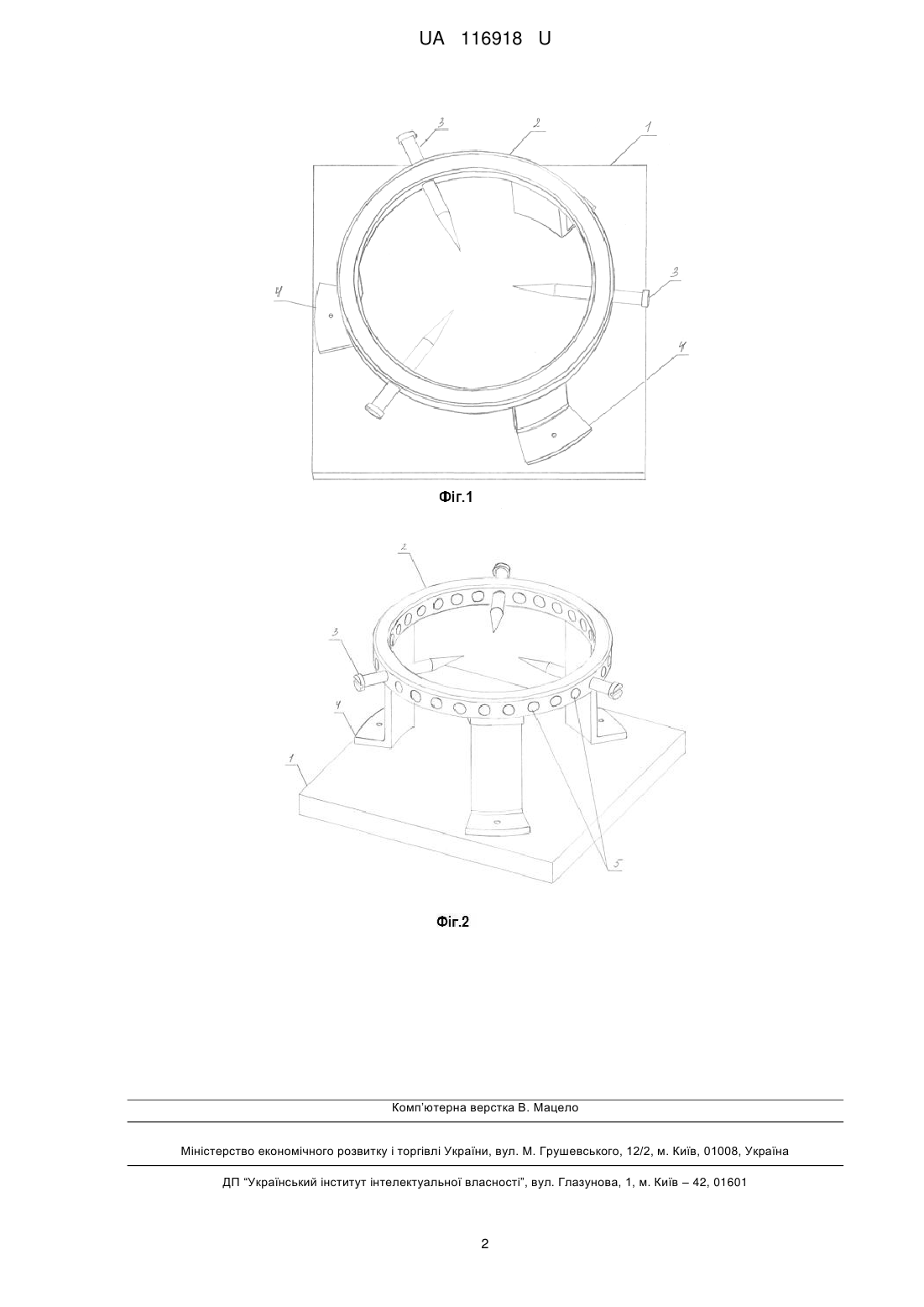

Реферат: Краніофіксатор для взяття ембріональної нервової тканини містить три ніжки, фіксаційну рамку, отвори фіксаційних гвинтів та фіксаційні гвинти. Пристрій має тонку металеву основу, на яку встановлюються ніжки приладу, фіксаційну рамку з тридцятьма двома отворами для краніальних фіксаційних гвинтів, фіксаційні гвинти з гострими кінчиками, а також три широкі ніжки з можливістю їх твердого закріплення. UA 116918 U (12) UA 116918 U UA 116918 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме для використання у нейрохірургії та анатомії. Актуальність предмету корисної моделі полягає у тому, що подана модель має просту та зручну для використання конструкцію, яка призначена для швидкого взяття біоматеріалу. За прототип було взято краніофіксатор російського науково-дослідницького нейрохірургічного інституту ім. проф. А.Л. Поленова (номер патента 2135095, дата публікації 27.08.1999 р.). Така конструкція має 3 опорні ніжки, круглу рамку для фіксації, три отвори для фіксаційних гвинтів, 3 фіксаційних гвинта. Прилад призначений для взяття нервової тканини ембріона. На основі зазначеної моделі можна внести ряд покращень, що зробить роботу з досліджуваним об'єктом більш точною. Прототип має тонкі ніжки, що не кріпляться до основи. Це не забезпечує певної стійкості конструкції під час роботи. Також зазначена модель має на рамці лише три отвори для фіксації об'єкта. Фіксаційні гвинти, у своїй конструкції, мають тупі кінчики. Вони не досить чітко закріплюють об'єкт. Задача корисної моделі полягає в створенні зручного краніофіксатора, що забезпечує точність закріплення та легкість корегування об'єкта під час взяття матеріалу. Поставлена задача вирішується тим, що краніофіксатор має металеву основу в формі квадрата товщиною 10 мм, на яку встановлюються ніжки приладу. Наявність трьох широких ніжок конструкції, а також можливість їх твердого закріплення, забезпечує стійкість конструкції під час роботи. Прилад має фіксаційну рамку діаметром 100 мм. Рамка має 32 отвори для краніальних фіксаційних гвинтів на всьому протязі, що вигідно відрізняється від прототипу. При необхідності, під час дослідження, можна закріпляти об'єкт додатковими фіксаційними гвинтами. Самі ж фіксаційні гвинти мають довжину 80 мм та гострий кінчик для більш чіткої фіксації. Запропонована корисна модель пояснюється схематичними кресленнями: На фіг. 1 зображено краніофіксатор зверху. На фіг. 2 зображено вид з боку. Краніофіксатор має: 1) основу приладу, 2) фіксаційну рамку, 3) фіксаційні гвинти, 4) ніжки приладу, 5) отвори фіксаційних гвинтів. На рисунку зображено лише три гвинти. За необхідністю можна використовувати додаткові фіксаційні гвинти. Таким чином запропонована корисна модель являє собою краніофіксатор, що дозволяє корегувати траєкторію введення інструмента та точність закріплення об'єкта під час дослідження та взяття матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Краніофіксатор для взяття ембріональної нервової тканини, що містить три ніжки, фіксаційну рамку, отвори фіксаційних гвинтів та фіксаційні гвинти, який відрізняється тим, що має тонку металеву основу, на яку встановлюються ніжки приладу, фіксаційну рамку з тридцятьма двома отворами для краніальних фіксаційних гвинтів, фіксаційні гвинти з гострими кінчиками, а також три широкі ніжки з можливістю їх твердого закріплення. 1 UA 116918 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
