Ущільнюючий коток

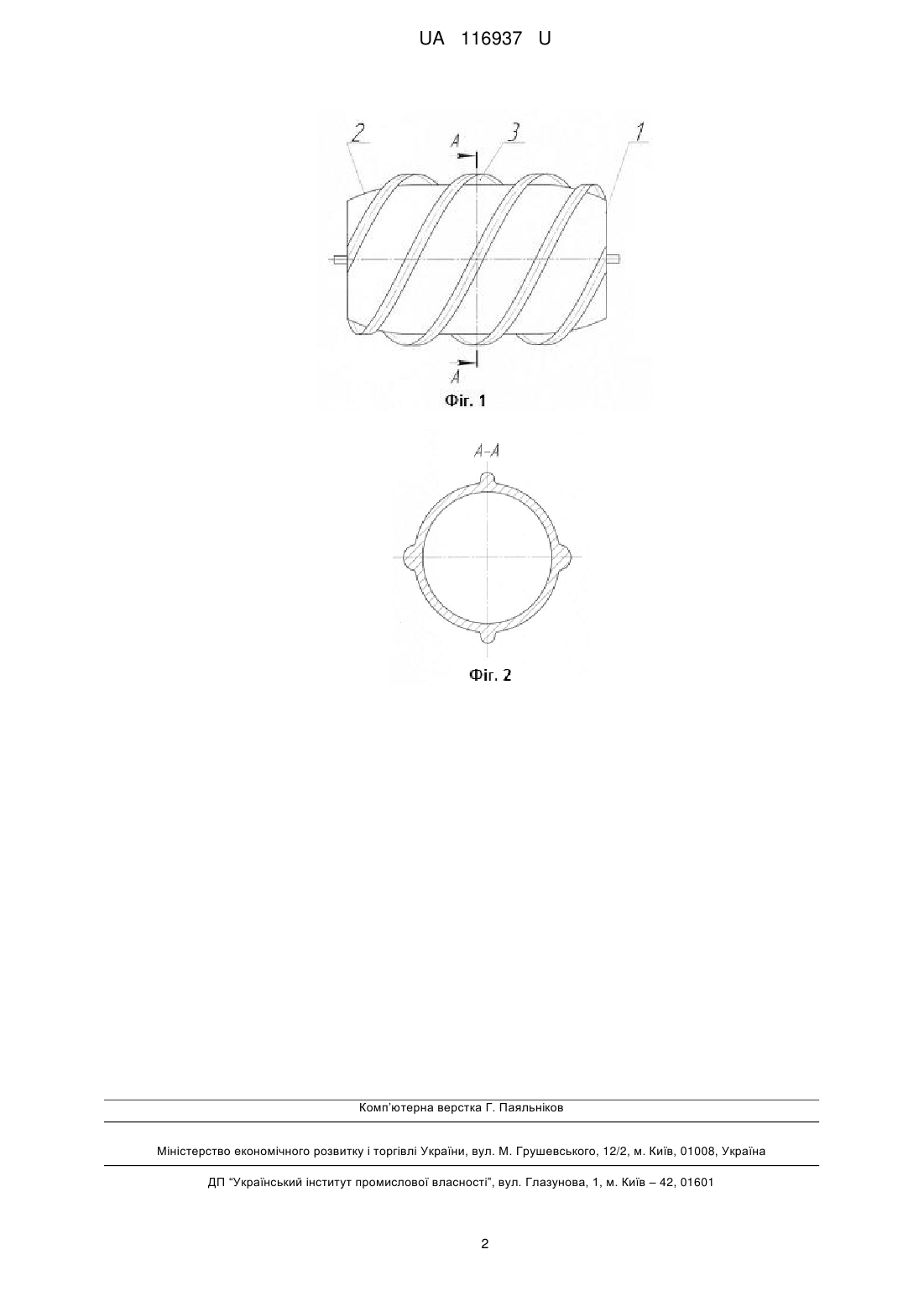

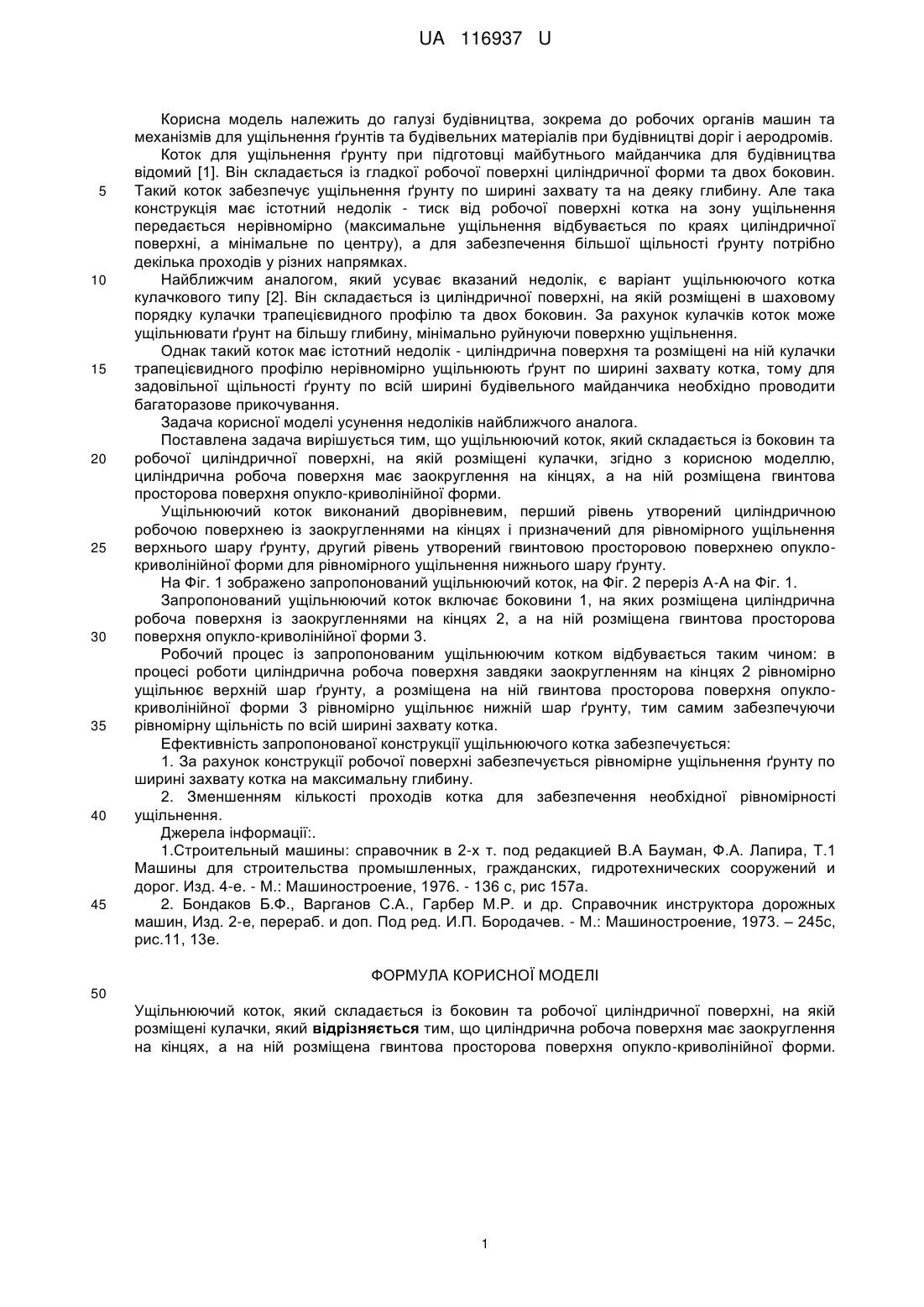

Реферат: Ущільнюючий коток містить боковини та робочу циліндричну поверхню, на якій розміщені кулачки. Циліндрична робоча поверхня має заокруглення на кінцях, а на ній розміщена гвинтова просторова поверхня опукло-криволінійної форми. UA 116937 U (54) УЩІЛЬНЮЮЧИЙ КОТОК UA 116937 U UA 116937 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до робочих органів машин та механізмів для ущільнення ґрунтів та будівельних матеріалів при будівництві доріг і аеродромів. Коток для ущільнення ґрунту при підготовці майбутнього майданчика для будівництва відомий [1]. Він складається із гладкої робочої поверхні циліндричної форми та двох боковин. Такий коток забезпечує ущільнення ґрунту по ширині захвату та на деяку глибину. Але така конструкція має істотний недолік - тиск від робочої поверхні котка на зону ущільнення передається нерівномірно (максимальне ущільнення відбувається по краях циліндричної поверхні, а мінімальне по центру), а для забезпечення більшої щільності ґрунту потрібно декілька проходів у різних напрямках. Найближчим аналогом, який усуває вказаний недолік, є варіант ущільнюючого котка кулачкового типу [2]. Він складається із циліндричної поверхні, на якій розміщені в шаховому порядку кулачки трапецієвидного профілю та двох боковин. За рахунок кулачків коток може ущільнювати ґрунт на більшу глибину, мінімально руйнуючи поверхню ущільнення. Однак такий коток має істотний недолік - циліндрична поверхня та розміщені на ній кулачки трапецієвидного профілю нерівномірно ущільнюють ґрунт по ширині захвату котка, тому для задовільної щільності ґрунту по всій ширині будівельного майданчика необхідно проводити багаторазове прикочування. Задача корисної моделі усунення недоліків найближчого аналога. Поставлена задача вирішується тим, що ущільнюючий коток, який складається із боковин та робочої циліндричної поверхні, на якій розміщені кулачки, згідно з корисною моделлю, циліндрична робоча поверхня має заокруглення на кінцях, а на ній розміщена гвинтова просторова поверхня опукло-криволінійної форми. Ущільнюючий коток виконаний дворівневим, перший рівень утворений циліндричною робочою поверхнею із заокругленнями на кінцях і призначений для рівномірного ущільнення верхнього шару ґрунту, другий рівень утворений гвинтовою просторовою поверхнею опуклокриволінійної форми для рівномірного ущільнення нижнього шару ґрунту. На Фіг. 1 зображено запропонований ущільнюючий коток, на Фіг. 2 переріз А-А на Фіг. 1. Запропонований ущільнюючий коток включає боковини 1, на яких розміщена циліндрична робоча поверхня із заокругленнями на кінцях 2, а на ній розміщена гвинтова просторова поверхня опукло-криволінійної форми 3. Робочий процес із запропонованим ущільнюючим котком відбувається таким чином: в процесі роботи циліндрична робоча поверхня завдяки заокругленням на кінцях 2 рівномірно ущільнює верхній шар ґрунту, а розміщена на ній гвинтова просторова поверхня опуклокриволінійної форми 3 рівномірно ущільнює нижній шар ґрунту, тим самим забезпечуючи рівномірну щільність по всій ширині захвату котка. Ефективність запропонованої конструкції ущільнюючого котка забезпечується: 1. За рахунок конструкції робочої поверхні забезпечується рівномірне ущільнення ґрунту по ширині захвату котка на максимальну глибину. 2. Зменшенням кількості проходів котка для забезпечення необхідної рівномірності ущільнення. Джерела інформації:. 1.Строительный машины: справочник в 2-х т. под редакцией В.А Бауман, Ф.А. Лапира, Т.1 Машины для строительства промышленных, гражданских, гидротехнических сооружений и дорог. Изд. 4-е. - М.: Машиностроение, 1976. - 136 с, рис 157а. 2. Бондаков Б.Ф., Варганов С.А., Гарбер М.Р. и др. Справочник инструктора дорожных машин, Изд. 2-е, перераб. и доп. Под ред. И.П. Бородачев. - М.: Машиностроение, 1973. – 245с, рис.11, 13е. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ущільнюючий коток, який складається із боковин та робочої циліндричної поверхні, на якій розміщені кулачки, який відрізняється тим, що циліндрична робоча поверхня має заокруглення на кінцях, а на ній розміщена гвинтова просторова поверхня опукло-криволінійної форми. 1 UA 116937 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
