Прикочуючий коток сівалки

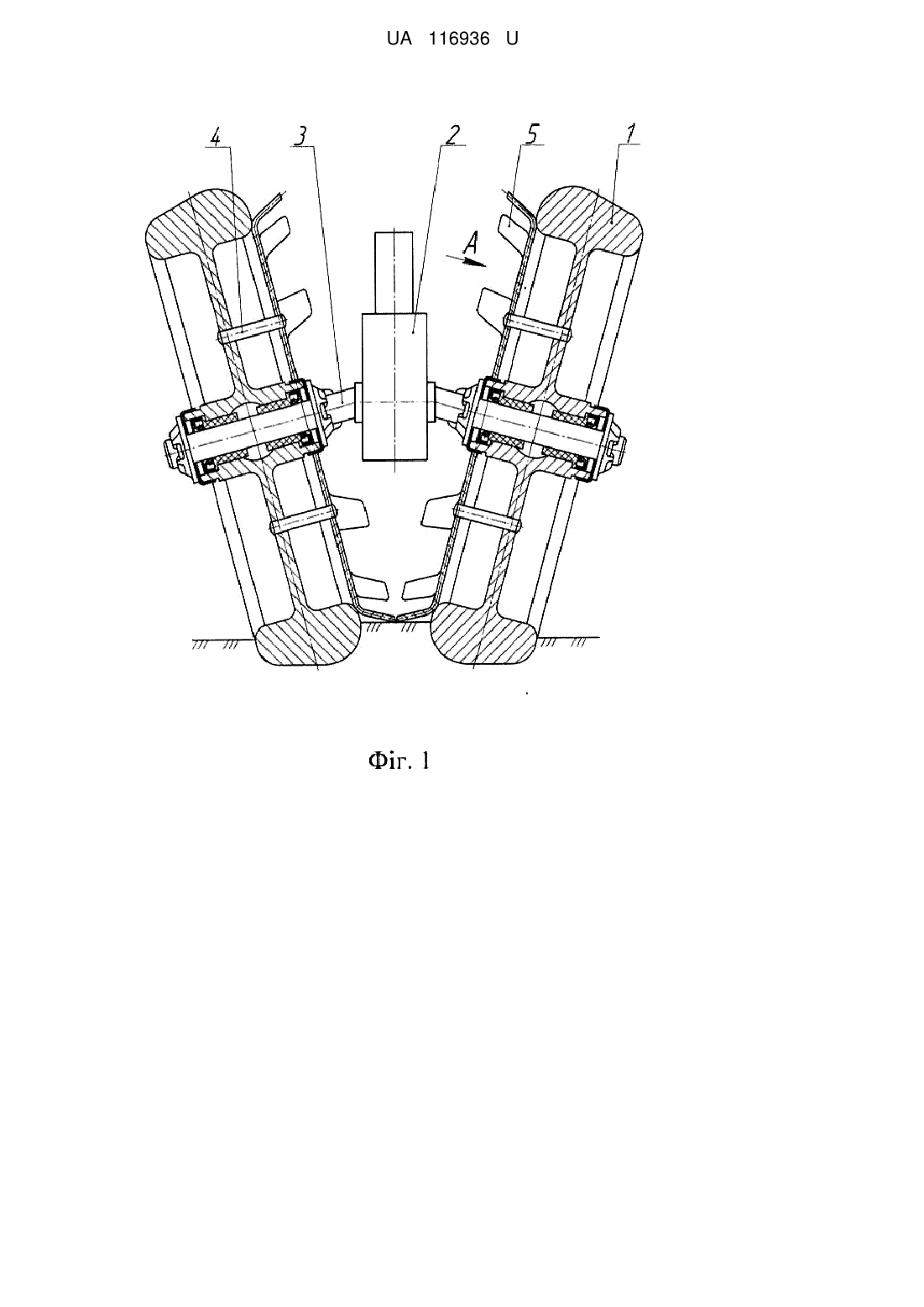

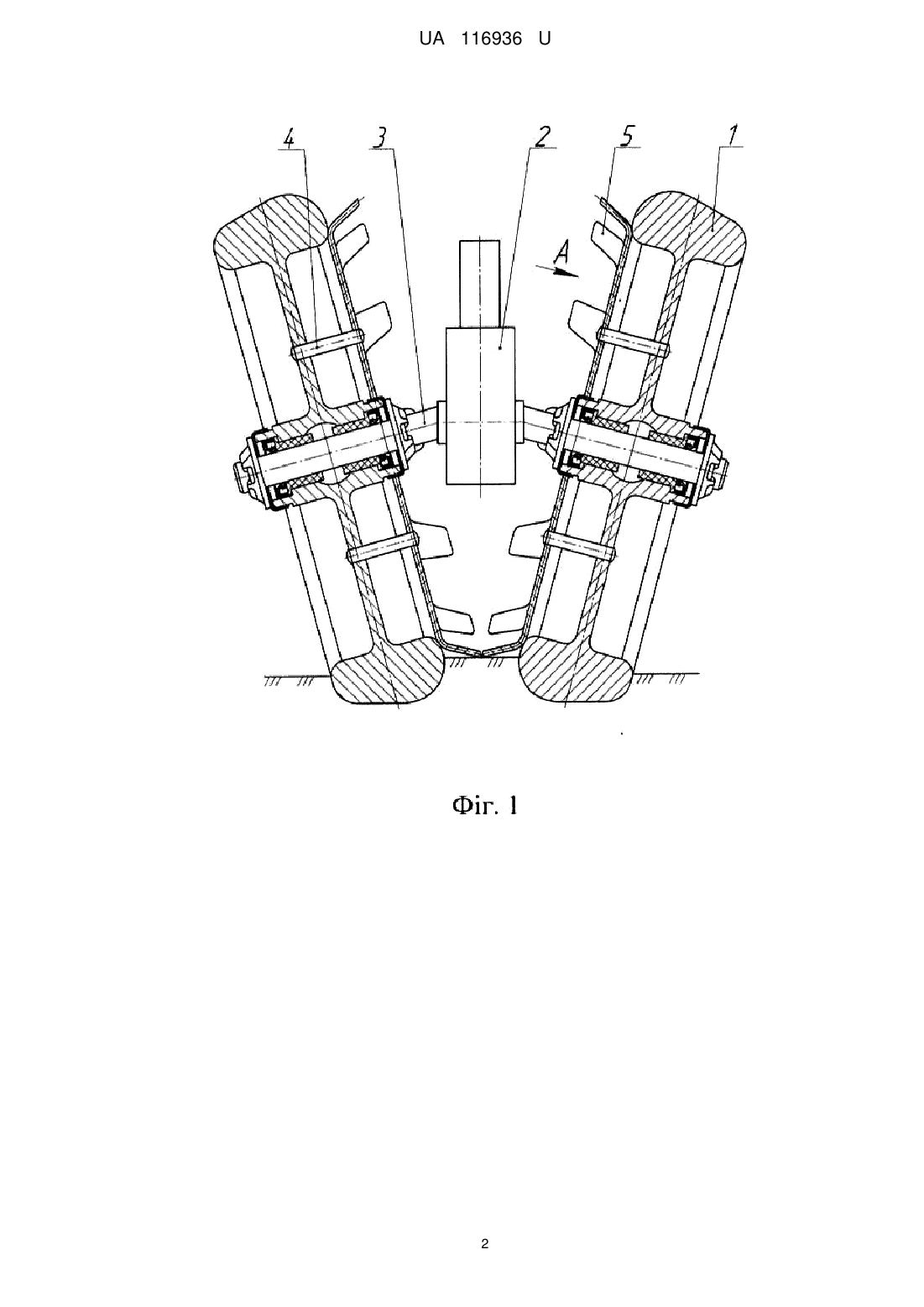

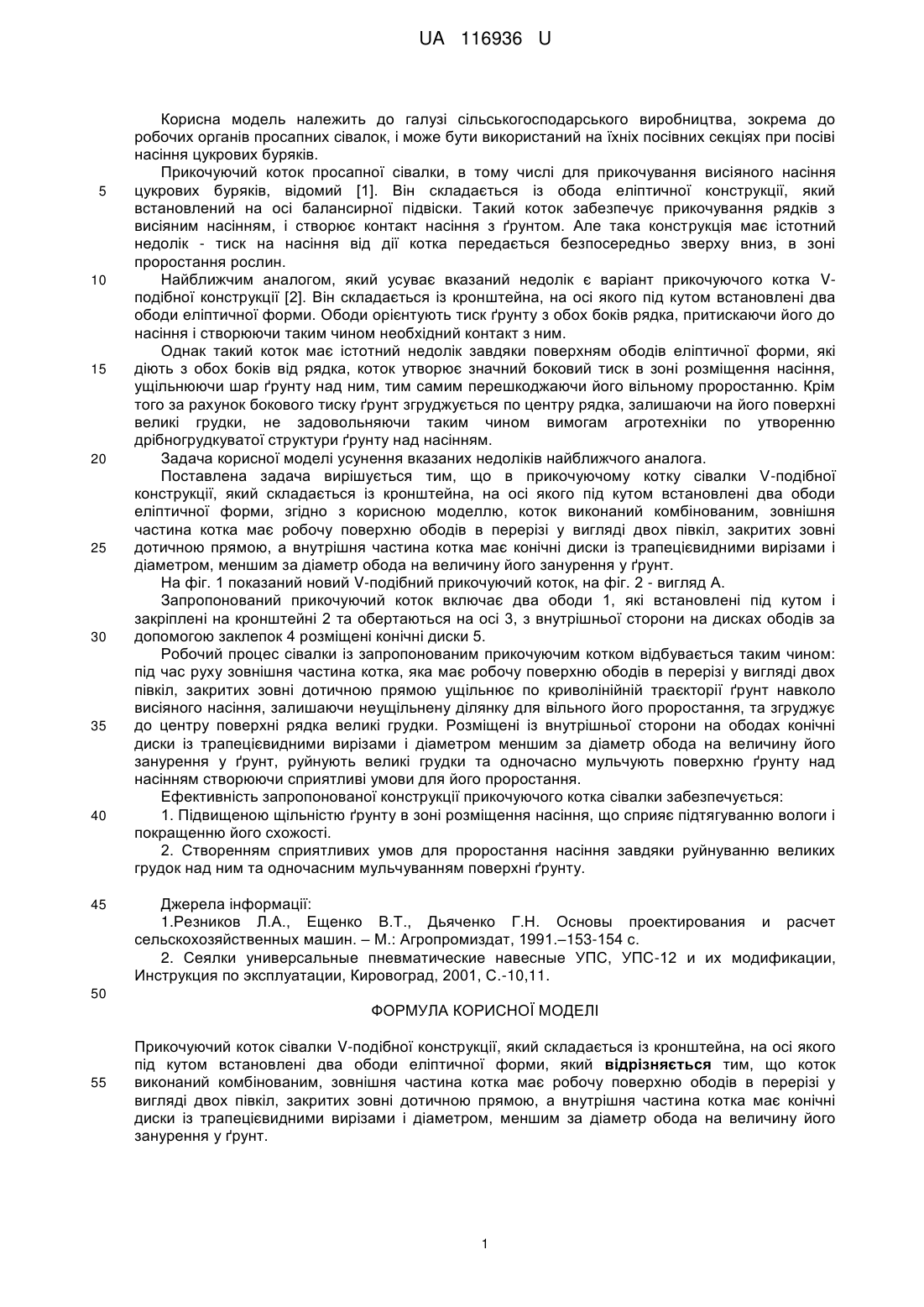

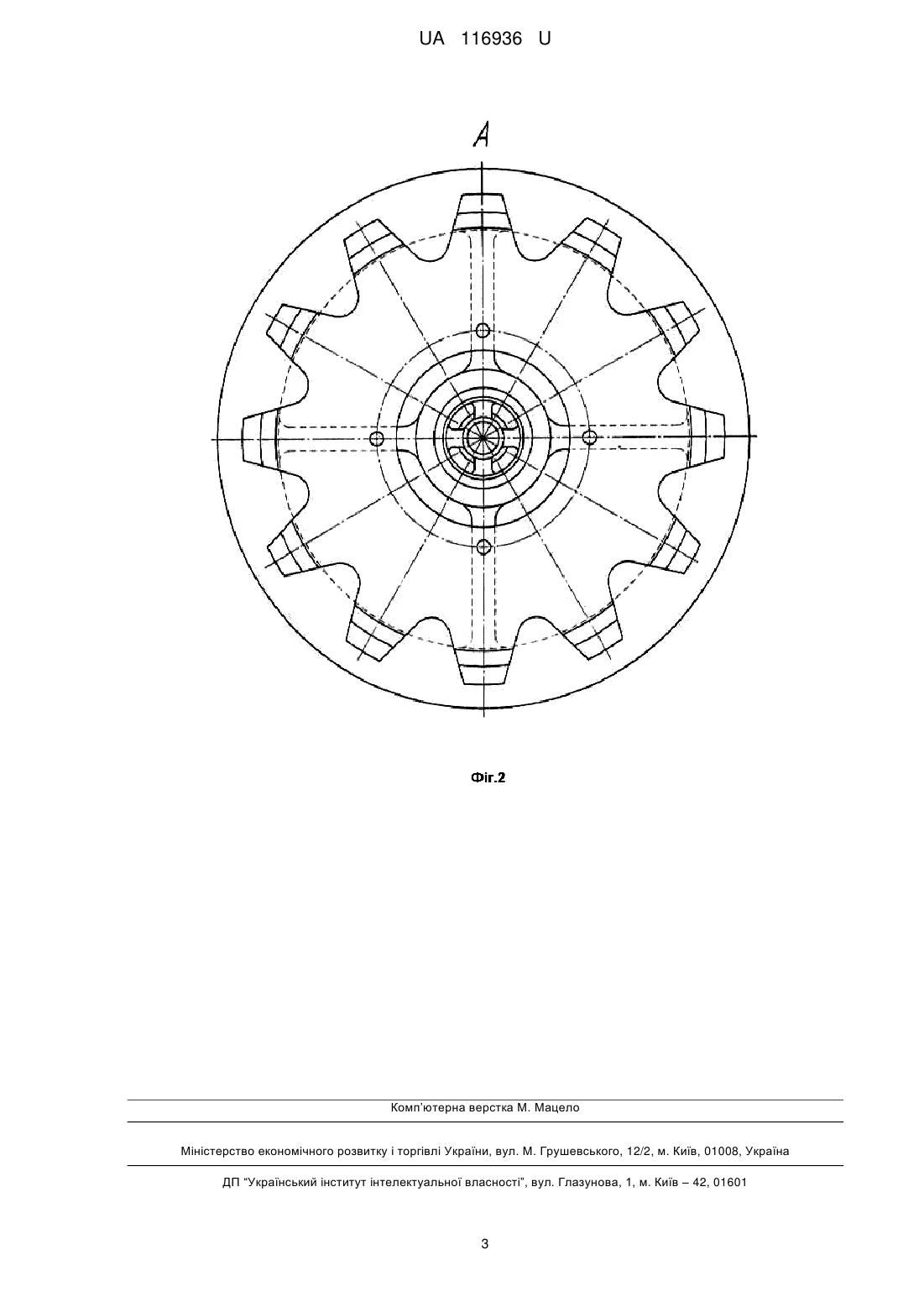

Реферат: Прикочуючий коток сівалки V-подібної конструкції складається із кронштейна, на осі якого під кутом встановлені два ободи еліптичної форми. Коток виконаний комбінованим, зовнішня частина котка має робочу поверхню ободів в перерізі у вигляді двох півкіл, закритих зовні дотичною прямою, а внутрішня частина котка має конічні диски із трапецієвидними вирізами і діаметром, меншим за діаметр обода на величину його занурення у ґрунт. UA 116936 U (54) ПРИКОЧУЮЧИЙ КОТОК СІВАЛКИ UA 116936 U UA 116936 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до робочих органів просапних сівалок, і може бути використаний на їхніх посівних секціях при посіві насіння цукрових буряків. Прикочуючий коток просапної сівалки, в тому числі для прикочування висіяного насіння цукрових буряків, відомий [1]. Він складається із обода еліптичної конструкції, який встановлений на осі балансирної підвіски. Такий коток забезпечує прикочування рядків з висіяним насінням, і створює контакт насіння з ґрунтом. Але така конструкція має істотний недолік - тиск на насіння від дії котка передається безпосередньо зверху вниз, в зоні проростання рослин. Найближчим аналогом, який усуває вказаний недолік є варіант прикочуючого котка Vподібної конструкції [2]. Він складається із кронштейна, на осі якого під кутом встановлені два ободи еліптичної форми. Ободи орієнтують тиск ґрунту з обох боків рядка, притискаючи його до насіння і створюючи таким чином необхідний контакт з ним. Однак такий коток має істотний недолік завдяки поверхням ободів еліптичної форми, які діють з обох боків від рядка, коток утворює значний боковий тиск в зоні розміщення насіння, ущільнюючи шар ґрунту над ним, тим самим перешкоджаючи його вільному проростанню. Крім того за рахунок бокового тиску ґрунт згруджується по центру рядка, залишаючи на його поверхні великі грудки, не задовольняючи таким чином вимогам агротехніки по утворенню дрібногрудкуватої структури ґрунту над насінням. Задача корисної моделі усунення вказаних недоліків найближчого аналога. Поставлена задача вирішується тим, що в прикочуючому котку сівалки V-подібної конструкції, який складається із кронштейна, на осі якого під кутом встановлені два ободи еліптичної форми, згідно з корисною моделлю, коток виконаний комбінованим, зовнішня частина котка має робочу поверхню ободів в перерізі у вигляді двох півкіл, закритих зовні дотичною прямою, а внутрішня частина котка має конічні диски із трапецієвидними вирізами і діаметром, меншим за діаметр обода на величину його занурення у ґрунт. На фіг. 1 показаний новий V-подібний прикочуючий коток, на фіг. 2 - вигляд А. Запропонований прикочуючий коток включає два ободи 1, які встановлені під кутом і закріплені на кронштейні 2 та обертаються на осі 3, з внутрішньої сторони на дисках ободів за допомогою заклепок 4 розміщені конічні диски 5. Робочий процес сівалки із запропонованим прикочуючим котком відбувається таким чином: під час руху зовнішня частина котка, яка має робочу поверхню ободів в перерізі у вигляді двох півкіл, закритих зовні дотичною прямою ущільнює по криволінійній траєкторії ґрунт навколо висіяного насіння, залишаючи неущільнену ділянку для вільного його проростання, та згруджує до центру поверхні рядка великі грудки. Розміщені із внутрішньої сторони на ободах конічні диски із трапецієвидними вирізами і діаметром меншим за діаметр обода на величину його занурення у ґрунт, руйнують великі грудки та одночасно мульчують поверхню ґрунту над насінням створюючи сприятливі умови для його проростання. Ефективність запропонованої конструкції прикочуючого котка сівалки забезпечується: 1. Підвищеною щільністю ґрунту в зоні розміщення насіння, що сприяє підтягуванню вологи і покращенню його схожості. 2. Створенням сприятливих умов для проростання насіння завдяки руйнуванню великих грудок над ним та одночасним мульчуванням поверхні ґрунту. Джерела інформації: 1.Резников Л.А., Ещенко В.Т., Дьяченко Г.Н. Основы проектирования и расчет сельскохозяйственных машин. – М.: Агропромиздат, 1991.–153-154 с. 2. Сеялки универсальные пневматические навесные УПС, УПС-12 и их модификации, Инструкция по эксплуатации, Кировоград, 2001, С.-10,11. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Прикочуючий коток сівалки V-подібної конструкції, який складається із кронштейна, на осі якого під кутом встановлені два ободи еліптичної форми, який відрізняється тим, що коток виконаний комбінованим, зовнішня частина котка має робочу поверхню ободів в перерізі у вигляді двох півкіл, закритих зовні дотичною прямою, а внутрішня частина котка має конічні диски із трапецієвидними вирізами і діаметром, меншим за діаметр обода на величину його занурення у ґрунт. 1 UA 116936 U 2 UA 116936 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
